| 1 | Зона на подравняване на земята .Може да се използва при подготовка на сеитбеното легло. |
| 2 | Зона на разрохкване. Дълбочина на разрохкване 4-15 см. Чизеловите работни органи с оптимизирана геометрия в четири реда с малко крайно разстояние осигуряват много фино разрохкване на цялата площ и интензивно смесване на почвата с растителните остатъци. |
| 3 | Зона на настройка на дълбочината. Подравняващите дискове също увеличават ефекта на затрупване на растителните остатъци. |
| 4 | Зона на раздробяване на буците и уплътняване на почвата . Оптималното притъпкване на почвата осигурява добра инфилтрация на водата и повишаване влажността на почвата. The rollers can be also easily removed and work with no rollers. |

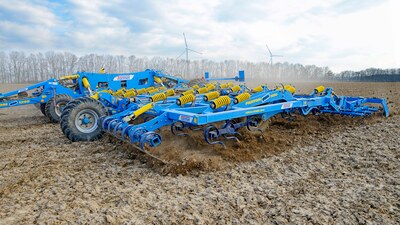

Полунавесения 5-редов модулярен продълбочител Fantom PRO с ниско тягово съпротивление и променлива дълбочина на обработката на почвата е подходящ за пролетна, лятна и есенна работа, и благодарение на модулярността може да започне работата рано през пролетта, тъй като може да работи и в по-влажна почва.
Стойките с разстояние 190 мм са подредени в пет реда и поради тяхното оптимизирано разположение в комбинация с висок просвет на рамата 655 мм се постига отлична проходимост на растителните остатъци и устойчивост на запушване. Системата на прибутване на шиповите рала и длета помага за лесна и бърза подмяна.
Fantom PRO е оборудван с интегриран мост и копирни колела. Това позволява на машината да работи без задни принадлежности (напр. валяци или брани). За монтаж на задните принадлежности се използва скоростна затягаща система, с която откачване или смяна са въпроса на няколко минути.
Полунавесения 5-редов модулярен продълбочител Fantom PRO с ниско тягово съпротивление и променлива дълбочина на обработката на почвата е подходящ за пролетна, лятна и есенна работа, и благодарение на модулярността може да започне работата рано през пролетта, тъй като може да работи и в по-влажна почва.
Стойките с разстояние 190 мм са подредени в пет реда и поради тяхното оптимизирано разположение в комбинация с висок просвет на рамата 655 мм се постига отлична проходимост на растителните остатъци и устойчивост на запушване. Системата на прибутване на шиповите рала и длета помага за лесна и бърза подмяна.
Fantom PRO е оборудван с интегриран мост и копирни колела. Това позволява на машината да работи без задни принадлежности (напр. валяци или брани). За монтаж на задните принадлежности се използва скоростна затягаща система, с която откачване или смяна са въпроса на няколко минути.
Задните принадлежности са свързани чрез паралелограмата/успоредника, която осигурява перфектно копиране на терена и след това модулната система позволява да се променят или напълно да се откачат задните валяци и други принадлежности и благодарение на вградения мост машината може да работи без задните принадлежности, когато ралниците, евентуално длетата, поставени зад колелета, се грижат за изглаждане и разрохкване на възникналите следи. Интегрирания мост също така осигурява добра маневреност и бързо овръщане по времето на работа и транспорта. Висок просвет на рамата 655 мм осигурява оптимална пропускаемост и приспособимост към полските условия. Качественото разрохкване и смесване на почвата с последващото затрупване на растителните остатъци с относително ниско съпротивление на опън осигуряват заменяемите лемежи или длетата. Евентуална необходима смяна на лемежите е бърза и лесна благодарение на система за бързо освобождаване (клин, болт).
Задните принадлежности са свързани чрез паралелограмата/успоредника, която осигурява перфектно копиране на терена и след това модулната система позволява да се променят или напълно да се откачат задните валяци и други принадлежности и благодарение на вградения мост машината може да работи без задните принадлежности, когато ралниците, евентуално длетата, поставени зад колелета, се грижат за изглаждане и разрохкване на възникналите следи. Интегрирания мост също така осигурява добра маневреност и бързо овръщане по времето на работа и транспорта. Висок просвет на рамата 655 мм осигурява оптимална пропускаемост и приспособимост към полските условия. Качественото разрохкване и смесване на почвата с последващото затрупване на растителните остатъци с относително ниско съпротивление на опън осигуряват заменяемите лемежи или длетата. Евентуална необходима смяна на лемежите е бърза и лесна благодарение на система за бързо освобождаване (клин, болт).
Остриетата на лемежите са обикновено снабдени с пластинки от синтеровани карбиди, които значително удължават експлоатацията им и осигуряват оптимална геометрия на лемежите през целия период на експлоатацията им. Зад лемежите са поставени дисковете за изравняване на повърхността на почвата. За постигане на оптималната повърхностна структура и добро обратно уплътнение е подходящ избора на задния валяк. Натиска на валяците можем да изберем а именно от собственото тегло на прикаченото устройство, или от хидравличната сила. При промяната на работната дълбочина, притискането автоматично се настройва, така че почвата се уплътнява все с една и съща сила. Можете да избирате от няколко вида на задните валяци. Валяка осигурява обратното уплътняване на почвата, раздробяване на буците и изравняване на повърхността на земята. Благодарение на системата за бързата смяна може лесно да бъде заменен напр. валяка с прътовите брани или да работи изцяло без задните принадлежности. Пренастройване на машините може да се извършва по времето на карането чрез хидравличните вериги.
Остриетата на лемежите са обикновено снабдени с пластинки от синтеровани карбиди, които значително удължават експлоатацията им и осигуряват оптимална геометрия на лемежите през целия период на експлоатацията им. Зад лемежите са поставени дисковете за изравняване на повърхността на почвата. За постигане на оптималната повърхностна структура и добро обратно уплътнение е подходящ избора на задния валяк. Натиска на валяците можем да изберем а именно от собственото тегло на прикаченото устройство, или от хидравличната сила. При промяната на работната дълбочина, притискането автоматично се настройва, така че почвата се уплътнява все с една и съща сила. Можете да избирате от няколко вида на задните валяци. Валяка осигурява обратното уплътняване на почвата, раздробяване на буците и изравняване на повърхността на земята. Благодарение на системата за бързата смяна може лесно да бъде заменен напр. валяка с прътовите брани или да работи изцяло без задните принадлежности. Пренастройване на машините може да се извършва по времето на карането чрез хидравличните вериги.
Закалени високо якостни материали във връзка с технологията eXtra STEEL line са гаранция за удължената експлоатация на нашите машини, дори и в най-тежките условия.
Благодарение на абсолютния минимум на регулируемите и смазочните местата, обслужването, управлението, но и последващата поддръжка са много лесен акт, с който всеки може да се справи.
Едно от предимствата на тази машина е нейната гъвкавост и приспособимост, които доставят висока вариабилност на работата.
| Технически параметри | Единици | Fantom 650 PRO |
Fantom 800 PRO |
Fantom 850 PRO |
Fantom 1050 PRO |
Fantom 1250 PRO |
|---|---|---|---|---|---|---|
| Работна ширина | мм | 6 550 | 8 050 | 8 450 | 10 350 | 12 250 |
| Транспортна ширина | мм | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Транспортна височина | мм | 3 550 | 4 000 | 4 275 | 3 700 | 4 000 |
| Обща дължина на машината | мм | 9 900 | 9 900 | 9 900 | 10 400 | 10 400 |
| Работна дълбочина | мм | 40–150 | 40–150 | 40–150 | 40–150 | 40–150 |
| Брой на ралниците | бр | 35 | 43 | 45 | 57 | 67 |
| Разстояние на ралниците | мм | 190 | 190 | 190 | 190 | 190 |
| Разстояние работните органи | бр | 5 | 5 | 5 | 5 | 5 |
| Разстояние на редовете | мм | 790 | 790 | 790 | 790 | 790 |
| Освобождаваща сила на ралниците | кг | 310 | 310 | 310 | 310 | 310 |
| Брой опорни колела | бр | 4 | 6 | 6 | 8 | 8 |
| Брой транспортни колела | бр | 2 | 2 | 2 | 2 | 2 |
| Просвет на рамата | мм | 655 | 655 | 655 | 655 | 655 |
| Работна мощност | ха/ч | 5,2–7,8 | 6,4–9,6 | 6,8–10,2 | 8,4–12,6 | 10,0–15,0 |
| Необходима мощност 1 | кВт HP |
200–300 270–405 |
230–350 310–475 |
245–370 330–495 |
295–400 400–550 |
400–440 550–675 |
| Работна скорост | км/ч | 8–12 | 8–12 | 8–12 | 8–12 | 8–12 |
| Максимална скорост транспорт 4 | км/ч | 30 | 30 | 30 | 30 | 30 |
| Максимална способност за катерене | ° | 6 | 6 | 6 | 6 | 6 |
| Брой на хидравличните схеми / налягане | бар | 5–6 / 200 | 5–6 / 200 | 5–6 / 200 | 5–6 / 200 | 5–6 / 200 |
| Брой на хидросъединители / вид | 12 / ISO 12,5 | 12 / ISO 12,5 | 12 / ISO 12,5 | 12 / ISO 12,5 | 12 / ISO 12,5 | |
| Изискване за окачването на трактора | ТБЗ кат. 3; цапфа Ø 50, 70 мм; топка K80 | цапфа Ø 50, 70 мм; топка K80 | ||||
| Тегло на машината 2 | кг | 8 300 | 9 300 | 9 500 | 12 700 | 13 800 |
1 Препоръчената необходима мощност, действителната сила на разтягането може значително да се мени в зависимостa от дълбочината на обработката, почвените условия, наклона на терена, износването на работните органи и тяхната настройка.
2 В зависимост от вида на използвания валяк.
4 Транспорт / спирачна система: Спазвайте националните разпоредби, приложими за превозa на техниката по обществените пътища. Проверете законовите разпоредби, които са в сила в страната и Наредбата за общото максимално тегло и допустимoтo на товарванe на моста, а също така за необходимото евентуално използване на спирачната система. Ако имате други въпроси, моля, свържете се с нашия търговски представител.
PRO - местоположението на транспортния мост пред задния валяк
| Диаметър | 525 мм |
| Тегло | 170 кг / м |
| Диаметър | 500/500 мм |
| Тегло | 185 кг / м |
| PДиаметър | 500 мм |
| Тегло | 90 кг / м |
| Диаметър | 570/570 мм |
| Тегло | 175 кг / м |
| Диаметър | 520/520 мм |
| Тегло | 165 кг / м |
| Диаметър | 510/510 мм |
| Тегло | 180 кг / м |
Много важен е правилният избор на вида на задния валяк, който с голям дял влияе върху резултата за качество на обработка. Валяка обратно уплътнява почвата и след това раздобява и изравнява. Избора на вида на валяка зависи от типа на почвата и начина на използването на машината.
| Валяк | Двоен пръстен DRR |
Двоен DFR |
С две остриета DSR |
Тръбовиден TR |
|---|---|---|---|---|
| Натрошаване | ●●●○ | ●●●○ | ●●○○ | ●●○○ |
| Трамбоване | ●●●● | ●●●● | ●●●○ | ●●●○ |
| Дълбочина на работата | ●●●● | ●●●● | ●●●● | ●●●○ |
| Устойчивост срещу запушване | ●●●● | ●●●● | ●●●● | ●○○○ |
| Годност за каменистите почви | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
| Годност за мокрите почви | ●●●● | ●●●● | ●●●● | ●○○○ |
| Тежки почви | ●●●● | ●●●● | ●●●● | ●●○○ |
| Средни почви | ●●●● | ●●●● | ●●●● | ●●●○ |
| Леки почви | ●●●● | ●●●● | ●●●○ | ●●●● |
| Валяк | Дисков SDR |
Двоен V-пръстен DVR |
|---|---|---|
| Натрошаване | ●●●○ | ●●●○ |
| Трамбоване | ●●●● | ●●●● |
| Дълбочина на работата | ●●●● | ●●●● |
| Устойчивост срещу запушване | ●●●○ | ●●●● |
| Годност за каменистите почви | ●●●○ | ●●●○ |
| Годност за мокрите почви | ●●●● | ●●●● |
| Тежки почви | ●●●● | ●●●● |
| Средни почви | ●●●● | ●●●● |
| Леки почви | ●●●○ | ●●●● |
| Тегло | 62,5 кг / м |
| Диаметър | 300 мм |
| Тегло | 165 кг / м |
| Брана | Flexi-board + Брана | Триредова брана + Спиралов с летва |
|---|---|---|
| Натрошаване | ●●○○ | ●●●● |
| Трамбоване | ●○○○ | ●○○○ |
| Устойчивост срещу запушване | ●●●● | ●●○○ |
| Годност за каменистите почви | ●●○○ | ●●○○ |
| Тежки почви | ●●○○ | ●●○○ |
| Средни почви | ●●●● | ●●●○ |
| Леки почви | ●●●● | ●●●● |
| Ширина на лемежа | 50 мм |
| Твърдост на тялото на лемежа | до 55 HRC |
| Твърдост на SK пластинка | до 92 HRA |
| Твърдост на заварка | до 60 HRC |
| Експлоатация на лемежа | + 400-600 % |
| Ширина на лемежа | 50 мм |
| Твърдост на тялото на лемежа | до 55 HRC |
| Твърдост на SK пластинка | до 92 HRA |
| Ширина на лемежа | 280 мм |
| Ширина на тялото на лемежа | 43 мм |
| Ширина на лемежа | 6 мм |
| Твърдост на ъялото | до 55 HRC |
| Твърдост на пластината от циментиран карбид | до 92HRA |
За широкоплощно подрязване
| Ширина на лемежа | 50 мм |
| Твърдост на тялото на лемежа | до 55 HRC |
| Твърдост на SK пластинка | до 92 HRA |
| Експлоатация на лемежа | + 400-600 % |
| Ширина на лемежа | 230 мм |
| Ширина на лемежа | 8 мм |
| Твърдост на ъялото | до 55 HRC |
Разделяне на 1 област на трактора на 3 области.
