Diskový podmítač Diskomat



Technologie

1 Zóna celoplošného kypření. Dvouřadá disková sekce s agresivní geometrií zajišťuje dokonalé celoplošné podříznutí do hloubky 6–18 cm s intenzivním promícháním rostlinných zbytků. Disková sekce také výborně rozprostírá kupy rostlinných zbytků na větší plochu.
2 Deflektory za disky zvyšují drobení půdy a zapravení rostlinných zbytků.

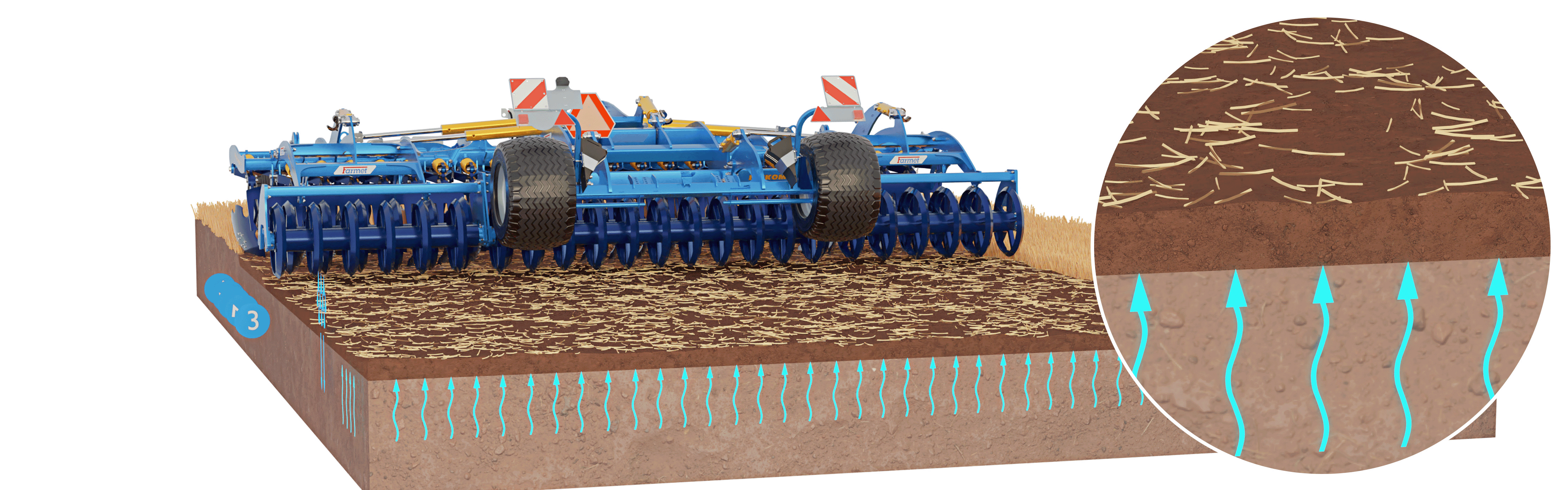

3 Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Diskový podmítač Diskomat má velmi široký rozsah použití v různých technologiích zpracování půdy. Je vhodný jak pro provádění klasických podmítek po sklizni plodin do různých hloubek až 18 cm i pro různé druhy dalšího zpracování půdy.

Předností koncepce je urovnávací efekt

Velkou předností této koncepce stroje je obecně známý urovnávací efekt, diskový podmítač je tak vhodný i pro předseťové zpracování půdy, kdy je kladen důraz na dobré urovnání pozemku a kvalitní zpracování půdy.

Kompaktní rozměry, nízká hmotnost

Diskový podmítač Diskomat je unikátní v celkovém pojetí konstrukce a designu i v řešení jednotlivých technických uzlů a použití speciálních materiálových technologií. To zajišťuje stroji velmi kompaktní rozměry (především pro přepravu na pozemních komunikacích), velmi nízkou hmotnost a její příznivé rozložení na pracovní orgány a především velmi nízké nároky na údržbu. Konstrukce diskového podmítače plní požadavky na bezpečnost a požadavky pro schválení pro provoz po pozemních komunikacích.

Nízké nároky na údržbu

Velký důraz je kladen na celkový design a ergonomii diskového podmítače. Všechny seřizovací uzly jsou dobře přístupné pro obsluhu a splňují přísné bezpečnostní požadavky. Většina ovládacích prvků je řešena hydraulicky a je pohodlně regulovatelná během práce přímo z místa obsluhy v traktoru. Velmi nízké nároky má diskový podmítač na údržbu. Oproti konkurenčním strojům je výrazně minimalizován počet mazacích míst a četnost mazání - většina uzlů je zcela bezúdržbových po celou dobu životnosti stroje.

Možnost volby z několika typů zadních válců

Zadní válec lze zvolit z několika typů v závislosti na půdních podmínkách. Součástí dvojitého pneumatikového válce je integrovaná transportní náprava s brzděnými koly. Umístění nápravy tím zaručuje příznivou polohu těžiště diskového podmítače při práci a zajištění maximálního přítlaku na jednotlivé řady disků. To je velmi důležité pro spolehlivou práci stroje i v těžkých půdních podmínkách a při vysokých pracovních rychlostech.

Diskový podmítač Diskomat má velmi široký rozsah použití v různých technologiích zpracování půdy. Je vhodný jak pro provádění klasických podmítek po sklizni plodin do různých hloubek až 18 cm i pro různé druhy dalšího zpracování půdy.

Předností koncepce je urovnávací efekt

Velkou předností této koncepce stroje je obecně známý urovnávací efekt, diskový podmítač je tak vhodný i pro předseťové zpracování půdy, kdy je kladen důraz na dobré urovnání pozemku a kvalitní zpracování půdy.

Kompaktní rozměry, nízká hmotnost

Diskový podmítač Diskomat je unikátní v celkovém pojetí konstrukce a designu i v řešení jednotlivých technických uzlů a použití speciálních materiálových technologií. To zajišťuje stroji velmi kompaktní rozměry (především pro přepravu na pozemních komunikacích), velmi nízkou hmotnost a její příznivé rozložení na pracovní orgány a především velmi nízké nároky na údržbu. Konstrukce diskového podmítače plní požadavky na bezpečnost a požadavky pro schválení pro provoz po pozemních komunikacích.

Nízké nároky na údržbu

Velký důraz je kladen na celkový design a ergonomii diskového podmítače. Všechny seřizovací uzly jsou dobře přístupné pro obsluhu a splňují přísné bezpečnostní požadavky. Většina ovládacích prvků je řešena hydraulicky a je pohodlně regulovatelná během práce přímo z místa obsluhy v traktoru. Velmi nízké nároky má diskový podmítač na údržbu. Oproti konkurenčním strojům je výrazně minimalizován počet mazacích míst a četnost mazání - většina uzlů je zcela bezúdržbových po celou dobu životnosti stroje.

Možnost volby z několika typů zadních válců

Zadní válec lze zvolit z několika typů v závislosti na půdních podmínkách. Součástí dvojitého pneumatikového válce je integrovaná transportní náprava s brzděnými koly. Umístění nápravy tím zaručuje příznivou polohu těžiště diskového podmítače při práci a zajištění maximálního přítlaku na jednotlivé řady disků. To je velmi důležité pro spolehlivou práci stroje i v těžkých půdních podmínkách a při vysokých pracovních rychlostech.

Vysoký výkon a kvalita práce

  • Vysoká pracovní rychlost až do 15 km/h.
  • Práce bez ucpávání díky vysoké světlosti rámu.
  • Dokonalé podříznutí díky optimalizovanému sklonu disků.
  • Ozubené disky pro bezpečné vnikání do půdy a intenzivní promíchání.
  • Bezúdržbové pružinové jištění pro zajištění optimálních pracovních úhlů disku.
  • Přesné hloubkové vedení s optimálním utužením půdy díky opěrným a utužovacím válcům.
  • Vysoká pracovní rychlost až do 15 km/h.
  • Práce bez ucpávání díky vysoké světlosti rámu.
  • Dokonalé podříznutí díky optimalizovanému sklonu disků.
  • Ozubené disky pro bezpečné vnikání do půdy a intenzivní promíchání.
  • Bezúdržbové pružinové jištění pro zajištění optimálních pracovních úhlů disku.
  • Přesné hloubkové vedení s optimálním utužením půdy díky opěrným a utužovacím válcům.

Technika

Diskový podmítač Diskomat PS

  1. Disky o Ø 620 mm umístěné ve dvou řadách podmítnou půdu. Pracovní hloubka činí 5-18 cm. Za každou řadou disků je umístěn deflektor srážející odletující hroudy.
  2. Zadní válec rozdrtí hroudy.
  3. Přídavný secí stroj Micro Drill pro založení rostlin, kterým vyhovuje setí na povrch půdy. Jedná se například o hořčici, svazenku, jeteloviny a trávy.

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

  • Na klíčových uzlech použity zušlechtěné vysokopevnostní materiály pro dlouhodobou životnost
  • Samostatné jištění disků
  • Bezúdržbové uložení disků
  • Bezúdržbové pružinové uložení
Samostatné jištění disků
Každý z disků je samostatně jištěn, čímž je zajištěna dokonalá ochrana pracovních orgánů a vysoká průchodnost rostlinných zbytků.
Bezúdržbová ložiska
Robustní uložení disků zajišťující provoz stroje v nejnáročnějších podmínkách.
Bezúdržbové pružinové jištění
Široké uložení pracovních orgánů zajišťující stabilitu. Odolné a bezúdržbové pružinové jištění s vysokou odjišťovací silou.
Výměnná vysokopevnostní pouzdra
Uložení pracovních jednotek pomocí výměnných vysokopevnostních pouzder prodlužuje životnost stroje.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

  • Minimum seřizovacích míst.
  • Minimum mazacích míst.
  • Není zapotřebí nastavování úhlu nebo přesazení disků.
Nastavení pracovní hloubky
Jednoduché nastavení pracovní hloubky pomocí vymezovacích podložek na pístnicích válců dle přehledné tabulky.
Výškově stavitelný deflektor
Výškově stavitelný boční pravý deflektor pro usměrnění zpracované půdy.

Chytře řešená konstrukce stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

  • Obratný při práci na poli díky krátké kompaktní konstrukci.
  • Stabilita stroje v poli díky krátké konstrukci a lehké nápravě.
  • Velmi dobré samočištění prostoru mezi diskem a slupicí.
Vyšší rychlost otáčení
Větší stabilita a vyšší rychlost otáčení na souvrati díky možnosti otáčení na všech válcích.
Deflektory
Deflektory za každou řadou disků, které usměrňují a drobí půdu.
Dva typy deflektorů
Možnost výběru ze dvou typů deflektorů hřebenový / prutový
Systém sklápění
Patentovaný systém sklápění umožňující stroj o záběru 7,8 m sklopit do přepravní šířky 3 m a výšky 4 m, čímž splňuje předpisy pro provoz po pozemních komunikacích.
Slupice a disk
Detail slupice a disku ostřeného po celém obvodu.
Bezúdržbová ložiska
Detail uložení disku - zapouzdřené kuželíkové ložisko.

Parametry

 Technické parametry  Jednotky Diskomat 5 PS Diskomat 6 PS Diskomat 6,5 PS W Diskomat 8 PS Diskomat 8,5 PS W
Pracovní šířka mm 5 000 6 000 6 300 7 800 8 300
Transportní šířka mm 3 000 3 000 3 250 3 000 3 750
Transportní výška mm 3 300 3 650 4 000 4 000 4 000
Celková délka stroje mm 6 600 6 600 6 600 6 600 7 250
Pracovní hloubka mm 60─180 60─180 60─180 60─180 60─180

Počet disků - přední řada
Počet disků - zadní řada

ks 20
20
24
24
25
25
30
30
33
33
Průměr disků mm 620 620 620 620 620
Pracovní výkon ha/h 5─7,5 6─9 6,3─9,5 8─12 8,5─13
Tažný prostředek 1 kW
HP
150─220
205─300
180─260
245─355
190─270
260─370
240─300
325─410
260─330
350─450
Pracovní rychlost km/h 10─15 10─15 10─15 10─15 10─15
Maximální přepravní rychlost 5 km/h 20 20 20 20 20
Maximální svahová dostupnost ° 6 6 6 6 6
Rozměr pneu - transport 4   19.0/45-17
10.0/75-15,3
19.0/45-17
10.0/75-15,3
520/50 R17 19.0/45-17
10.0/75-15,3
520/50 R17
Typ brzdy / rozvod 3   vzduch / dvouhadicový vzduch / dvouhadicový vzduch / dvouhadicový vzduch / dvouhadicový vzduch / dvouhadicový
Potřebný tlak 3 kPa 8,5 8,5 8,5 8,5 8,5
Počet hydraulických okruhů / tlak bar 3 / 200
2 / 200 4
3 / 200
2 / 200 4
3 / 200
2 / 200 4
3 / 200
2 / 200 4
3 (4) / 200
2 / 200 4
Počet rychlospojek / typ   6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
Požadavek na závěs traktoru   TBZ kat. 3 TBZ kat. 3 TBZ kat. 3 TBZ kat. 3 TBZ kat. 3
Hmotnost stroje 2 kg 6 200 6 950 7 850 8 660 10 000


1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
2 Hmotnost stroje s dvojitým válcem.
3 Alternativa hydraulické brzdy / provozní tlak 130 ± 5 bar.
4 Platí pro dvojitý pneumatikový válec.
5 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

PS – polonesený sklápěný stroj
PS W – polonesený sklápěný stroj, transportní šířka stroje více jak 3 metry


Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Fotogalerie

Video

Soubory

Příslušenství

Válce

Diskový válec SDR
Průměr  580 mm
Hmotnost 220 kg/m
Dvojitý ring válec DRR
Průměr  540/540 mm
Hmotnost 195 kg/m
Dvojitý válec DR
Průměr  400/350 mm
Hmotnost 180 kg/m
Ring válec RR
Průměr  520 mm
Hmotnost 160 kg/m
V válec VR
Průměr  600 mm
Hmotnost 175 kg/m
Dvojitý V-ring DVR
Průměr  550/550 mm
Hmotnost 180 kg/m
Trubkový válec TRS
Průměr  600 mm
Hmotnost 100 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec Trubkový
TRS
Dvojitý
DR
 Ring
RR
Dvojitý ring
DRR
Drobení ●●○○ ●●●○ ●●●○ ●●●○
Pěchování ●●●○ ●●●○ ●●●● ●●●●
Hloubkové vedení ●●●○ ●●●● ●●●● ●●●●
Odolnost proti ucpávání ●○○○ ●●●○ ●●●● ●●●●
Vhodnost do kamenitých půd ●●●○ ●●●○ ●●●○ ●●●○
Vhodnost do mokrých půd ●○○○ ●●○○ ●●●● ●●●●
Těžké půdy ●●○○ ●●●● ●●●● ●●●●
Střední půdy ●●●○ ●●●● ●●●● ●●●●
Lehké půdy ●●●● ●●●● ●●●● ●●●●



Válec Diskový
SDR
VR Dvojitý V-ring
DVR
Drobení  ●●●○ ●●●○ ●●●○
Pěchování ●●●● ●●●● ●●●●
Hloubkové vedení ●●●● ●●●● ●●●●
Odolnost proti ucpávání  ●●●○ ●●●● ●●●●
Vhodnost do kamenitých půd  ●●●○ ●●●○ ●●●○
Vhodnost do mokrých půd ●●●● ●●●● ●●●●
Těžké půdy ●●●● ●●●● ●●●●
Střední půdy ●●●● ●●●● ●●●●
Lehké půdy  ●●●○ ●●●● ●●●●

Pracovní nástroje

Disk Ø 620 mm

Varianty závěsů

Sada čepů pro závěs TBZ kategorie 4
Závěs TBZ kategorie 3
Oko do spodního závěsu Ø 40 mm, Ø 50 mm , Ø 70 mm
Závěs K80 Ø 80 mm

Volitelná výbava

Micro Drill

Výsev jemných semen.

Dvouhadicové jednookruhové vzduchové brzdy
Opěrná kopírovací kola - sada
