Dlátový kypřič Fantom



Technologie

1 Zóna kypření. Hloubka kypření 4–15 cm. Kypřící dláta s optimalizovanou geometrií ve třech řadách s malou výslednou roztečí zajistí velmi jemné celoplošné prokypření a intenzivní promíchání půdy s rostlinnými zbytky.
2 Zóna urovnání hrůbků. Urovnávací prvky také zvyšují rozprostření rostlinných zbytků.
3 Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Kypřič Fantom je nesený stroj s třemi řadami radlic pro celoplošnou podmítku po sklizni s intenzivním míchacím efektem.

Komplexní stroj použitelný pro podmítku i předseťové zpracování půdy

Pro urovnání povrchu za radlicemi je využit asymetrický prutový zavlačovač, který se vyznačuje účinným rovnacím efektem a velkou průchodností pro rostlinné zbytky. Trubkový válec zajišťuje optimální zpětné utužení a také přesné hloubkové vedení stroje.

Univerzální stroj s nízkou pořizovací cenou, vysokou užitnou hodnotou

Kypřič Fantom je díky své konstrukci velmi univerzální, využitelný jak pro podmítky, tak pro předseťové zpracování půdy nebo zapravovaní hnoje. Nízká hmotnost stroje snižuje zatížení zadní části traktorů při přepravě. Díky své jednoduché a masivní konstrukci nabízí kypřič Fantom optimální kompromis mezi pořizovací cenou a užitnou hodnotou.

Kypřič Fantom je nesený stroj s třemi řadami radlic pro celoplošnou podmítku po sklizni s intenzivním míchacím efektem.

Komplexní stroj použitelný pro podmítku i předseťové zpracování půdy

Pro urovnání povrchu za radlicemi je využit asymetrický prutový zavlačovač, který se vyznačuje účinným rovnacím efektem a velkou průchodností pro rostlinné zbytky. Trubkový válec zajišťuje optimální zpětné utužení a také přesné hloubkové vedení stroje.

Univerzální stroj s nízkou pořizovací cenou, vysokou užitnou hodnotou

Kypřič Fantom je díky své konstrukci velmi univerzální, využitelný jak pro podmítky, tak pro předseťové zpracování půdy nebo zapravovaní hnoje. Nízká hmotnost stroje snižuje zatížení zadní části traktorů při přepravě. Díky své jednoduché a masivní konstrukci nabízí kypřič Fantom optimální kompromis mezi pořizovací cenou a užitnou hodnotou.

Vysoký výkon

  • Vysoká pracovní rychlost až do 12 km/h.
  • Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.

Vysoká kvalita práce

  • Přesné hloubkové vedení s optimálním utužením půdy.
  • Výborné vnikání radlic do půdy.
  • Bezúdržbové pracovní orgány opatřené plátky se slinutými karbidy pro minimální opotřebení.
  • Tvar radlic zajišťuje vysokou průchodnost pro rostlinné zbytky.

Technika

Dlátový kypřič Fantom N/NS

  1. Radličky ve třech řadách zkypří půdu.
  2. Zadní válec utuží půdu.

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line, jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Extrémní odolnost pracovních orgánů
Pro další zvýšení životnosti mohou být na horní části radlice doplněny dalšími plátky se slinutými karbidy nebo návary z tvrdokovu.
Velmi vysoká odjišťovací síla
Odolné a bezúdržbové pružinové jištění s vysokou odjišťovací silou 310 kg na špici radlice.
Rychloupínací systém radlic
Rychloupínací systém radlic (klín, šroub) umožňuje velmi rychlou výměnu radlic bez rizika ztráty pracovních orgánů.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý. Nastavování pracovní hloubky nebo urovnávacích zavlažovačů je v případě tohoto stroje jednoduše mechanicky nastavitelné.

  • Minimum mazacích míst.
  • Minimum seřizovacích míst.

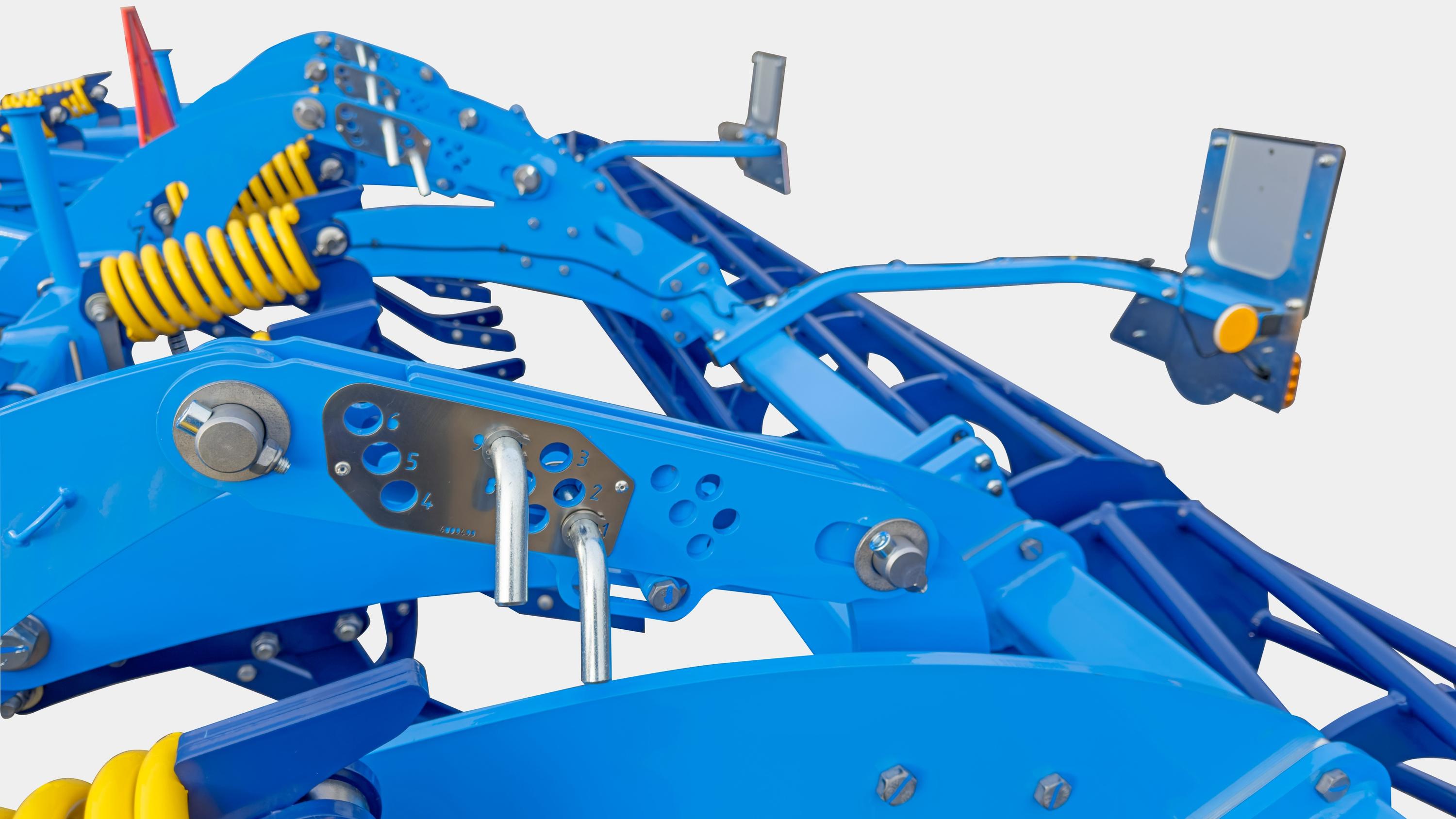

Nastavení pracovní hloubky
Jednoduché nastavení pracovní hloubky pomocí čepu na válcích.
Nastavení zavlačovačů
Nastavení urovnávacích zavlačovačů pomocí kolíčku.

Chytře řešená konstrukce stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

  • Obratný při práci na poli díky krátké kompaktní konstrukci.
  • Klidná poloha stroje v poli díky krátké konstrukci.
  • Možnost práce se sklopeným strojem.
Záběr 3 metry
Práce se sklopeným strojem.
Záběr 4,7 metru
Plná pracovní šířka.
Celoplošná podmítka
Při osazení šípovými radlicemi lze pole plošně podmítnout až do hloubky 15 cm.

Parametry

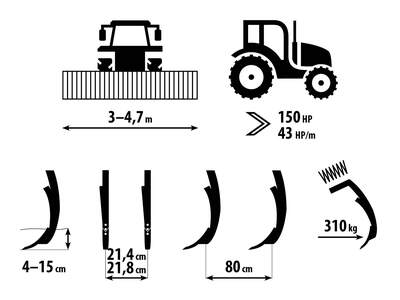

 Technické parametry  Jednotky Fantom 300 N Fantom 350 N Fantom 470 NS
Pracovní šířka mm 3 000 3 500 4 700
Transportní šířka mm 3 000 3 500 3 000
Transportní výška mm 1 330 1 380 1 930
Celková délka stroje mm 3 330 3 330 3 450
Pracovní hloubka mm 40–150 40–150 40–150
Počet radlic ks 13 16 22
Rozteč radlic mm 218 214 214
Počet řad radlic ks 3 3 3
Rozteč řad mm 800 800 800
Odjišťovací síla radlic kg 310 310 310
Světlost rámu mm  730 730 730
Pracovní výkon ha/h 2,4–3,6 2,8–4,2 3,7–5,5
Tažný prostředek 1 kW
HP
95–165
130–225
110–180
150–240
150–225
200–300
Pracovní rychlost km/h 8–12 8–12 8–12
Maximální přepravní rychlost 3 km/h 20 20 20
Maximální svahová dostupnost ° 6 6 6
Počet hydraulických okruhů / tlak bar      1 / 200
Počet hydrospojek / typ        2 / ISO 12,5
Požadavek na závěs traktoru   TBZ kat. 2 a 3 TBZ kat. 2 a 3 TBZ kat. 2 a 3
Hmotnost stroje 2 kg 1 200 1 350 2 000


1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
2 Hmotnost stroje s trubkovým válcem.
3 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

N - nesený stroj
NS - nesený sklápěný stroj


Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Fotogalerie

Video

Soubory

Příslušenství

Válce

Diskový válec SDR
Průměr  525 mm
Hmotnost 170 kg/m
Dvojitý válec DR
Průměr  400/300 mm
Hmotnost 135 kg/m
Ring válec RR
Průměr  520 mm
Hmotnost 160 kg/m
Trubkový válec TRS
Průměr  600 mm
Hmotnost 100 kg/m
V válec VR
Průměr  550 mm
Hmotnost 160 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec Trubkový
TRS
Dvojitý
DR
 Ring
RR
Diskový
SDR
VR
Drobení ●●○○ ●●●○ ●●●○ ●●●○ ●●●○
Pěchování ●●●○ ●●●○ ●●●● ●●●● ●●●●
Hloubkové vedení ●●●○ ●●●● ●●●● ●●●● ●●●●
Odolnost proti ucpávání ●○○○ ●●●○ ●●●● ●●●○ ●●●●
Vhodnost do kamenitých půd ●●●○ ●●●○ ●●●○ ●●●○ ●●●○
Vhodnost do mokrých půd ●○○○ ●●○○ ●●●● ●●●● ●●●●
Těžké půdy ●●○○ ●●●● ●●●● ●●●● ●●●●
Střední půdy ●●●○ ●●●● ●●●● ●●●● ●●●●
Lehké půdy ●●●● ●●●● ●●●● ●●●○ ●●●●

Pracovní nástroje

Dláto 50 CARBIDE
Šířka radlice  50 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Tvrdost návaru  až 60 HRC
Životnost radlice + 400-600 %
Dláto 50 MULTICARBIDE PRO
Šířka radlice  50 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA



Dláto 40 CARBIDE s výměnnými křídly
Šířka radlice  280 mm
Šířka těla radlice 43 mm
Tloušťka radlice 6 mm
Tvrdost tělesa až 55 HRC
Tvrdost SK plátku až 92 HRA

Pro celoplošné podříznutí

Dláto 50 MULTICARBIDE
Šířka radlice  50 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Životnost radlice + 400-600 %
Radlice 230 mm
Šířka radlice  230 mm
Tloušťka radlice 8 mm
Tvrdost tělesa až 55 HRC

Volitelná výbava

Micro Drill

Výsev jemných semen.
