| 1 | Zóna kypření stop kol traktoru. Dokonalé prokypření kolejí eliminuje nerovnoměrné vzcházení rostlin po zasetí. |
| 2 | Zóna základního urovnání povrchu půdy. Precizně urovnaný povrch půdy umožňuje následné rovnoměrné utužení a kypření seťového lůžka. |
| 3 | Zóna předpěchování půdy předním válcem. Přední válec drtí hrudy na povrchu, zároveň však pěchuje půdu do hloubky a obnovuje půdní kapilaritu. |
| 4 | Zóna tvorby seťového lůžka. Půda je prokypřena radličkovou kypřící sekcí do nastavené hloubky. Hloubka by měla být shodná s budoucí hloubkou setí. Při použití šípových radliček dochází k celoplošnému seříznutí a hubení plevelů. |
| 5 | Zóna urovnání hrůbků za radličkovou kypřící sekcí. |
| 6 | Zóna dopěchování půdy zadním válcem. Válec jemně drtí hrudy a zajišťuje finální utužení seťového lůžka tak, aby byla plně obnovena půdní kapilarita. Intenzivní vzlínání půdní vláhy k povrchu zajistí rovnoměrné vzcházení rostlin i v sušším období. |
| 7 | Zóna finálního urovnání povrchu půdy. Zadní smyk zajistí dokonalou rovinu a minimální hrudovitost pro následné setí. |
Předseťové kombinátory Kompaktomat jsou osvědčené stroje určené pro předseťovou přípravu půdy po orbě.
Širokozáběrová varianta stroje Kompaktomat je vyráběna v pracovní šířce 12,5 m a 15,7 m a je určena pro obří zemědělské podniky vybavené traktory o výkonu až 600 koní.
Jedním přejezdem je půda dokonale zpracována do stavu vyžadovaného pro setí plodin. Předností stroje je výborné urovnání povrchu, jemné rozdrobení hrud a vytvoření dobře utuženého seťového lůžka. Pozemek je dokonale srovnán také díky smykovým lištám, které dokážou srovnat a rozprostřít i velmi velké nerovnosti.
Předseťové kombinátory Kompaktomat jsou osvědčené stroje určené pro předseťovou přípravu půdy po orbě.
Širokozáběrová varianta stroje Kompaktomat je vyráběna v pracovní šířce 12,5 m a 15,7 m a je určena pro obří zemědělské podniky vybavené traktory o výkonu až 600 koní.
Jedním přejezdem je půda dokonale zpracována do stavu vyžadovaného pro setí plodin. Předností stroje je výborné urovnání povrchu, jemné rozdrobení hrud a vytvoření dobře utuženého seťového lůžka. Pozemek je dokonale srovnán také díky smykovým lištám, které dokážou srovnat a rozprostřít i velmi velké nerovnosti.
Díky vysoké pracovní rychlosti lze i s menšími pracovními záběry stroje Kompaktomat dosahovat velkých pracovních výkonů. Podstatné přitom je, že díky své promyšlené konstrukci a příznivé hmotnosti dokáže Kompaktomat připravit půdu po orbě jediným přejezdem, přičemž půda je zpracována nejen povrchově, ale v celém horizontu.

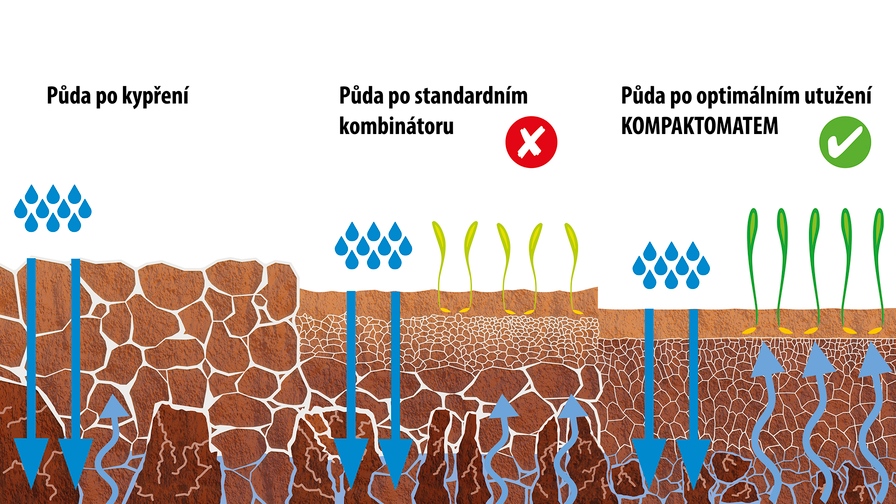

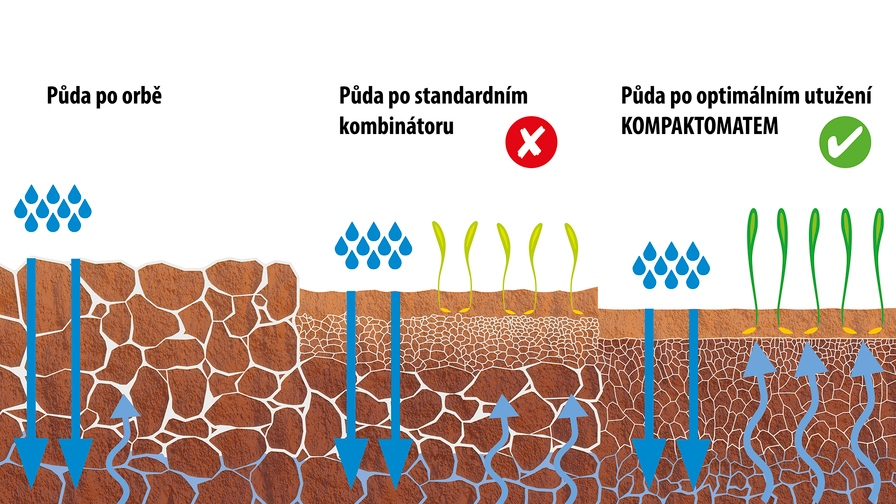

Kompaktomat provádí během přejezdu několik pracovních operací, během kterých je půda povrchově urovnána a hloubkově upěchována. V nakypřené půdě je obnovena kapilarita a v požadované hloubce vytvořeno seťové lůžko. Hroudy jsou jemně podrceny.
Na přání zákazníka lze kombinátor opatřit hydraulickým nastavením hloubky radličkové sekce a hydraulickým nastavením předního smyku.
Ovládací prvky předseťového kombinátoru jsou konstruovány se zřetelem na zajištění maximální bezpečnosti pracovníků. Jednoduchá, ale kvalitní konstrukce vyžaduje minimální nároky na údržbu.
Všechny varianty jsou pro přepravu sklápěné tak, aby nepřesahovaly maximální přepravní šířku 3 metry a maximální transportní výšku 4 metry. Sklápění je hydraulické a plně automatické.
Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.
Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.
Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.
Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.
Rozdíly mezi jednotlivými sekcemi jsou blíže popsány v kartě Příslušenství
| Technické parametry | Jednotky | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Pracovní šířka | mm | 12 500 | 15 700 |
| Transportní šířka | mm | 3 000 | 3 000 |
| Transportní výška 2 | mm | 3 500 | 3 500 |
| Celková délka stroje 2 | mm | 11 300 | 11 300 |
| Pracovní hloubka | mm | 0–100 | 0–100 |
| Počet radlic - šípové AL Počet radlic - dlátové CF Počet radlic - šípové AP |
ks | 53 119 53 |
67 149 67 |
| Pracovní výkon | ha/h | 12–15 | 13–20 |
| Tažný prostředek 1 | kW HP |
243 330 |
316 430 |
| Pracovní rychlost | km/h | 10–14 | 10–14 |
| Maximální přepravní rychlost 4 | km/h | 25 | 25 |
| Maximální svahová dostupnost | ° | 6 | 6 |
| Rozměr pneu - transport | 19,0/45-17 | 19,0/45-17 | |
| Typ brzdy / rozvod 3 | vzduch / dvouhadicový | vzduch / dvouhadicový | |
| Potřebný tlak 3 | kPa | 8,5 | 8,5 |
| Rozměr brzd | 300/60 | 300/60 | |
| Počet hydraulických okruhů / tlak | bar | 4–6 / 200 | 5–7 / 200 |
| Počet hydrospojek / typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Požadavek na závěs traktoru |
mm | 600–650 | 600–650 |
| Požadavek na závěs traktoru | mm | spodní závěs K80; oko Ø 50, 70 mm | |
| Zatížení nápravy | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Hmotnost stroje 2 | kg | 10 500 | 12 500 |
| Technické parametry | Jednotky | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Pracovní šířka | mm | 12 500 | 15 700 |
| Transportní šířka | mm | 3 000 | 3 000 |
| Transportní výška 2 | mm | 3 750 | 3 750 |
| Celková délka stroje 2 | mm | 11 550 | 11 550 |
| Pracovní hloubka | mm | 0–100 | 0–100 |
| Počet radlic - šípové AL Počet radlic - dlátové CF Počet radlic - šípové AP Počet radlic - šípové AL4 |
ks | 53 119 53 95 |
67 149 67 118 |
| Pracovní výkon | ha/h | 12–15 | 13–20 |
| Tažný prostředek 1 | kW HP |
243 330 |
316 430 |
| Pracovní rychlost | km/h | 10–14 | 10–14 |
| Maximální přepravní rychlost 4 | km/h | 25 | 25 |
| Maximální svahová dostupnost | ° | 6 | 6 |
| Rozměr pneu - transport | 19,0/45-17 | 19,0/45-17 | |
| Typ brzdy / rozvod 3 | vzduch / dvouhadicový | vzduch / dvouhadicový | |
| Potřebný tlak 3 | kPa | 8,5 | 8,5 |
| Rozměr brzd | 300/60 | 300/60 | |
| Počet hydraulických okruhů / tlak | bar | 4–6 / 200 | 5–7 / 200 |
| Počet hydrospojek / typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Požadavek na závěs traktoru |
mm | 600–650 | 600–650 |
| Požadavek na závěs traktoru | mm | spodní závěs K80; oko Ø 50, 70 mm | |
| Zatížení nápravy | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Hmotnost stroje 2 | kg | 11 200 | 13 500 |
1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
2 Hmotnost varianty stroje: přední lištový válec, AP sekce, zadní crosskill válec se smykem.
3 Alternativa typu brzd: hydraulické, tlak 130 ± 5 bar (určeno pro francouzský trh).
4 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.
Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.
| Průměr | 400 mm |
| Hmotnost | 133 kg/m |
Možno aplikovat pouze jako zadní válec.
Výborná práce na lehkých, středních i těžkých půdách, kvalitně utužuje a drobí hrudy.
| Průměr | 400 mm |
| Hmotnost | 185 kg/m |
| Rozteč řad válců | 274 mm |
Možno aplikovat pouze jako zadní válec.
Výborná práce na lehkých, středních i těžkých půdách, kvalitně utužuje a drobí hrudy. Oproti crosskill válci intenzivněji drobí hrudy.
| Průměr | 400 mm |
| Hmotnost | 70 kg/m |
Možno aplikovat jako přední i jako zadní válec.
Kvalitně drobí hrudy. Je vhodný do vlhkých podmínek.
| Průměr | 400 mm |
| Hmotnost | 63 kg/m |
Možno aplikovat jako přední i jako zadní válec.
Kvalitně drobí hrudy. Není příliš vhodný do vlhkých podmínek.
| Průměr | 400 mm |
| Hmotnost | 115 kg/m |
Možno aplikovat jako přední i jako zadní válec.
Kvalitní práce na všech typech půd, dobré hloubkové vedení, vhodný i do vlhčích půd.
Velmi důležitá je správná volba typu válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.
| Válec | Crosskill CR |
Dvojitý crosskill DCR |
Lištový BR |
Lištový spirálový SB |
Ring RR |
|---|---|---|---|---|---|
| Drobení | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Pěchování | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Hloubkové vedení | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Odolnost proti ucpávání | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Vhodnost do kamenitých půd | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Vhodnost do mokrých půd | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Těžké půdy | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Střední půdy | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Lehké půdy | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Pro sekci AL / AP.
Pro sekci CF.
Pro sekci CF.

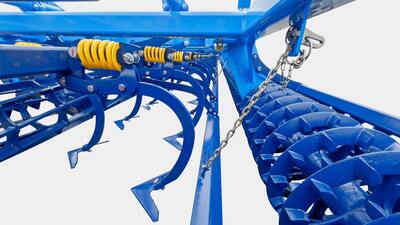

Radličková sekce je osazena šípovými radlicemi o šířce 25 cm ve dvou řadách. Každá z radlic je jištěna listovou pružinou. Tato radličková sekce je vhodná do lehčích půdních podmínek bez rostlinných zbytků. Za radlicemi je standardně umístěna výškově stavitelná usměrňovací lišta.
Radličková sekce je osazena úzkými dláty o šířce 3,5 cm ve čtyřech řadách. Tato radličková sekce je vhodná pro zpracování půdy na jaře, kdy není žádoucí vytahovat na povrch mokrou zeminu, nebo do těžkých půd. Za radlicemi je standardně umístěna usměrňovací lišta.
Univerzální radličková sekce je osazena šípovými radlicemi o šířce 25 cm ve dvou řadách. Radlice jsou namontovány na slupicích s geometrií zlepšující průchodnost rostlinných zbytků. Proto je tato radličková sekce vhodná na pozemky s vyšším výskytem nadrcených rostlinných zbytků i do těžkých půd. Za radlicemi je standardně umístěna výškově stavitelná usměrňovací lišta.
| Sekce | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Počet řad radlic (ks) / Rozteč řad (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Smyk za radlicemi | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Celoplošné zpracování | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Vhodnost do lehkých půd | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Vhodnost do středních půd | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Vhodnost do těžkých půd | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Vhodnost do kamenitých půd | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Vhodnost do mokrých půd | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Odolnost proti ucpávání | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Sekce je určena pro Kompaktomat LONG. Díky prodloužené rozteči se vyznačuje lepší průchodností.
Automaticky odjištěný kypřič stop traktoru s šípovou radličkou. Vhodnější do lehčích půd, kde nehrozí „vytahování“ vlhkých hrud na povrch.
Automaticky odjištěný kypřič stop traktoru s dlátovou radličkou. Vhodnější do těžších půd, kde hrozí „vytahování“ vlhkých hrud na povrch.

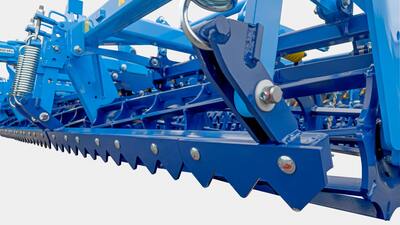

Automaticky odjištěný smyk v zubatém profilu. Masivní konstrukce pro precizní urovnání hrubé brázdy.
FL = pevný smyk mechanický, FH = pevný smyk hydraulický.
Pasivní urovnání půdy po zadním válci. Možno aplikovat za všemi typy zadních válců.
Otočné dorazy pro možnost agresivnějšího nastavení zadní smykové lišty.
Aktivní rozdrobení zbylých hrud po zadním válci.
Aktivní rozdrobení zbylých hrud po zadním válci.
Oko do spodního závěsu ø 50 mm nebo ø 70 mm. Maximální svislé zatížení tažného oka 3 000 kg.
Oko do spodního závěsu K80. Maximální svislé zatížení tažného oka 3 000 kg.
Zvýšení produktivity:
Lze instalovat dodatečně i na starší stroje.
Zvýšení produktivity:
Lze instalovat dodatečně i na starší stroje.
