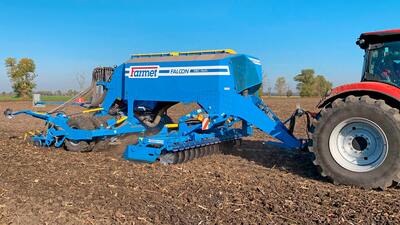

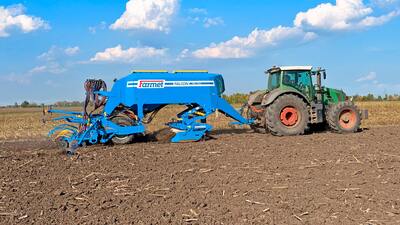

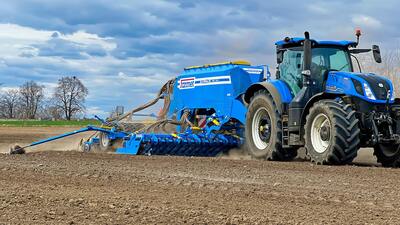

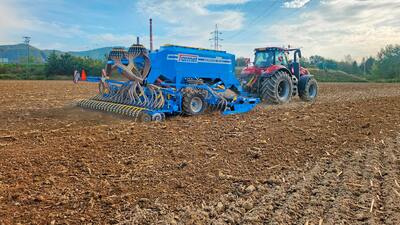

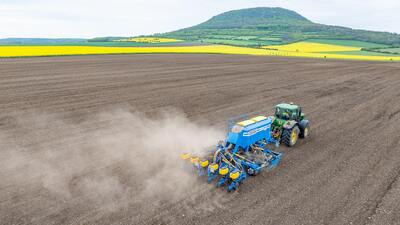

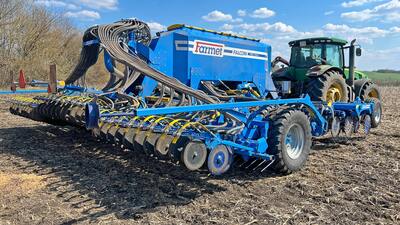

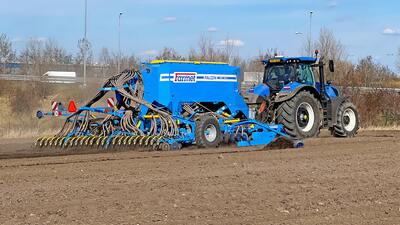

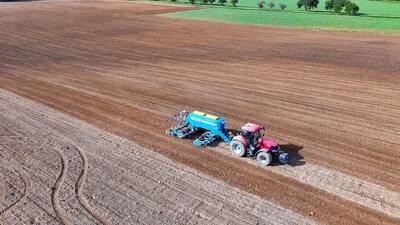

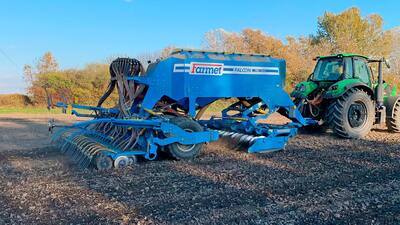

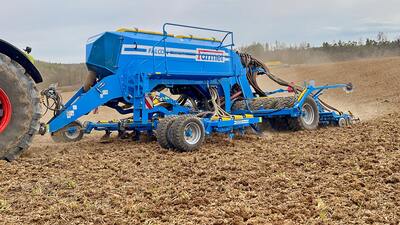

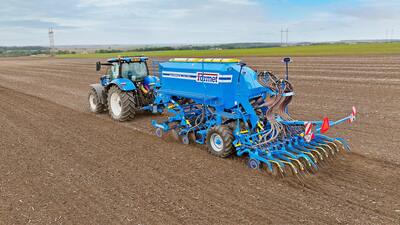

Secí stroj FALCON PRO

Příprava půdy a setí jediným přejezdem

Secí stroj Falcon PRO

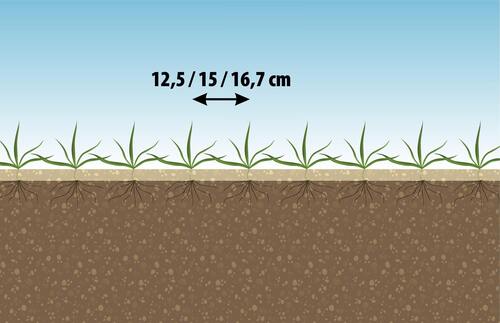

Konfigurace stroje bez přihnojování

Široké možnosti aplikace hnojiv a setí více plodin v jedné operaci

Varianta FertS

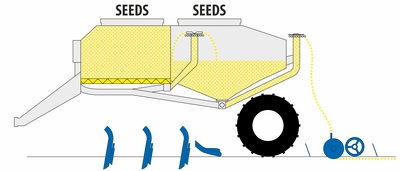

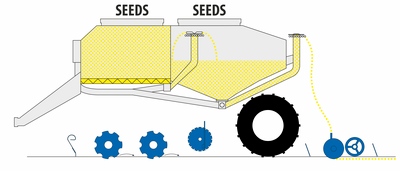

Varianta Fert+

Technologie

Secí stroj Falcon PRO: Předzpracující disková sekce pro celoplošné zpracování půdy

Secí stroj Falcon PRO: Přední válec + předzpracující disková sekce pro celoplošné zpracování půdy

Secí stroj Falcon PRO: Předzpracující 4-řadá dlátová sekce pro celoplošné zpracování půdy

Secí stroj Falcon PRO: Předzpracující 3-řadá dlátová sekce, rozteč 250 / 300 / 334 mm pro technologii STRIP-TILL

Secí stroj Falcon PRO: Předzpracující coulter sekce pro celoplošné zpracování půdy

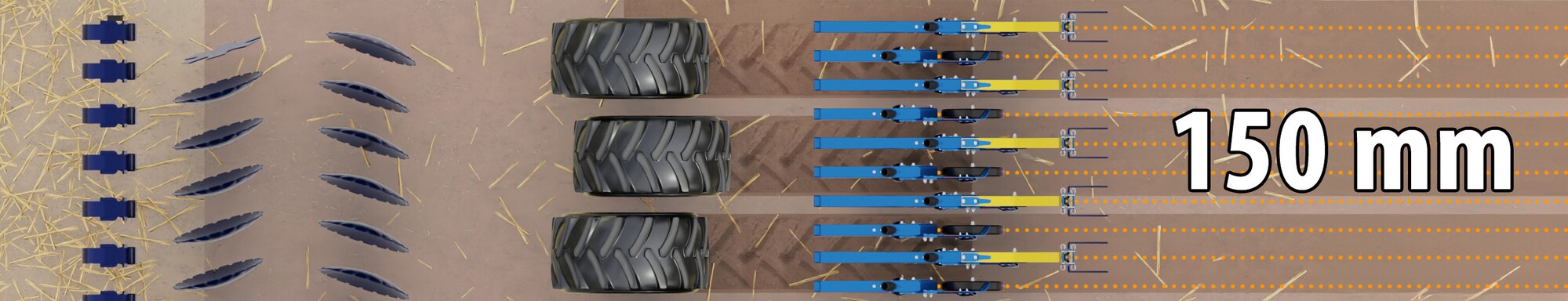

1	Zóna základního urovnání povrchu půdy. Precizně urovnaný povrch půdy umožňuje následné rovnoměrné kypření a utužení seťového lůžka.
2	Zóna předzpracování půdy. Předzpracování půdy může být prováděno různými pracovními nástroji, a to celoplošně do hloubky setí nebo zónově do hloubky až 25 cm. Předzpracování půdy zajištuje provzdušnění, urovnání a optimální prokypření. Dochází také k optimálnímu rozptýlení rostlinných zbytků.
3	Zóna ukládání hnojiv. Granulovaná hnojiva jsou ukládána do kořenové zóny budoucích rostlin, a to buď přímo pod každý řádek nebo mezi dva řádky. Hloubka uložení hnojiv může být 6–25 cm dle použité sekce.
4	Zóna zpětného utužení půdy a obnovení hloubkové kapilarity. Hloubkové utužení zajistí účinné vzlínání půdní vody k povrchu půdy i v sušších podmínkách.
5	Zóna urovnání půdy a finálního rozptýlení rostlinných zbytků před uložením osiva. Prutový zavlačovač účinně rovná povrch půdy a čistí prostor řádků od rostlinných zbytků.
6	Zóna tvorby seťového lůžka a ukládání osiva. Dvojdiskové secí botky účinně vytváří utužené seťové lůžko (V drážku) a precizně ukládají osivo do požadované hloubky. Díky vysokému přítlaku lze na secí botky přenést až 70% hmotnosti celého stroje. Utužené seťové lůžko a V drážka zajišťují výborný kontakt osiva s půdou a půdní vodou.
7	Zóna bočního přimáčknutí osiva. Kopírovací kolečko stlačí V drážku s osivem, díky čemuž dojde k bočnímu přimáčknutí osiva k půdě. Nad osivem zůstává kyprý prostor pro snadné vzcházení rostlin.
8	Zóna zakrytí osiva a urovnání povrchu půdy. Integrovaný prutový zavlačovač zajistí výborné zakrytí osiva a precizní urovnání povrchu půdy.

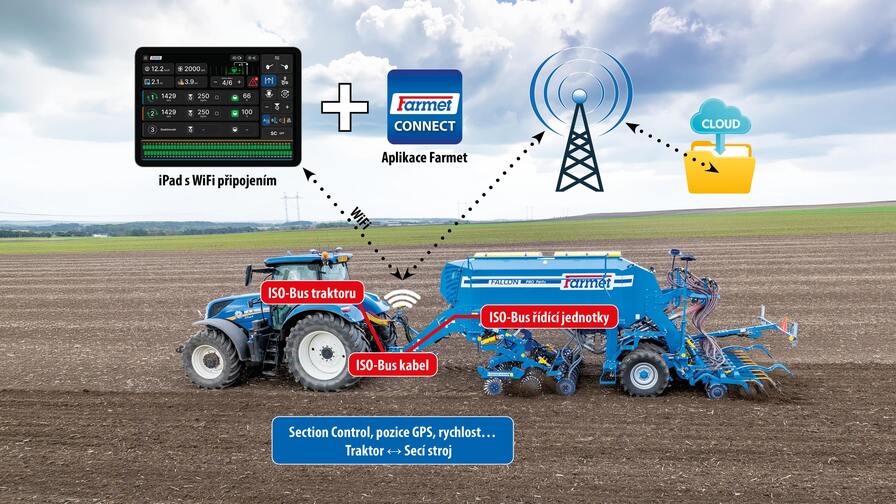

Plně elektronické řízení a kontrola funkcí secího stroje

přehledný terminál komunikující po síti ISObus s traktorem a strojem
desítky kontrolních čidel na celém secím stroji
elektricky poháněné dávkovací zařízení s plně automatickým řízením výsevku dle aktuální pracovní rychlosti
vysoce přesné snímání pracovní rychlosti radarem nebo speciální GPS anténou
možnost nezávislého řízení více dávkovačů osivo/hnojivo
optoelektronická kontrola toku osiva ke každé secí botce s možností vysoce přesného počítání jednotlivých zrn v reálném čase pro automatickou korekci výsevku
možnost plně automatického spínání jednotlivých secích botek podle GPS pozice (section control)
možnost variabilního dávkování osiva/hnojiva dle aplikačních map podle aktuální GPS pozice

Section control

Plně automatické spínání jednotlivých secích botek podle GPS pozice

zabraňuje přesevům, snižuje spotřebu drahého osiva až o 15 %
využívá TC traktoru, se kterým komunikuje po síti ISObus
po načtení tvaru pozemku do systému se vytvoří virtuální souvrať
na terminálu traktoru se vykresluje zasetá plocha

Setí více plodin jedním přejezdem

3 samostatné zásobníky s odděleným dávkovačem

Setí 3 plodin jedním přejezdem

Setí 3 plodin jedním přejezdem: tráva, hrách, vojtěška

Setí 2 plodin jedním přejezdem: ječmen, jetel

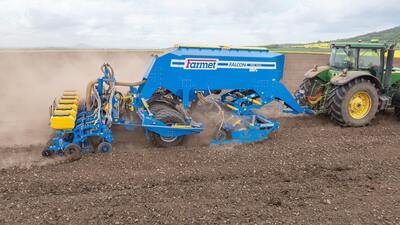

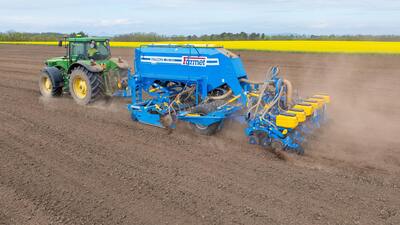

Setí širokořádkových plodin

agregace stroje pro přesné setí
předpříprava půdy
možnost aplikace hnojiv

Volba předzpracující sekce

libovolná kombinace s jakoukoliv předzpracující sekcí

Secí stroj Falcon PRO | Setí širokořádkových plodin

agregace stroje pro přesné setí
předpříprava půdy
možnost aplikace hnojiv

Volba předzpracující sekce

libovolná kombinace s jakoukoliv předzpracující sekcí

Technika

Příklady možných konfigurací

Secí stroj Falcon 4 PRO Fert+ FIX

Dvoukomorový zásobník pro hnojivo a osivo o celkovém objemu 6000 litrů, předzpracující 3-řadá dlátová sekce, integrovaný pneumatikový pěch s šípovým vzorkem, secí sekce s roztečí botek 12,5 cm

Secí stroj Falcon 6 PRO Fert+

Tříkomorový zásobník pro hnojivo a 2 druhy osiva o celkovém objemu 6000 litrů, předzpracující disková sekce s flexiboardem, přihnojovací diskové jednotky, integrovaný pneumatikový pěch s šípovým vzorkem, section control, secí sekce s roztečí botek 12,5 cm

Secí stroj Falcon 6 PRO Fert+

Tříkomorový zásobník pro hnojivo a 2 druhy osiva o celkovém objemu 6000 litrů, předzpracující 3-řadá dlátová sekce, integrovaný pneumatikový pěch s industriálním vzorkem, section control, secí sekce s roztečí botek 16,7 cm

Secí stroj Falcon 6 PRO

Tříkomorový zásobník pro hnojivo a 2 druhy osiva o celkovém objemu 6000 litrů, předzpracující 4-řadá dlátová sekce, integrovaný pneumatikový pěch s industriálním vzorkem, secí sekce s roztečí botek 16,7 cm

Secí stroj Falcon 8 PRO Fert+ QH

Tříkomorový zásobník pro hnojivo a 2 druhy osiva o celkovém objemu 8000 litrů, předzpracující disková sekce s flexiboardem, přihnojovací diskové jednotky, integrovaný pneumatikový pěch s šípovým vzorkem, section control, secí sekce zavěšena na 3-bodovém závěsu s možností rychlé výměny

Secí stroj Falcon 8 PRO Fert+

Tříkomorový zásobník o celkovém objemu 8000 litrů + secí jednotka Microdrill umožňující setí až 4 různých plodin či 3 různých plodin s přihnojením, předzpracující disková sekce, přihnojovací diskové jednotky, integrovaný pneumatikový pěch s industriálním vzorkem, secí sekce s roztečí botek 12,5 cm

Vysoká variabilita stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

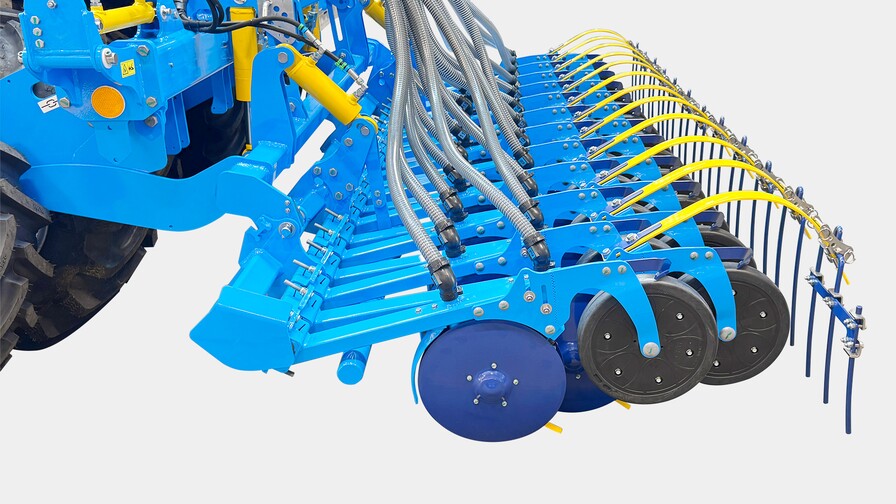

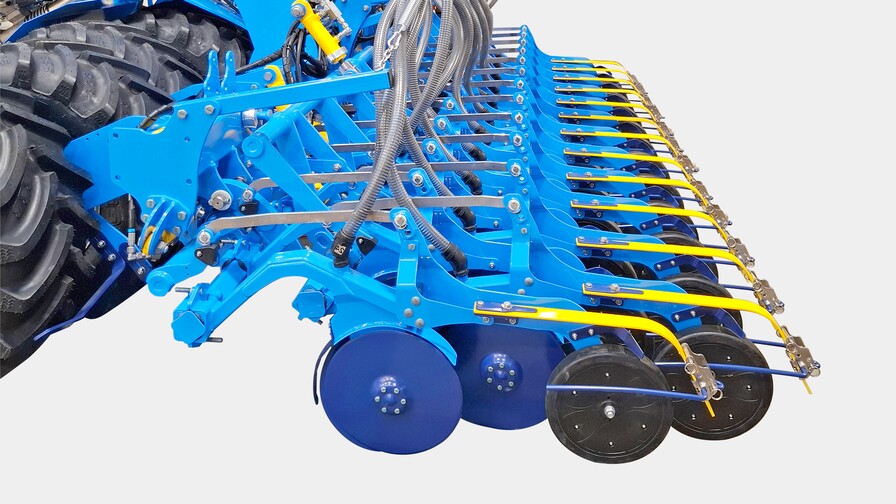

Secí botka

Možnost nastavení různých hloubek setí na sudých a lichých botkách. Nezávislé setí dvou plodin.

Dělený zásobník

Využití možnosti přihnojování při setí. Dvoukomorový zásobník o objemu 6.000 litrů dělený v poměru 40:60 (hnojivo : osivo).

Nízký tlak na půdu

Pěch s velkými nízkotlakými pneumatikami zaručující nízký tlak na půdu a vynikající kopírování. Perfektní urovnání a utužení povrchu před secími botkami.

Zavlačovač

Zavlačovač za pneumatikovým pěchem, který čistí a částečně připravuje seťové lůžko před secími botkami.

Objemný zásobník

Násypka o objemu 4 000 litrů (ve verzi s přihnojením 6 000 litrů) zefektivňuje práci snížením počtu nutných plnění.

Falcon PRO Fert+ & Micro Drill

Robustní konstrukce

Použité zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

pružná konstrukce
bezúdržbové uložení disků
jištění proti přetížení

Výborné kopírování terénu

Pružná konstrukce rámu výborně tlumí rázy a kopíruje terén.

Bezúdržbová ložiska

Bezúdržbové uložení všech disků o průměru 490 mm zajišťující provoz stoje bez nutnosti domazávání.

Bezúdržbové uložení botek

Odolné a bezúdržbové pryžové uložení secích botek pro přizpůsobení se terénu s jištěním proti přetížení.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání, ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

Snadné nastavení hloubky setí, přítlaku botek a výsevné dávky.
Jednoduchý elektronický systém s intuitivním ovládáním.
Minimum seřizovacích míst.
Minimum mazacích míst.

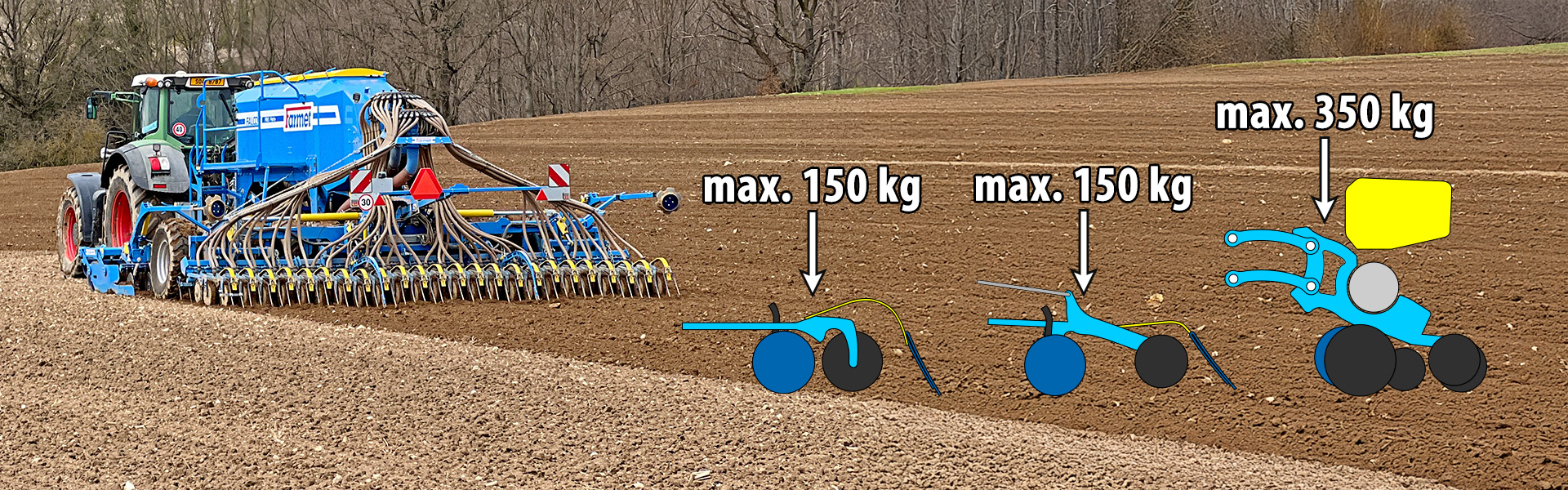

Nastavitelný přítlak botek

Hydraulicky plynule nastavitelný přítlak botek.

Nastavení pracovní hloubky přední sekce

Jednoduché nastavení pracovní hloubky přední sekce dle přehledné tabulky pomocí vymezovacích podložek na pístnicích.

Nastavení hloubky setí

Velice jednoduché a rychlé nastavení požadované hloubky setí.

Nastavení bočních deflektorů

Výškově a podélně stavitelné boční deflektory pro usměrnění zpracované půdy a plynulé napojení jednotlivých jízd.

Přetlakový zásobník

Snadné plnění zásobníku osivem

Široká a dlouhá obslužná lávka pro bezpečné a pohodlné plnění násypky osivem.

Chytře řešená konstrukce stroje

Díky modulovému systému je možné stroj nastavit pro mnoho různých technologií setí všech běžných plodin. Obrovskou výhodou je i možnost setí dvou plodin do dvou různých hloubek při jednom průjezdu.

Modulový systém umožňuje zvolit různé technologie setí.
Modulový systém umožňuje rychlou výměnu pracovních sekcí dle potřeb.
Přesné kopírování půdy.
Velmi nízký tlak na půdu – velké nízkotlaké pneumatiky = samočistící efekt, stroj netvoří koleje, tlumí rázy.
Možnost paralelního setí dvou plodin do dvou různých hloubek.

Přihnojovací jednotky

Přihnojovací jednotky s aplikátory granulovaného hnojiva.

Rychloupínací systém (Quick-change system)

Pro výměnu předseťových sekcí.

Dávkovač osiva Farmet

Moderní válečkový dávkovač s výměnnými válečky.

Rychloupínací systém (Quick hitch)

Přes TBZ.

TBZ závěs

Pro rychlou výměnu secích sekcí.

Šnekové nebo válečkové dávkovače hnojiva

Šnekový dávkovač Fert+

Moderní šnekový dávkovač. Vedení hnojiva k přihnojovacím jednotkám.

Šnekový dávkovač Fert+

Válečkový dávkovač FertS

Moderní válečkový dávkovač s výměnnými válečky. Vedení hnojiva přímo k osivu.

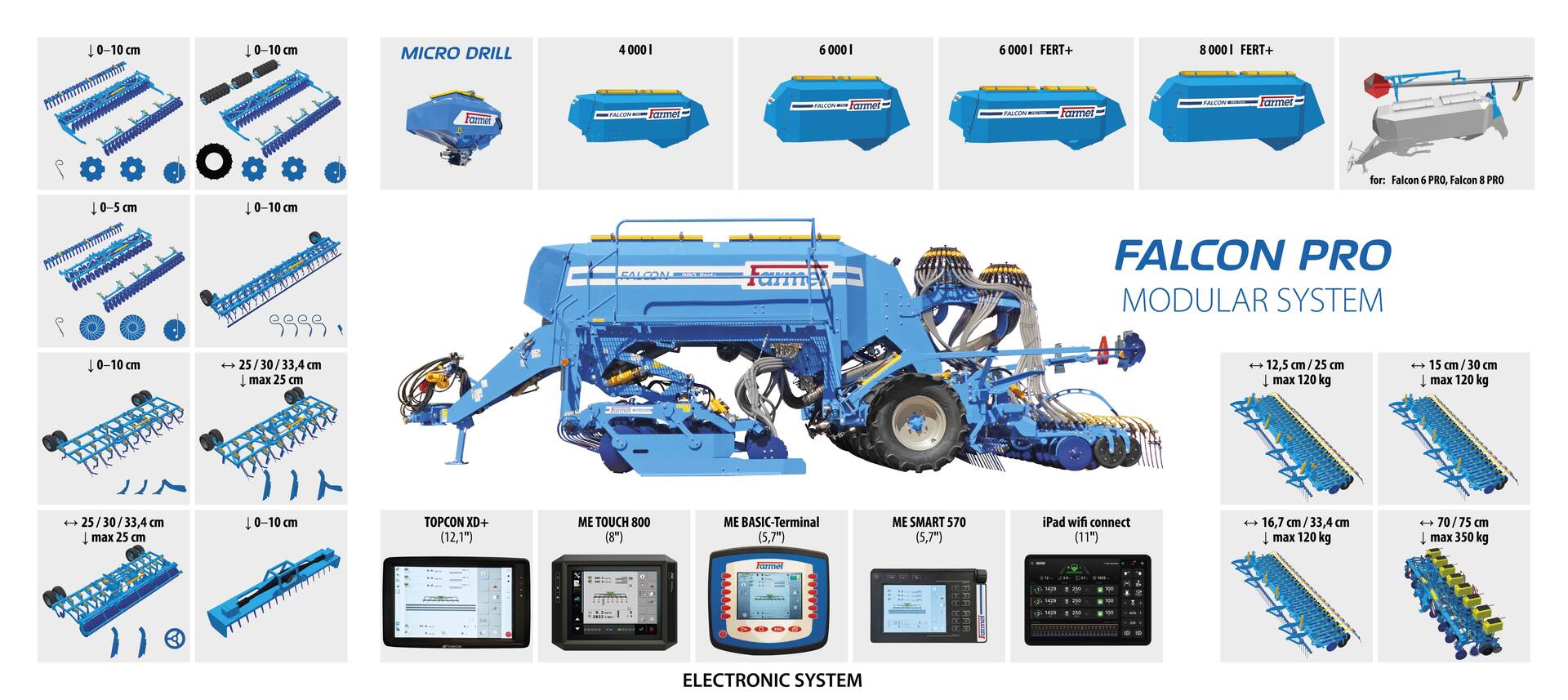

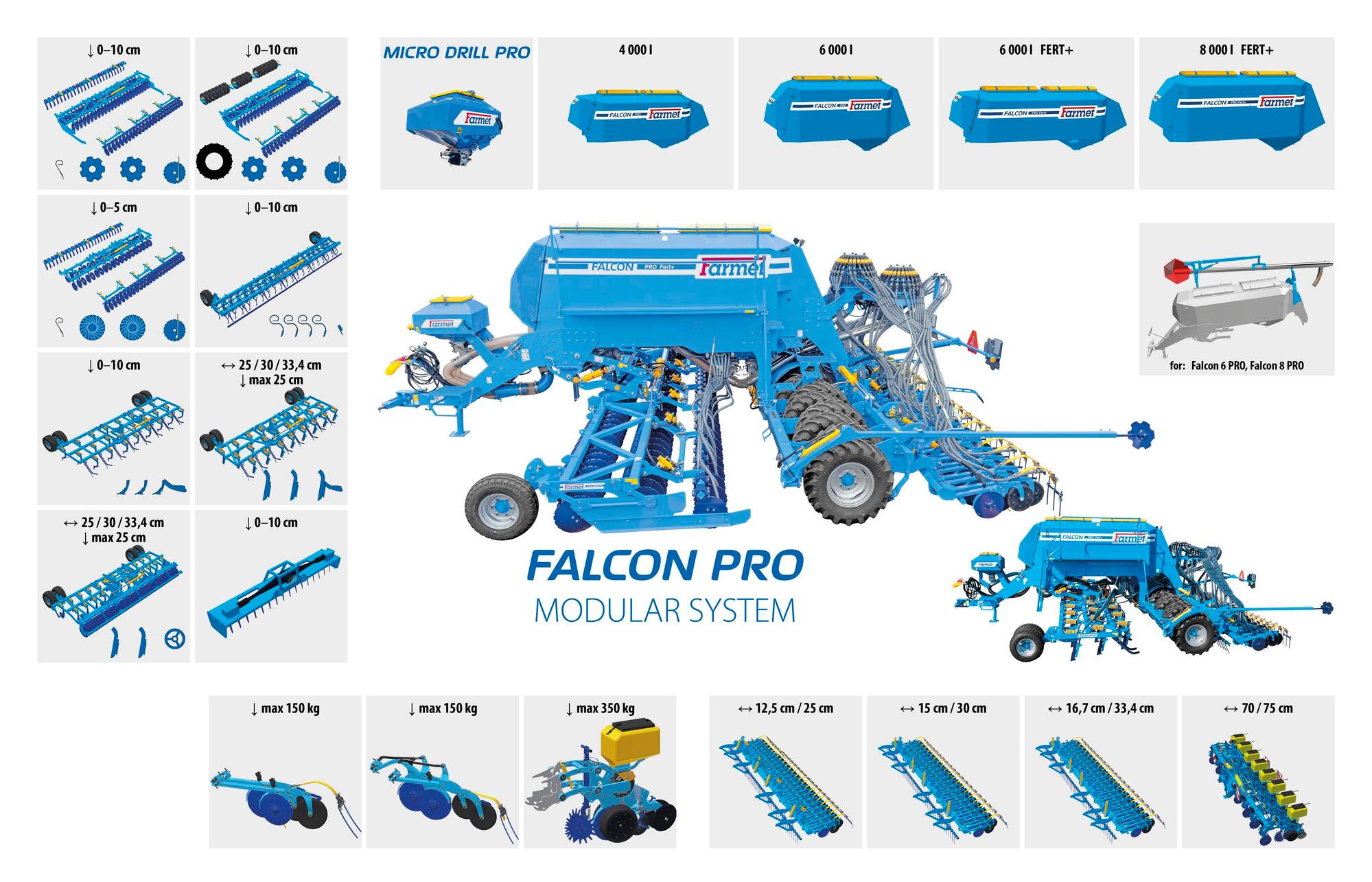

Modularita

Výběr z široké nabídky variant pracovních sekcí

Vybírat můžete z široké nabídky variant v každé pracovní sekci podle vašich potřeb a technolgie setí, kterou chcete použít. Volitelně můžete upravovat zásobník, předzpracující sekci, secí sekci i mezisekci.

Zásobník

Jednokomorový zásobník
Jednoduchá univerzální konstrukce pro setí bez přihnojování.

Dvoukomorový zásobník (tříkomorový) – s přihnojováním granulovanými hnojivy
Dvoukomorový - setí s přihnojením popř. pro současné setí krycí plodiny. Tříkomorový (rozdělený odnímatelnou příčkou) – pro setí dvou plodin s přihnojením.

Předzpracující sekce

Předzpracující 3-řadá dlátová sekce, rozteč 250 / 300 / 334 mm pro technologii STRIP-TILL
Pásové prokypření s možností přihnojování granulovanými hnojivy do hloubky až 250 mm.

Předzpracující 2-řadá dlátová sekce, rozteč 250 / 300 / 334 mm pro technologii STRIP-TILL
Vhodné pro speciální technologii pásového zpracování půdy a setí.

Předzpracující 4-řadá dlátová sekce pro celoplošné zpracování půdy
Vhodná zejména do vlhkých podmínek - setí jařin.

Předzpracující disková sekce pro celoplošné zpracování půdy
Univerzální pracovní sekce, zpracování půdy do hloubky seťového lůžka, max 100 mm.

Rotační brány
Vhodné pro precizní přípravu seťového lůžka.

Flexi-board - lopatkový přední smyk
Pro rovnoměrné rozprostření hrud a rostlinných zbytků po celém záběru stroje. Rozhození větších hrud pod kola válce.

Secí sekce

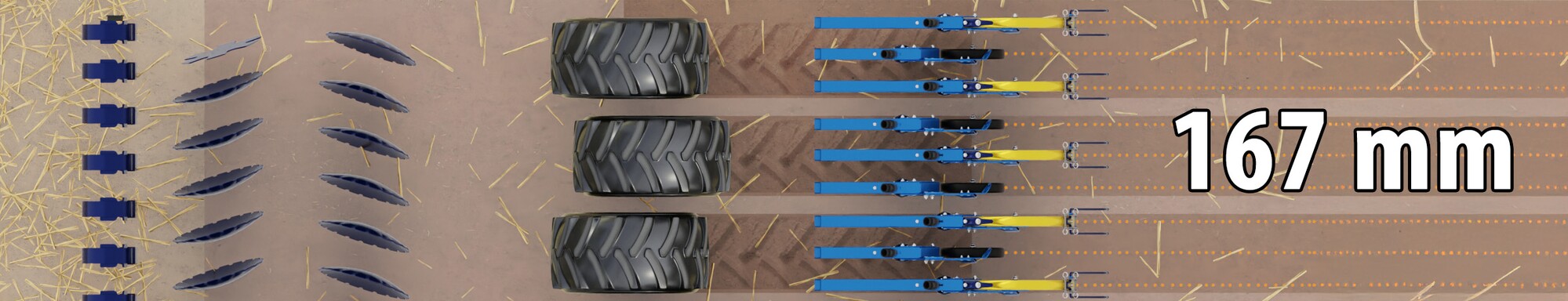

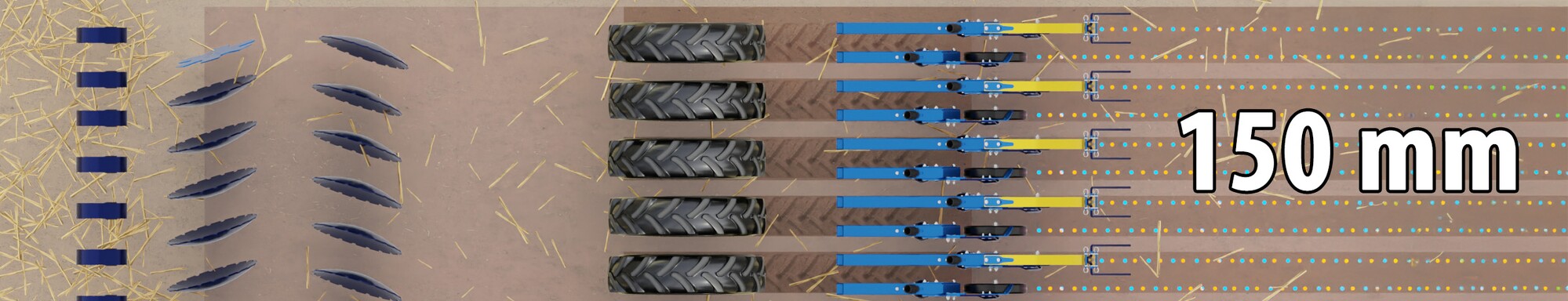

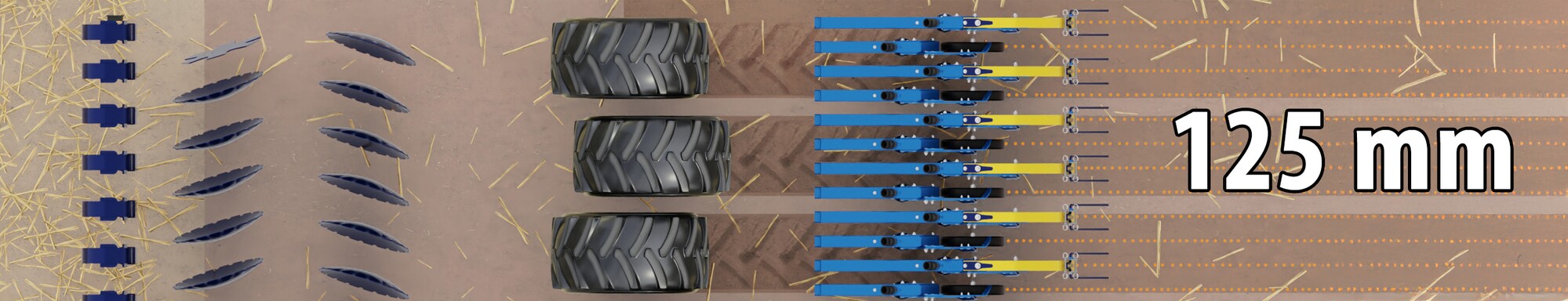

Dvoudisková secí sekce (rozteč 125 / 150 / 167 mm)
Rozteč 125 / 150 / 167 mm – vhodné pro setí obilovin, luskovin.

Dvoudisková secí sekce (rozteč 250 / 300 / 334 mm)
Rozteč 250 / 300 / 334 mm – v kombinaci s předzpracující třířadou dlátovou sekcí STRIP TILL je vhodná pro pásové zpracování půdy, setí s možností přihnojení v jedné linii do hloubky až 200 mm. Ideální pro setí řepky ozimé.

Přesné setí širokořádkových plodin
Pro setí širokořádkových plodin (kukuřice, slunečnice, řepka). S možností přihnojení z obou stran řádku.

Mezisekce

Přihnojovací disková sekce
Pro přihnojování granulovanými hnojivy. Vždy mezi každé 2 řádky plodiny. Vždy s dvoukomorovým zásobníkem.

Přihnojovací dlátová sekce
Integrovaná do 2(3)-řadé STRIP-TILL sekce. Vždy s dvoukomorovým zásobníkem.

Flexi-board
Pro rovnoměrné rozprostření hrud a rostlinných zbytků po celém záběru stroje. Rozhození větších hrud pod kola válce.

Parametry

Technické parametry	Jednotky	Falcon 3 PRO Falcon 3 PRO QH	Falcon 4 PRO Falcon 4 PRO QH	Falcon 4 FIX PRO Falcon 4 FIX PRO QH	Falcon 6 PRO Falcon 6 PRO QH	Falcon 8 PRO Falcon 8 PRO QH
Pracovní šířka	mm	3 000	4 000	4 000	6 000	8 000
Transportní šířka	mm	3 000	3 000	4 000	3 000	3 000
Transportní výška	mm	3 100	3 350	3 100	3 350	4 000
Celková délka stroje s přihnojením	mm	9 000 9 800	9 000 9 800	9 000 9 800	9 000 9 800	9 000 9 800
Celková délka stroje bez přihnojení	mm	8 300 9 100	8 300 9 100	8 300 9 100	8 300 9 100	8 300 9 100
Hloubka setí	mm	0─80	0─80	0─80	0─80	0─80
Objem zásobníku bez přihnojení	l	4 000	4 000	4 000	4 000	4 000 / 6 000
Objem zásobníku s přihnojením (rozdělení 40:60)	l	6 000	6 000	6 000	6 000	6 000 / 8 000
Plnící výška zásobníku	mm	2 930	2 930	2 930	2 930	2 930 / 3 250
Rozměr plnícího otvoru bez přihnojení s přihnojením	mm	1140 x 620 1430 x 620	1140 x 620 1430 x 620	1140 x 620 1430 x 620	1140 x 620 1430 x 620	1140 x 620 1430 x 620
Počet secích botek (rozteč 125 / 150 / 167 mm) ⁴	ks	24 / 20 / 18	32 / 26 / 24	32 / 26 / 24	48 / 40 / 36	64 / 52 / 48
Počet přihnojovacích botek (rozteč 250 / 300 / 334 mm)	ks	12 / 10 / 9	16 / 13 / 12	16 / 13 / 12	24 / 20 / 18	32 / 26 / 24
Přítlak secích botek / přihnojovací	kg	50─120 / až 200	50─120 / až 200	50─120 / až 200	50─120 / až 200	50─120 / až 200
Průměr secího disku dvoudisková botka / přítlačného kolečka	mm	355 / 330	355 / 330	355 / 330	355 / 330	355 / 330
Počet kypřících disků	ks	23	31	31	49	67
Počet dlát 3-řadé sekce hloubka 250 mm (rozteč 250 / 300 / 334 mm)	ks	12 / 10 / 9	16 / 13 / 12	16 / 13 / 12	24 / 20 / 18	32 / 26 / 24
Počet dlát 2-řadé sekce hloubka 250 mm (rozteč 250 / 300 / 334 mm)	ks	8	10	10	16	22
Pracovní výkon	ha/h	3─4,5	4─ 6	4─6	6─9	8─12
Tažný prostředek ¹	kW HP	92 125	117 160	117 160	161 220	205 280
Pracovní rychlost	km/h	10─20	10─20	10─20	10─20	10─20
Maximální přepravní rychlost ⁵	km/h	30	30	30	30	30
Maximální svahová dostupnost	°	6	6	6	6	6
Rozměr pneu - transport		405/70 R20 420/65 R20	405/70 R20 420/65 R20	405/70 R20 420/65 R20	405/70 R20 420/65 R20	405/70 R20 420/65 R20
Typ brzdy / rozvod ^{3, 5}		vzduch / dvouhadicový	vzduch / dvouhadicový	vzduch / dvouhadicový	vzduch / dvouhadicový	vzduch / dvouhadicový
Potřebný tlak ³	kPa	8,5	8,5	8,5	8,5	8,5
Počet hydraulických okruhů / tlak	bar	4 / 200	4 / 200	4 / 200	4 / 200	4 / 200
Počet hydrospojek / typ		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Beztlaké zpětné vedení (max. 5 bar)		1 / ISO 20	1 / ISO 20	1 / ISO 20	1 / ISO 20	1 / ISO 20
Průtok oleje hydraulického ventilátoru	l/min	30─40	30─40	30─40	30─40	30─40
Průtok oleje pro ovládání stroje	l/min	50─60	50─60	50─60	50─60	50─60
Požadavek na elektrickou soustavu		12 V DC / 40 A	12 V DC / 40 A	12 V DC / 40 A	12 V DC / 40 A	12 V DC / 40 A
Požadavek na závěs traktoru		TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 3	TBZ kat. 3
Hmotnost stroje bez přihnojení ²	kg	4 830─5 840	5 340─7 580	5 180─7 350	6 800─8 920	8 440─10 240
Hmotnost stroje s přihnojením ²	kg	5 630─6 140	6 630─8 420	6 430─8 170	8 000─9 860	10 600─13 140

¹ Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
² Hmotnost stroje podle výbavy.
³ Alternativa hydraulické brzdy / provozní tlak 130 ± 5 bar.
⁴ Falcon 4 PRO a Falcon 8 PRO mají rozteč secích botek 154 mm.
⁵ Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Fotogalerie

Video

Soubory

Porosty

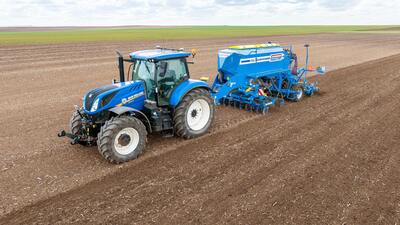

Secí stroj Falcon 3 PRO - technologie setí do úzkých řádků

Secí stroj Falcon 6 PRO - technologie setí do úzkých řádků

Secí stroj Falcon 6 PRO - technologie setí STRIP-TILL

Secí stroj Falcon 6 PRO - technologie setí širokořádkových plodin

Secí stroj Falcon 6 PRO Fert+ & Micro Drill - možnost setí až 4 plodin

Secí stroj Falcon 8 PRO - technologie setí do úzkých řádků

Secí stroj Falcon 8 PRO Fert+ & Micro Drill - možnost setí až 4 plodin

Secí stroj Falcon 8 PRO Fert+ QH - zadní tříbodový závěs pro rychlou výměnu secích sekcí

Falcon 6 PRO Fert+ | rychlé jarní setí

Příslušenství

Zobrazovací jednotky

ME BASIC-Terminal

Výbava
Rozměr displeje	5,7"
Ovládání snímání průletu osiva	OK
Snímání hladiny násypky	OK
Snímání otáček ventilátoru	OK
Snímání otáček dávkovače	OK
Snímání otáček motoru	OK
Počet motorů (na dávkování)	3
Ovládání klapek kolejových řádků	OK
Zobrazení polohy secí sekce	OK
Ovládání pracovního osvětlení	OK
Ovládání osvětlení v násypce	OK
Ovládání znamenáků	OK
Ovládání preemergentního značení	OK
Přidání výsevné dávky při práci	OK
Mikro výsev	OK
Spuštěných obrazovek naráz	1
Vstup pro kamery	x
GSM modem	x

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®

Výbava
Rozměr displeje	8"
Ovládání snímání průletu osiva	OK
Snímání hladiny násypky	OK
Snímání otáček ventilátoru	OK
Snímání otáček dávkovače	OK
Snímání otáček motoru	OK
Počet motorů (na dávkování)	3
Ovládání klapek kolejových řádků	OK
Zobrazení polohy secí sekce	OK
Ovládání pracovního osvětlení	OK
Ovládání osvětlení v násypce	OK
Ovládání znamenáků	OK
Ovládání preemergentního značení	OK
Přidání výsevné dávky při práci	OK
Mikro výsev	OK
Spuštěných obrazovek naráz	2
Vstup pro kamery	OK
GSM modem	x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®

Výbava
Rozměr displeje	5,7"
Ovládání snímání průletu osiva	OK
Snímání hladiny násypky	OK
Snímání otáček ventilátoru	OK
Snímání otáček dávkovače	OK
Snímání otáček motoru	OK
Počet motorů (na dávkování)	3
Ovládání klapek kolejových řádků	OK
Zobrazení polohy secí sekce	OK
Ovládání pracovního osvětlení	OK
Ovládání osvětlení v násypce	OK
Ovládání znamenáků	OK
Ovládání preemergentního značení	OK
Přidání výsevné dávky při práci	OK
Mikro výsev	OK
Spuštěných obrazovek naráz	1
Vstup pro kamery	x
GSM modem	x

Müller Elektronik: ISOBUS DRILL-Controller

Topcon XD+

Výbava
Rozměr displeje	12,1"
Ovládání snímání průletu osiva	OK
Snímání hladiny násypky	OK
Snímání otáček ventilátoru	OK
Snímání otáček dávkovače	OK
Snímání otáček motoru	OK
Počet motorů (na dávkování)	3
Ovládání klapek kolejových řádků	OK
Zobrazení polohy secí sekce	OK
Ovládání pracovního osvětlení	OK
Ovládání osvětlení v násypce	OK
Ovládání znamenáků	OK
Ovládání preemergentního značení	OK
Přidání výsevné dávky při práci	OK
Mikro výsev	OK
Spuštěných obrazovek naráz	5
Vstup pro kamery	OK
GSM modem	za příplatek

Müller Elektronik: ISOBUS DRILL-Controller

iPad wifi connect

Výbava
Rozměr displeje	11"
Ovládání snímání průletu osiva	OK
Snímání hladiny násypky	OK
Snímání otáček ventilátoru	OK
Snímání otáček dávkovače	OK
Snímání otáček motoru	OK
Počet motorů (na dávkování)
Ovládání klapek kolejových řádků	OK
Zobrazení polohy secí sekce	OK
Ovládání pracovního osvětlení	OK
Ovládání osvětlení v násypce	OK
Ovládání znamenáků	OK
Ovládání preemergentního značení	OK
Přidání výsevné dávky při práci	OK
Mikro výsev	OK
Spuštěných obrazovek naráz
Vstup pro kamery	OK
GSM modem	OK
