Refinador de siembra Kompaktomat PS

Refinador de siembra Kompaktomat PS



Refinador de siembra Kompaktomat PS

Tecnología

Kompaktomat PS

1 Zona del cultivo de huellas de las ruedas del tractor El cultivo perfecto de las huellas elimina el brote irregular de las plantas después de la siembra.
2 Zona de aplanado de caballones básico de la superficie del suelo. La superficie del suelo perfectamente aplanada posibilita la siguiente compactación uniforme y cultivo de la cama de siembre.
3 Zona de compactación preliminar por cilindro delantero. El cilindro delantero tritura las glebas, sin embargo, también compacta el suelo hasta la profundidad recuperando la capilaridad del suelo.
4 Zona de creación de la cama de siembra. El suelo se cultiva por la sección de cultivo de azadas hasta la profundidad ajustada. La profundidad debería ser idéntica con la futura profundidad de la siembra. El uso de rejas en forma de flecha logra el rastrojado de toda la superficie y eliminación de la maleza.
5 Zona de aplanado de caballones detrás de la sección de cultivo por azadas.
6 Zona de compactación adicional por cilindro trasero. El cilindro tritura suavemente los terrones  asegurando la compactación final de la cama de siembra recuperando plenamente la capilaridad del suelo. La capilaridad intensa de la humedad por el suelo hasta la superficie asegura el brote uniforme de las plantas hasta en períodos más secos.
7 Zona de aplanado de surcos final de la superficie del suelo. La rastra niveladora trasera o cilindros de acabado aseguran el aplanamiento perfecto y mínimos terrones para la siembra posterior.

Los agregados de pre-siembra Kompaktomat son máquinas comprobadas para la preparación de pre-siembra del suelo después de la arada.

Amplia escala de anchos de trabajo

Las máquinas semi montadas se ofrecen con anchos de trabajo de 3 m a 9,7 m. La amplia gama de anchos de trabajo cubre tanto granjeros menudos con tractores pequeños como empresas agrícolas gigantescas equipadas de tractores de gran rendimiento.

Excelente aplanamiento de la superficie, trituración fina de glebas

Con un paso, el suelo queda tratado perfectamente en el estado requerido para la siembra de plantas. La ventaja de la máquina es el aplanamiento excelente de la superficie, trituración fina de glebas y creación de la cama de siembra bien condensada. El terreno queda perfectamente aplanado también gracias a listones niveladores que son capaces de aplanar y estirar hasta salientes grandes.

Los agregados de pre-siembra Kompaktomat son máquinas comprobadas para la preparación de pre-siembra del suelo después de la arada.

Amplia escala de anchos de trabajo

Las máquinas semi montadas se ofrecen con anchos de trabajo de 3 m a 9,7 m. La amplia gama de anchos de trabajo cubre tanto granjeros menudos con tractores pequeños como empresas agrícolas gigantescas equipadas de tractores de gran rendimiento.

Excelente aplanamiento de la superficie, trituración fina de glebas

Con un paso, el suelo queda tratado perfectamente en el estado requerido para la siembra de plantas. La ventaja de la máquina es el aplanamiento excelente de la superficie, trituración fina de glebas y creación de la cama de siembra bien condensada. El terreno queda perfectamente aplanado también gracias a listones niveladores que son capaces de aplanar y estirar hasta salientes grandes.

Un solo paso prepara perfectamente el suelo para la siembra de plantas

Gracias a la alta velocidad de trabajo es posible hasta con anchos más pequeños de la máquina Kompaktomat lograr grandes rendimientos de trabajo. Lo esencial es que gracias a su ingeniosa construcción y peso favorable, Kompaktomat logra preparar el suelo después de la arada con único paso dejando el suelo tratado no sólo en la superficie sino en todo el horizonte.

Kompaktomat realiza durante un paso varias operaciones de trabajo, después de las cuales el suelo queda aplanado y apisonado profundamente. En el suelo cultivado se recupera la capilaridad y en la profundidad requerida se crea la cama de siembra. Las glebas quedan trituradas finamente.

Operación fácil, posibilidad de la agregación con otras máquinas

Por deseo del cliente es posible equipar el agregado con el ajuste hidráulico de la profundidad de la sección de azadas y del ajuste hidráulico de la niveladora delantera. Las máquinas semimontadas pueden equiparse también del enganche trasera de tres puntos de la categoría 2, al cual se pueden agregar cilindros adicionales crosskill de trituración, convenientes sobre todo para el verano, cuando es necesario triturar intensamente duras glebas secas. Otra opción es la agregación de la máquina sembradora y creación de una productiva combinación de siembra . Para estos fines es posible instalar en el Kompaktomat también una complementaria distribución hidráulica.

Requerimientos mínimos del mantenimiento

Los elementos de mando del agregado de pre-siembra están construidos considerando la máxima seguridad de los trabajadores. La construcción simple pero de buena calidad tiene exigencias mínimas del mantenimiento.

MAL
En el caso del tratamiento desigual del suelo hay peligro de la brotación mala y dispareja de las plantas.
BIEN
El tratamiento parejo del suelo por el agregado de pre-siembra Kompaktomat determina la brotación pareja de las plantas.

Compactación excelente → asegura la absorción e infiltración del agua

Alto rendimiento y calidad del trabajo

  • 7 operaciones realizadas con un solo paso.
  • Velocidad alta de trabajo hasta 14 km/h.
  • Excelente consolidación posterior y recuperación de la capilaridad del suelo aseguran la brotación pareja.
  • El ajuste preciso de la profundidad de las rejas asegura la  preparación precisa de la cama de siembra para cada planta.
  • El dispositivo de seguridad automático garantiza el funcionamiento sin problemas.
  • Excelente efecto de aplanamiento de salientes en el campo.
  • 7 operaciones realizadas con un solo paso.
  • Velocidad alta de trabajo hasta 14 km/h.
  • Excelente consolidación posterior y recuperación de la capilaridad del suelo aseguran la brotación pareja.
  • El ajuste preciso de la profundidad de las rejas asegura la  preparación precisa de la cama de siembra para cada planta.
  • El dispositivo de seguridad automático garantiza el funcionamiento sin problemas.
  • Excelente efecto de aplanamiento de salientes en el campo.

Técnica

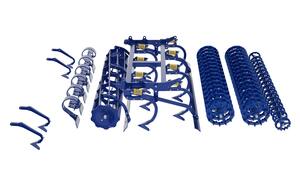

Refinador de siembra Kompaktomat K PS

  1. Cultivadores de huellas de ruedas del tractor para levantar el suelo compactado.
  2. Listón nivelador delantero para el aplanamiento bruto de la superficie.
  3. Cilindro delantero para la trituración bruta de glebas.
  4. La sección de trabajo de azadas ara el subsuelo y cultiva el suelo.
  5. El listón nivelador central aplana el suelo cultivado guiándolo debajo del cilindro trasero.
  6. Rodillo trasero para el procesamiento fino del suelo.
  7. El listón nivelador trasero acaba de aplanar la superficie.

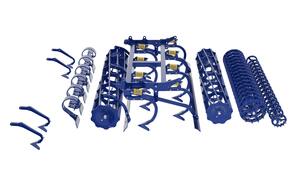

Refinador de siembra Kompaktomat K PS LONG

  1. Cultivadores de huellas de ruedas del tractor para levantar el suelo compactado.
  2. Listón nivelador delantero para el aplanamiento bruto de la superficie.
  3. Cilindro delantero para la trituración bruta de glebas.
  4. Sección de trabajo prolongada de azadas en cuatro hileras con pasabilidad aumentada, corta y cultiva el suelo.
  5. El listón nivelador central aplana el suelo cultivado guiándolo debajo del cilindro trasero.
  6. Rodillo trasero para el procesamiento fino del suelo.
  7. El listón nivelador trasero acaba de aplanar la superficie.

Refinador de siembra Kompaktomat K PS LONG

  1. Cultivadores de huellas de ruedas del tractor para levantar el suelo compactado.
  2. Listón nivelador delantero para el aplanamiento bruto de la superficie.
  3. Cilindro delantero para la trituración bruta de glebas.
  4. Sección de trabajo prolongada de azadas en dos hileras con pasabilidad aumentada, corta y cultiva el suelo.
  5. El listón nivelador central aplana el suelo cultivado guiándolo debajo del cilindro trasero.
  6. Rodillo trasero para el procesamiento fino del suelo.
  7. El listón nivelador trasero acaba de aplanar la superficie.

Construcción robusta

Los materiales refinados de alta resistencia  junto con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.

Materiales de alta firmeza
En nudos claves se usan materiales ennoblecidos de alta firmeza para garantizar su larga vida útil. Bastidor de dimensión fuerte.
Robusto listón nivelador
Robusto listón nivelador que asegura el arrastre de las capas superiores de la capa de arado.
Dispositivo de seguridad de rejas
Dispositivo de seguridad automático de las rejas.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

  • Puntos de ajuste mínimos.
  • Puntos de lubrificación mínimos.
Listón nivelador delantero
Ajuste de la altura del listón nivelador delantero.
Listón nivelador detrás de las rejas
Ajuste de la altura del listón nivelador detrás de las rejas de punta.
Profundidad de trabajo
Ajuste de la profundidad de trabajo de las rejas.

Solución inteligente de la construcción de la máquina

La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.

El abatimiento para el transporte se resuelve de modo que:

  • la máquina no supere la anchura máxima de transporte de 3 metros y la máxima altura de transporte de 4 metros
  • el abatimiento es hidráulico y plenamente automático

El abatimiento para el transporte se resuelve de modo que:

  • la máquina no supere la anchura máxima de transporte de 3 metros y la máxima altura de transporte de 4 metros
  • el abatimiento es hidráulico y plenamente automático

Posibilidad de elegir entre varios tipos de secciones de azadas

Las diferencias entre las diferentes secciones se describen más detalladamente en la ficha Accesorios

Sección AL
Sección CF
Sección AP
Sección AL4

Posibilidad de la agregación con otras máquinas

Los agregados de pre-siembra semi montados Kompaktomat K 300 P – K 1000 PS permiten la agregación con otros equipos o máquinas. Para estos fines es necesario equiparlos con el enganche trasera de tres puntos de la categoría 2, se trata del equipamiento por encima del estándar.

Agregación de agregados de pre-siembra Kompaktomat con cilindros adicionales

Para la agregación con por ej., cilindros de trituración basta con equipar el agregado con el enganche trasera de tres puntos.

Agregación de agregados de pre-siembra Kompaktomat con la máquina sembradora

Para la agregación con la sembradora neumática es posible ampliar el agregado con el accionamiento hidráulico del ventilador y el circuito hidráulico para el mando de surcadores de la sembradora.

Parámetros

Parámetros técnicos - variante sin freno

Parámetros técnicos Unidades Kompaktomat
K 300 P
Kompaktomat
K 400 PS
Kompaktomat
K 450 PS
Kompaktomat
K 500 PS
Kompaktomat
K 600 PS
Anchura de trabajo mm 3 000 4 000 4 500 5 000 6 000
Anchura de transporte mm 3 000 3 000 3 000 3 000 3 000
Altura de transporte mm  1 650 2 670  3 030  2 790 3 230
Longitud total de la máquina mm 5 965 5 965 5 965 6 105 6 105
Profundidad de trabajo mm 0–100 0–100 0–100 0–100 0–100
Cantidad de rejas - de punta AL
Cantidad de rejas - de cincel CF
Cantidad de rejas - de punta AP
uds. 13
30
12
18
39
16
20
47
20
23
49
23
27
59
24
Rendimiento de trabajo ha/h 2,2–3,2 3–4 3,5–4,5 3–5 3,5–6
Potencia necesaria 1 kW
CV
70
95
90
125
110
150
120
165
130
180
Velocidad de trabajo km/h 10–14 10–14 10–14 10–14 10–14
Velocidad máxima de transporte 4 km/h 30 30 30 30 30
Accesibilidad máxima de pendiente ° 11 6 6 6 6
Dimensión de neumáticos - transporte   400/60-15,5 400/60-15,5 400/60-15,5 19,0/45-17 19,0/45-17
Cantidad de circuitos hidráulicos / presión bar  2–4 / 200 2–4 / 200  2–4 / 200 2–4 / 200 2–4 / 200
Cantidad de acoplamientos hidráulicos / tipo    4–8 / ISO 12,5 4–8 / ISO 12,5  4–8 / ISO 12,5 4–8 / ISO 12,5 4–8 / ISO 12,5

Requerimiento del enganche del tractor. Distancia axial de articulaciones inferiores de enganche (distancia interior alternativa).

mm 1 010
(920)
1 010
(920)
1 010
(920)
1 010
(920)
1 010
(920)
Requerimiento del enganche del tractor. Diámetro del orificio de articulaciones inferiores de enganche para bulones de enganche de la máquina (alternativa de Ø). mm 37,5
(29)
37,5
(29)
37,5
(29)
37,5
(29)
37,5
(29)
Requerimiento del gancho de tracción del tractor   TBZ cat. 2 y 3; enganche inferior K80; ojal Ø 40, 50, 70 mm
Carga del eje kg 1 960 2 080 2 240 2 730 2 950
Peso de la máquina 2 kg 2 360 3 010 3 340 4 025 4 360

Parámetros técnicos - variante con freno

Parámetros técnicos Unidades Kompaktomat
K 500 PS
Kompaktomat
K 600 PS
Kompaktomat
K 700 PS
Kompaktomat
K 800 PS
Kompaktomat
K 1000 PS
Anchura de trabajo mm 5 000 6 000 7 000 8 000 9 850
Anchura de transporte mm 3 000 3 000 3 000 3 000 3 000
Altura de transporte mm  2 790 3 230 3 830  4 000 4 000
Longitud total de la máquina mm 6 105 6 105 6 105 6 105 6 660
Profundidad de trabajo mm 0–100 0–100 0–100 0–100 0–100
Cantidad de rejas - de punta AL
Cantidad de rejas - de cincel CF
Cantidad de rejas - de punta AP
uds. 23
49
23
27
59
24
31
69
31
35
77
32
43
91
38
Rendimiento de trabajo ha/h 3–5 3,5–6 4,5–7 5,5–8 8,5–10
Potencia necesaria 1 kW
CV
120
165
130
180
150
205
160
220
180
245
Velocidad de trabajo km/h 10–14 10–14 10–14 10–14 10–14
Velocidad máxima de transporte 4 km/h 30 30 30 30 30
Accesibilidad máxima de pendiente ° 6 6 6 6 6
Dimensión de neumáticos - transporte   19,0/45-17 19,0/45-17 19,0/45-17 19,0/45-17 19,0/45-17
Tipo del freno / distribución 3   aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
Presión necesaria 3 kPa 8,5 8,5 8,5 8,5 8,5
Dimensión de frenos   300/60 300/60 300/60 300/60 300/90
Cantidad de circuitos hidráulicos / presión bar  2–4 / 200 2–4 / 200  2–4 / 200 2–4 / 200 2–4 / 200
Cantidad de acoplamientos hidráulicos / tipo    4–8 / ISO 12,5 4–8 / ISO 12,5  4–8 / ISO 12,5 4–8 / ISO 12,5 4–8 / ISO 12,5

Požadavek na závěs traktoru
Osová rozteč dolních závěsných kloubů
(alternativní rozteč)

mm 1 010
(920)
1 010
(920)
1 010
(1 045)
1 010
(1 045)
1 010
(1 045)
Requerimiento del enganche del tractor. Diámetro del orificio de articulaciones inferiores de enganche para bulones de enganche de la máquina (alternativa de Ø). mm 37,5
(29)
37,5
(29)
37,5
(50)
37,5
(50)
37,5
(50)
Requerimiento del gancho de tracción del tractor   TBZ cat. 2 y 3; enganche inferior K80; ojal Ø 40, 50, 70 mm
Carga del eje kg 2 730 2 950 3 360 3 620 4 520
Peso de la máquina 2 kg 4 025 4 360 4 960 5 345 6 920

Refinador de siembra Kompaktomat PS LONG

Parámetros técnicos Unidades Kompaktomat
K 500 PS LONG
Kompaktomat
K 600 PS LONG
Kompaktomat
K 700 PS LONG
Kompaktomat
K 800 PS LONG
Kompaktomat
K 1000 PS LONG
Anchura de trabajo mm 5 000 6 000 7 000 8 000 10 000
Anchura de transporte mm 3 000 3 000 3 000 3 000 3 000
Altura de transporte mm  2 790 3 230 3 830  4 000 4 000
Longitud total de la máquina mm 6 355 6 355 6 355 6 355 6 910
Profundidad de trabajo mm 0–100 0–100 0–100 0–100 0–100
Cantidad de rejas - de punta AL
Cantidad de rejas - de punta AL4
Cantidad de rejas - de cincel CF
Cantidad de rejas - de punta AP
uds. 23
41
49
23
27
47
59
24
31
55
69
31
35
61
77
32
43
91
38
76
Rendimiento de trabajo ha/h 3–5 3,5–6 4,5–7 5,5–8 8,5–10,0
Potencia necesaria 1 kW
CV
120
165
130
180
150
205
160
220
180
245
Velocidad de trabajo km/h 10–14 10–14 10–14 10–14 10–14
Velocidad máxima de transporte 4 km/h 30 30 30 30 30
Accesibilidad máxima de pendiente ° 6 6 6 6 6
Dimensión de neumáticos - transporte   19,0/45-17 19,0/45-17 19,0/45-17 19,0/45-17 19,0/45-17
Tipo del freno / distribución 3   aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
Presión necesaria 3 kPa 8,5 8,5 8,5 8,5 8,5
Variante con freno / sin freno   si / si si / si si / si si / no si / no
Dimensión de frenos   300/60 300/60 300/60 300/60 300/60
Cantidad de circuitos hidráulicos / presión bar  2–4 / 200 2–4 / 200  2–4 / 200 2–4 / 200 2–4 / 200
Cantidad de acoplamientos hidráulicos / tipo    4–8 / ISO 12,5 4–8 / ISO 12,5  4–8 / ISO 12,5 4–8 / ISO 12,5 4–8 / ISO 12,5

Požadavek na závěs traktoru
Osová rozteč dolních závěsných kloubů
(alternativní rozteč)

mm 1 010
(920)
1 010
(920)
1 010
(1 045)
1 010
(1 045)
1 010
(1 045)
Requerimiento del enganche del tractor. Diámetro del orificio de articulaciones inferiores de enganche para bulones de enganche de la máquina (alternativa de Ø). mm 37,5
(29)
37,5
(29)
37,5
(50)
37,5
(50)
37,5
(50)
Requerimiento del gancho de tracción del tractor   TBZ cat. 2 y 3; enganche inferior K80; ojal Ø 40, 50, 70 mm
Carga del eje kg 2 810 3 030 3 460 3 720 4 850
Peso de la máquina 2 kg 4 125 4 460 5 110 5 495 7 420


1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 Peso de la variante de la máquina: cilindro delantero de listón, sección AL, cilindro trasero crosskill con niveladora.
3 Alternativa del tipo de frenos: hidráulicos, presión 130 ± 5 bar (destinada al mercado francés y español).
4 Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

P - máquina semi montada
PS - máquina semi montada abatible

Sistema modular

Kompaktomat STANDARD - adecuado para un tratamiento más intenso del suelo después del arado con cantidad mínima de restos vegetales

Kompaktomat LONG - adecundo para el tratamiento del suelo hasta el cultivo con una mayor cantidad de restos vegetales triturados en la superficie

Opcional

Galería de fotos

Vídeo

Archivos

Kompaktomat PS LONG

Kompaktomat K 1000 PS & DV 1000 NS

Kompaktomat K 800 PS LONG

Accesorios

Rodillos

Rodillo Crosskill CR
Diámetro 400 mm
Peso 133 kg/m



Se puede aplicar solamente como Rodillo trasero



Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.



Rodillo crosskill doble DCR
Diámetro  400 mm
Peso 185 kg/m



Se puede aplicar solamente como Rodillo trasero



Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.



Cilindro de espiral de listón SB
Diámetro  400 mm
Peso 70 kg/m

Se puede aplicar como cilindro trasero y cilindro delantero

 Trituración de calidad de las glebas. Conveniente para condiciones húmedas.



Rodillo ring BR
Diámetro  400 mm
Peso 63 kg/m



Se puede aplicar como Rodillo trasero y  Rodillo delantero.



Trituración de calidad de las glebas. No es muy conveniente para condiciones húmedas.



Rodillo ring RR
Diámetro  400 mm
Peso 115 kg/m



Se puede aplicar como Rodillo trasero y Rodillo delantero.



Trabajo de calidad en todos los tipos de suelos, buen guiado profundo, conveniente también para suelos más húmedos.



Two crosskill rolles CR + CR
Diámetro 400 mm
Peso 265 kg/m



Se puede aplicar solamente como Rodillo trasero



Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.



Rodillo crosskill doble DCRL
Diámetro  400 mm
Peso 185 kg/m



Se puede aplicar solamente como Rodillo trasero



Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.



Cilindro de espiral de listón SB + Rodillo Crosskill CR
Diámetro  400 mm
Peso 203 kg/m

Se puede aplicar como cilindro trasero y cilindro delantero

 Trituración de calidad de las glebas. Conveniente para condiciones húmedas.



Muy importante es la selección correcta del tipo del rodillo que participa considerablemente en la calidad final del tratamiento La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Rodillos Crosskill
CR
BR de listón SB de espiral de listón RR
ring
Trituración  ●●●● ●●●○ ●●●○ ●●○○
Apisonamiento  ●●●● ●●●○ ●●●○ ●●●●
Guiado profundo  ●○○○ ●●●○ ●●●○ ●●●●
Resistencia contra atascado  ●●●○ ●●○○ ●●●○ ●●●●
Conveniencia para suelos pedrosos  ●●○○ ●●●○ ●●●○ ●●●○
Conveniencia para suelos mojados  ●●○○ ●○○○ ●●●○ ●●●●
Suelos pesados  ●●●○ ●●○○ ●●○○ ●●●○
Suelos medianos  ●●●● ●●●○ ●●●○ ●●●○
Suelos ligeros  ●●●● ●●●● ●●●● ●●●○
Rodillos DCR crosskill doble DCRL crosskill doble   Two crosskill rolles
CR + CR
Cilindro de espiral de listón + Rodillo Crosskill
SB + CR
Trituración ●●●● ●●○○ ●●●● ●●●●
Apisonamiento ●●●● ●●●● ●●●● ●●●●
Guiado profundo ●●○○ ●●○○ ●●○○ ●●●○
Resistencia contra atascado ●●●●  ●●●○  ●●●○ ●●○○
Conveniencia para suelos pedrosos ●●○○ ●●●● ●●○○ ●●○○
Conveniencia para suelos mojados ●●●○ ●●○○ ●●○○ ●○○○
Suelos pesados ●●●● ●●●●  ●●●○ ●●○○
Suelos medianos ●●●● ●●●● ●●●● ●●●○
Suelos ligeros ●●●● ●●●● ●●●● ●●●●

Herramientas de trabajo

Reja| Kompaktomat

Para la sección AL / AP.

Cincel CARBIDE

Para la sección CF.

Filo de reja flexible

Para la sección CF.

Reja| Kompaktomat

Para la sección AL4.


Secciones

Sección AL

La sección de azadas dispone de rejas de punta de anchura de 25 cm en dos filas. Cada reja está asegurada por ballesta. Esta sección de azadas es conveniente para suelos más ligeros sin restos vegetales. Detrás de la reja se encuentra por estándar el listón nivelador ajustable en cuanto a la altura.



Sección CF

La sección de azadas dispone de cinceles estrechos de 3,5 cm en cuatro filas. Esta sección de azadas es conveniente para el tratamiento del suelo en primavera cuando no es deseable sacar a la superficie la tierra húmeda, o para suelos pesados. Detrás de las rejas, por estándar se instala la barra de rectificación.



Sección AP

La sección de azadas  universal dispone de rejas de punta de anchura de 25 cm en dos filas. Las rejas están instaladas en portacuchillas con la geometría que mejora el paso de restos vegetales. Por eso la sección de azadas es  conveniente para terrenos con una mayor aparición de restos vegetales triturados y para suelos pesados. Detrás de la reja se encuentra por estándar el listón nivelador ajustable en cuanto a la altura.



Sección AL4

Variante para Kompaktomat LONG

Sección de cuatro hileras con cinceles en camas flexibles.

Secciones AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Cantidad de filas de las rejas (uds.) /
Distancia entre filas (mm)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Niveladora detrás de las rejas ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Tratamiento de toda la superficie ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Conveniencia para suelos ligeros ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Conveniencia para suelos medianos ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Conveniencia para suelos pesados ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Conveniencia para suelos pedrosos ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Conveniencia para suelos mojados ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Resistencia contra atascado ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 La sección se destina a Kompaktomat LONG. Gracias a una distancia mutua más larga, la transitabilidad es más fácil.


Borra huellas

Borra huellas con la azada de cincel CA

Borra huellas del tractor de desbloqueo automática con la azada de cincel. Conveniente para suelos más pesados, donde hay riesgo que glebas húmedas se saquen a la superficie.



Borra huellas con la azada de cincel CC

Borra huellas del tractor de desbloqueo automática con la azada de cincel. Conveniente para suelos más pesados, donde hay riesgo que glebas húmedas se saquen a la superficie.




Rastras niveladoras

Rastra niveladora fija

Rastra niveladora desbloqueada automáticamente en el perfil dentado. Construcción maciza para el aplanado preciso del surco grueso.
FL = rastra fija mecánica, FH = rastra fija hidráulica.



Flexi-board

Rastra niveladora con el desbloqueo automático de independientes segmentos flexibles. Mejor trituración de glebas.
L = Flexi-board, FB = Flexi-board hidráulica.




Sección de finish

Rastra niveladora

Aplanamiento pasivo del suelo después del Rodillo trasero. Posibilidad de aplicar detrás de todos los tipos de cilindros traseros.



Topes de la rastra niveladora

Topes rotativos para un ajuste más agresivo de la rastra niveladora trasera.



Rodillo final RF

Trituración activa de glebas restantes después del Rodillo trasero.

Rodillo final RFC

Trituración activa de glebas restantes después del Rodillo trasero.

En Kompaktomat LONG se pueden aplicar todos los tipos de cilindros.
En Kompaktomat PS no se puede aplicar detrás de cilindros traseros de dos filas.


Enganche trasero - agregación con otras máquinas

Circuito hidráulico del mando de surcadores de la máquina sembradora

Posibilidad de montar en la máquina Kompaktomat con el gancho trasero de tres puntos TBZ un circuito de una o dos mangueras para controlar surcadores de la máquina sembradora.



Circuito hidráulico del accionamiento del ventilador de la máquina sembradora

Posibilidad del montaje adicional del circuito de accionamiento del ventilador de la sembradora neumática en la máquina Kompaktomat con el TBZ trasero.



Enganche trasero TBZ categoría 2 + 3

En la parte trasera de la máquina, en máquinas semimontadas Kompaktomat, es posible instalar el enganche trasero para el agregado con otra máquina. Una parte del gancho trasero es el circuito de dos mangueras para la reclinación del accesorio.




Variantes de enganches

Enganche TBZ

T2, T3, T4 – agregación con los brazos del enganche trasero.



T2 - pernos de tracción Ø 28 mm
T3 - pernos de tracción Ø 36 mm
T4 - pernos de tracción Ø 50 mm

Ojal para el enganche inferior

C40, C50, C70 – agregado con el agro-enganche fijo. Máxima carga vertical del ojal de tiro 3 000 kg.



C40 - perno de tracción Ø 40 mm
C50 - perno de tracción Ø 50 mm
C70 - perno de tracción Ø 70 mm

Enganche K80 Ø 80 mm

K80 – agregado con enganche fijo. Máxima carga vertical del ojal de tiro 3 000 kg.
K80 – bola de tracción 80 mm




Equipamiento opcional

Mando hidráulico de la profundidad

Aumento de la productividad:

  • mando cómodo desde la cabina del tractor
  • posibilidad del cambio fluido de la posición según las condiciones actuales sin la necesidad de parar el agregado
  • eliminación del desagradable esfuerzo físico

Se puede instalar también posteriormente a máquinas más viejas.



Mando hidráulico de la niveladora

Aumento de la productividad:

  • mando cómodo desde la cabina del tractor
  • posibilidad del cambio fluido de la posición según las condiciones actuales sin la necesidad de parar el agregado
  • eliminación del desagradable esfuerzo físico

Se puede instalar también posteriormente a máquinas más viejas.



Rastra niveladora adicional detrás del cilindro delantero FRL

Destinada para Kompaktomat LONG.

Rastra niveladora desbloqueada automáticamente con la posibilidad de ajustar la posición inferior. La rastra niveladora asegura un mezclado más intenso = una estructura más fina del suelo.
