Grada Rápida Rastrojera SOFTER PRO

Cultivo hasta 13 cm con el rastrojado y mezclado de toda la superficie

Grada Rápida Rastrojera Softer PRO

Tecnología

1	Zona de preparación preliminar a) Flexi-cut - cortado de restos vegetales b) Flexi-board - aplanado de la superficie del suelo
2	Zona del cultivo de toda la superficie. La sección de discos de dos filas con la geometría agresiva asegura el rastrojado perfecto de toda la superficie hasta la profundidad de 3,5–13 cm con el mezclado intenso de restos vegetales. La sección de discos también extiende muy bien montones de residuos vegetales a una superficie más grande.
3	Zona de trituración de terrones y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

Alto rendimiento y calidad del trabajo

Velocidad alta de trabajo hasta 15 km/h.
Dos filas de discos ordenadas simétricamente para la penetración segura en el suelo, aplanado y mezclado intenso.
Los ángulos de trabajo y la presión adicional en cada disco aseguran la penetración garantizada hasta en el suelo pesado y reseco y la arada del subsuelo perfecto del perfil a procesar.
Alojamiento de caucho de muy buena calidad para asegurar los óptimos ángulos de trabajo del disco .
Guiado profundo preciso con la condensación óptima del suelo.

Técnica

Grada Rápida Rastrojera Softer PRO

Posibilidad de instalación de herramienta delantera: Flexi-cut para cortar eficazmente restos vegetales o Flexi-board para aplanar terrones.

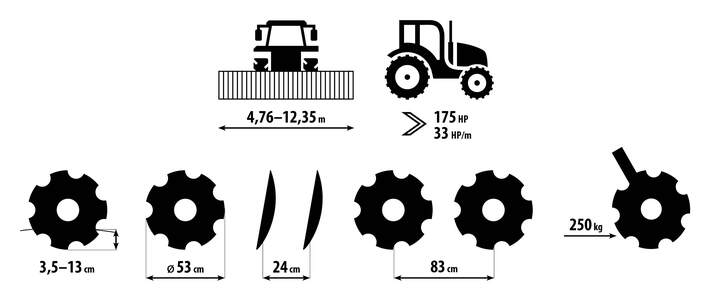

Discos de Ø 530 mm colocados simétricamente en dos filas para la arada a rastrojo. Profundidad de trabajo 3,5–13 cm.
Cilindro trasero tritura las glebas.

Discos con el filo por todo el perímetro

Los discos del diámetro de 530 mm están colocados en dos filas. Cada disco individual en el caso del avance a un obstáculo está protegido eficazmente gracias .al alojamiento de caucho.

Los discos penetran perfectamente en el suelo cortando restos vegetales.

Los discos están alojados en rodamientos sin mantenimiento con la vida útil enorme. La geometría óptima de los discos garantiza la alta calidad del trabajo con la productividad muy buena y porcentaje alto del abono con restos vegetales. Ni con el desgaste parcial los discos pierden el ángulo ideal de trabajo. La distancia de los discos con el tamaño de 24 cm asegura la buena pasabilidad de los restos vegetales.

Construcción robusta

Los materiales refinados de alta resistencia junto con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.

alojamiento de discos sin mantenimiento
alojamiento de caucho sin mantenimiento

Eje de transporte macizo con frenos

Mando desde la cabina del tractor.

Cojinetes sin mantenimiento SKF

El alojamiento de discos sin mantenimiento asegura el funcionamiento de la máquina sin la necesidad de la lubrificación.

Alojamiento de caucho sin mantenimiento

Трайно и без необходимост от поддръжка гумени(каучукови) лагери за адаптиране към терена със защита от претоварването.

Un disco - una cama

El alojamiento individual de cada disco en una cama independiente permite una mayor presión adicional y mejor penetración en el suelo, eliminando obturación y transmisión de impactos a cojinetes de los discos vecinos.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

Puntos de ajuste mínimos.
Puntos de lubrificación mínimos.

Ajuste hidráulico de la profundidad

La profundidad de trabajo de los discos puede ser ajustada cómodamente de modo hidráulico desde la cabina del tractor.

Mando seguro de la máquina

Ajuste y mando intuitivo.

Ajuste sencillo de desviadores laterales

Empatado preciso de las pasadas.

Mando hidráulico de Flexi-cut / Flexi-board

Mando desde la cabina del tractor, posibilidad de cambios durante la operación.

Solución inteligente de la construcción de la máquina

La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.

Hábil para trabajar en el campo gracias a la corta construcción compacta.
Bajos costos de funcionamiento gracias a la construcción ligera de la máquina sin la necesidad del peso adicional.
Limpieza automática muy buena del espacio entre el disco y la cama.

Ángulo agresivo de inclinación del disco

Asegura el arado de subsuelo por toda la superficie en cualquier profundidad de trabajo.

Filo por todo el perímetro de los discos

Penetración más fácil de los discos en el suelo.

Posición de transporte

Sistema único del abatimiento que permite abatir la máquina de ancho de trabajo de 12,35 m al ancho de transporte de 3 m y altura de 4 m que cumple los reglamentos para la circulación en vías públicas.

Ordenamiento simétrico de los discos

El ordenamiento simétrico de los discos elimina fuerzas laterales transmitidas al tractor.

Presión adicional automática de bastidores laterales

Bastidores laterales copian perfectamente las irregularidades del terreno gracias a la presión adicional hidráulica.

Medidor de profundidad

Legible fácilmente también durante el trabajo desde la cabina del tractor.

Herramienta delantera

Es posible suspender herramientas delanteras delante de los discos de trabajo. Se puede elegir entre rodillos de corte Flexicut o rastras niveladoras Flexiboard.

Alta pasabilidad de la máquina

Las camas de gancho facilitan la pasabilidad de la máquina.

Eje basculante de transporte

El eje basculante de transporte aumenta la presión adicional de discos de cultivo.

Cilindros en una fila

Los cilindros en una fila aseguran una compactación uniforme del suelo también en los ángulos y partes marginales del campo, posibilitando virados rápidos por medio de los cilindros en los puntos muertos.

Estable durante la circulación por carreteras

Gracias a la estructura maciza y rígida del bastidor y eje, la máquina es muy estable durante el transporte. Frenos neumáticos de dos mangueras aseguran un alto nivel de seguridad durante la circulación rápida y eficaz por carreteras.

Parámetros

Parámetros técnicos	Unidades	Softer 500 PRO	Softer 600 PRO	Softer 700 PRO	Softer 800 PRO
Anchura de trabajo	mm	4 930	5 900	6 850	7 560
Anchura de transporte	mm	3 000	3 000	3 000	3 000
Altura de transporte	mm	2 700	3 180	3 660	4 000
Longitud total de la máquina	mm	7 300	7 300	7 300	7 300
Profundidad de trabajo	mm	35–130	35–130	35–130	35–130
Cantidad de discos - fila delantera Cantidad de discos - fila trasera	ks	21 20	25 24	29 28	32 31
Diámetro de discos	mm	530	530	530	530
Rendimiento de trabajo	ha/h	4,9–7,4	5,9–8,9	6,9–10,3	7,6–11,3
Potencia necesaria ¹	kW HP	130–190 175–255	150–225 200–300	175–260 240–360	200–300 270–405
Velocidad de trabajo	km/h	10–15	10–15	10–15	10–15
Velocidad máxima de transporte ⁴	km/h	30	30	30	30
Accesibilidad máxima de pendiente	°	6	6	6	6
Dimensión de neumáticos - transporte		19.0/45–17 14 PR	19.0/45–17 14 PR	19.0/45–17 14 PR	19.0/45–17 14 PR
Tipo del freno / distribución ⁴		aire / de dos mangueras	aire / de dos mangueras	aire / de dos mangueras	aire / de dos mangueras
Presión necesaria	kPa	8,5	8,5	8,5	8,5
Cantidad de circuitos hidráulicos / presión ³	bar	3–6 / 200	3–6 / 200	3–6 / 200	3–6 / 200
Cantidad de acoplamientos hidráulicos / tipo ³		6–12 / ISO 12,5	6–12 / ISO 12,5	6–12 / ISO 12,5	6–12 / ISO 12,5
Requerimiento del enganche del tractor		TBZ cat. 3; enganche inferior K80; oja Ø 50, 70 mm
Peso de la máquina ²	kg	5 600	6 400	7 300	8 200

Parámetros técnicos	Unidades	Softer 1050 PRO	Softer 1250 PRO
Anchura de trabajo	mm	10 400	12 350
Anchura de transporte	mm	3 000	3 000
Altura de transporte	mm	3 850	4 000
Longitud total de la máquina	mm	7 900	7 900
Profundidad de trabajo	mm	35–130	35–130
Cantidad de discos - fila delantera Cantidad de discos - fila trasera	ks	44 45	52 53
Diámetro de discos	mm	530	530
Rendimiento de trabajo	ha/h	10,5–16	12–18
Potencia necesaria ¹	kW HP	265–400 355–535	305–465 410–625
Velocidad de trabajo	km/h	10–15	10–15
Velocidad máxima de transporte ⁴	km/h	30	30
Accesibilidad máxima de pendiente	°	6	6
Dimensión de neumáticos - transporte		550/45-22,5	550/45-22,5
Tipo del freno / distribución ⁴		aire / de dos mangueras	aire / de dos mangueras
Presión necesaria	kPa	8,5	8,5
Cantidad de circuitos hidráulicos / presión	bar	4 (6) / 200	4 (6) / 200
Cantidad de acoplamientos hidráulicos / tipo		6 / ISO 12,5	6 / ISO 12,5
Requerimiento del enganche del tractor		TBZ cat. 3; enganche inferior K80; oja Ø 50, 70 mm
Peso de la máquina ²	kg	13 000	13 800

¹ Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
² Peso de la máquina con el cilindro LTX.
³ Según el equipamiento de la máquina.
⁴ Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

Opcional

Galería de fotos

Vídeo

Archivos

Manuales de uso

Grada Rápida Rastrojera Softer PRO

Grada Rápida Rastrojera Softer 1050 PRO

Grada Rápida Rastrojera Softer 1250 PRO

Grada Rápida Rastrojera Softer 800 PRO

Accesorios

Rodillos

Rodillo de discos SDR

Diámetro	580 mm
Peso	220 kg/m

Rodillo ring doble DRR

Diámetro	540/540 mm
Peso	195 kg/m

V-ring doble DVR

Diámetro	600/600 mm
Peso	190 kg/m

Rodillo doble DR

Diámetro	400/350 mm
Peso	180 kg/m

Rodillo LTX

Diámetro	586 mm
Peso	200 kg/m

Rodillo de tubo TRS

Diámetro	600 mm
Peso	100 kg/m

Rodillo V VR

Diámetro	600 mm
Peso	175 kg/m

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Rodillos	TRS de tubos	DR doble	DRR ring doble	LTX
Trituración	●●○○	●●●○	●●●○	●●○○
Apisonamiento	●●●○	●●●○	●●●●	●●●●
Guiado profundo	●●●○	●●●●	●●●●	●●●●
Resistencia contra atascado	●○○○	●●●○	●●●●	●●●○
Conveniencia para suelos pedrosos	●●●○	●●●○	●●●○	●●●○
Conveniencia para suelos mojados	●○○○	●●○○	●●●●	●●●●
Suelos pesados	●●○○	●●●●	●●●●	●●●●
Suelos medianos	●●●○	●●●●	●●●●	●●●●
Suelos ligeros	●●●●	●●●●	●●●●	●●●○

Rodillos	SDR de discos	VR	DVR V-ring doble
Trituración	●●●○	●●●○	●●●○
Apisonamiento	●●●●	●●●●	●●●●
Guiado profundo	●●●●	●●●●	●●●●
Resistencia contra atascado	●●●○	●●●●	●●●●
Conveniencia para suelos pedrosos	●●●○	●●●○	●●●○
Conveniencia para suelos mojados	●●●●	●●●●	●●●●
Suelos pesados	●●●●	●●●●	●●●●
Suelos medianos	●●●●	●●●●	●●●●
Suelos ligeros	●●●○	●●●●	●●●●
