| 1 | Zona del cultivo de huellas de las ruedas del tractor El cultivo perfecto de las huellas elimina el brote irregular de las plantas después de la siembra. |
| 2 | Zona de aplanado de caballones básico de la superficie del suelo. La superficie del suelo perfectamente aplanada posibilita la siguiente compactación uniforme y cultivo de la cama de siembre. |
| 3 | Zona de compactación preliminar por cilindro delantero. El cilindro delantero tritura las glebas, sin embargo, también compacta el suelo hasta la profundidad recuperando la capilaridad del suelo. |
| 4 | Zona de creación de la cama de siembra. El suelo se cultiva por la sección de cultivo de azadas hasta la profundidad ajustada. La profundidad debería ser idéntica con la futura profundidad de la siembra. El uso de rejas en forma de flecha logra el rastrojado de toda la superficie y eliminación de la maleza. |
| 5 | Zona de aplanado de acirates detrás de la sección de cultivo por azadas. |
| 6 | Zona de compactación adicional por cilindro trasero. El cilindro tritura suavemente los terrones asegurando la compactación final de la cama de siembra recuperando plenamente la capilaridad del suelo. La capilaridad intensa de la humedad por el suelo hasta la superficie asegura el brote uniforme de las plantas hasta en períodos más secos. |
| 7 | Zona de aplanado de lomas final de la superficie del suelo. La rastra niveladora trasera o cilindros de acabado aseguran el aplanamiento perfecto y mínimos terrones para la siembra posterior. |

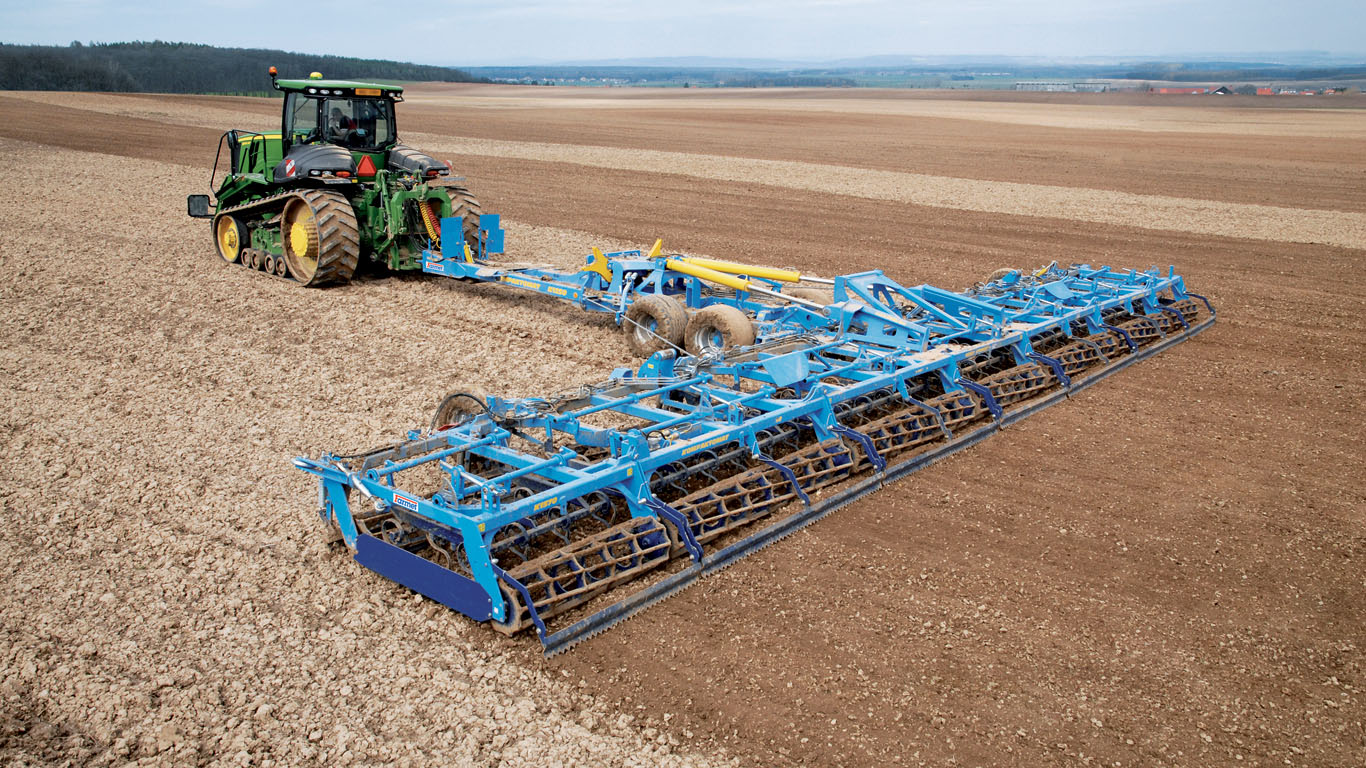

Los agregados de pre-siembra Kompaktomat son máquinas comprobadas para la preparación de pre-siembra del suelo después de la arada.
La variante de ancho grande de trabajo de la máquina Kompaktomat se fabrica en la anchura de trabajo 12,5 m y 15,7 m y se destina a empresas agrícolas gigantescas equipadas de tractores del rendimiento hasta 600 caballos de vapor.
Con un paso, el suelo queda tratado perfectamente en el estado requerido para la siembra de plantas. La ventaja de la máquina es el aplanamiento excelente de la superficie, trituración fina de glebas y creación de la cama de siembra bien compactada. El terreno queda perfectamente aplanado también gracias a listones niveladores que son capaces de aplanar y estirar hasta salientes grandes.
Los agregados de pre-siembra Kompaktomat son máquinas comprobadas para la preparación de pre-siembra del suelo después de la arada.
La variante de ancho grande de trabajo de la máquina Kompaktomat se fabrica en la anchura de trabajo 12,5 m y 15,7 m y se destina a empresas agrícolas gigantescas equipadas de tractores del rendimiento hasta 600 caballos de vapor.
Con un paso, el suelo queda tratado perfectamente en el estado requerido para la siembra de plantas. La ventaja de la máquina es el aplanamiento excelente de la superficie, trituración fina de glebas y creación de la cama de siembra bien compactada. El terreno queda perfectamente aplanado también gracias a listones niveladores que son capaces de aplanar y estirar hasta salientes grandes.
Gracias a la alta velocidad de trabajo es posible hasta con anchos más pequeños de la máquina Kompaktomat lograr grandes rendimientos de trabajo. Lo esencial es que gracias a su ingeniosa construcción y peso favorable, Kompaktomat logra preparar el suelo después de la arada con único paso dejando el suelo tratado no sólo en la superficie sino en todo el horizonte.

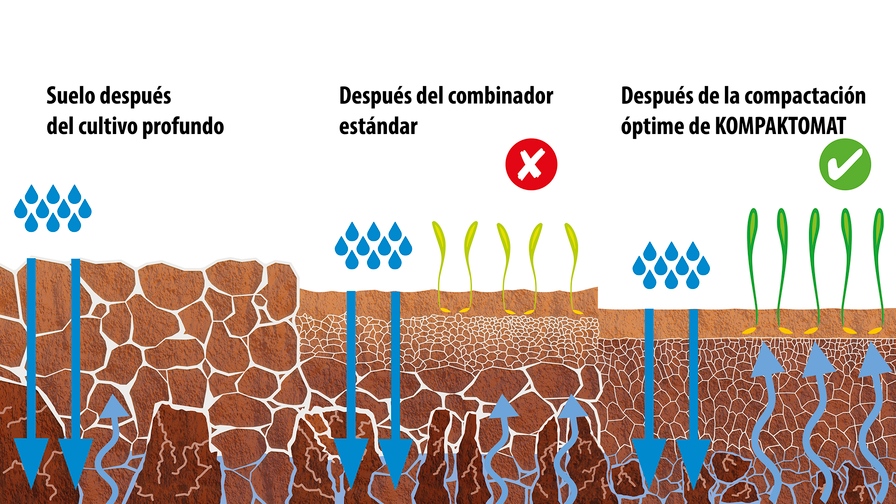

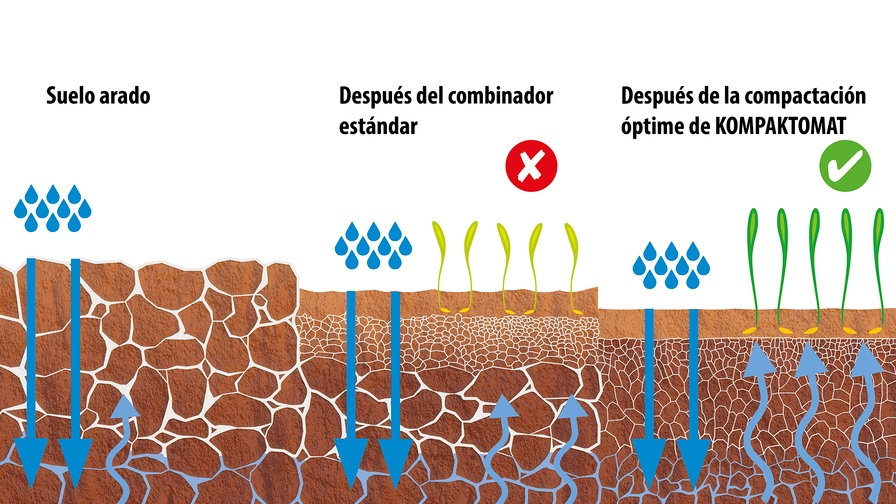

Kompaktomat realiza durante un paso varias operaciones de trabajo, después de las cuales el suelo queda aplanado y apisonado profundamente. En el suelo cultivado se recupera la capilaridad y en la profundidad requerida se crea la cama de siembra. Las glebas quedan trituradas finamente.
Por deseo del cliente es posible equipar el agregado con el ajuste hidráulico de la profundidad de la sección de azadas y del ajuste hidráulico de la niveladora delantera.
Los elementos de mando del agregado de pre-siembra están construidos considerando la máxima seguridad de los trabajadores. La construcción simple pero de buena calidad tiene exigencias mínimas del mantenimiento.

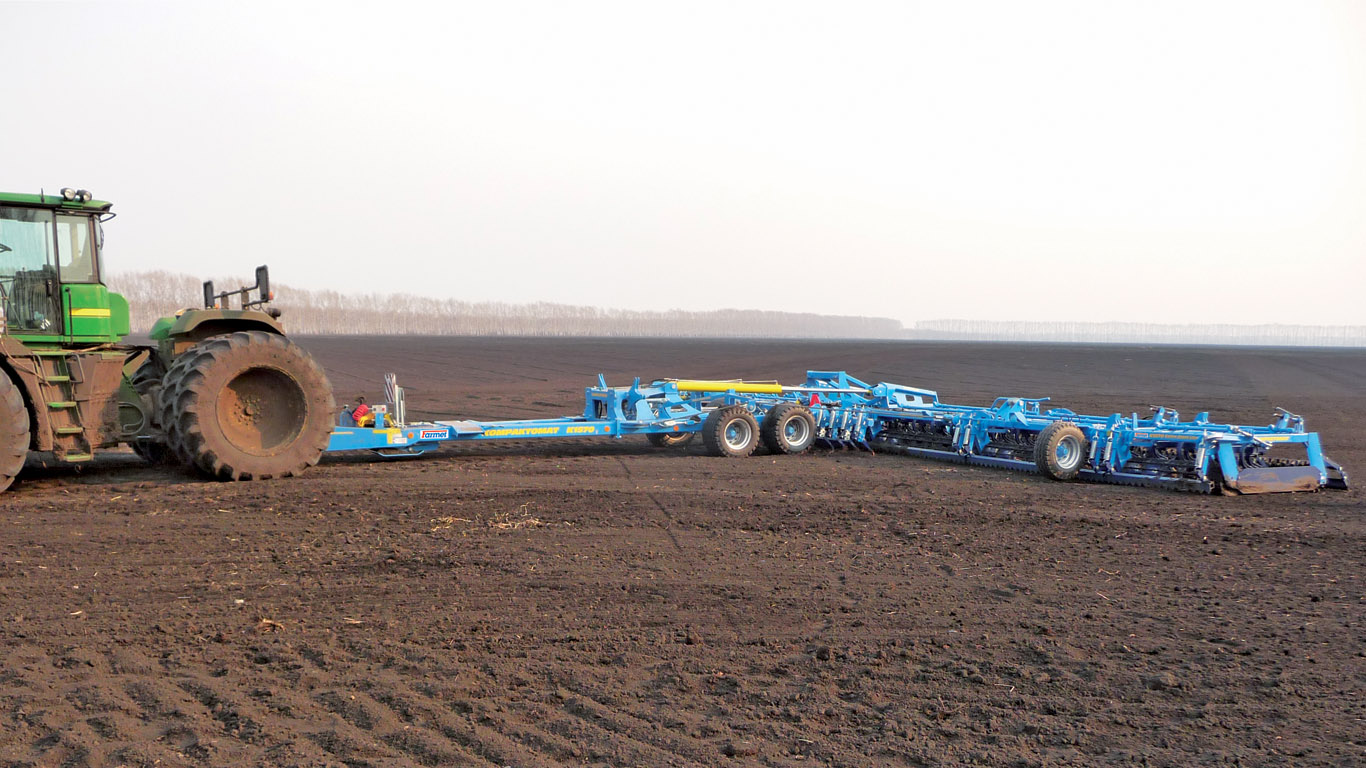

Todas las variantes se abaten para el transporte de modo que no superen la máxima anchura de transporte de 3 metros y la máxima altura de transporte de 4 metros. El abatimiento es hidráulico y plenamente automático.
Los materiales refinados de alta resistencia junto con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.
Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.
La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.
La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.
Las diferencias entre las diferentes secciones se describen más detalladamente en la ficha Accesorios
| Parámetros técnicos | Unidades | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Anchura de trabajo | mm | 12 500 | 15 700 |
| Anchura de transporte | mm | 3 000 | 3 000 |
| Altura de transporte 2 | mm | 3 500 | 3 500 |
| Longitud total de la máquina 2 | mm | 11 300 | 11 300 |
| Profundidad de trabajo | mm | 0–100 | 0–100 |
| Cantidad de rejas - de punta AL Cantidad de rejas - de cincel CF Cantidad de rejas - de punta AP |
uds. | 53 119 53 |
67 149 67 |
| Rendimiento de trabajo | ha/h | 12–15 | 13–20 |
| Potencia necesaria 1 | kW CV |
243 330 |
316 430 |
| Velocidad de trabajo | km/h | 10–14 | 10–14 |
| Velocidad máxima de transporte 4 | km/h | 25 | 25 |
| Accesibilidad máxima de pendiente | ° | 6 | 6 |
| Dimensión de neumáticos - transporte | 19,0/45-17 | 19,0/45-17 | |
| Tipo del freno / distribución 3 | aire / de dos mangueras | aire / de dos mangueras | |
| Presión necesaria 3 | kPa | 8,5 | 8,5 |
| Dimensión de frenos | 300/60 | 300/60 | |
| Cantidad de circuitos hidráulicos / presión | bar | 4–6 / 200 | 5–7 / 200 |
| Cantidad de acoplamientos hidráulicos / tipo | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Requerimiento de enganche del tractor |
mm | 600–650 | 600–650 |
| Requerimiento del gancho de tracción del tractor | mm | enganche inferior K80; ojal Ø 50, 70 mm | |
| Carga del eje | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Peso de la máquina 2 | kg | 10 500 | 12 500 |
| Parámetros técnicos | Unidades | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Anchura de trabajo | mm | 12 500 | 15 700 |
| Anchura de transporte | mm | 3 000 | 3 000 |
| Altura de transporte 2 | mm | 3 750 | 3 750 |
| Longitud total de la máquina 2 | mm | 11 550 | 11 550 |
| Profundidad de trabajo | mm | 0–100 | 0–100 |
| Cantidad de rejas - de punta AL Cantidad de rejas - de cincel CF Cantidad de rejas - de punta AP Cantidad de rejas - de punta AL4 |
uds. | 53 119 53 95 |
67 149 67 118 |
| Rendimiento de trabajo | ha/h | 12–15 | 13–20 |
| Potencia necesaria 1 | kW CV |
243 330 |
316 430 |
| Velocidad de trabajo | km/h | 10–14 | 10–14 |
| Velocidad máxima de transporte 4 | km/h | 25 | 25 |
| Accesibilidad máxima de pendiente | ° | 6 | 6 |
| Dimensión de neumáticos - transporte | 19,0/45-17 | 19,0/45-17 | |
| Tipo del freno / distribución 3 | aire / de dos mangueras | aire / de dos mangueras | |
| Presión necesaria 3 | kPa | 8,5 | 8,5 |
| Dimensión de frenos | 300/60 | 300/60 | |
| Cantidad de circuitos hidráulicos / presión | bar | 4–6 / 200 | 5–7 / 200 |
| Cantidad de acoplamientos hidráulicos / tipo | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Requerimiento de enganche del tractor |
mm | 600–650 | 600–650 |
| Requerimiento del gancho de tracción del tractor | mm | enganche inferior K80; ojal Ø 50, 70 mm | |
| Carga del eje | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Peso de la máquina 2 | kg | 11 200 | 13 500 |
1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 Peso de la variante de la máquina: cilindro delantero de listón, sección AP, cilindro trasero crosskill con niveladora.
3 Alternativa del tipo de frenos: hidráulicos, presión 130 ± 5 bar (destinada al mercado francés).
4 Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.
| Diámetro | 400 mm |
| Peso | 133 kg/m |
Se puede aplicar solamente como Rodillo trasero
Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.
| Diámetro | 400 mm |
| Peso | 185 kg/m |
Se puede aplicar solamente como Rodillo trasero
Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.
| Diámetro | 400 mm |
| Peso | 70 kg/m |
Se puede aplicar como cilindro trasero y cilindro delantero
Trituración de calidad de las glebas. Conveniente para condiciones húmedas.
| Diámetro | 400 mm |
| Peso | 63 kg/m |
Se puede aplicar como Rodillo trasero y Rodillo delantero.
Trituración de calidad de las glebas. No es muy conveniente para condiciones húmedas.
| Diámetro | 400 mm |
| Peso | 115 kg/m |
Se puede aplicar como Rodillo trasero y Rodillo delantero.
Trabajo de calidad en todos los tipos de suelos, buen guiado profundo, conveniente también para suelos más húmedos.
Muy importante es la selección correcta del tipo del rodillo que participa considerablemente en la calidad final del tratamiento La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.
| Rodillos | Crosskill CR |
DCR crosskill doble | BR de listón | SB de espiral de listón | RR ring |
|---|---|---|---|---|---|
| Trituración | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Apisonamiento | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Guiado profundo | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Resistencia contra atascado | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Conveniencia para suelos pedrosos | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Conveniencia para suelos mojados | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Suelos pesados | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Suelos medianos | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Suelos ligeros | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Para la sección AL / AP.
Para la sección CF.
Para la sección CF.
La sección de azadas dispone de rejas de punta de anchura de 25 cm en dos filas. Cada reja está asegurada por ballesta. Esta sección de azadas es conveniente para suelos más ligeros sin restos vegetales. Detrás de la reja se encuentra por estándar el listón nivelador ajustable en cuanto a la altura.
La sección de azadas dispone de cinceles estrechos de 3,5 cm en cuatro filas. Esta sección de azadas es conveniente para el tratamiento del suelo en primavera cuando no es deseable sacar a la superficie la tierra húmeda, o para suelos pesados. Detrás de las rejas, por estándar se instala la barra de rectificación.
La sección de azadas universal dispone de rejas de punta de anchura de 25 cm en dos filas. Las rejas están instaladas en portacuchillas con la geometría que mejora el paso de restos vegetales. Por eso la sección de azadas es conveniente para terrenos con una mayor aparición de restos vegetales triturados y para suelos pesados. Detrás de la reja se encuentra por estándar el listón nivelador ajustable en cuanto a la altura.
| Secciones | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Cantidad de filas de las rejas (uds.) / Distancia entre filas (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Niveladora detrás de las rejas | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Tratamiento de toda la superficie | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos ligeros | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos medianos | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos pesados | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos pedrosos | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Conveniencia para suelos mojados | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Resistencia contra atascado | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 La sección se destina a Kompaktomat LONG. Gracias a una distancia mutua más larga, la transitabilidad es más fácil.
Borra huellas del tractor de desbloqueo automática con la azada de punta. Conveniente para suelos ligeros, donde no hay riesgo que glebas húmedas se saquen a la superficie.
Borra huellas del tractor de desbloqueo automática con la azada de cincel. Conveniente para suelos más pesados, donde hay riesgo que glebas húmedas se saquen a la superficie.
Rastra niveladora desbloqueada automáticamente en el perfil dentado. Construcción maciza para el aplanado preciso del surco grueso.
FL = rastra fija mecánica, FH = rastra fija hidráulica.
Aplanamiento pasivo del suelo después del Rodillo trasero. Posibilidad de aplicar detrás de todos los tipos de cilindros traseros.
Topes rotativos para un ajuste más agresivo de la rastra niveladora trasera.
Trituración activa de glebas restantes después del Rodillo trasero.
Trituración activa de glebas restantes después del Rodillo trasero.
Ojal para el enganche inferior ø 50mm o ø 70 mm. Máxima carga vertical del ojal de tiro 3 000 kg.
Ojal para el enganche inferior K80. Máxima carga vertical del ojal de tiro 3 000 kg.
Aumento de la productividad:
Se puede instalar también posteriormente a máquinas más viejas.
Aumento de la productividad:
Se puede instalar también posteriormente a máquinas más viejas.
