| 1 | Zona del cultivo de huellas de las ruedas del tractor El cultivo perfecto de las huellas elimina el brote irregular de las plantas después de la siembra. |
| 2 | Zona de aplanado de lomos básica de la superficie del suelo. La superficie del suelo perfectamente aplanada posibilita la siguiente compactación uniforme y cultivo de la cama de siembra. |
| 3 | Zona de compactación preliminar por cilindro delantero. El cilindro delantero tritura los terrones, sin embargo, también compacta el suelo hasta la profundidad recuperando la capilaridad del suelo. |
| 4 | Zona de creación de la cama de siembra. El suelo se cultiva por la sección de cultivo de azadas hasta la profundidad ajustada. La profundidad debería ser idéntica con la futura profundidad de la siembra. El uso de rejas en forma de flecha logra el rastrojado de toda la superficie y eliminación de la maleza. |
| 5 | Zona de aplanado de surcos detrás de la sección de cultivo por azadas. |
| 6 | Zona de compactación adicional por cilindro trasero. El cilindro tritura suavemente los terrones asegurando la compactación final de la cama de siembra recuperando plenamente la capilaridad del suelo. La capilaridad intensa de la humedad por el suelo hasta la superficie asegura el brote uniforme de las plantas hasta en períodos más secos. |
| 7 | Zona de aplanado de surcos final de la superficie del suelo. La rastra niveladora trasera asegura el aplanado perfecto y mínimos terrones para la siembra posterior. |
Los agregados de pre-siembra Kompaktomat son máquinas comprobadas para la preparación de pre-siembra del suelo después de la arada. Con un paso, el suelo queda tratado perfectamente en el estado requerido para la siembra de plantas.
La ventaja de la máquina es el aplanamiento excelente de la superficie, trituración fina de glebas y creación de la cama de siembra bien condensada. El terreno queda perfectamente aplanado también gracias a listones niveladores que son capaces de aplanar y estirar hasta salientes grandes.
Los agregados de pre-siembra Kompaktomat son máquinas comprobadas para la preparación de pre-siembra del suelo después de la arada. Con un paso, el suelo queda tratado perfectamente en el estado requerido para la siembra de plantas.
La ventaja de la máquina es el aplanamiento excelente de la superficie, trituración fina de glebas y creación de la cama de siembra bien condensada. El terreno queda perfectamente aplanado también gracias a listones niveladores que son capaces de aplanar y estirar hasta salientes grandes.
Gracias a la alta velocidad de trabajo es posible hasta con anchos más pequeños de la máquina Kompaktomat lograr grandes rendimientos de trabajo. Lo esencial es que gracias a su ingeniosa construcción y peso favorable, Kompaktomat logra preparar el suelo después de la arada con único paso dejando el suelo tratado no sólo en la superficie sino en todo el horizonte.

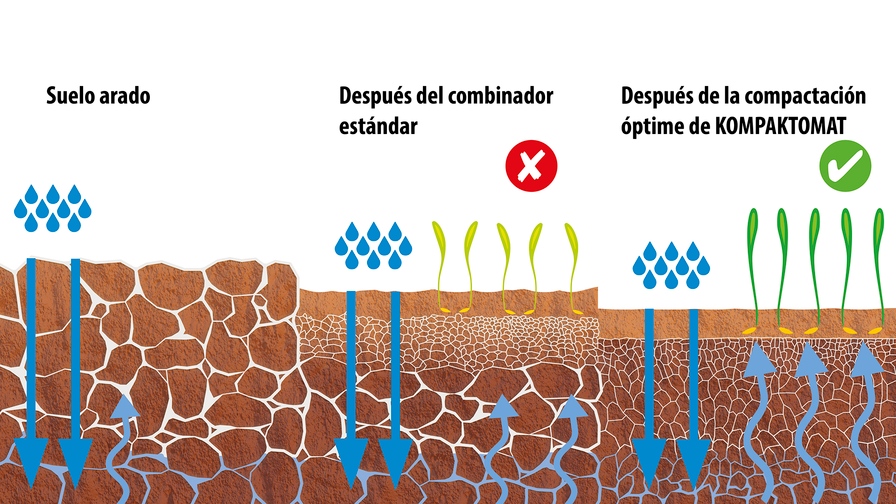

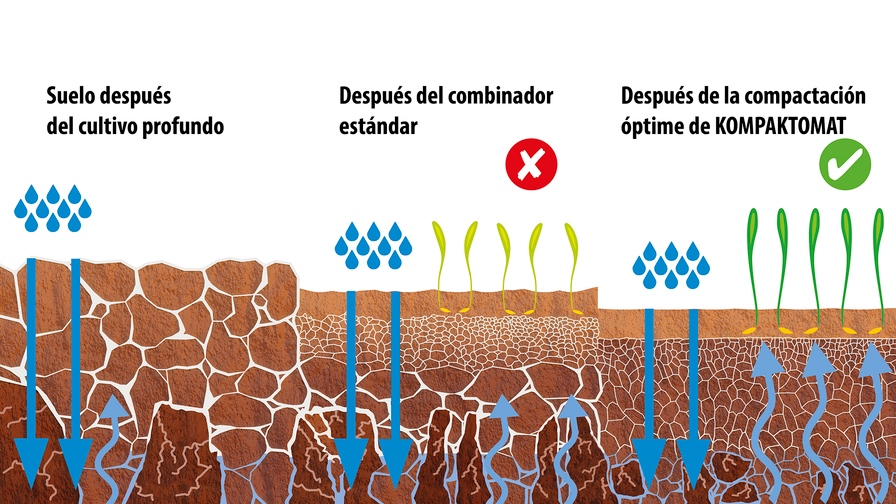

Kompaktomat realiza durante un paso varias operaciones de trabajo, después de las cuales el suelo queda aplanado y apisonado profundamente. En el suelo cultivado se recupera la capilaridad y en la profundidad requerida se crea la cama de siembra. Las glebas quedan trituradas finamente.
Gracias a la alta velocidad de trabajo es posible hasta con anchos más pequeños de la máquina Kompaktomat lograr grandes rendimientos de trabajo. Lo esencial es que gracias a su ingeniosa construcción y peso favorable, Kompaktomat logra preparar el suelo después de la arada con único paso dejando el suelo tratado no sólo en la superficie sino en todo el horizonte.
Kompaktomat realiza durante un paso varias operaciones de trabajo, después de las cuales el suelo queda aplanado y apisonado profundamente. En el suelo cultivado se recupera la capilaridad y en la profundidad requerida se crea la cama de siembra. Las glebas quedan trituradas finamente.
Los elementos de mando del agregado de pre-siembra están construidos considerando la máxima seguridad de los trabajadores. La construcción simple pero de buena calidad tiene exigencias mínimas del mantenimiento.
Los materiales refinados de alta resistencia junto con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.
Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.
Las diferencias entre las diferentes secciones se describen más detalladamente en la ficha Accesorios
| Parámetros técnicos | Unidades | Kompaktomat K 250 N |
Kompaktomat K 300 N |
Kompaktomat K 400 NS |
Kompaktomat K 500 NS |
Kompaktomat K 600 NS |
|---|---|---|---|---|---|---|
| Anchura de trabajo | mm | 2 580 | 3 000 | 4 000 | 5 000 | 6 000 |
| Anchura de transporte | mm | 2 580 | 3 000 | 3 000 | 3 000 | 3 000 |
| Longitud total de la máquina | mm | 2 640 | 2 640 | 2 930 | 3 200 | 3 200 |
| Profundidad de trabajo | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Cantidad de rejas - de punta AL Cantidad de rejas - de cincel CF Cantidad de rejas - de punta AP |
uds. | 11 26 11 |
13 30 12 |
18 39 16 |
23 49 23 |
27 59 24 |
| Rendimiento de trabajo | ha/h | 2–3 | 2,2–3,2 | 3–4 | 5–6 | 6–7,2 |
| Potencia necesaria 1 | kW CV |
55 75 |
70 95 |
90 125 |
120 165 |
130 180 |
| Velocidad de trabajo | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Velocidad máxima de transporte 3 | km/h | 20 | 20 | 20 | 20 | 20 |
| Accesibilidad máxima de pendiente | ° | 11 | 11 | 6 | 6 | 6 |
| Cantidad de circuitos hidráulicos / presión | bar | 0 | 0 | 1–3 / 200 | 1–3 / 200 | 1–3 / 200 |
| Cantidad de acoplamientos hidráulicos / tipo | uds. | 0 | 0 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 |
| Requerimiento del enganche del tractor | TBZ cat. 2 | TBZ cat. 2 | TBZ cat. 3 | TBZ cat. 3 | TBZ cat. 3 | |
| Requerimiento del enganche del tractor. Distancia entre articulaciones inferiores (medida en ejes de las articulaciones) | mm | 870 ± 1,5 | 870 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 |
| Requerimiento del enganche del tractor. Diámetro del orificio de articulaciones inferiores de enganche para bulones de enganche de la máquina. | mm | 29 | 29 | 37,5 | 37,5 | 37,5 |
| Requerimiento del enganche del tractor. Diámetro del orificio de la articulación superior de enganche para el bulón de enganche de la máquina. | mm | 26 | 26 | 32,5 | 32,5 | 32,5 |
| Peso de la máquina 2 | kg | 1 155 | 1 510 | 2 670 | 3 150 | 3 500 |
1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 Peso de la variante de la máquina: cilindro delantero de listón, sección AP, cilindro trasero crosskill con niveladora.
3 Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.
N - máquina montada
NS - máquina montada abatible
| Diámetro | 400 mm |
| Peso | 133 kg/m |
Se puede aplicar solamente como Rodillo trasero
Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.
| Diámetro | 400 mm |
| Peso | 185 kg/m |
Se puede aplicar solamente como Rodillo trasero
Excelente trabajo en suelos ligeros, medianos y pesados, condensación y trituración de glebas de calidad. En comparación con el Rodillo crosskill, tritura más intensamente las glebas.
| Diámetro | 400 mm |
| Peso | 70 kg/m |
Se puede aplicar como cilindro trasero y cilindro delantero
Trituración de calidad de las glebas. Conveniente para condiciones húmedas.
| Diámetro | 400 mm |
| Peso | 63 kg/m |
Se puede aplicar como Rodillo trasero y Rodillo delantero.
Trituración de calidad de las glebas. No es muy conveniente para condiciones húmedas.
| Diámetro | 400 mm |
| Peso | 115 kg/m |
Se puede aplicar como Rodillo trasero y Rodillo delantero.
Trabajo de calidad en todos los tipos de suelos, buen guiado profundo, conveniente también para suelos más húmedos.
Muy importante es la selección correcta del tipo del rodillo que participa considerablemente en la calidad final del tratamiento La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.
| Rodillos | Crosskill CR |
DCR crosskill doble | BR de listón | SB de espiral de listón | RR ring |
|---|---|---|---|---|---|
| Trituración | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Apisonamiento | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Guiado profundo | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Resistencia contra atascado | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Conveniencia para suelos pedrosos | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Conveniencia para suelos mojados | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Suelos pesados | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Suelos medianos | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Suelos ligeros | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Para la sección AL / AP.
Para la sección CF.
Para la sección CF.
La sección de azadas dispone de rejas de punta de anchura de 25 cm en dos filas. Cada reja está asegurada por ballesta. Esta sección de azadas es conveniente para suelos más ligeros sin restos vegetales. Detrás de la reja se encuentra por estándar el listón nivelador ajustable en cuanto a la altura.
La sección de azadas dispone de cinceles estrechos de 3,5 cm en cuatro filas. Esta sección de azadas es conveniente para el tratamiento del suelo en primavera cuando no es deseable sacar a la superficie la tierra húmeda, o para suelos pesados. Detrás de las rejas, por estándar se instala la barra de rectificación.
La sección de azadas universal dispone de rejas de punta de anchura de 25 cm en dos filas. Las rejas están instaladas en portacuchillas con la geometría que mejora el paso de restos vegetales. Por eso la sección de azadas es conveniente para terrenos con una mayor aparición de restos vegetales triturados y para suelos pesados. Detrás de la reja se encuentra por estándar el listón nivelador ajustable en cuanto a la altura.
| Secciones | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Cantidad de filas de las rejas (uds.) / Distancia entre filas (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Niveladora detrás de las rejas | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Tratamiento de toda la superficie | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos ligeros | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos medianos | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos pesados | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Conveniencia para suelos pedrosos | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Conveniencia para suelos mojados | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Resistencia contra atascado | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 La sección se destina a Kompaktomat LONG. Gracias a una distancia mutua más larga, la transitabilidad es más fácil.
Kompaktomat K 500 NS + K 600 NS
La construcción de la máquina montada no permite colocar los borra huellas directamente a la máquina. Por este motivo es posible fijar entre el tractor y la máquina montada el bastidor adicional con cultivadores de huellas. La construcción de borra huellas se fija en la máquina en el enganche de tres puntos.
Kompaktomat K 300 N + K 400 NS
La construcción de la máquina montada no permite colocar los borra huellas directamente a la máquina. Por este motivo es posible fijar entre el tractor y la máquina montada el bastidor adicional con cultivadores de huellas. La construcción de borra huellas se fija en la máquina en el enganche de tres puntos.
Rastra niveladora desbloqueada automáticamente en el perfil dentado. Construcción maciza para el aplanado preciso del surco grueso.
FL = rastra fija mecánica, FH = rastra fija hidráulica.
Rastra niveladora con el desbloqueo automático de independientes segmentos flexibles. Mejor trituración de glebas.
L = Flexi-board, FB = Flexi-board hidráulica.
Aplanamiento pasivo del suelo después del Rodillo trasero. Posibilidad de aplicar detrás de todos los tipos de cilindros traseros.
Topes rotativos para un ajuste más agresivo de la rastra niveladora trasera.
Trituración activa de glebas restantes después del Rodillo trasero.
Trituración activa de glebas restantes después del Rodillo trasero.
Aumento de la productividad:
Se puede instalar también posteriormente a máquinas más viejas.
Aumento de la productividad:
Se puede instalar también posteriormente a máquinas más viejas.
