| 1 | Jäljekobestuspiid. Traktorijälgede täiuslik kobestamine välistab taimede ebaühtlase tärkamise pärast külvamist. |
| 2 | Esilibisti mullapinna tasandamiseks. Täpselt tasandatud mullapind on eelduseks ühtlasele ja täpsele külvikihi kobestusele. |

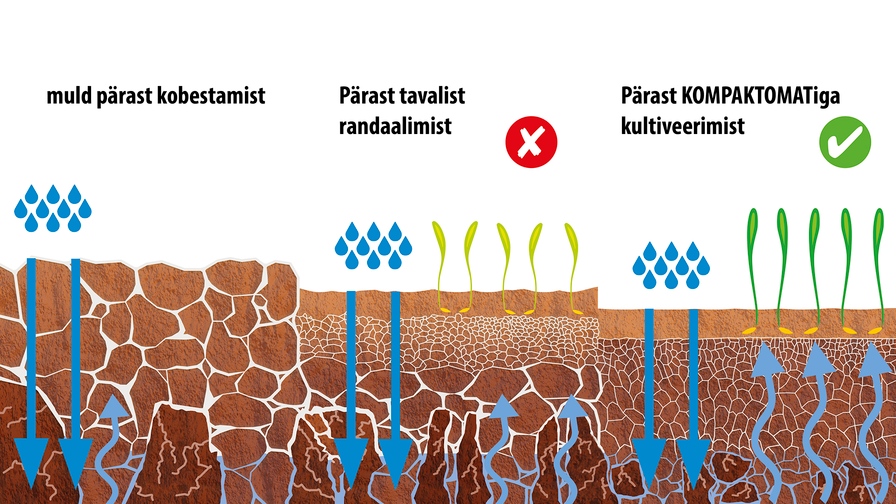

| 3 | Pinnase eeltihendus eesmise rulli abil. Esirull purustab mullakamakad ja samal ajal tihendab pinnast ning tagab selle kapillaarsuse. |
| 4 | Pinnas kobestatakse ettenähtud sügavuseni, mis peaks olema sama kui tulevane külvisügavus. Hanijalg-piiotsad lõikavad pinnase horisontaalsuunas läbi kogu töösügavuselt, hävitades samal ajal ka umbrohtu. |
| 5 | Pinnasetasandus piisektsiooni taga vahelibistiga. |
| 6 | Rullid murendavad peeneks väiksemadki kamakad tagavad külvikihi lõpliku tihendamise, nii et mulla kapillaarsus ning niiskusrežiim oleks täielikult tagatud. Niiskuse säilimine mullas tagab taimede hea tärkamise isegi kuival külviajal. |
| 7 | Tagumine sälkserv-libisti tagab täiusliku pinnatasandamise järgnevaks külviks. |
Külvieelsed kombikultivaatorid Kompaktomat on end tõestanud masinad, mis on mõeldud mulla külvieelseks ettevalmistamiseks pärast kündmist.
Masina Kompaktomat suure töölaiusega varianti toodetakse töölaiusega 12,5 m ja 15,7 m ning see on mõeldud väga suurtele põllumajandusettevõtetele, mille on traktorid võimsusega kuni 600 hj.
Ühe ülesõiduga on muld täielikult haritud ja see on valmis kultuuride külvamiseks. Masina eelis on pinna suurepärane tasandamine, kamakate peenestamine ja hästi tihendatud külvivao tekitamine. Maa tasandatakse veatult ka tänu libistitele, mis suudavad tasandada ja laiali ajada ka väga suuri ebatasasusi.
Külvieelsed kombikultivaatorid Kompaktomat on end tõestanud masinad, mis on mõeldud mulla külvieelseks ettevalmistamiseks pärast kündmist.
Masina Kompaktomat suure töölaiusega varianti toodetakse töölaiusega 12,5 m ja 15,7 m ning see on mõeldud väga suurtele põllumajandusettevõtetele, mille on traktorid võimsusega kuni 600 hj.
Ühe ülesõiduga on muld täielikult haritud ja see on valmis kultuuride külvamiseks. Masina eelis on pinna suurepärane tasandamine, kamakate peenestamine ja hästi tihendatud külvivao tekitamine. Maa tasandatakse veatult ka tänu libistitele, mis suudavad tasandada ja laiali ajada ka väga suuri ebatasasusi.
Tänu suurele töökiirusele võib ka väiksema töölaiusega masinate Kompaktomat abil saavutada suure jõudluse. Seejuures on oluline, et tänu oma läbimõeldud konstruktsioonile ja soodsale massile suudab Kompaktomat mulla pärast kündi ette valmistada ühe ülesõiduga, kusjuures mulda haritakse mitte ainult pindmiselt, vaid kogu profiilis.
Kompaktomat teeb ühe ülesõiduga mitu tööd, mille käigus mulla pind silutakse ja muld tihendatakse sügavalt. Kobestatud mullas on taastunud kapillaarsus ja loodud vajaliku sügavusega külvivaod. Kamakad on peenestatud.
Soovi korral on võimalik kombikultivaatori varustamine käpasektsiooni sügavuse ja esilibisti hüdraulilise reguleerimisega.
Külvieelse kombikultivaatori juhtseadeldiste konstrueerimisel on arvesse võetud maksimaalse ohutuse tagamist töötajatele. Lihtsal, kuid kvaliteetsel konstruktsioonil on minimaalne hooldusvajadus.
Kõiki variante saab panna transportimiseks kokku nii, et need ei ületa maksimaalset transpordilaiust 3 meetrit ega maksimaalset transpordikõrgust 4 meetrit. Kokkupanemine on hüdrauliline ja täisautomaatne.
Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.
Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.
Selle masina konstruktsiooni eelis on selle otstarvete paljusus ja seadistatavus, mis tagavad laiad kasutusvõimalused.
Selle masina konstruktsiooni eelis on selle otstarvete paljusus ja seadistatavus, mis tagavad laiad kasutusvõimalused.
Sektsioonide vahelisi erinevusi on täpsemalt kirjeldatud jaotises Tarvikud
| Tehnilised andmed | Ühikud | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Töölaius | mm | 12 500 | 15 700 |
| Transpordilaius | mm | 3 000 | 3 000 |
| Transpordikõrgus 2 | mm | 3 500 | 3 500 |
| Masina kogupikkus 2 | mm | 11 300 | 11 300 |
| Töösügavus | mm | 0–100 | 0–100 |
| Hanijalgkäppade arv – AL Peitelkäppade arv – CF Hanijalgkäppade – AP |
tk | 53 119 53 |
67 149 67 |
| Tööjõudlus | ha/h | 12–15 | 13–20 |
| Veovahend 1 | kW hj |
243 330 |
316 430 |
| Töökiirus | km/h | 10–14 | 10–14 |
| Maksimaalne transpordikiirus 4 | km/h | 25 | 25 |
| Maksimaalne mäkketõusuvõime | ° | 6 | 6 |
| Rehvide suurus – transport | 19,0/45-17 | 19,0/45-17 | |
| Piduri tüüp / süsteem 3 | õhk / kahe voolikuga | õhk / kahe voolikuga | |
| Vajalik rõhk 3 | kPa | 8,5 | 8,5 |
| Pidurite suurus | 300/60 | 300/60 | |
| Hüdrauliliste ahelate arv / rõhk | bar | 4–6 / 200 | 5–7 / 200 |
| Hüdroühenduste arv / tüüp | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Vajalik traktori haakeseadeldis |
mm | 600–650 | 600–650 |
| Vajalik traktori haakeseadeldis | mm | alumine haakeseadeldis K80; aas Ø 50, 70 mm | |
| Teljekoormus | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Masina mass 2 | kg | 10 500 | 12 500 |
| Tehnilised andmed | Ühikud | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Töölaius | mm | 12 500 | 15 700 |
| Transpordilaius | mm | 3 000 | 3 000 |
| Transpordikõrgus 2 | mm | 3 750 | 3 750 |
| Masina kogupikkus 2 | mm | 11 550 | 11 550 |
| Töösügavus | mm | 0–100 | 0–100 |
| Hanijalgkäppade arv – AL Peitelkäppade arv – CF Hanijalgkäppade – AP Hanijalgkäppade arv – AL4 |
tk | 53 119 53 95 |
67 149 67 118 |
| Tööjõudlus | ha/h | 12–15 | 13–20 |
| Veovahend 1 | kW hj |
243 330 |
316 430 |
| Töökiirus | km/h | 10–14 | 10–14 |
| Maksimaalne transpordikiirus 4 | km/h | 25 | 25 |
| Maksimaalne mäkketõusuvõime | ° | 6 | 6 |
| Rehvide suurus – transport | 19,0/45-17 | 19,0/45-17 | |
| Piduri tüüp / süsteem 3 | õhk / kahe voolikuga | õhk / kahe voolikuga | |
| Vajalik rõhk 3 | kPa | 8,5 | 8,5 |
| Pidurite suurus | 300/60 | 300/60 | |
| Hüdrauliliste ahelate arv / rõhk | bar | 4–6 / 200 | 5–7 / 200 |
| Hüdroühenduste arv / tüüp | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Vajalik traktori haakeseadeldis |
mm | 600–650 | 600–650 |
| Vajalik traktori haakeseadeldis | mm | alumine haakeseadeldis K80; aas Ø 50, 70 mm | |
| Teljekoormus | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Masina mass 2 | kg | 11 200 | 13 500 |
1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 Masina järgmise variandi mass: eesmine varbrull, AP-sektsioon, tagumine crosskill-rull koos libistiga.
3 Alternatiivne piduritüüp: hüdraulilised, rõhk 130 ± 5 baari (mõeldud Prantsusmaa turule).
4 Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.
| Läbimõõt | 400 mm |
| Mass | 133 kg/m |
Saab kasutada ainult tagarullina.
Töötab suurepäraselt kergetel, keskmistel ja rasketel muldadel, tihendab kvaliteetselt ja murendab kamakaid.
| Läbimõõt | 400 mm |
| Mass | 185 kg/m |
Võib kasutada ainult tagarullina.
Töötab suurepäraselt kergetel, keskmistel ja rasketel muldadel, tihendab kvaliteetselt ja murendab kamakaid. Murendab kamakaid intensiivsemalt kui crosskill-rull.
| Läbimõõt | 400 mm |
| Mass | 70 kg/m |
Võib kasutada nii esi- kui ka tagarullina.
Murendab kvaliteetselt kamakaid. Sobib niisketesse tingimustesse.
| Läbimõõt | 400 mm |
| Mass | 63 kg/m |
Võib kasutada nii esi- kui ka tagarullina.
Murendab kvaliteetselt kamakaid. Ei sobi päris hästi niisketesse tingimustesse.
| Läbimõõt | 400 mm |
| Mass | 115 kg/m |
Võib kasutada nii esi- kui ka tagarullina.
Kvaliteetne töö igat tüüpi mullal, korralik sügavuse säilitamine, sobib ka niiskematele muldadele.
Väga oluline on valida õigesti rulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.
| Rull | Crosskill-rull CR |
Topelt-crosskill-rull DCR |
Varbrull BR |
Spiraalvarbrull SB |
Rõngasrull RR |
|---|---|---|---|---|---|
| Peenestamine | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tihendamine | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Sügavuse hoidmine | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Ummistumiskindlus | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Sobivus kivistele muldadele | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Sobivus märgadele muldadele | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Rasked mullad | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Keskmised mullad | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Kerged | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Sektsiooni AL / AP jaoks.
Sektsiooni CF jaoks.
Sektsiooni CF jaoks.
Käpasektsioon on varustatud kahes reas paiknevate 25 cm laiuste hanijalgkäppadega. Iga käpp on kaitstud lehtvedruga. See käpasektsioon sobib kergemate mullatingimuste puhul, kui taimejäägid puuduvad. Käppade järel paikneb standardselt reguleeritava kõrgusega tasandusliist.
Käpasektsioon on varustatud neljas reas paiknevate 3,5 cm laiuste kitsaste peitlitega. See käpasektsioon sobib mulla kevadiseks harimiseks, kui ei ole soovitatav märga mulda pinnale vedada, või kasutamiseks rasketel muldadel. Käppade järel paikneb standardselt tasandusliist.
Universaalne käpasektsioon on varustatud kahes reas paiknevate 25 cm laiuste hanijalgkäppadega. Käpad on kinnitatud sellise geomeetriaga vannastele, mis parandab taimejääkide läbitavust. Seetõttu sobib see käpasektsioon põldudele, kus esineb rohkem purustatud taimejääke, samuti rasketele muldadele. Käppade järel paikneb standardselt reguleeritava kõrgusega tasandusliist.
| Sektsioon | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Käparidade arv (tk) / Ridade samm (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Libisti käppade järel | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Lausharimine | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Sobivus kergetele muldadele | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Sobivus keskmistele muldadele | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Sobivus rasketele muldadele | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Sobivus kivistele muldadele | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Sobivus märgadele muldadele | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Ummistumiskindlus | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Sektsioon on mõeldud masinale Kompaktomat LONG. Tänu suuremale vahele on sellel parem läbivus.
Automaatselt vabastatav hanijalgkäpaga traktori rattajälgede kobesti. Sobib kergematele muldadele, kus ei ole niiskete kamakate pinnale vedamise ohtu.
Automaatselt vabastatav peitelkäpaga traktori rattajälgede kobesti. Sobib raskematele muldadele, kus on niiskete kamakate pinnale vedamise oht.
Automaatselt vabastatav hambulise profiiliga libisti. Massiivne konstruktsioon jämedate vagude täpseks tasandamiseks.
FL = mehaaniline fikseeritud libisti, FH = hüdrauliline fikseeritud libisti.
Mulla passiivne tasandamine pärast tagarulli. Võimalik kasutada igat tüüpi tagarullide järel.
Pööratavad piirikud võimaldavad tagumist liistlibistit agressiivsemaks seada.
Pärast tagarulli alles jäänud kamakate aktiivseks peenestamiseks.
Pärast tagarulli alles jäänud kamakate aktiivseks peenestamiseks.
Aas alumise haakeseadeldise jaoks Ø 50 mm või Ø 70 mm. Veoaasa maksimaalne vertikaalne koormus 3 000 kg.
Aas alumise haakeseadeldise K80 jaoks. Veoaasa maksimaalne vertikaalne koormus 3 000 kg.
Tööviljakuse suurenemine:
Saab paigaldada täiendavalt ka vanematele masinatele.
Tööviljakuse suurenemine:
Saab paigaldada täiendavalt ka vanematele masinatele.
