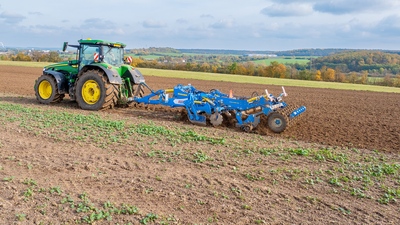

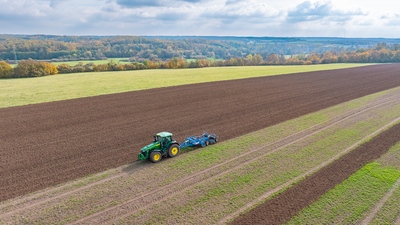

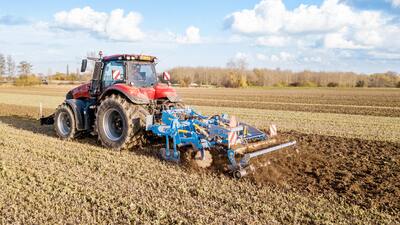

Sügavkobesti DIGGER

Pinnasekobestamine koos intensiivse segamisega kuni 50 cm sügavuselt

Sügavkobesti Digger

Tehnoloogia

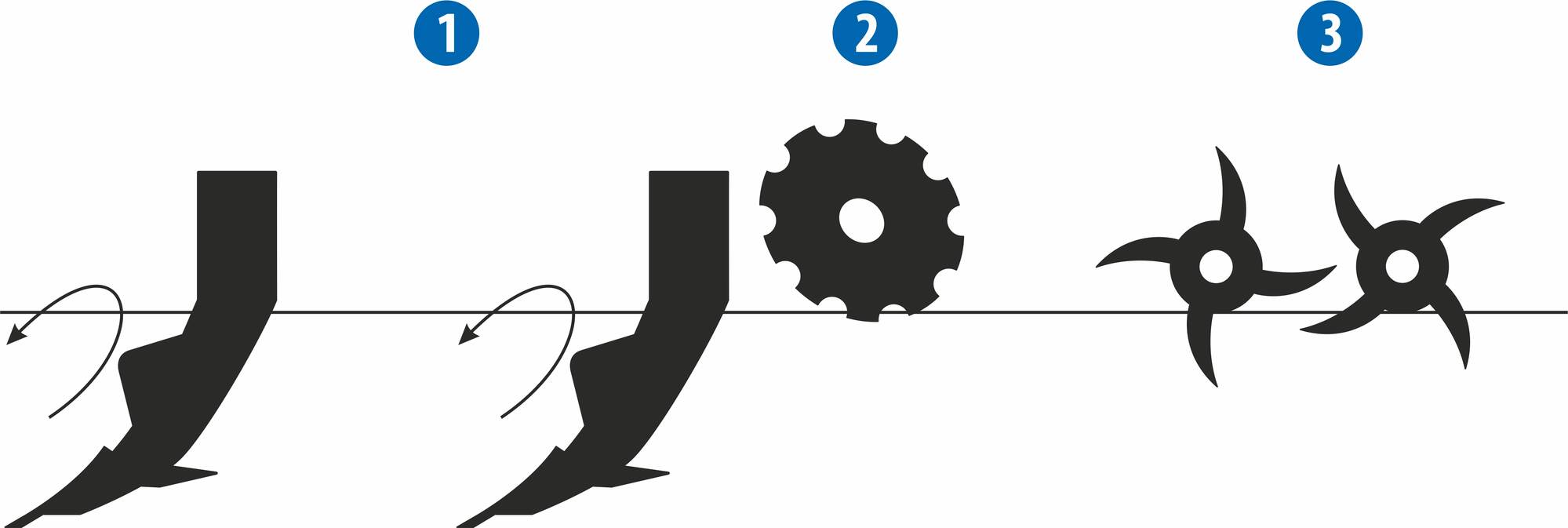

1	Sügavkobestamise tsoon koos taimejääkide segamisega. Töösügavus 25–50 cm. Erikujulised madala tõmbetakistusega tööorganid tagavad suurepärase tungimise tihedasse pinnasesse. Piid asuvad kahes reas. Äärmuslikes tingimustes saab tõmbetakistuse vähendamiseks kasutada ainult ühte piirida.
2	Tasanduskettad tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
3	Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu.

Väetise annustamine

Väetist laotatakse töödeldud mulda kahel kõrgusel.

Suur jõudlus

Käppade uus kuju tagab väga väikese veotakistuse ja võimaldab suurt töökiirust kuni 12 km/h.
Käpad tungivad kergesti mulda ja kobestavad seda ilma seda läbi segamata künnialuse kihi bioloogiliselt mitteaktiivse mullaga.
Võimalus tõsta üks käparida üles rasketes tingimustes, näiteks märgades kohtades, põllu servas või teede lahtikündmisel pärast saagi koristamist.
Kaks rida käppi tagavad masina väga hea stabiilsuse ja sügavuse täpse hoidmise ilma vajaduseta maapinda järgivate rataste järele. Raami suur, 750 mm kliirens tagab suurepärase läbitavuse.

Käppade uus kuju tagab väga väikese veotakistuse ja võimaldab suurt töökiirust kuni 12 km/h.
Käpad tungivad kergesti mulda ja kobestavad seda ilma seda läbi segamata künnialuse kihi bioloogiliselt mitteaktiivse mullaga.
Võimalus tõsta üks käparida üles rasketes tingimustes, näiteks märgades kohtades, põllu servas või teede lahtikündmisel pärast saagi koristamist.
Kaks rida käppi tagavad masina väga hea stabiilsuse ja sügavuse täpse hoidmise ilma vajaduseta maapinda järgivate rataste järele. Raami suur, 750 mm kliirens tagab suurepärase läbitavuse.

Tehnika

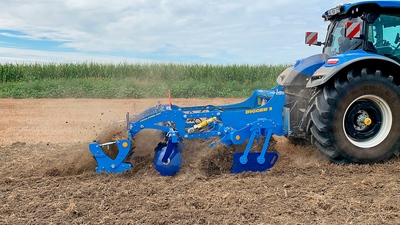

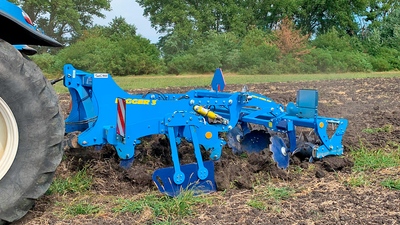

Sügavkobesti Digger N

Kahes reas paiknevad massiivsed käpad sügavaks kobestamiseks 25–50 cm sügavuselt.
Tasanduskettad lenduvate kamakate peatamiseks ja mullavaalude tasandamiseks.
Tagumine topeltpiikrull mätaste ja mullakamakate peenestamiseks.

Sügavkobesti Digger N

Kahes reas paiknevad massiivsed käpad sügavaks kobestamiseks 25–50 cm sügavuselt.
Tasanduskettad lenduvate kamakate peatamiseks ja mullavaalude tasandamiseks.
Tagumine topeltpiikrull mätaste ja mullakamakate peenestamiseks.

Sügavkobesti Digger N

Kahes reas paiknevad massiivsed käpad sügavaks kobestamiseks 25–50 cm sügavuselt.
Tasanduskettad lenduvate kamakate peatamiseks ja mullavaalude tasandamiseks.
Tagumine topeltpiikrull mätaste ja mullakamakate peenestamiseks.

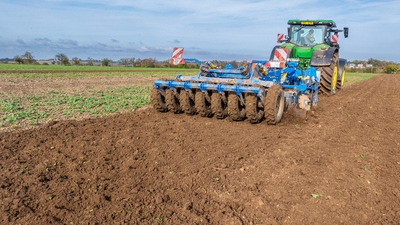

Sügavkobesti Digger P

Kahes reas paiknevad massiivsed käpad sügavaks kobestamiseks 25–50 cm sügavuselt.
Tasanduskettad lenduvate kamakate peatamiseks ja mullavaalude tasandamiseks.
Tagumine topeltpiikrull mätaste ja mullakamakate peenestamiseks.
Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.

Kontsepti Digger variandid



1	Digger N mehhaaniline kivikaitse	4	Digger N Fert+ COMPACT integreeritud väetisekolu, väetamine samaaegselt kahel sügavusel
2	Digger N hüdrauliline kivikaitse	5	Digger P Fert+ COMPACT tiisel ja tagarull, integreeritud väetisekolu, väetamine samaaegselt kahel sügavusel
3	Digger N Fert+ eesmine väetisekolu, väetamine samaaegselt kahel sügavusel	6	Digger P HW järelveetav väetisemahuti HW, väetamine samaaegselt kahel sügavusel

Masina variandid

Tänu eri variantidele suudab see masin täita erisuguseid nõudmisi vastavalt teie vajadustele. Vaadake variante, mida teil on võimalik meie käest saada.

Masina baasvariandid

Digger N - Baasvariant

Käppade hüdraulilise kivikaitse ja tasandusketastega masin.

Digger N - Ilma tasandusketasteta

Käppade hüdraulilise kivikaitsega, kuid ilma tasandusketasteta masin.

Digger N - Mehaaniline kaitse

Käppade mehaanilise kivikaitse ja tasandusketastega masin.

Digger N - Mehaaniline kaitse, ilma tasandusketasteta

Käppade mehaanilise kivikaitse, kuid ilma tasandusketasteta masin.

Digger N Fert+

Eesmise väetisekolu ja kahel sügavusel väetamisega masin.

Digger N Fert+ Compact

Integreeritud väetisekolu ja kahel sügavusel väetamisega masin.

Digger P Fert+ Compact

Tiisli ja tagumise rehvrulliga poolrippmasin. Integreeritud väetisekolu ja kahel sügavusel väetamisega.

Digger P HW

Poolrippmasin, millel on väetisemahuti HW ja kahel sügavusel väetamine.

Tugev konstruktsioon

Oluliste sõlmede juures on kasutatud väga tugevaid vääristatud materjale, et tagada pikk kasutusaeg.
Rippraam on kavandatud suurele koormusele ja kompaktne.
Käppadel on pika kasutusaja tagamiseks volframkarbiidplaadid.

Käppade kaitse

Käppadel on hüdrauliline kaitse rakendumisjõuga 1100 kg käpa otsale, samuti on võimalik valida mehaanilise kivikaitsega variant.

Käppade mehaaniline kaitse

Käppade mehaanilise kaitsega variant – liiga suure takistuse korral kaitsesegment puruneb.

Käppade pikem kasutusiga

Piiotsad on varustatud volframkarbiidplaatidega, mis tagavad käppade pika kasutusaja, väikese kulumise ja optimaalse geomeetria säilimise.

Tasanduskettad

Tasanduskettad tasandavad haritud mulda tagumiste piikrullide ees ja tagavad ühltase mullapinna.

Rull

Tagumine topeltpiikrull mätaste ja mullakamakate peenestamiseks tagab mulla külvieelse ettevalmistuse kvaliteedi minimeeritud harimise korral või sügisese põhiharimise kevadkülvi jaoks.

Käpad

Hanijalgadega käpad viivad väga hästi taimejäägid mulda ning tasanduskettad ja topeltpiikrull tasandavad vaod täpselt.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

Töösügavuse reguleerimine

Töösügavuse lihtne reguleerimine pööratavate seibide abil. Tööasendis toetub masin tagumisele topeltpiikrullile.

Kettakõrguse manuaalne reguleerimine

Katmisketaste kõrguse põhiline reguleerimine toimub tagarulli kinnituse parallelogrammi abil ühtlaselt. Mehaanilise reguleerimise vändad on mõeldud täppisreguleerimiseks.

Kettakõrguse hüdrauliline juhtimine

Kasutusmugavuse suurendamiseks saab masina varustada tasandusketaste hüdraulilise seadistusega (lisavarustus).

Surve reguleerimine

Topeltpiikrulli 1. rea surve lihtne mehaaniline reguleerimine. Survega muudetakse mullakamakate peenestamise intensiivsust. Rull on varustatud hooldusvabade laagritega, mis on hästi kaitstud.

Käppade tõstmine

Kui muld on paiguti tihkem või maa väga raske, siis saab eesmise käparea üles tõsta ja vähendada sellega ajutiselt masina veotakistust. Käppade tõstmine on hea ka parema isepuhastumise tagamiseks.

Hanijalgade asend

Tiivakeste kõrgust on võimalik muuda kolme asendi vahel valimisega, et saavutada nii optimaalne taimejääkide mulda viimine eri harimissügavuste puhul.

Küljepiirded

Ülesõitude täpsemaks sidumiseks saab masina varustada küljepiiretega, mille kõrgust saab reguleerida ja mis järgivad automaatselt maapinda.

Kuulkraanid

Käppade kinnituse hüdrauliliste ahelate lahtiühendamise lihtsustamiseks masina seisma jätmisel on need varustatud kuulkraanidega.

Parameetrid

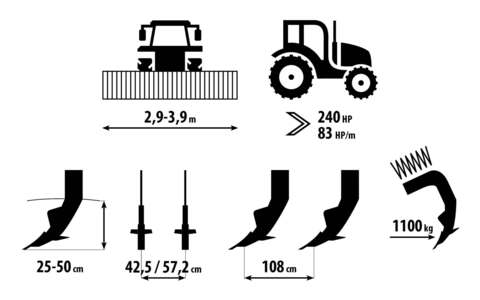

Tehnilised andmed	Ühikud	Digger 3 N	Digger 4 N
Töölaius	mm	2 900	3 900
Transpordilaius	mm	2 990	3 990
Transpordikõrgus	mm	1 790	1 790
Masina kogupikkus	mm	3 520─4 000	3 520─4 000
Töösügavus	mm	250─500	250─500
Käppade arv	tk	5 / 7	9
Käppade samm	mm	572 / 425	425
Käparidade arv	tk	2	2
Ridade samm	mm	950	950
Hanijalgadega käpa laius	mm	295	295
Raami kliirens	mm	750	750
Tööjõudlus	ha/h	2,4─3,6	3,1─4,7
Veovahend ¹	kW hj	180─270 240─360	240─360 330─450
Töökiirus	km/h	8─12	8─12
Maksimaalne transpordikiirus ²	km/h	25	25
Maksimaalne mäkketõusuvõime	°	11	11
Vajalik traktori haakeseadeldis		3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4
Masina mass	kg	2 200─2 800	2 900─3 700

Tehnilised andmed	Ühikud	Digger 3 Fert+	Digger 4 Fert+	Digger 3 Fert+ Compact	Digger 4 Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P Fert+ Compact
Töölaius	mm	2 900	3 900	2 990	3 990	2 990	3 990
Transpordilaius	mm	2 990	3 990	2 990	3 990	2 990	3 990
Transpordikõrgus	mm	2 790	2 790	3 500	3 500	3 500	3 500
Masina kogupikkus	mm	3 520─4 000	3 520─4 000	3 645─4 125	3 645─4 125	7 720	7 720
Töösügavus	mm	250─500	250─500	250─500	250─500	250─500	250─500
Kolu maht	l			2 000	2 000	2 000	2 000
Väetise annustamise vahemik	kg/ha			70─300	70─300	70─300	70─300
Käppade arv	tk	7	9	7	9	7	9
Käppade samm	mm	425	425	425	425	425	425
Käparidade arv	tk	2	2	2	2	2	2
Ridade samm	mm	950	950	950	950	950	950
Tiivakestega käpa laius	mm	295	295	295	295	295	295
Raami kliirens	mm	750	750	750	750	750	750
Tööjõudlus	ha/h	2,4─3,6	3,1─4,7	2,4─3,6	3,4─4,7	2,4─3,6	3,4─4,7
Veovahend ¹	kW hj	180─270 240─360	240─360 330─450	180─270 240─360	240─360 330─450	220─330 300─450	265─400 360─540
Töökiirus	km/h	8 - 12	8─12	8─12	8─12	8─12	8─12
Maksimaalne transpordikiirus ²	km/h	25	25	25	25	20	20
Maksimaalne mäkketõusuvõime	°	11	11	11	11	11	11
Vajalik traktori haakeseadeldis		3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4; alumine haakeseadeldis K80; aas Ø 50, 70 mm
Masina mass	kg	2 250─2 850	2 950─3 750	2 860─3 460	3 800─4 600	6 900─7 500	7 900─8 700

Tehnilised andmed	Ühikud	Digger 3 P HW	Digger 4 P HW	Falcon HW
Töölaius	mm	2 900	3 900
Transpordilaius	mm	2 990	3 990	2 990
Transpordikõrgus	mm	2 790	2 790	2 600
Masina kogupikkus	mm	10 980	10 980	7 500
Töösügavus	mm	250─500	250─500
Kolu maht	l	5 000	5 000	5 000
Väetise annustamise vahemik	kg/ha	70─300	70─300	70─300
Käppade arv	tk	7	9
Käppade samm	mm	425	425
Käparidade arv	tk	2	2
Ridade samm	mm	950	950
Tiivakestega käpa laius	mm	295	295
Raami kliirens	mm	750	750
Tööjõudlus	ha/h	2,4─3,6	3,1─4,7
Veovahend ¹	kW hj	220─300 300─450	265─400 360─540
Töökiirus	km/h	8─12	8─12
Maksimaalne transpordikiirus ²	km/h	30	30	30
Maksimaalne mäkketõusuvõime	°	11	11	11
Rehvide suurus – transport		650/65R-30,5	650/65R-30,5	650/65R-30,5
Vajalik traktori haakeseadeldis		3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4	3-punkt. haakes., kat. 3 ja 4; alumine haakeseadeldis K80; aas Ø 50, 70 mm
Masina mass	kg	5 150 - 5 750	5 850 - 6 650	2 900

¹ Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
² Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

Seadmed

Fotogalerii

Video

Failid

Kasutusjuhendid

Sügavkobesti Digger

Sügavkobesti Digger 3 N

Sügavkobesti Digger 4 N

Tarvikud

Rullid

Terasrull SDR

Läbimõõt	580 mm
Mass	220 kg/m

Topeltpiikrull DSR

Läbimõõt	570/570 mm
Mass	175 kg/m

Lisatav külgrull

Väga oluline on valida õigesti tagarulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rull järeltihendab mulda ning murendab ja tasandab seda veelgi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull	Ketasrull SDR	Topeltpiikrull DSR
Peenestamine	●●●○	●●○○
Tihendamine	●●●●	●●●○
Sügavuse hoidmine	●●●●	●●●●
Ummistumiskindlus	●●●○	●●●●
Sobivus kivistele muldadele	●●●○	●●●○
Sobivus märgadele muldadele	●●●●	●●●●
Rasked mullad	●●●●	●●●●
Keskmised mullad	●●●●	●●●●
Kerged	●●●○	●●●○
