Tüükultivaator DUOLENT NS

Pinnasekobestamine ja taimejääkide suurepärane segamine kuni 35 cm sügavuselt

Tüükultivaator Duolent

Tehnoloogia

Duolent NS: Kõrrekoorimine 6–20 cm sügavuselt

Duolent NS: Kobestamine kuni 35 cm sügavuselt

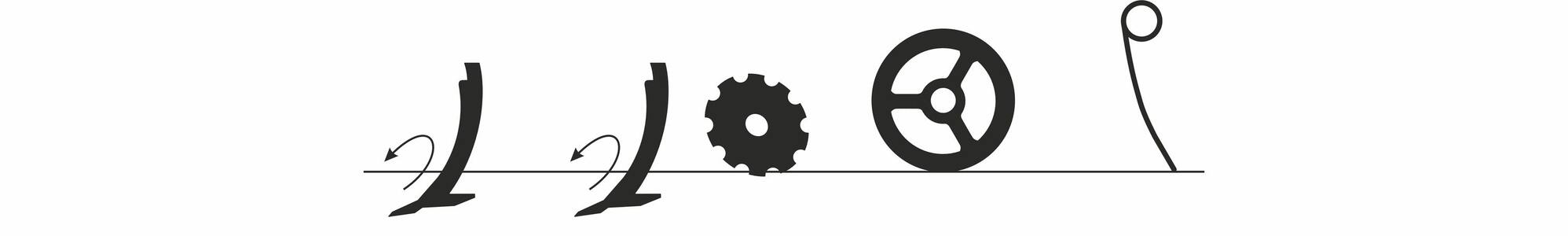

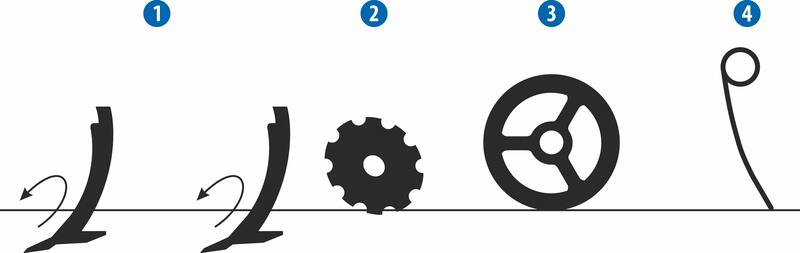

1	Lai töösügavuse vahemik – 6–35 cm. Hanijalg-tiivad lõikavad pinnast horisontaalsuunas kogu töölaiuses, töösügavus 6 - 20 cm. Kahes reas asuvad harimispiid tagavad mulla väga hea kobestamise ja intensiivse segunemise taimejääkidega, tänu väiksemale veotakistusele on vajalik veojõud väiksem.
2	Tasanduskettad tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
3	Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu.

Väetise laotamise variandid

Väetis asetatakse töödeldud mullaprofiili põhja.

Osa väetist asetatakse töödeldud mullaprofiili põhja ja osa vahetult pinna alla, ka hajutatult.

Väetis laotatakse vahetult pindmisse kihti hajutatult.

Suur võimsus ja kvaliteetne töö

Suur töökiirus kuni 12 km/h.
Väike veotakistus ja mulla suurepärane segamine tänu käppade optimaalsele kujule.
Suurepärane taimejääkide läbitavus tänu käppade 420 mm sammule.
Spiraalne pöördhõlm vannase ees mullavoo pööramiseks.
Hooldusvabad tööorganid on minimaalse kulumise tagamiseks varustatud volframkarbiidplaatidega.

Suur töökiirus kuni 12 km/h.
Väike veotakistus ja mulla suurepärane segamine tänu käppade optimaalsele kujule.
Suurepärane taimejääkide läbitavus tänu käppade 420 mm sammule.
Spiraalne pöördhõlm vannase ees mullavoo pööramiseks.
Hooldusvabad tööorganid on minimaalse kulumise tagamiseks varustatud volframkarbiidplaatidega.

Tehnika

Tüükultivaator Duolent DX N/NS

Kahes reas paiknevad massiivsed käpad kobestavad kvaliteetselt ja viivad taimejäägid mulda.
Tasanduskettad peene mulla pinnastruktuuri loomiseks.
Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.

Tüükultivaator Duolent DX N/NS

Kahes reas paiknevad massiivsed käpad kobestavad kvaliteetselt ja viivad taimejäägid mulda.
Tasanduskettad peene mulla pinnastruktuuri loomiseks.
Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.

Tugev konstruktsioon

Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line^® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.

Väga tugevad materjalid

Oluliste sõlmede juures on kasutatud väga tugevaid vääristatud materjale, et tagada pikk kasutusaeg. Suurele koormusele kavandatud raam väga tugevast terasest.

Kulumiskindel teras

End tõestanud konstruktsiooniga käpad on valmistatud väga tugevast ja kulumiskindlast terasest.

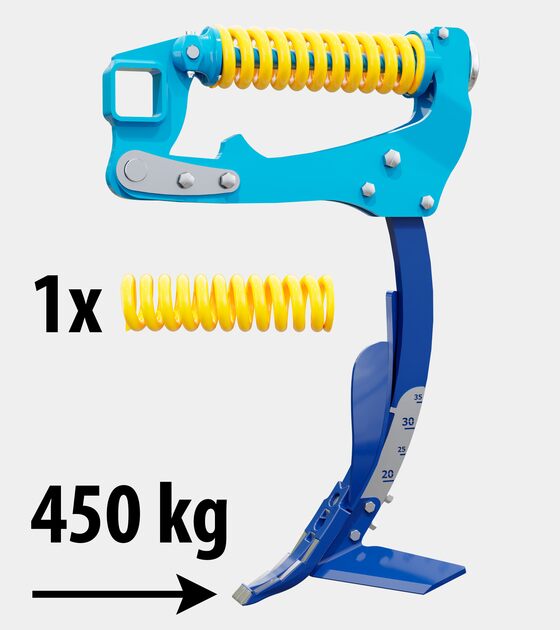

Vedrukaitse

Vastupidav ja hooldusvaba vedrukaitse, millel on suur, 450 kg rakendumisjõud.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

Minimaalselt reguleerimiskohti.
Minimaalselt määrimiskohti.

Töösügavuse reguleerimine

Töösügavuse lihtne reguleerimine silindritel olevate tihvtidega.

Reguleeritavad tasanduskettad

Muudetava kõrgusega tasanduskettad, mis tasandavad mullapinna.

Tasandusketaste hüdrauliline reguleerimine

Lisavarustus. Ketaste lihtne, kiire ja mugav reguleerimine traktori kabiinist ka põllul töötamise ajal.

Nutikalt lahendatud masina konstruktsioon

Selle masina konstruktsiooni eelis on väga paindlik seadistatavus, mis tagab laiad kasutusvõimalused.

Täielik töölaius

Töölaius 3,8 meetrit.

Kokkupandult kasutamine

Suurema sügavuseni kobestamisel võib külgsektsioonid kokku klappida ja kasutada väiksema võimsusega traktorit.

Lauskõrrekoorimine

Hanijalg-tiibadega on võimalik teha põllul lauskõrrekoorimine kuni 20 cm sügavuselt.

Külviseade Micro Drill

Masina nutikas konstruktsioon võimaldab külviseadme Micro Drill paigaldamist, mis on mõeldud vahekultuuride külvamiseks ja kõrreliste otsekülviks.

Täpsem teave külviseadme Micro Drill kohta >

Parameetrid

Tehnilised andmed	Ühikud	Duolent DX 210 N	Duolent DX 300 N	Duolent DX 350 N
Töölaius	mm	2 100	3 000	3 500
Transpordilaius	mm	2 230	3 000	3 500
Transpordikõrgus	mm	1 400	1 400	1 400
Masina kogupikkus	mm	3 350	3 350	3 350
Töösügavus	mm	60─350	60─350	60─350
Käppade arv	tk	5	7	9
Käppade samm	mm	420	420	420
Käparidade arv	tk	2	2	2
Ridade samm	mm	780	780	780
Kivikaitse rakendumisjõud	kg	450	450	450
Raami kliirens	mm	880	880	880
Tasandusketaste läbimõõt	mm	460	460	460
Tööjõudlus	ha/h	1,7─2,5	2,4─3,6	2,8─4,2
Veovahend ¹	kW hj	65─110 90─135	90─135 120─180	105─160 140─210
Töökiirus	km/h	8─12	8─12	8─12
Maksimaalne transpordikiirus ²	km/h	20	20	20
Maksimaalne mäkketõusuvõime	°	6	6	6
Hüdrauliliste ahelate arv / rõhk	bar
Hüdroühenduste arv / tüüp
Vajalik traktori haakeseadeldis		3-punkt. haakes., kat. 2	3-punkt. haakes., kat. 2 ja 3	3-punkt. haakes., kat. 2 ja 3
Masina mass	kg	1 060	1 375	1 585

Tehnilised andmed	Ühikud	Duolent DX 380 NS	Duolent DX 460 NS	Duolent DX 550 NS
Töölaius	mm	3 800	4 600	5 500
Transpordilaius	mm	2 200	3 000	3 000
Transpordikõrgus	mm	2 500	2 500	2 500
Masina kogupikkus	mm	3 350	3 350	3 350
Töösügavus	mm	60─350	60─350	60─350
Käppade arv	tk	9	11	13
Käppade samm	mm	420	420	420
Käparidade arv	tk	2	2	2
Ridade samm	mm	780	780	780
Kivikaitse rakendumisjõud	kg	450	450	450
Raami kliirens	mm	880	880	880
Tasandusketaste läbimõõt	mm	460	460	460
Tööjõudlus	ha/h	3,1─4,5	3,7─5,5	4,4─6,6
Veovahend ¹	kW hj	120─180 160─240	150─225 200─300	180─270 240─360
Töökiirus	km/h	8─12	8─12	8─12
Maksimaalne transpordikiirus ²	km/h	20	20	20
Maksimaalne mäkketõusuvõime	°	6	6	6
Hüdrauliliste ahelate arv / rõhk	bar	1 / 200	1 / 200	1 / 200
Hüdroühenduste arv / tüüp		2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5
Vajalik traktori haakeseadeldis		3-punkt. haakes., kat. 2 ja 3	3-punkt. haakes., kat. 3	3-punkt. haakes., kat. 3
Masina mass	kg	2 220	2 515	2 870

¹ Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
² Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

N - rippmasin
NS - kokkupandav rippmasin

Seadmed

Fotogalerii

Video

Failid

Kasutusjuhendid

Tüükultivaator Duolent

Tüükultivaator Duolent DX 210 N

Tüükultivaator Duolent DX 380 NS

Tüükultivaator Duolent DX 460 NS

Tüükultivaator Duolent DX 550 NS

Tarvikud

Rullid

Crosskill-rull CR

Läbimõõt	400 mm
Mass	180 kg/m

Terasrull SDR

Läbimõõt	580 mm
Mass	220 kg/m

Topeltrull DR

Läbimõõt	400/300 mm
Mass	135 kg/m

LTX-rull

Läbimõõt	586 mm
Mass	200 kg/m

Rõngasrull RR

Läbimõõt	520 mm
Mass	160 kg/m

Varbrull TRS

Läbimõõt	600 mm
Mass	100 kg/m

V-rull VR

Läbimõõt	600 mm
Mass	175 kg/m

Väga oluline on valida õigesti tagarulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rull järeltihendab mulda ning murendab ja tasandab seda veelgi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull	Varbrull TRS	Topeltrull DR	Rõngasrull RR	LTX
Peenestamine	●●○○	●●●○	●●●○	●●○○
Tihendamine	●●●○	●●●○	●●●●	●●●●
Sügavuse hoidmine	●●●○	●●●●	●●●●	●●●●
Ummistumiskindlus	●○○○	●●●○	●●●●	●●●○
Sobivus kivistele muldadele	●●●○	●●●○	●●●○	●●●○
Sobivus märgadele muldadele	●○○○	●●○○	●●●●	●●●●
Rasked mullad	●●○○	●●●●	●●●●	●●●●
Keskmised mullad	●●●○	●●●●	●●●●	●●●●
Kerged	●●●●	●●●●	●●●●	●●●○

Rull	Ketasrull SDR	Crosskill-rull CR	VR
Peenestamine	●●●○	●●●●	●●●○
Tihendamine	●●●●	●●●●	●●●●
Sügavuse hoidmine	●●●●	●○○○	●●●●
Ummistumiskindlus	●●●○	●●○○	●●●●
Sobivus kivistele muldadele	●●●○	●●○○	●●●○
Sobivus märgadele muldadele	●●●●	●●○○	●●●●
Rasked mullad	●●●●	●●●●	●●●●
Keskmised mullad	●●●●	●●●○	●●●●
Kerged	●●●○	●●○○	●●●●

Töövahendid

Peitel 75 CARBIDE

Käpa laius	75 mm
Käpa paksus	15 mm
Käpa materjalitugevus	kuni 55 HRC
Volframkarbiidplaadi kõvadus	kuni 92 HRA
Käpa kasutusaeg	+ 100-200 %

Peitel 75 MULTICARBIDE

Käpa laius	75 mm
Käpa materjalitugevus	kuni 55 HRC
Volframkarbiidplaadi kõvadus	kuni 92 HRA
Käpa kasutusaeg	+ 150-400 %

Peitel 75 MULTICARBIDE PRO

Käpa laius	75 mm
Käpa materjalitugevus	kuni 55 HRC
Volframkarbiidplaadi kõvadus	kuni 92 HRA
Käpa kasutusaeg	+ 200-500 %

Vasak tiib

Parem tiib

Peitel 40 CARBIDE

Käpa laius	40 mm
Käpa paksus	25 mm
Käpa materjalitugevus	kuni 55 HRC
Volframkarbiidplaadi kõvadus	kuni 92 HRA
Käpa kasutusaeg	+ 100-200 %
Diislikütuse kulu	- 10 %
