| 1 | Un ameublissement parfait favorise la levée des plantes après le semis. |
| 2 | Une surface de sol nivelée avec précision permet un compactage et un ameublissement uniformes du lit de semence. |

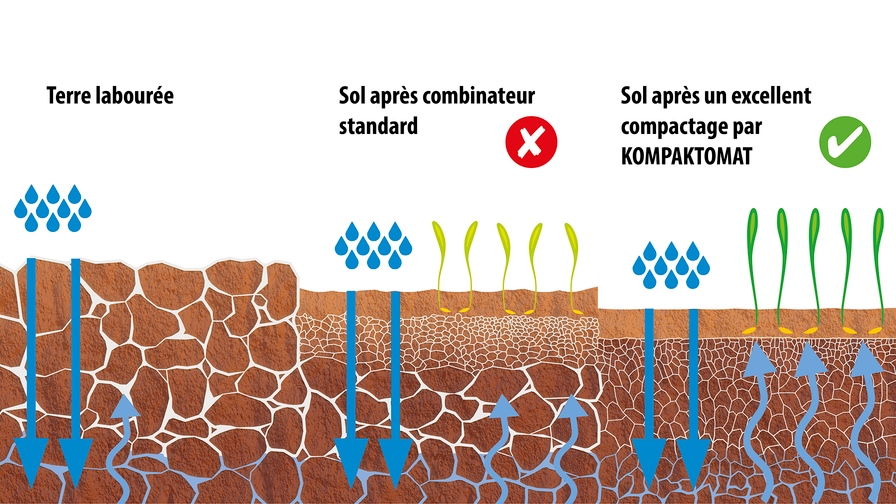

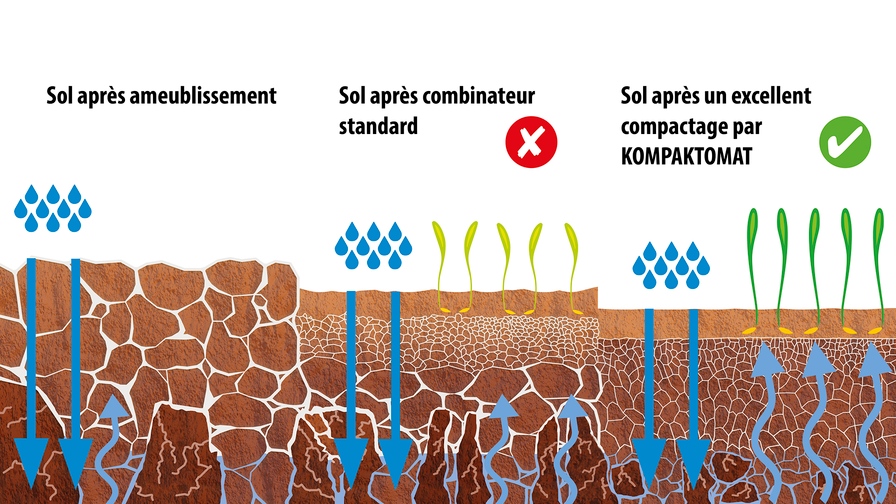

| 3 | Le rouleau avant écrase les motes à la surface, ressére en même temps le sol en profondeur et restaure la capillarité du sol. |
| 4 | Le sol est ameubli avec la section a rouleau barre jusqu'à la profondeur définie. Lorsque vous utilisez des socs à coeur, les mauvaises herbes sont coupées et détruites sur toute la zone travaillée. |
| 5 | Zone de nivellement des mottes derrière la section de barre. |
| 6 | Zone de plombage du sol à travers le rouleau arrière. Le rouleau écrase délicatement les motes et assure le compactage final du lit de semis de manière à restaurer pleinement la capillarité du sol. L absorbtion de l'humidité du sol à la surface assure une levée uniforme des plantes, même en saison sèche. |
| 7 | Zone de nivellement final du sol. La lame nivelleuse arrière assure uns surface parfaitement plane.< |
Les préparateurs de sol Kompaktomat sont des outils éprouvés destinés à la préparation du lit de semence après labour. En un seul passage la terre est parfaitement travaillée pour accueillir le semis.
Il existe 2 grandes largeurs de travail pour le Kompaktomat semi-porté 2 essieux : 12,5 et 15,7 m. Ces outils sont destinés à de très grandes exploitations équipées de tracteurs allant jusqu’à 600 chevaux.
Les priorités de l’outil sont un parfait nivellement de la surface du sol, un ameublissement de la terre et l’élaboration d’un très bon lit de semence. Le terrain est parfaitement nivelé grâce notamment aux barres de nivellement qui permettent d’aplanir et d’étaler même de grandes inégalités.
Les préparateurs de sol Kompaktomat sont des outils éprouvés destinés à la préparation du lit de semence après labour. En un seul passage la terre est parfaitement travaillée pour accueillir le semis.
Il existe 2 grandes largeurs de travail pour le Kompaktomat semi-porté 2 essieux : 12,5 et 15,7 m. Ces outils sont destinés à de très grandes exploitations équipées de tracteurs allant jusqu’à 600 chevaux.
Les priorités de l’outil sont un parfait nivellement de la surface du sol, un ameublissement de la terre et l’élaboration d’un très bon lit de semence. Le terrain est parfaitement nivelé grâce notamment aux barres de nivellement qui permettent d’aplanir et d’étaler même de grandes inégalités.
Grâce à une vitesse de travail élevée, il est possible même avec des Kompaktomat de petites largeurs d’obtenir de hautes performances de travail. L’essentiel réside dans le fait que de par la construction bien réfléchie de la machine et de son poids favorable, le Kompaktomat parvient à préparer la terre après le labour en un seul passage, durant lequel le sol est travaillé non seulement en surface, mais sur toute sa largeur.
Le Kompaktomat réalise à son passage plusieurs opérations pendant lesquelles le sol est nivelé en surface et tassé en profondeur. Sur la terre ainsi travaillée, la capilarité est renouvelée et le lit de semence préparé à la profondeur requise. Les mottes sont finement émiettées.
En option il est possible d’équiper le préparateur de commandes hydrauliques pour le réglage de la barre niveleuse AV et pour la profondeur de travail de la herse.
Les commandes du combiné de préparation sont étudiées de façon à garantir une sécurité maximale de l’agriculteur. La construction simple mais de qualité exige très peu d’entretien.
Toutes les variantes du Kompaktomat se replient en position de transport et ce en ne dépassant pas une largeur de 3 m ni une hauteur de 4 m. Le repliage est hydraulique et entièrement automatique.
Aux endroits charniéres, des matériaux ennoblis à haute limite élastique sont utilisés pour offrir une longue durée de vie.
Du fait d’un nombre minimum de poitns de graissage et de réglages, la conduite de l’outil et son entretien sont très faciles et à la portée de tout un chacun.
L’avantage de cet outil est sa polyvalence et ses possibilités de réglages.
L’avantage de cet outil est sa polyvalence et ses possibilités de réglages.

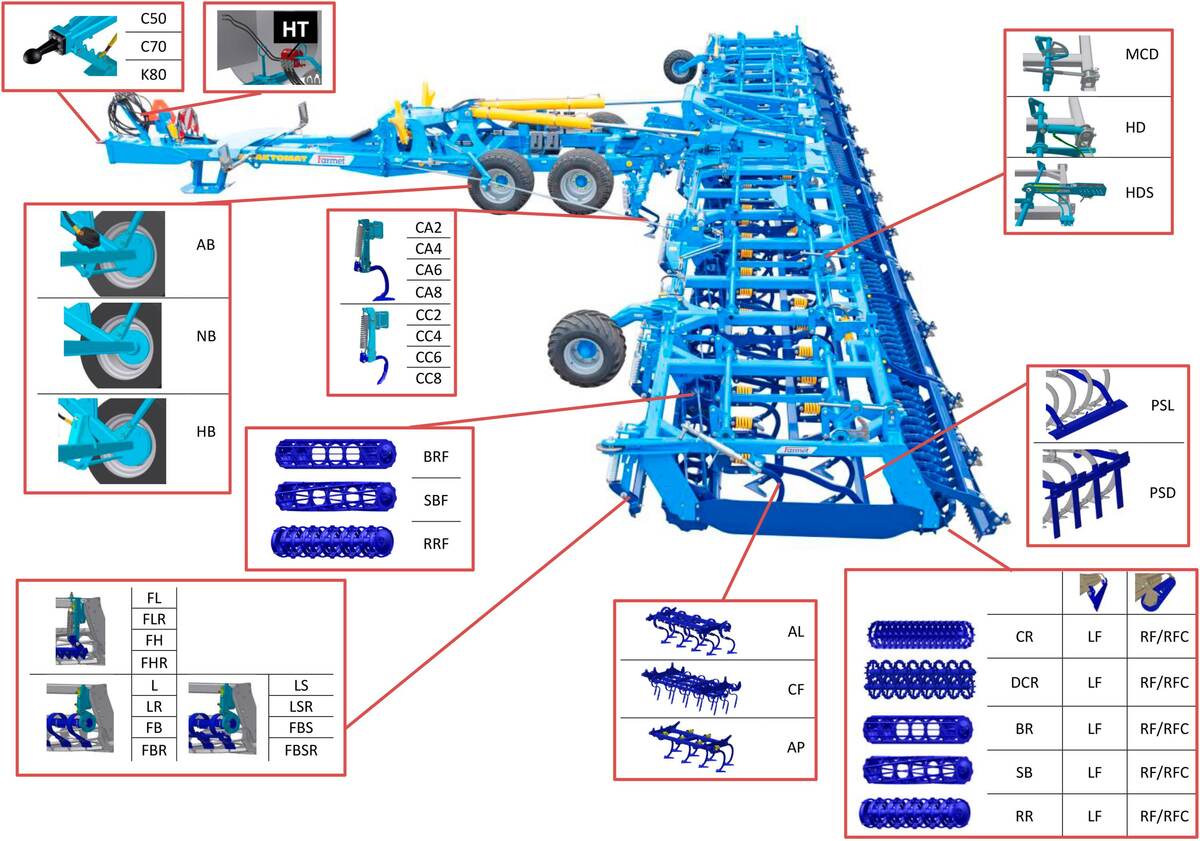

Les differences entre les sections sont decrites dans le paragraphe Équipement
| Paramètres techniques | Unites | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Largeur de travail | mm | 12 500 | 15 700 |
| Profondeur de travail | mm | 3 000 | 3 000 |
| Hauteur au transport 2 | mm | 3 500 | 3 500 |
| Longeur totale de la machine 2 | mm | 11 300 | 11 300 |
| Profondeur de travail | mm | 0–100 | 0–100 |
| Nombre de dents - section AL Nombre de dents - section CF Nombre de dents - section AP |
pcs | 53 119 53 |
67 149 67 |
| Réndement | ha/heure | 12–15 | 13–20 |
| Puissance tracteur recommandée 1 | kW ch |
243 330 |
316 430 |
| Vitesse de travail | km/heure | 10–14 | 10–14 |
| Vitesse maximale au transport 4 | km/heure | 25 | 25 |
| Inclinaison pente maxi en position tranposrt | ° | 6 | 6 |
| Dimensions des pneus | 19,0/45-17 | 19,0/45-17 | |
| Type de freins 3 | air / à deux tuyaux | air / à deux tuyaux | |
| Pression requise 3 | kPa | 8,5 | 8,5 |
| Dimension des freins | 300/60 | 300/60 | |
| Nombre de cirucits hydrauliques / pression | bar | 4–6 / 200 | 5–7 / 200 |
| Nombre de coupleurs rapides / type | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Attelage du tracteur requis |
mm | 600–650 | 600–650 |
| Types d‘attelage | mm | boule K80; piton Ø 50, 70 mm | |
| Charge par essieu | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Poids de la machine 2 | kg | 10 500 | 12 500 |
| Paramètres techniques | Unites | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Largeur de travail | mm | 12 500 | 15 700 |
| Profondeur de travail | mm | 3 000 | 3 000 |
| Hauteur au transport 2 | mm | 3 750 | 3 750 |
| Longeur totale de la machine 2 | mm | 11 550 | 11 550 |
| Profondeur de travail | mm | 0–100 | 0–100 |
| Nombre de dents - section AL Nombre de dents - section CF Nombre de dents - section AP Nombre de dents - section AL4 |
pcs | 53 119 53 95 |
67 149 67 118 |
| Réndement | ha/heure | 12–15 | 13–20 |
| Puissance tracteur recommandée 1 | kW ch |
243 330 |
316 430 |
| Vitesse de travail | km/heure | 10–14 | 10–14 |
| Vitesse maximale au transport 4 | km/heure | 25 | 25 |
| Inclinaison pente maxi en position tranposrt | ° | 6 | 6 |
| Dimensions des pneus | 19,0/45-17 | 19,0/45-17 | |
| Type de freins 3 | air / à deux tuyaux | air / à deux tuyaux | |
| Pression requise 3 | kPa | 8,5 | 8,5 |
| Dimension des freins | 300/60 | 300/60 | |
| Nombre de cirucits hydrauliques / pression | bar | 4–6 / 200 | 5–7 / 200 |
| Nombre de coupleurs rapides / type | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Attelage du tracteur requis |
mm | 600–650 | 600–650 |
| Types d‘attelage | mm | boule K80; piton Ø 50, 70 mm | |
| Charge par essieu | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Poids de la machine 2 | kg | 11 200 | 13 500 |
1 Puissance recommandée : la force de traction réelle peut varier considérablement en fonction de la profondeur de travail, des conditions du sol, de la pente du terrain, de l‘usure des organes de travail et de leur réglage.
2 Poids de la variante de la machine: rouleau fer plat avant, section AP, rouleau croskill arrière.
3 Alternative du type de freins: hydrauliques, pression 130 +5 bar.
4 Respectez les dispoitions nationales applicables au transport de la machinerie sur les voies de communication. Vérrifiez les disposition légales en viguer au pays en question et les réglements sur les poids total autorisé en chargé. Si vous avez d autres questions, veuillez contacter ntoer représentatn commercial.
| Diamètre | 400 mm |
| Poids | 133 kg/m |
Utilisations possibles : rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds - bon rappui et bon émiettement.
| Diamètre | 400 mm |
| Poids | 185 kg/m |
Utilisation possible: rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds, bon rappui et meilleur en émiettement que le rouleau croskill simple.
| Diamètre | 400 mm |
| Poids | 70 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes, peu adapté dans des conditions humides.
| Diamètre | 400 mm |
| Poids | 63 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes. Peu adapté dans des conditions humides.
| Diamètre | 400 mm |
| Poids | 115 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Travail de qualité sur tous les types de sol, bon guidage en profondeur, adapté même pour les sols plus humides. Le rouleau Ring est monté avec une rangée de flexi-boards qui répartissent la terre sous les anneaux.
Il est très important de choisir le rouleau correct, car ce choix participe à la qualité de travail de l‘outil. Le choix des rouleaux depend des sols et de l’utilisation de la machine.
| Rouleau | Crosskill CR |
Double crosskill DCR |
Fer plat droit BR |
Fer plat vrillé SB |
Ring RR |
|---|---|---|---|---|---|
| Émiettement | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tassement | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Guidage en profondeur | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Résistance au bourrage | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Adéquation pour les sols pierreux | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Adéquation pour les sols marécageux | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Terrains lourds | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Terrains moyens | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Terrains légers | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Pour la section AL / AP.
Pour la section CF.
Pour la section CF.

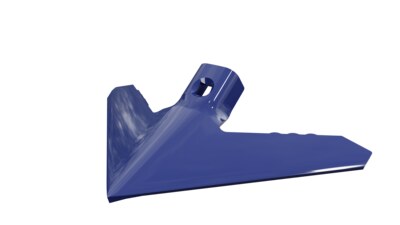

La section de travail est munie de deux rangées de socs pattes d’oie de 27,5 cm de largeur de travail. Chaque dent a une sécurité à lames de ressort. Cette section de dents est adaptée aux sols plutot légers sans résidus végétaux.
La section de travail est munie de quatre rangées de dents de vibro droites d’une largeur de travail de 4,5 cm. Cette section est adaptée pour une repise de labour au printemps quand il n’est pas souhaité de remonter de la terre humide à la surface ou pour des sols lourds. Derrière les socs est normalement placée une latte de redressement.
La section de travail est munie de deux rangées de socs pattes d’oie de largeur de travail de 27,5 cm. La géométrie des dents améliore le passage des résidus végétaux. C’est pourquoi cette section de socs est adaptée aux sols contenant des résidus végétaux et aussi pour des terres lourdes.
| Section | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Nombre de rangées de socs (pcs) / Écartement des rangées (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Barre niveleuse derriére les dents | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Travail homogéne sur toute la largeur | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols légers | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols moyens | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols lourds | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols caillouteux | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Aptitude pour des sols humides | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Résistance au bourrage | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 La section est destinée au Kompaktomat LONG. Grâce à un écartement prolongé, elle se distingue par une meilleure passabilité.
Les efface-traces ont été conçus pour travailler dans des terres lourdes et collantes. Ils sont capables de désagréger une terre très compactée et ils sont équipés d’une protection non-stop.
Socs droits avec sécurités non-stop. Développé pour les terres lourdes où il y a risque de remonter des mottes humides en surface.
Barre de nivellement dentelée avec système adaptatif automatique. Construction massive pour un nivellement précis du sillon.
FL = niveleur fixe mécanique, FH = niveleur fixe hydraulique.
Nivelage passif du sol derrière un rouleau arrière. Peut être appliqué pour tous les types de rouleaux arrières.
Les butées pivotantes pour permettre le réglage plus agressif d`une lame de nivellement arrière.
Émiettement actif des mottes restantes derrière un rouleau arrière.
Émiettement actif des mottes restantes derrière un rouleau arrière.
Oko do spodního závěsu ø 50mm nebo ø 70 mm. Maximální svislé zatížení tažného oka 3 000 kg.
Oko do spodního závěsu K80. Maximální svislé zatížení tažného oka 3 000 kg.
Productivité accrue :
Possibilité d’installer sur des outils anciens.
Productivité accrue :
Possibilité d’installer sur des outils anciens.
