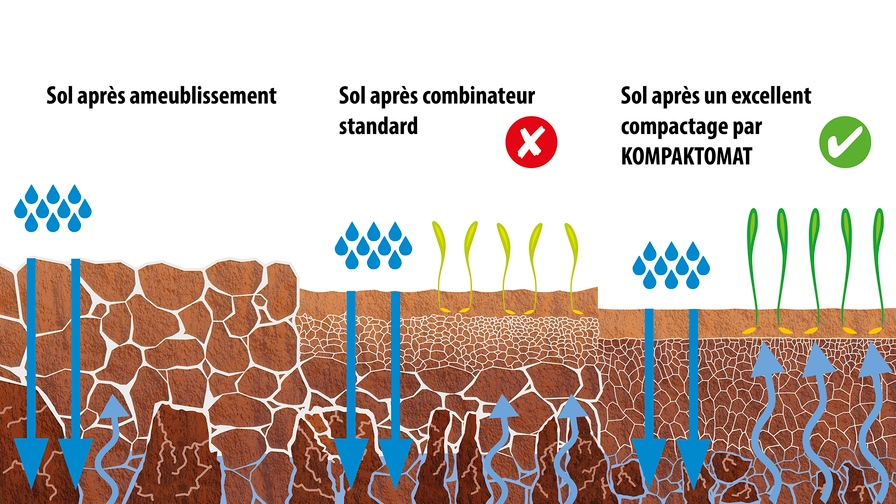

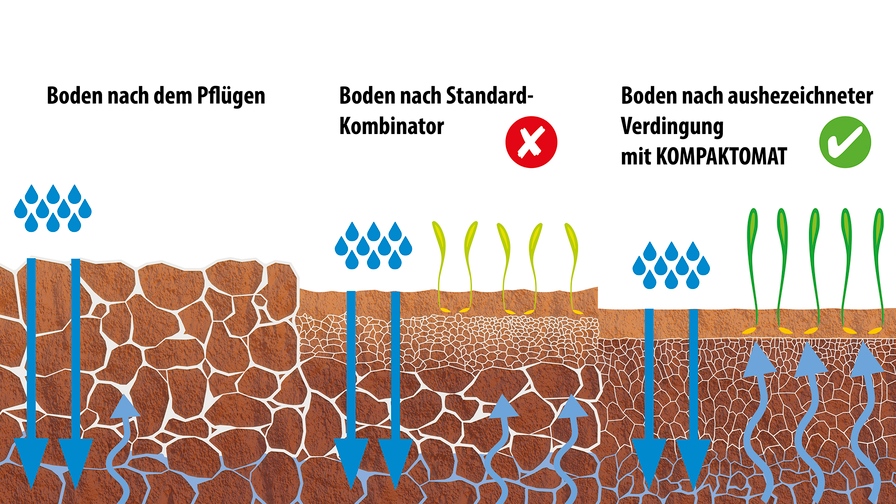

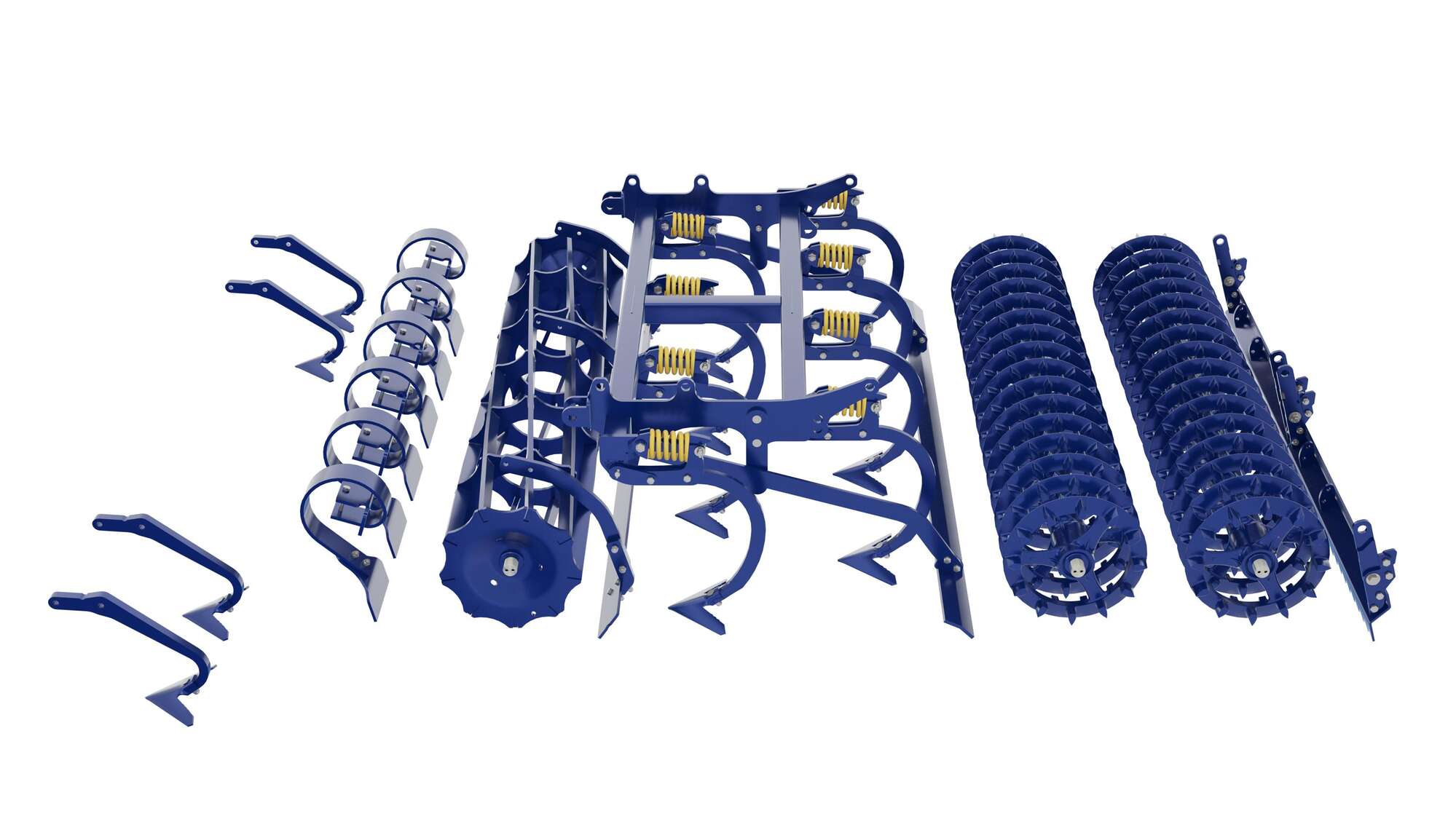

| 1 | Un ameublissement parfait favorise la levée des plantes après le semis. |
| 2 | Une surface de sol nivelée avec précision permet un compactage et un ameublissement uniformes du lit de semence. |
| 3 | Le rouleau avant écrase les motes à la surface, ressére en même temps le sol en profondeur et restaure la capillarité du sol. |
| 4 | Le sol est ameubli avec la section a rouleau barre jusqu'à la profondeur définie. . Lorsque vous utilisez des socs à coeur, les mauvaises herbes sont coupées et détruites sur toute la zone travaillée. |
| 5 | Zone de nivellement des motes derrière la section de barre. |
| 6 | Zone de plombage du sol à travers le rouleau arrière. Le rouleau écrase délicatement les mottes et assure le compactage final du lit de semis de manière à restaurer pleinement la capillarité du sol. L absorbtion de l'humidité du sol à la surface assure une levée uniforme des plantes, même en saison sèche. |
| 7 | Zone de nivellement final du sol. La lame nivelleuse arrière assure une surface parfaitement plane. |
Les préparateurs de sol Kompaktomat sont des outils éprouvés destinés à la préparation du lit de semence après labour. En un seul passage la terre est parfaitement travaillée pour accueillir le semis.
Les outils semi-portés sont disponibles dans des largeurs allant de 3 à 9,7 m. Cette gamme de largeur permet de couvrir les besoins aussi bien de petits agriculteurs que de grosses exploitations équipées de tracteurs très puissants.
Les priorités de l’outil sont un parfait nivellement de la surface du sol, un ameublissement de la terre et l’élaboration d’un très bon lit de semence. Le terrain est parfaitement nivelé grâce notamment aux barres de nivellement qui permettent d’aplanir et d’étaler même de grandes inégalités.
Les préparateurs de sol Kompaktomat sont des outils éprouvés destinés à la préparation du lit de semence après labour. En un seul passage la terre est parfaitement travaillée pour accueillir le semis.
Les outils semi-portés sont disponibles dans des largeurs allant de 3 à 9,7 m. Cette gamme de largeur permet de couvrir les besoins aussi bien de petits agriculteurs que de grosses exploitations équipées de tracteurs très puissants.
Les priorités de l’outil sont un parfait nivellement de la surface du sol, un ameublissement de la terre et l’élaboration d’un très bon lit de semence. Le terrain est parfaitement nivelé grâce notamment aux barres de nivellement qui permettent d’aplanir et d’étaler même de grandes inégalités.
Grâce à une vitesse de travail élevée, il est possible même avec des Kompaktomat de petites largeurs d’obtenir de hautes performances de travail. L’essentiel réside dans le fait que de par la construction bien réfléchie de la machine et de son poids favorable, le Kompaktomat parvient à préparer la terre après le labour en un seul passage, durant lequel le sol est travaillé non seulement en surface, mais sur toute sa largeur.

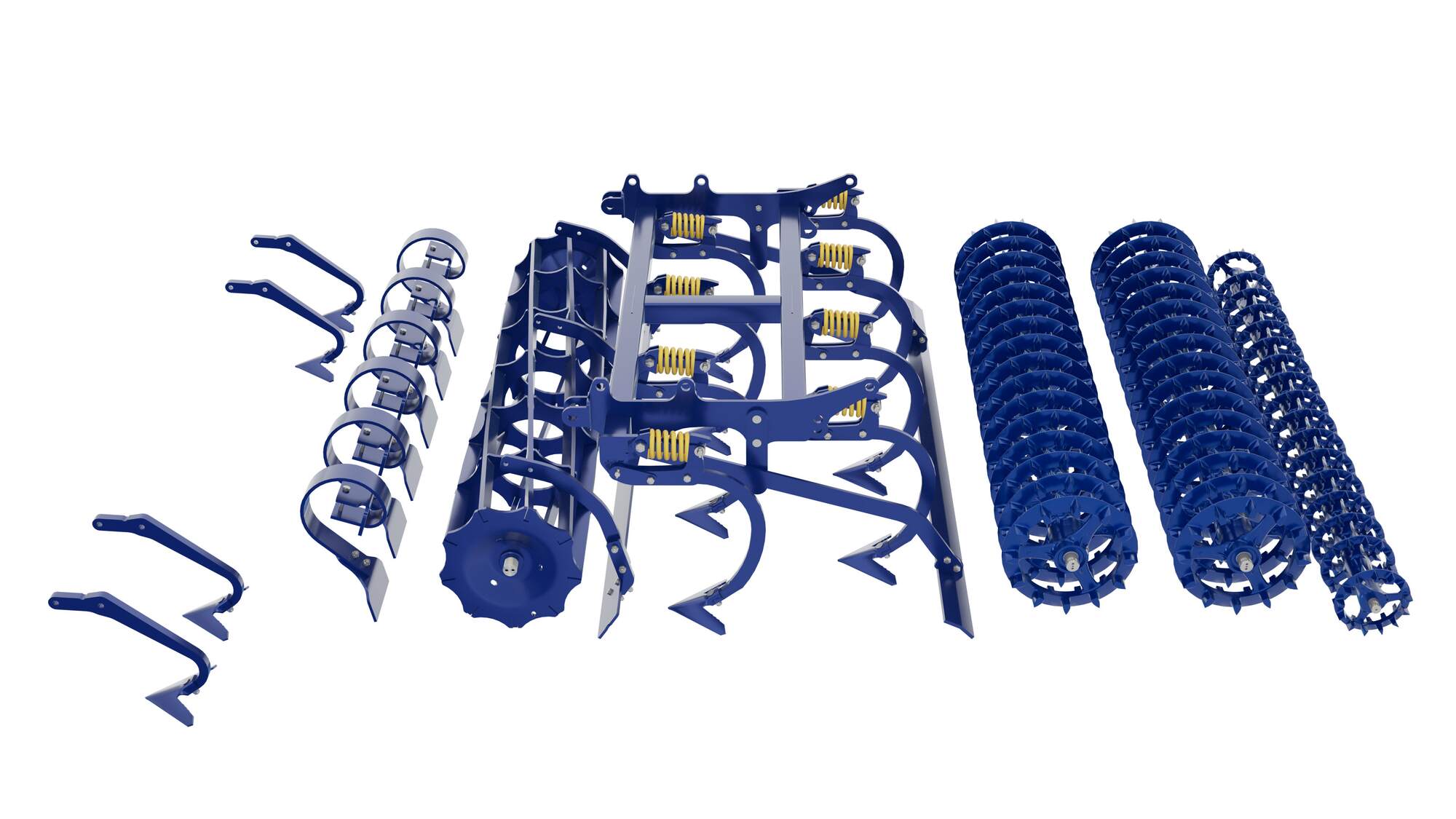

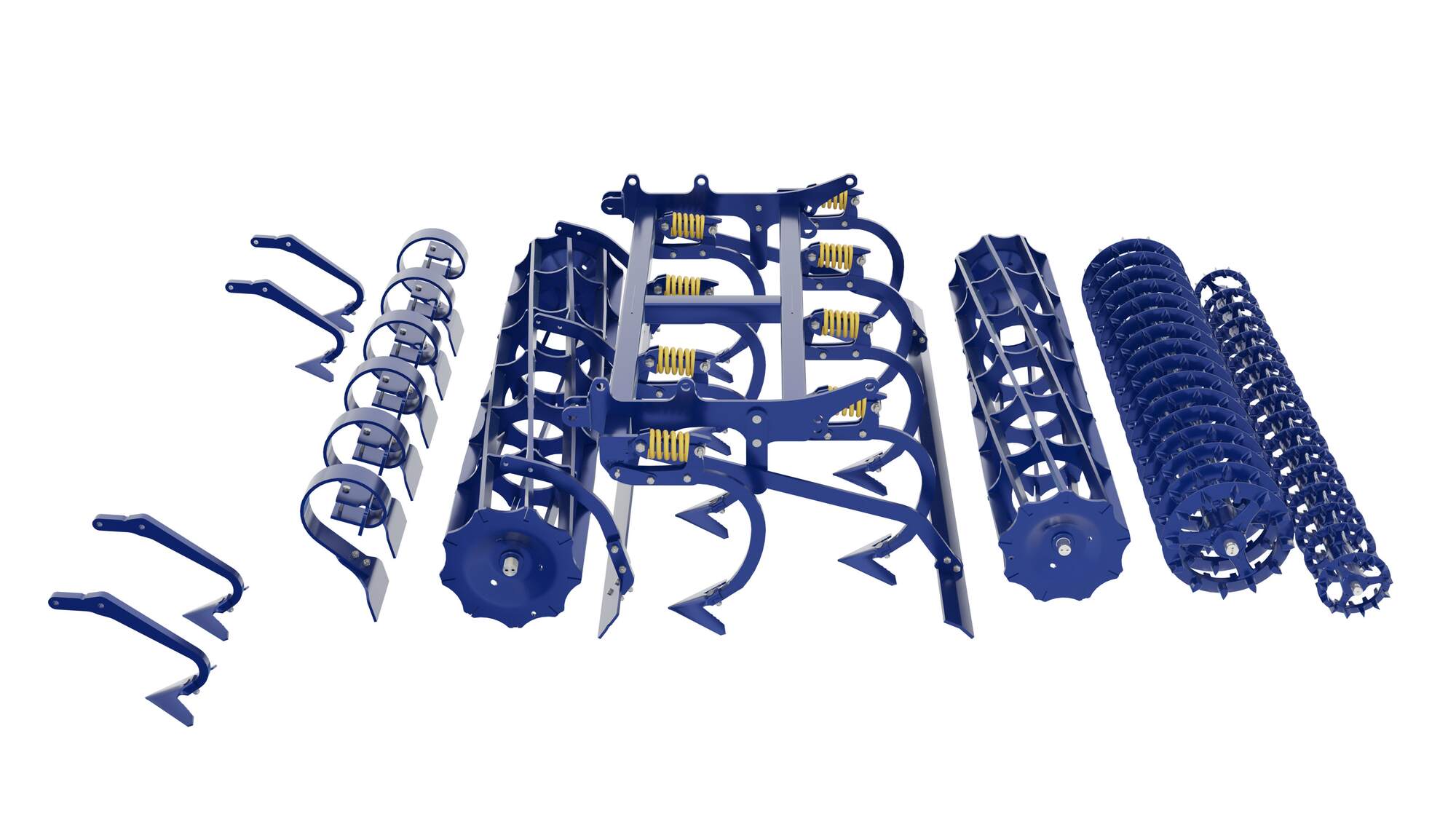

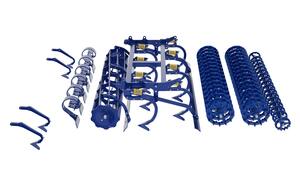

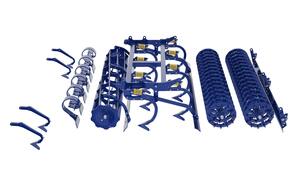

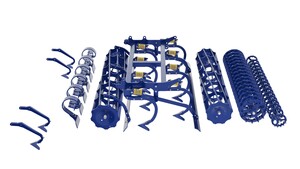

Le Kompaktomat réalise à son passage plusieurs opérations pendant lesquelles le sol est nivelé en surface et tassé en profondeur. Sur la terre ainsi travaillée, la capilarité est renouvelée et le lit de semence préparé à la profondeur requise. Les mottes sont finement émiettées.
Selon les souhaits du client, il est possible d’équiper le Kompaktomat de commandes hydrauliques, que ce soit pour le contrôle de la herse ou celui de la barre de nivellement avant. De la même façon , les Kompaktomats semi-portés peuvent être équipés à l’arrière d’un attelage 3 points de catgorie 2, sur lequel il est possible d’accrocher un rouleau émietteur type croskilette, idéal surtout en été où il est souvent nécessaire de bien désagréger les mottes sèches. Une autre possibilité est d’atteler un semoir solo de façon à préparer et semer en un seul passage. Dans cette perspective, le Kompaktomat est équipable avec des flexibles hydrauliques supplémentaires.
Les commandes du combiné de préparation sont étudiées de façon à garantir une sécurité maximale de l’agriculteur. La construction simple mais de qualité exige très peu d’entretien.
Aux endroits charniéres, des matériaux ennoblis à haute limite élastique sont utilisés pour offrir une longue durée de vie.
Du fait d’un nombre minimum de poitns de graissage et de réglages, la conduite de l’outil et son entretien sont très faciles et à la portée de tout un chacun.
L’avantage de cet outil est sa polyvalence et ses possibilités de réglages.
Les differences entre les sections sont decrites dans le paragraphe Équipement
Les combinés pour la préparation du lit de semence Kompaktomat K 300 P – K 1000 PS semi-portés peuvent être liés à d’autres dispositifs ou machines. Pour ce faire, il sera nécessaire de les équiper d’un attelage arrière à trois points de catégorie II. Il s’agit d’un équipement en option.
Dans le cadre d’un attelage avec des rouleaux émietteurs, il suffira de placer un attelage arrière à trois points sur le combiné.
Dans le cadre d’un attelage avec des semoirs pneumatiques, il sera possible de compléter le combiné en installant un moteur hydraulique pour le ventilateur et un circuit hydraulique qui vous permettra de commander les traceurs du semoir.
| Paramètres techniques | Unité | Kompaktomat K 300 P |
Kompaktomat K 400 PS |
Kompaktomat K 450 PS |
Kompaktomat K 500 PS |
Kompaktomat K 600 PS |
|---|---|---|---|---|---|---|
| Largeur de travail | mm | 3 000 | 4 000 | 4 500 | 5 000 | 6 000 |
| Largeur au transport | mm | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Hauteur au transport | mm | 1 650 | 2 670 | 3 030 | 2 790 | 3 230 |
| Longueur totale de la machine | mm | 5 965 | 5 965 | 5 965 | 6 105 | 6 105 |
| Profondeur de travail | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Nombre de dents - sections AL Nombre de dents - sections CF Nombre de dents - sections AP |
pcs | 13 30 12 |
18 39 16 |
20 47 20 |
23 49 23 |
27 59 24 |
| Rendement du travail | ha/heure | 2,2–3,2 | 3–4 | 3,5–4,5 | 3–5 | 3,5–6 |
| Puissance tracteur recommandée 1 | kW ch |
70 95 |
90 125 |
110 150 |
120 165 |
130 180 |
| Vitesse maximale | km/heure | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Vitesse de transport maximale 4 | km/heure | 30 | 30 | 30 | 30 | 30 |
| Inclinaison pente maxi en position transport | ° | 11 | 6 | 6 | 6 | 6 |
| Dimension pneu - transport | 400/60-15,5 | 400/60-15,5 | 400/60-15,5 | 19,0/45-17 | 19,0/45-17 | |
| Nombre de circuits hydrauliques / pression | bar | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 |
| Nombre de de coupleurs rapides / type | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | |
|
Attelage tracteur requis |
mm | 1 010 (920) |
1 010 (920) |
1 010 (920) |
1 010 (920) |
1 010 (920) |
| Attelage tracteur requis diamètre intérieur des rotules inférieures (alternative) |
mm | 37,5 (29) |
37,5 (29) |
37,5 (29) |
37,5 (29) |
37,5 (29) |
| Types d‘attelage | trois points cat. 2 et 3; boule K80; piton Ø 40, 50, 70 mm | |||||
| Charge par essieu | kg | 1 960 | 2 080 | 2 240 | 2 730 | 2 950 |
| Poids de la machine 2 | kg | 2 360 | 3 010 | 3 340 | 4 025 | 4 360 |
| Paramètres techniques | Unité | Kompaktomat K 500 PS |
Kompaktomat K 600 PS |
Kompaktomat K 700 PS |
Kompaktomat K 800 PS |
Kompaktomat K 1000 PS |
|---|---|---|---|---|---|---|
| Largeur de travail | mm | 5 000 | 6 000 | 7 000 | 8 000 | 9 850 |
| Largeur au transport | mm | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Hauteur au transport | mm | 2 790 | 3 230 | 3 830 | 4 000 | 4 000 |
| Longueur totale de la machine | mm | 6 105 | 6 105 | 6 105 | 6 105 | 6 660 |
| Profondeur de travail | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Nombre de dents - sections AL Nombre de dents - sections CF Nombre de dents - sections AP |
pcs | 23 49 23 |
27 59 24 |
31 69 31 |
35 77 32 |
43 91 38 |
| Rendement du travail | ha/heure | 3–5 | 3,5–6 | 4,5–7 | 5,5–8 | 8,5–10 |
| Puissance tracteur recommandée 1 | kW HP |
120 165 |
130 180 |
150 205 |
160 220 |
180 245 |
| Vitesse maximale | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Vitesse de transport maximale 4 | km/h | 30 | 30 | 30 | 30 | 30 |
| Inclinaison pente maxi en position transport | ° | 6 | 6 | 6 | 6 | 6 |
| Dimension pneu - transport | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | |
| Type de freins 3 | air / à deux tuyaux | air / à deux tuyaux | air / à deux tuyaux | air / à deux tuyaux | air / à deux tuyaux | |
| Pression 3 | kPa | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Dimension des freins | 300/60 | 300/60 | 300/60 | 300/60 | 300/90 | |
| Nombre de circuits hydrauliques / pression | bar | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 |
| Nombre de de coupleurs rapides / type | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | |
|
Attelage tracteur requis |
mm | 1 010 (920) |
1 010 (920) |
1 010 (1 045) |
1 010 (1 045) |
1 010 (1 045) |
| Attelage tracteur requis diamètre intérieur des rotules inférieures (alternative) |
mm | 37,5 (29) |
37,5 (29) |
37,5 (50) |
37,5 (50) |
37,5 (50) |
| Types d‘attelage | trois points cat. 2 et 3; boule K80; piton Ø 40, 50, 70 mm | |||||
| Charge par essieu | kg | 2 730 | 2 950 | 3 360 | 3 620 | 4 520 |
| Poids de la machine 2 | kg | 4 025 | 4 360 | 4 960 | 5 345 | 6 920 |
| Paramètres techniques | Unité | Kompaktomat K 500 PS LONG |
Kompaktomat K 600 PS LONG |
Kompaktomat K 700 PS LONG |
Kompaktomat K 800 PS LONG |
Kompaktomat K 1000 PS LONG |
|---|---|---|---|---|---|---|
| Largeur de travail | mm | 5 000 | 6 000 | 7 000 | 8 000 | 10 000 |
| Largeur au transport | mm | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Hauteur au transport | mm | 2 790 | 3 230 | 3 830 | 4 000 | 4 000 |
| Longueur totale de la machine | mm | 6 355 | 6 355 | 6 355 | 6 355 | 6 910 |
| Profondeur de travail | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Nombre de dents - sections AL Nombre de dents - sections AL4 Nombre de dents - sections CF Nombre de dents - sections AP |
pcs | 23 41 49 23 |
27 47 59 24 |
31 55 69 31 |
35 61 77 32 |
43 91 38 76 |
| Rendement du travail | ha/heure | 3–5 | 3,5–6 | 4,5–7 | 5,5–8 | 8,5–10,0 |
| Puissance tracteur recommandée 1 | kW HP |
120 165 |
130 180 |
150 205 |
160 220 |
180 245 |
| Vitesse maximale | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Vitesse de transport maximale 4 | km/h | 30 | 30 | 30 | 30 | 30 |
| Inclinaison pente maxi en position transport | ° | 6 | 6 | 6 | 6 | 6 |
| Dimension pneu - transport | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | |
| Type de freins 3 | air / à deux tuyaux | air / à deux tuyaux | air / à deux tuyaux | air / à deux tuyaux | air / à deux tuyaux | |
| Pression 3 | kPa | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Variante freinée / non-freinée | oui / oui | oui / oui | oui / oui | oui / non | oui / non | |
| Dimension des freins | 300/60 | 300/60 | 300/60 | 300/60 | 300/60 | |
| Nombre de circuits hydrauliques / pression | bar | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 |
| Nombre de de coupleurs rapides / type | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | |
|
Attelage tracteur requis |
mm | 1 010 (920) |
1 010 (920) |
1 010 (1 045) |
1 010 (1 045) |
1 010 (1 045) |
| Attelage tracteur requis diamètre intérieur des rotules inférieures (alternative) |
mm | 37,5 (29) |
37,5 (29) |
37,5 (50) |
37,5 (50) |
37,5 (50) |
| Types d‘attelage | trois points cat. 2 et 3; boule K80; piton Ø 40, 50, 70 mm | |||||
| Charge par essieu | kg | 2 810 | 3 030 | 3 460 | 3 720 | 4 850 |
| Poids de la machine 2 | kg | 4 125 | 4 460 | 5 110 | 5 495 | 7 420 |
1 Puissance recommandée : la force de traction réelle peut varier considérablement en fonction de la profondeur de travail, des conditions du sol, de la pente du terrain, de l’usure constatée des organes de travail et de leur réglage.
2 Poids de la variante de la machine: rouleau fer plat avant, section AP, rouleau croskill arrière.
3 Alternative du type de freins: hydrauliques, pression 130 +5 bar.
4 Respectez les dispositions nationales applicables au transport des machines agricoles sur les voies de communication. Vérifiez les disposition légales en vigueur dans le pays en question et les règlements sur le poids total autorisé en charge. Si vous avez d‘autres questions, veuillez contacter notre représentant commercial.
P - machine semi-portée
PS - machine semi-portée repliable
convient à un travail plus intensif du sol après le labour, avec un minimum de résidus végétaux
convient au travail du sol après l’ameublissement avec une quantité plus importante de résidus végétaux broyés à la surface
| Diamètre | 400 mm |
| Poids | 133 kg/m |
Utilisations possibles : rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds - bon rappui et bon émiettement.
| Diamètre | 400 mm |
| Poids | 185 kg/m |
Utilisation possible: rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds, bon rappui et meilleur en émiettement que le rouleau croskill simple.
| Diamètre | 400 mm |
| Poids | 70 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes, peu adapté dans des conditions humides.
| Diamètre | 400 mm |
| Poids | 63 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes. Peu adapté dans des conditions humides.
| Diamètre | 400 mm |
| Poids | 115 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Travail de qualité sur tous les types de sol, bon guidage en profondeur, adapté même pour les sols plus humides. Le rouleau Ring est monté avec une rangée de flexi-boards qui répartissent la terre sous les anneaux.
| Diamètre | 400 mm |
| Poids | 265 kg/m |
Utilisations possibles : rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds - bon rappui et bon émiettement.
| Diamètre | 400 mm |
| Poids | 185 kg/m |
Utilisation possible: rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds, bon rappui et meilleur en émiettement que le rouleau croskill simple.
| Diamètre | 400 mm |
| Poids | 203 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes, peu adapté dans des conditions humides.
Il est très important de choisir le rouleau correct, car ce choix participe à la qualité de travail de l‘outil. Le choix des rouleaux depend des sols et de l’utilisation de la machine.
| Rouleau | Crosskill CR |
Fer plat droit BR |
Fer plat vrillé SB |
Ring RR |
|---|---|---|---|---|
| Émiettement | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tassement | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Guidage en profondeur | ●○○○ | ●●●○ | ●●●○ | ●●●● |
| Résistance au bourrage | ●●●○ | ●●○○ | ●●●○ | ●●●● |
| Adéquation pour les sols pierreux | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Adéquation pour les sols marécageux | ●●○○ | ●○○○ | ●●●○ | ●●●● |
| Terrains lourds | ●●●○ | ●●○○ | ●●○○ | ●●●○ |
| Terrains moyens | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Terrains légers | ●●●● | ●●●● | ●●●● | ●●●○ |
| Rouleau | Double crosskill DCR |
Double crosskill DCRL |
Two crosskill rolles CR + CR |
Rouleau fer plat vrillé + Rouleau Croskill SB + CR |
|---|---|---|---|---|
| Émiettement | ●●●● | ●●○○ | ●●●● | ●●●● |
| Tassement | ●●●● | ●●●● | ●●●● | ●●●● |
| Guidage en profondeur | ●●○○ | ●●○○ | ●●○○ | ●●●○ |
| Résistance au bourrage | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Adéquation pour les sols pierreux | ●●○○ | ●●●● | ●●○○ | ●●○○ |
| Adéquation pour les sols marécageux | ●●●○ | ●●○○ | ●●○○ | ●○○○ |
| Terrains lourds | ●●●● | ●●●● | ●●●○ | ●●○○ |
| Terrains moyens | ●●●● | ●●●● | ●●●● | ●●●○ |
| Terrains légers | ●●●● | ●●●● | ●●●● | ●●●● |
Pour la section AL / AP.
Pour la section CF.
Pour la section CF.
Pour la section AL4.
La section de travail est munie de deux rangées de socs pattes d’oie de 27,5 cm de largeur de travail. Chaque dent a une sécurité à lames de ressort. Cette section de dents est adaptée aux sols plutot légers sans résidus végétaux.
La section de travail est munie de quatre rangées de dents de vibro droites d’une largeur de travail de 4,5 cm. Cette section est adaptée pour une repise de labour au printemps quand il n’est pas souhaité de remonter de la terre humide à la surface ou pour des sols lourds. Derrière les socs est normalement placée une latte de redressement.
La section de travail est munie de deux rangées de socs pattes d’oie de largeur de travail de 27,5 cm. La géométrie des dents améliore le passage des résidus végétaux. C’est pourquoi cette section de socs est adaptée aux sols contenant des résidus végétaux et aussi pour des terres lourdes.

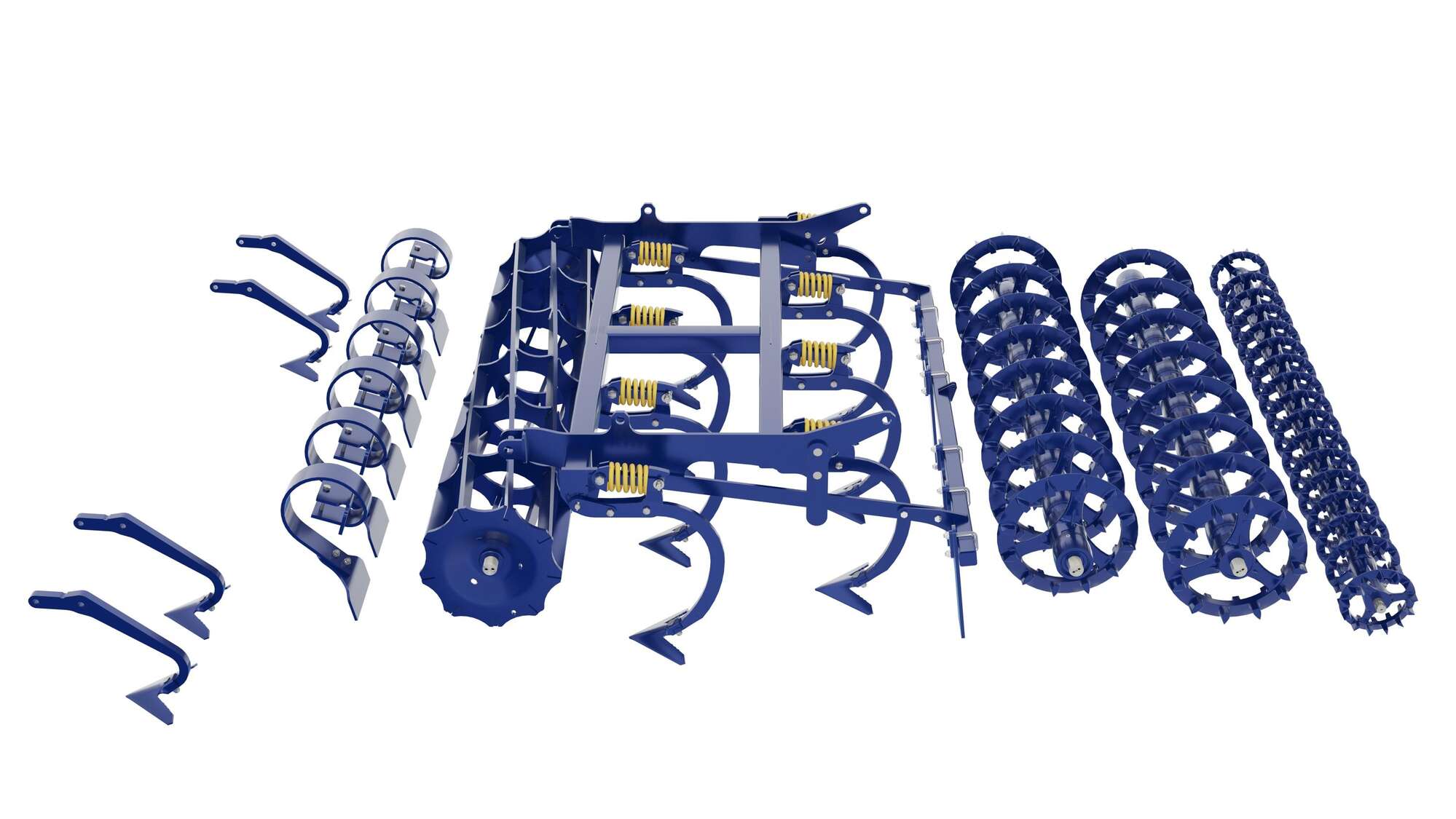

Version pour Kompaktomat LONG
Section à quatre rangées de dents sur étançons flexibles.
| Section | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Nombre de rangées de socs (pcs) / Écartement des rangées (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Barre niveleuse derriére les dents | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Travail homogéne sur toute la largeur | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols légers | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols moyens | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols lourds | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols caillouteux | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Aptitude pour des sols humides | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Résistance au bourrage | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 La section est destinée au Kompaktomat LONG. Grâce à un écartement prolongé, elle se distingue par une meilleure passabilité.
Les efface-traces ont été conçus pour travailler dans des terres lourdes et collantes. Ils sont capables de désagréger une terre très compactée et ils sont équipés d’une protection non-stop.
Socs droits avec sécurités non-stop. Développé pour les terres lourdes où il y a risque de remonter des mottes humides en surface.
Barre de nivellement dentelée avec système adaptatif automatique. Construction massive pour un nivellement précis du sillon.
FL = niveleur fixe mécanique, FH = niveleur fixe hydraulique.
Le niveleur à palettes laisse passer un flux plus important que la barre et permet d‘avoir un angle d’attaque variable. Le réglage de la hauteur de ce niveleur peut être à commande mécanique ou hydraulique.
L = Flexi-board, FB = Flexi-board hydraulique.
Nivelage passif du sol derrière un rouleau arrière. Peut être appliqué pour tous les types de rouleaux arrières.
Les butées pivotantes pour permettre le réglage plus agressif d`une lame de nivellement arrière.
Émiettement actif des mottes restantes derrière un rouleau arrière.
Émiettement actif des mottes restantes derrière un rouleau arrière.
Kompaktomat LONG peut être utilisé avec tous types de rouleaux.
Kompaktomat PS impossibilité d’appliquer derrière les rouleaux arrière à deux rangées.
Possibilité d’ajouter sur la machine Kompaktomat avec attelage à trois points arrière un circuit à un ou deux tuyaux pour la commande des marqueurs du semoir.
Possibilité d’ajouter sur un Kompaktomat avec attelage arrière 3 points un circuit hydraulique pour actionner le ventilateur du semoir.
Sur la partie arrière des Kompakotmats semi-portés, il est possible de mettre un attelage 3 points pour combiner avec d’autres outils. L’attelage arrière comprend un circuit à deux tuyaux pour le pliage du dispositif auxiliaire.
T2, T3, T4 – attelage sur bras de relevage.
T2 - rotules Ø 28 mm
T3 - rotules Ø 36 mm
T4 - rotules Ø 50 mm
C40, C50, C70 – attelage sur piton. Force maximale applicable de 3000 kg.
C40 - tažný čep Ø 40 mm
C50 - tažný čep Ø 50 mm
C70 - tažný čep Ø 70 mm
K80 – attelage sur boule. Force maximale applicable de 3000 kg.
K80 – attelage type remorques de diamètre 80 mm.
Productivité accrue :
Possibilité d’installer sur des outils anciens.
Productivité accrue :
Possibilité d’installer sur des outils anciens.
Destiné au Kompaktomat LONG.
Lame niveleuse à déblocage automatique avec possibilité de réglage de la position inférieure. La lame assure un mélange plus intensif = structure plus fine du sol.
