| 1 | Traktor keréknyomának lazítási zónája. A traktornyomok fellazítása kiküszöböli az egyenetlen kelést. |
| 2 | Elsődleges talajegyengetés zónája. Az elegyengetett felszín egyenletesebb mélységű magágy kialakítását teszi lehetővé. |
| 3 | A talaj előtömörítésének zónája. Az első henger aprítja a rögöket a felszínen, ezzel egyidejűleg előtömöríti a talajt és helyreállítja a kapillaritást. |
| 4 | A magágykészítés zónája. A kapasorok a beállított művelési mélységben fellazítják a talajt és létrehozzák a vetőpadot. A munkamélység a későbbi vetési mélységgel egyezik meg. A lúdtalp kapák teljes felületen átvágják a talajszelvényt és elpusztítják a gyomokat. |
| 5 | Másodlagos egyengetés zónája. A kapasorok mögött található simító további felszínegyengetést végez. |
| 6 | Visszatömörítés zónája. A hátsó henger tovább aprítja a rögöket és visszatömöríti az átművelt talajt, helyreállítja a kapillaritást. A helyreállított kapillaritás és a kiváló minőségű magágy még szárazabb évjáratokban is egyenletes kelést biztosít. |
| 7 | Végső talajegyengetés zónája. A hátsó simító tökéletesen sima talajfelszínt biztosít. |
A szántás utáni magágykészítés bevált eszköze a kompaktor. Egyetlenegy munkamenetben vetésre kiválóan előkészíti a talajt.

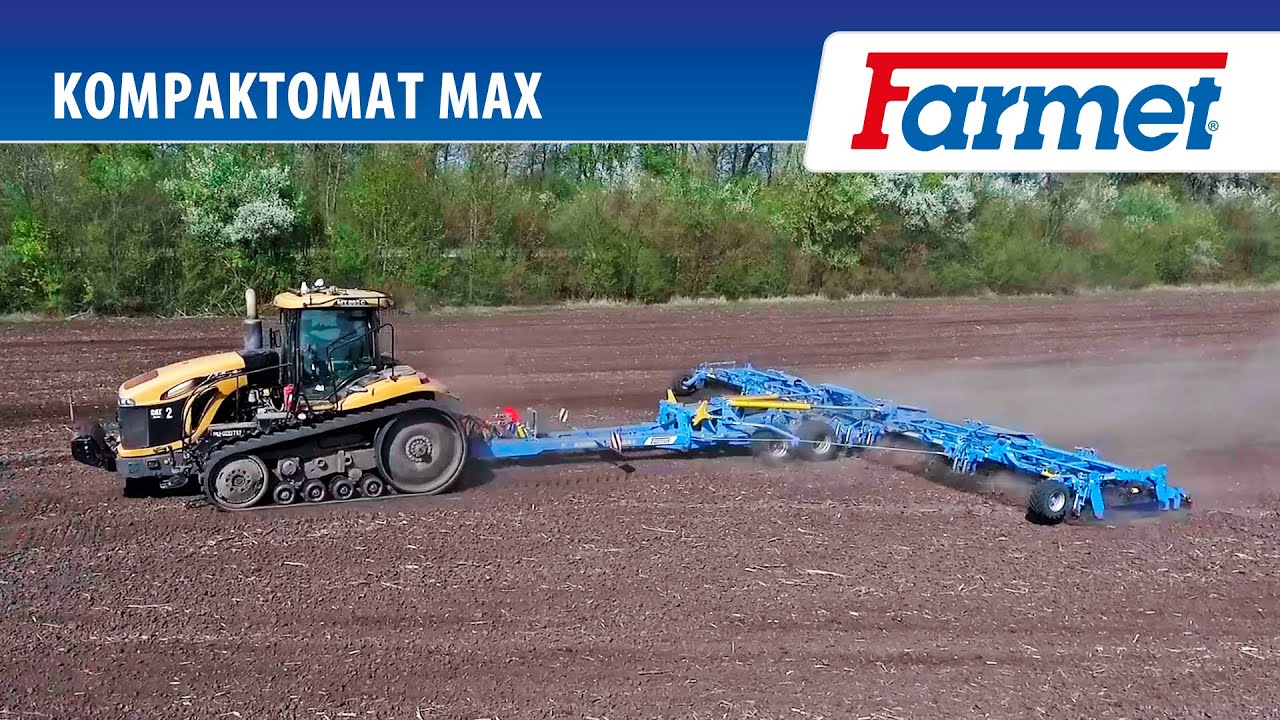

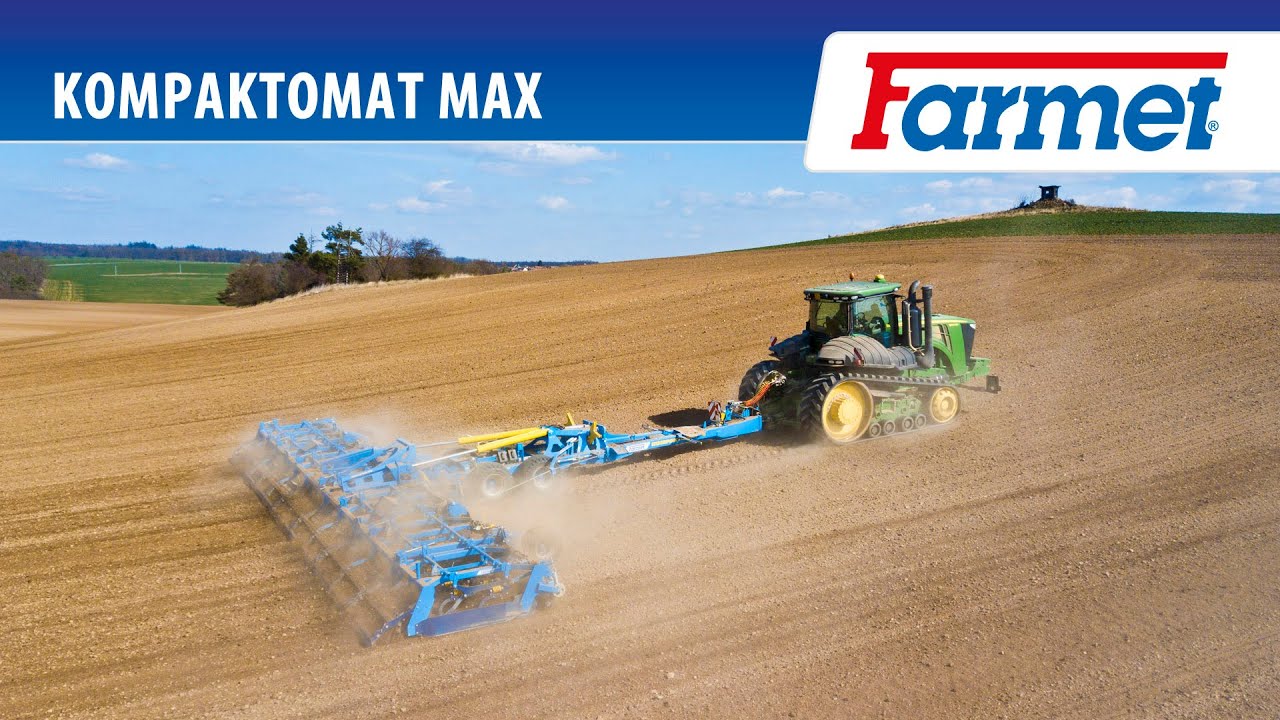

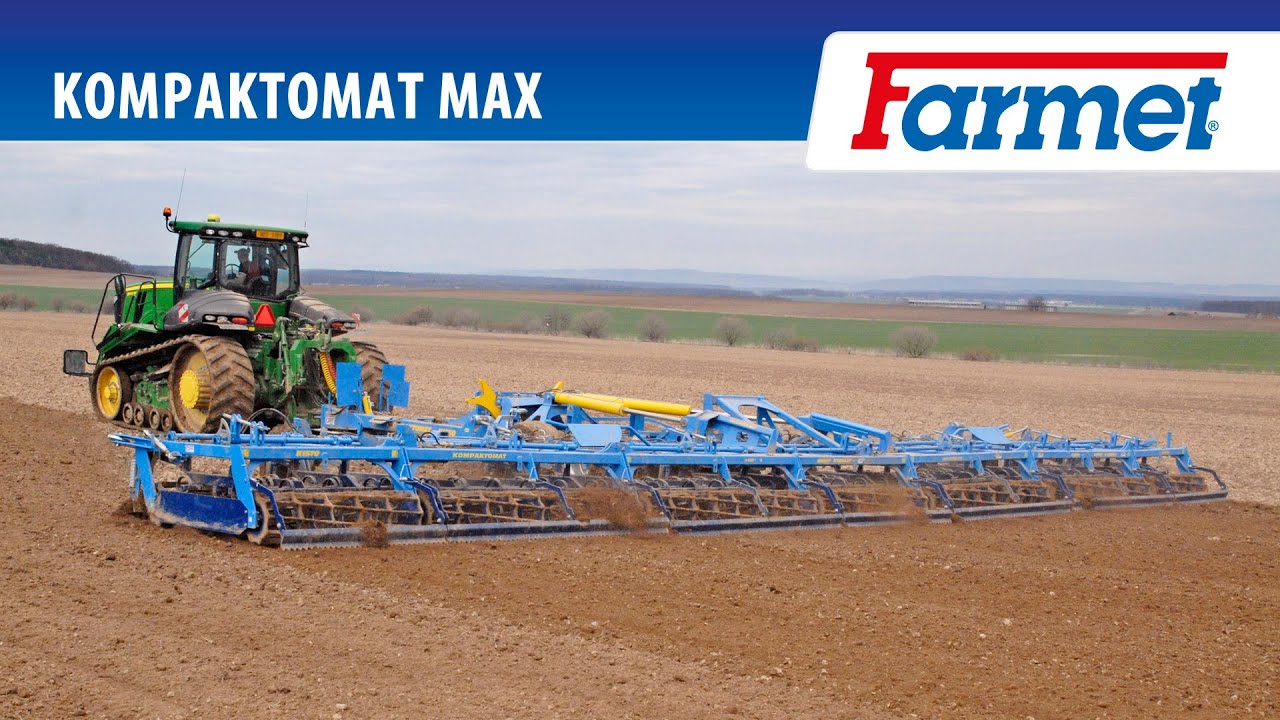

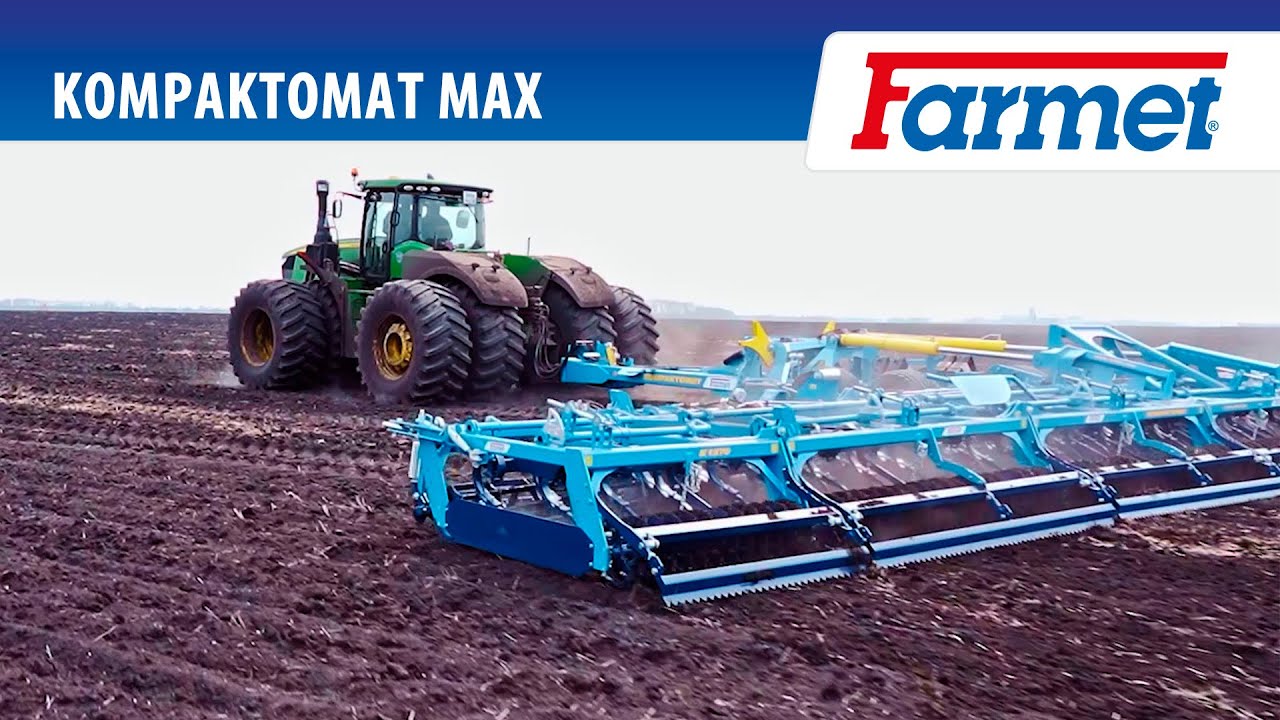

A Kompaktomat MAX változatok munkaszélessége 12,5, illetve 15,7 m, amelyekkel rendkívüli területteljesítmény érhető el és a 400-600 LE-s teljesítményű traktorokhoz is optimálisan kapcsolhatóak.
Egyetlen menetben vetésre gyönyörűen előkészített talaj! A gép megbízhatóan elmunkálja a talajfelszínt, finomra aprítja a rögöket, és egy jól visszatömörített magágyat hagy maga után. A tökéletes egyengetésben a három simítólap is részt vesz, amik simítják, eloszlatják és tömörítik a talajt magágykészítés közben.
A szántás utáni magágykészítés bevált eszköze a kompaktor. Egyetlenegy munkamenetben vetésre kiválóan előkészíti a talajt.
A Kompaktomat MAX változatok munkaszélessége 12,5, illetve 15,7 m, amelyekkel rendkívüli területteljesítmény érhető el és a 400-600 LE-s teljesítményű traktorokhoz is optimálisan kapcsolhatóak.
Egyetlen menetben vetésre gyönyörűen előkészített talaj! A gép megbízhatóan elmunkálja a talajfelszínt, finomra aprítja a rögöket, és egy jól visszatömörített magágyat hagy maga után. A tökéletes egyengetésben a három simítólap is részt vesz, amik simítják, eloszlatják és tömörítik a talajt magágykészítés közben.

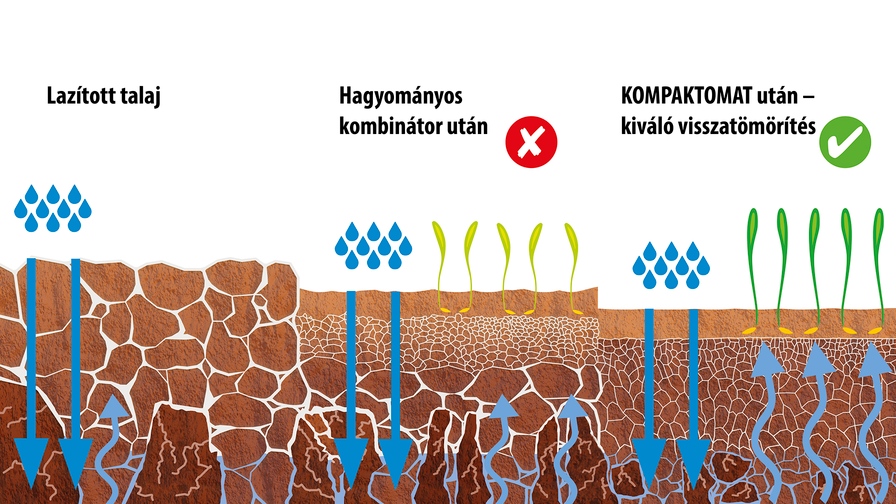

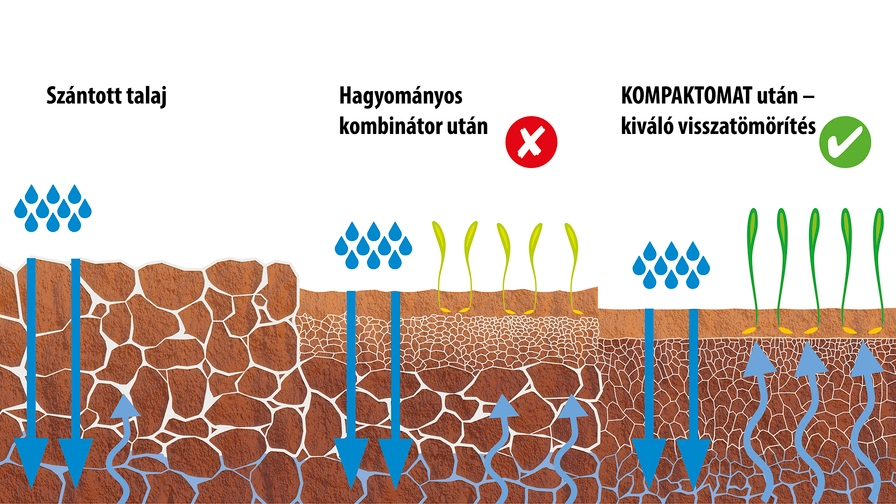

A tudatos tervezés és a kedvező súlyeloszlás miatt elég egyszer áthaladni a szántáson, és nemcsak szép talajfelszínt, hanem a teljes keresztmetszetében tökéletesen megmunkált talajt kapunk. A kompaktor több fontos lépést is elvégez egyetlen munkamenetben, a felszín egyengetésén és talaj mély visszatömörítésén kívül. A porhanyított talajban visszaállítja a kapillaritást, miközben elkészíti a beállított mélységű aprómorzsás magágyat.
Vásárlói kéréseknek megfelelően lehetőség van az első simító és a munkamélység hidraulikus állítására.
A magágykészítő elemeinek kialakításakor a hosszú élettartamra és a gépkezelők maximális biztonságára törekedtek. Az egyszerű, de magas minőségű konstrukciónak nagyon alacsony a karbantartás igénye.
Egyik gép sem lépi túl a 3 méteres szállítási szélességet és 4 méteres szállítási magasságot. Automatizált, hidraulikus csukás mindkét gépen.
A nagyszilárdságú, kiváló minőségű alapanyagok és az eXtra STEEL line technológia együttesen garantálják a hosszú hasznos élettartamot még a legkíméletlenebb üzemeltetési körülmények között is.
A minimális számú állítási és kenési pontnak köszönhetően a gépek üzemeltetése és karbantartása rendkívül egyszerű feladat, bárki számára könnyedén elvégezhető.
Ennek a gépnek az előnye a sokoldalúság és az állíthatóság, ami nagy variálhatóságot biztosít a munkavégzéshez.
Ennek a gépnek az előnye a sokoldalúság és az állíthatóság, ami nagy variálhatóságot biztosít a munkavégzéshez.
Az egyes művelőszekciók közötti különbségek leírása részletesebben a Kiegészítők lapon található.
| Műszaki adatok | Mértékegység | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Munkaszélesség | mm | 12 500 | 15 700 |
| Szállítási szélesség | mm | 3 000 | 3 000 |
| Szállítási magasság 2 | mm | 3 500 | 3 500 |
| Teljes hosszúság 2 | mm | 11 300 | 11 300 |
| Munkamélység | mm | 0–100 | 0–100 |
| Kapák száma „AL” lúdtalp Kapák száma „CF” véső Kapák száma „AP” lúdtalp |
db | 53 119 53 |
67 149 67 |
| Területteljesítmény | ha/h | 12–15 | 13–20 |
| Vonóerő igény 1 | kW LE |
243 330 |
316 430 |
| Munkasebesség | km/h | 10–14 | 10–14 |
| Max. szállítási sebesség 4 | km/h | 25 | 25 |
| Max. dőlésszög | ° | 6 | 6 |
| Szállítókerekek gumizása | 19,0/45-17 | 19,0/45-17 | |
| Fék típusa 3 | légfék / két vezetékes | légfék / két vezetékes | |
| Szükséges nyomás 3 | kPa | 8,5 | 8,5 |
| Fék méretei | 300/60 | 300/60 | |
| Hidraulika körök száma / nyomás | bar | 4–6 / 200 | 5–7 / 200 |
| Hidraulika csatlakozók száma / típusa | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Függesztőmű igény |
mm | 600–650 | 600–650 |
| Függesztőmű igény | mm | K80 vonógolyó; 50, vagy 70 mm átm. vonószem | |
| Tengelyterhelés | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Tömeg 2 | kg | 10 500 | 12 500 |
| Műszaki adatok | Mértékegység | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Munkaszélesség | mm | 12 500 | 15 700 |
| Szállítási szélesség | mm | 3 000 | 3 000 |
| Szállítási magasság 2 | mm | 3 750 | 3 750 |
| Teljes hosszúság 2 | mm | 11 550 | 11 550 |
| Munkamélység | mm | 0–100 | 0–100 |
| Kapák száma „AL” lúdtalp Kapák száma „CF” véső Kapák száma „AP” lúdtalp Kapák száma „AL4” lúdtalp |
db | 53 119 53 95 |
67 149 67 118 |
| Területteljesítmény | ha/h | 12–15 | 13–20 |
| Vonóerő igény 1 | kW LE |
243 330 |
316 430 |
| Munkasebesség | km/h | 10–14 | 10–14 |
| Max. szállítási sebesség 4 | km/h | 25 | 25 |
| Max. dőlésszög | ° | 6 | 6 |
| Szállítókerekek gumizása | 19,0/45-17 | 19,0/45-17 | |
| Fék típusa 3 | légfék / két vezetékes | légfék / két vezetékes | |
| Szükséges nyomás 3 | kPa | 8,5 | 8,5 |
| Fék méretei | 300/60 | 300/60 | |
| Hidraulika körök száma / nyomás | bar | 4–6 / 200 | 5–7 / 200 |
| Hidraulika csatlakozók száma / típusa | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Függesztőmű igény |
mm | 600–650 | 600–650 |
| Függesztőmű igény | mm | K80 vonógolyó; 50, vagy 70 mm átm. vonószem | |
| Tengelyterhelés | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Tömeg 2 | kg | 11 200 | 13 500 |
1 Ajánlott vonóerő. A tényleges vonóerő igény a művelési mélység, talajadottságok, domborzati viszonyok, beállítások, művelő elemek kopása miatt jelentősen eltérhet.
2 Gép tömege: front pálcás henger, „AP” kapaszekció, hátsó crosskill henger
3 Alternatívaként hidraulikus fék / üzemi nyomás 130 ± 5 bar.
4 Szállítás/fékek: Kövesse a gépek magyarországi közúti szállítására és vontatására vonatkozó előírásokat.
| Átmérő | 400 mm |
| Súly | 133 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés.
| Átmérő | 400 mm |
| Súly | 185 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés. Intenzívebb rögtörés az egysoros crosskill hengerhez viszonyítva.
| Átmérő | 400 mm |
| Súly | 70 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt is használható.
| Átmérő | 400 mm |
| Súly | 63 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt kevéssé használható.
| Átmérő | 400 mm |
| Súly | 115 kg/m |
Első és hátsó hengerként is alkalmazható.
Minőségi munka minden talajtípuson, jó mélységtartás, nedvesebb talajviszonyok közt is alkalmas.
A megfelelő hátsó henger kiválasztása rendkívül fontos, mert a munkavégzés minőségét jelentősen befolyásolja. A henger kiválasztása a talajtípustól és használat módjától függ.
| Henger | Crosskill henger CR |
Dupla crosskill henger DCR |
Pálcás henger BR |
Spirálpálcás henger SB |
Gyűrűs henger RR |
|---|---|---|---|---|---|
| Rögtörés | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tömörítés | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Mélységtartás | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Eltömődéssel szembeni ellenállóság | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Alkalmazhatóság köves talajokon | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Alkalmazhatóság nedves talajokon | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Kötött talajok | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Középkötött talajok | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Könnyű talajok | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Az AL és AP kapamezőkhöz.
CF kapamezőhöz.
CF kapamezőhöz.
A kapamező két sorba rendezett 25 cm széles nyíl alakú kapákkal került felszerelésre. Ez a kapamező lazább, szármaradványoktól mentes talajokra ideális. Opcionálisan a kapák mögé állítható magasságú simítólemez is felszerelhető.
A kapamező négy sorba rendezett, 3,5 cm széles vésőkapákkal került felszerelésre. Ez a kapamező vagy tavaszi talajmunkákra alkalmas, amikor nem szeretnénk nedves talajt hozni a felszínre, vagy kötött talajokra. Alapfelszereltségkén a kapák mögött állítható magasságú simítólemez található.
Az univerzális kapamező két sorba rendezett, 25 cm széles kapákkal került felszerelésre. A kapaszárak kialakításának köszönhetően alkalmas szármaradvánnyal borított és kötött talajok művelésére. Opcionálisan a kapák mögé állítható magasságú simítólemez is felszerelhető.
| Kapamezők | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
|
Kapasorok száma (db), Kapasorok távolsága (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Simító a kapák mögött | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Teljes felületű művelés | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság könnyű talajokon | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság középkötött talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság kötött talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság köves talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Alkalmazhatóság nedves talajon | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Eltömődéssel szembeni ellenállóság | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 A kapamező csak a LONG változathoz elérhető. A megnövelt kapatávolságnak köszönhetően jobb áteresztőképesség jellemzi.
Automatikus biztosítás nélküli nyomlazítók, nyíl alakú kapákkal. Lazább talajokon alkalmazható, ahol nem áll fenn a nedves rögök felszínre hozásának lehetősége.
Automatikus biztosítás nélküli nyomlazítók, vésőkapákkal. Kötöttebb talajokon alkalmazható, ahol fennáll a nedves rögök felszínre hozásának lehetősége.
Automatikus biztosítás nélküli farkasfogas simító. Masszív konstrukció a durva barázdák precíz elegyengetéséhez.
FL= fix mechanikus állítás, FH = fix hidraulikus állítás.
A talaj passzív egyengetése a hátsó henger után. Mindegyik hengertípus után felszerelhető.
A konzolok megfordításával a hátsó egyengetőpálcák munkája még agresszívabbá válik.
A megmaradt rögök hatékony aprítása a hátsó henger után.
A megmaradt rögök hatékony aprítása a hátsó henger után.
ø 50 mm vagy ø 70 mm vonószem a traktor alsó vonópontjához való csatlakozáshoz. A vonószem maximum 3,000 kg-al terhelhető függőlegesen.
K80 vonófej a traktor alsó vonópontjához való csatlakozáshoz. A vonófej maximum 3,000 kg-al terhelhető függőlegesen.
Hatékonyabb munkavégzés:
Opcionálisan régebbi munkagépekre is felszerelhető.
Hatékonyabb munkavégzés:
Opcionálisan régebbi munkagépekre is felszerelhető.
