| 1 | Traktor keréknyomának lazítási zónája. A traktornyomok fellazítása kiküszöböli az egyenetlen kelést. |
| 2 | Elsődleges talajegyengetés zónája. Az elegyengetett felszín egyenletesebb mélységű magágy kialakítását teszi lehetővé. |
| 3 | A talaj előtömörítésének zónája. Az első henger aprítja a rögöket a felszínen, ezzel egyidejűleg előtömöríti a talajt és helyreállítja a kapillaritást. |
| 4 | A magágykészítés zónája. A kapasorok a beállított művelési mélységben fellazítják a talajt és létrehozzák a vetőpadot. A munkamélység a későbbi vetési mélységgel egyezik meg. A lúdtalp kapák teljes felületen átvágják a talajszelvényt és elpusztítják a gyomokat. |
| 5 | Másodlagos egyengetés zónája. A kapasorok mögött található simító további felszínegyengetést végez. |
| 6 | Visszatömörítés zónája. A hátsó henger tovább aprítja a rögöket és visszatömöríti az átművelt talajt, helyreállítja a kapillaritást. A helyreállított kapillaritás és a kiváló minőségű magágy még szárazabb évjáratokban is egyenletes kelést biztosít. |
| 7 | Végső talajegyengetés zónája. A hátsó simító tökéletesen sima talajfelszínt biztosít. |
A szántás utáni magágykészítés bevált eszköze a kompaktor. Egyetlen munkamenetben előkészíti vetésre a talajt.
A kompaktor megbízhatóan egyenesíti a talajfelszínt, finomra aprítja a rögöket és jól visszatömörített magágyat készít. A talaj tökéltes egyengetéséhez a simítók éppúgy hozzájárulnak, mint a nagyobb egyenetlenségek elmunkálásához és szétoszlatásához.
A szántás utáni magágykészítés bevált eszköze a kompaktor. Egyetlen munkamenetben előkészíti vetésre a talajt.
A kompaktor megbízhatóan egyenesíti a talajfelszínt, finomra aprítja a rögöket és jól visszatömörített magágyat készít. A talaj tökéltes egyengetéséhez a simítók éppúgy hozzájárulnak, mint a nagyobb egyenetlenségek elmunkálásához és szétoszlatásához.
A magas menetsebességnek köszönhetően még a kisebb munkaszélességű kompaktorokkal is nagy területteljesítmény érhető el. A tudatos tervezés és a kedvező súly miatt elég egyszer áthaladni a szántáson, és nemcsak szép talajfelszínt, hanem a teljes keresztmetszetében tökéletesen megmunkált talajt hagy maga után.

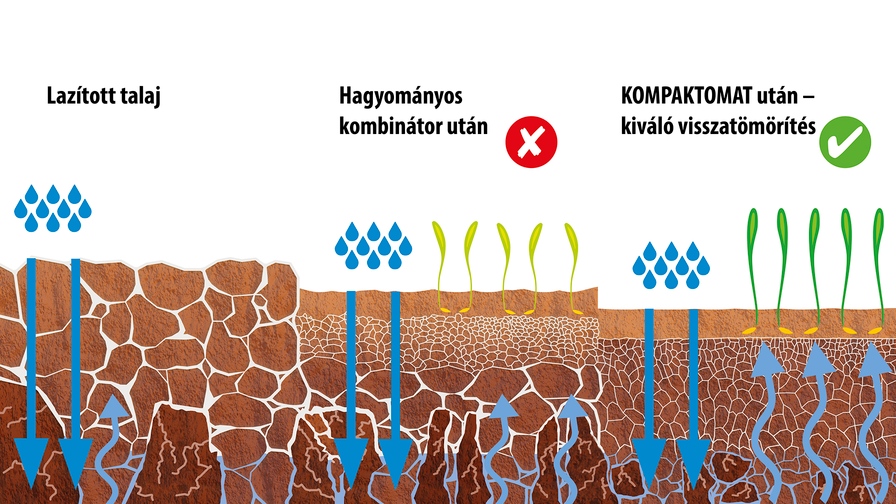

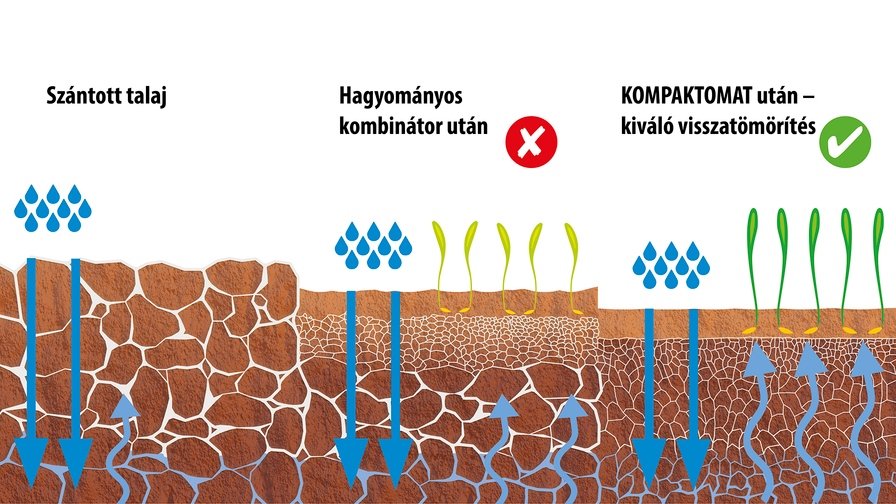

A kompaktor egy lépésben végzi el a felszín kialakítását és a talaj tömörítését, megállítja a kapilláris vízemelést és a vetőágy a kialakított mélységben aprómorzsás minőségben várja a vetőmagot. Az ideális simítás elérése érdekében a kompaktor három simítóval van felszerelve.
A magas menetsebességnek köszönhetően még a kisebb munkaszélességű kompaktorokkal is nagy területteljesítmény érhető el. A tudatos tervezés és a kedvező súly miatt elég egyszer áthaladni a szántáson, és nemcsak szép talajfelszínt, hanem a teljes keresztmetszetében tökéletesen megmunkált talajt hagy maga után.
A kompaktor egy lépésben végzi el a felszín kialakítását és a talaj tömörítését, megállítja a kapilláris vízemelést és a vetőágy a kialakított mélységben aprómorzsás minőségben várja a vetőmagot. Az ideális simítás elérése érdekében a kompaktor három simítóval van felszerelve.
A magágykészítő elemeinek kialakításakor a hosszú élettartamra és a gépkezelők maximális biztonságára törekedtek. Az egyszerű, de magas minőségű konstrukciónak nagyon alacsony a karbantartás igénye.
A nagyszilárdságú, kiváló minőségű alapanyagok és az eXtra STEEL line technológia együttesen garantálják a hosszú hasznos élettartamot még a legkíméletlenebb üzemeltetési körülmények között is.
A minimális számú állítási és kenési pontnak köszönhetően a gépek üzemeltetése és karbantartása rendkívül egyszerű feladat, bárki számára könnyedén elvégezhető.
Az egyes művelőszekciók közötti különbségek leírása részletesebben a Kiegészítők lapon található.
| Műszaki adatok | Mértékegység | Kompaktomat K 250 N |
Kompaktomat K 300 N |
Kompaktomat K 400 NS |
Kompaktomat K 500 NS |
Kompaktomat K 600 NS |
|---|---|---|---|---|---|---|
| Munkaszélesség | mm | 2 580 | 3 000 | 4 000 | 5 000 | 6 000 |
| Szállítási szélesség | mm | 2 580 | 3 000 | 3 000 | 3 000 | 3 000 |
| Teljes hosszúság | mm | 2 640 | 2 640 | 2 930 | 3 200 | 3 200 |
| Munkamélység | mm | 0–100 | 0–100 | 0– 100 | 0–100 | 0–100 |
| Kapák száma „AL” lúdtalp Kapák száma „CF” véső Kapák száma „AP” lúdtalp |
db | 11 26 11 |
13 30 12 |
18 39 16 |
23 49 23 |
27 59 24 |
| Területteljesítmény | ha/h | 2–3 | 2,2–3,2 | 3–4 | 5–6 | 6–7,2 |
| Vonóerő igény 1 | kW LE |
55 75 |
70 95 |
90 125 |
120 165 |
130 180 |
| Munkasebesség | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Max. szállítási sebesség 3 | km/h | 20 | 20 | 20 | 20 | 20 |
| Max. dőlésszög | ° | 11 | 11 | 6 | 6 | 6 |
| Hidraulika körök száma / nyomás | bar | 0 | 0 | 1–3 / 200 | 1–3 / 200 | 1–3 / 200 |
| Hidraulika csatlakozók száma / típusa | db | 0 | 0 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 |
| Függesztőmű igény | Kat. 2 | Kat. 2 | Kat. 3 | Kat. 3 | Kat. 3 | |
| Függesztőmű igény Függesztő tengely hossza |
mm | 870 ± 1,5 | 870 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 |
| Függesztőmű igény Függesztő tengely csap átmérője |
mm | 29 | 29 | 37,5 | 37,5 | 37,5 |
| Függesztőmű igény Harmadik pont csap átmérője |
mm | 26 | 26 | 32,5 | 32,5 | 32,5 |
| Tömeg 2 | kg | 1 155 | 1 510 | 2 670 | 3 150 | 3 500 |
1 Ajánlott vonóerő. A tényleges vonóerő igény a művelési mélység, talajadottságok, domborzati viszonyok, beállítások, művelő elemek kopása miatt jelentősen eltérhet.
2 Gép tömege: front pálcás henger, „AP” kapaszekció, hátsó crosskill henger.
3 Szállítás/fékek: Kövesse a gépek magyarországi közúti szállítására és vontatására vonatkozó előírásokat.
N - Függesztett gép
NS - Függesztett, hidraulikusan felcsukható gép
| Átmérő | 400 mm |
| Súly | 133 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés.
| Átmérő | 400 mm |
| Súly | 185 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés. Intenzívebb rögtörés az egysoros crosskill hengerhez viszonyítva.
| Átmérő | 400 mm |
| Súly | 70 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt is használható.
| Átmérő | 400 mm |
| Súly | 63 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt kevéssé használható.
| Átmérő | 400 mm |
| Súly | 115 kg/m |
Első és hátsó hengerként is alkalmazható.
Minőségi munka minden talajtípuson, jó mélységtartás, nedvesebb talajviszonyok közt is alkalmas.
A megfelelő hátsó henger kiválasztása rendkívül fontos, mert a munkavégzés minőségét jelentősen befolyásolja. A henger kiválasztása a talajtípustól és használat módjától függ.
| Henger | Crosskill henger CR |
Dupla crosskill henger DCR |
Pálcás henger BR |
Spirálpálcás henger SB |
Gyűrűs henger RR |
|---|---|---|---|---|---|
| Rögtörés | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tömörítés | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Mélységtartás | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Eltömődéssel szembeni ellenállóság | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Alkalmazhatóság köves talajokon | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Alkalmazhatóság nedves talajokon | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Kötött talajok | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Középkötött talajok | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Könnyű talajok | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Az AL és AP kapamezőkhöz.
CF kapamezőhöz.
CF kapamezőhöz.
A kapamező két sorba rendezett 25 cm széles nyíl alakú kapákkal került felszerelésre. Ez a kapamező lazább, szármaradványoktól mentes talajokra ideális. Opcionálisan a kapák mögé állítható magasságú simítólemez is felszerelhető.
A kapamező négy sorba rendezett, 3,5 cm széles vésőkapákkal került felszerelésre. Ez a kapamező vagy tavaszi talajmunkákra alkalmas, amikor nem szeretnénk nedves talajt hozni a felszínre, vagy kötött talajokra. Alapfelszereltségkén a kapák mögött állítható magasságú simítólemez található.
Az univerzális kapamező két sorba rendezett, 25 cm széles kapákkal került felszerelésre. A kapaszárak kialakításának köszönhetően alkalmas szármaradvánnyal borított és kötött talajok művelésére. Opcionálisan a kapák mögé állítható magasságú simítólemez is felszerelhető.
| Kapamezők | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
|
Kapasorok száma (db), Kapasorok távolsága (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Simító a kapák mögött | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Teljes felületű művelés | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság könnyű talajokon | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság középkötött talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság kötött talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság köves talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Alkalmazhatóság nedves talajon | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Eltömődéssel szembeni ellenállóság | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 A kapamező csak a LONG változathoz elérhető. A megnövelt kapatávolságnak köszönhetően jobb áteresztőképesség jellemzi.
Kompaktomat K 500 NS + K 600 NS
A függesztett munkagép felépítése nem teszi lehetővé, hogy a nyomlazító kapákat közvetlenül a gépre helyezzük. Ezért a traktor és a szállított gép közé egy kiegészítő gerendelyt lehet felszerelni a nyomlazító kapákkal. A nyomlazítók tartószerkezete a hárompont függesztésnél van a munkagéphez rögzítve.
Kompaktomat K 300 N + K 400 NS
A függesztett munkagép felépítése nem teszi lehetővé, hogy a nyomlazító kapákat közvetlenül a gépre helyezzük. Ezért a traktor és a szállított gép közé egy kiegészítő gerendelyt lehet felszerelni a nyomlazító kapákkal. A nyomlazítók tartószerkezete a hárompont függesztésnél van a munkagéphez rögzítve.
Automatikus biztosítás nélküli farkasfogas simító. Masszív konstrukció a durva barázdák precíz elegyengetéséhez.
FL= fix mechanikus állítás, FH = fix hidraulikus állítás.
Rugófeszítésű, különálló lapokból álló simító. Intenzívebb rögtörés.
L = Flexi-board, FB = hidraulikus állítású Flexi-board.
A talaj passzív egyengetése a hátsó henger után. Mindegyik hengertípus után felszerelhető.
A konzolok megfordításával a hátsó egyengetőpálcák munkája még agresszívabbá válik.
A megmaradt rögök hatékony aprítása a hátsó henger után.
A megmaradt rögök hatékony aprítása a hátsó henger után.
Hatékonyabb munkavégzés:
Opcionálisan régebbi munkagépekre is felszerelhető.
Hatékonyabb munkavégzés:
Opcionálisan régebbi munkagépekre is felszerelhető.
