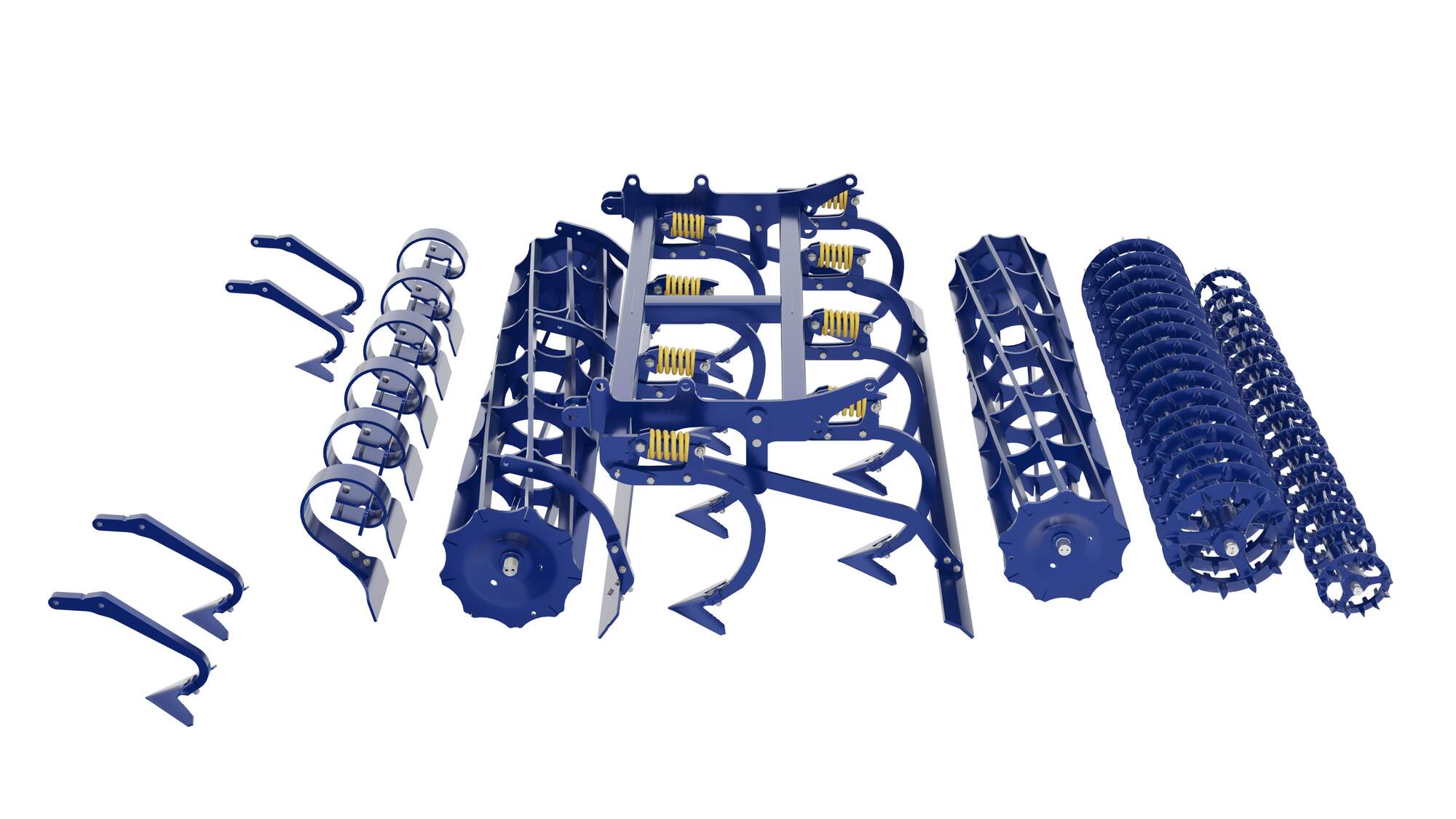

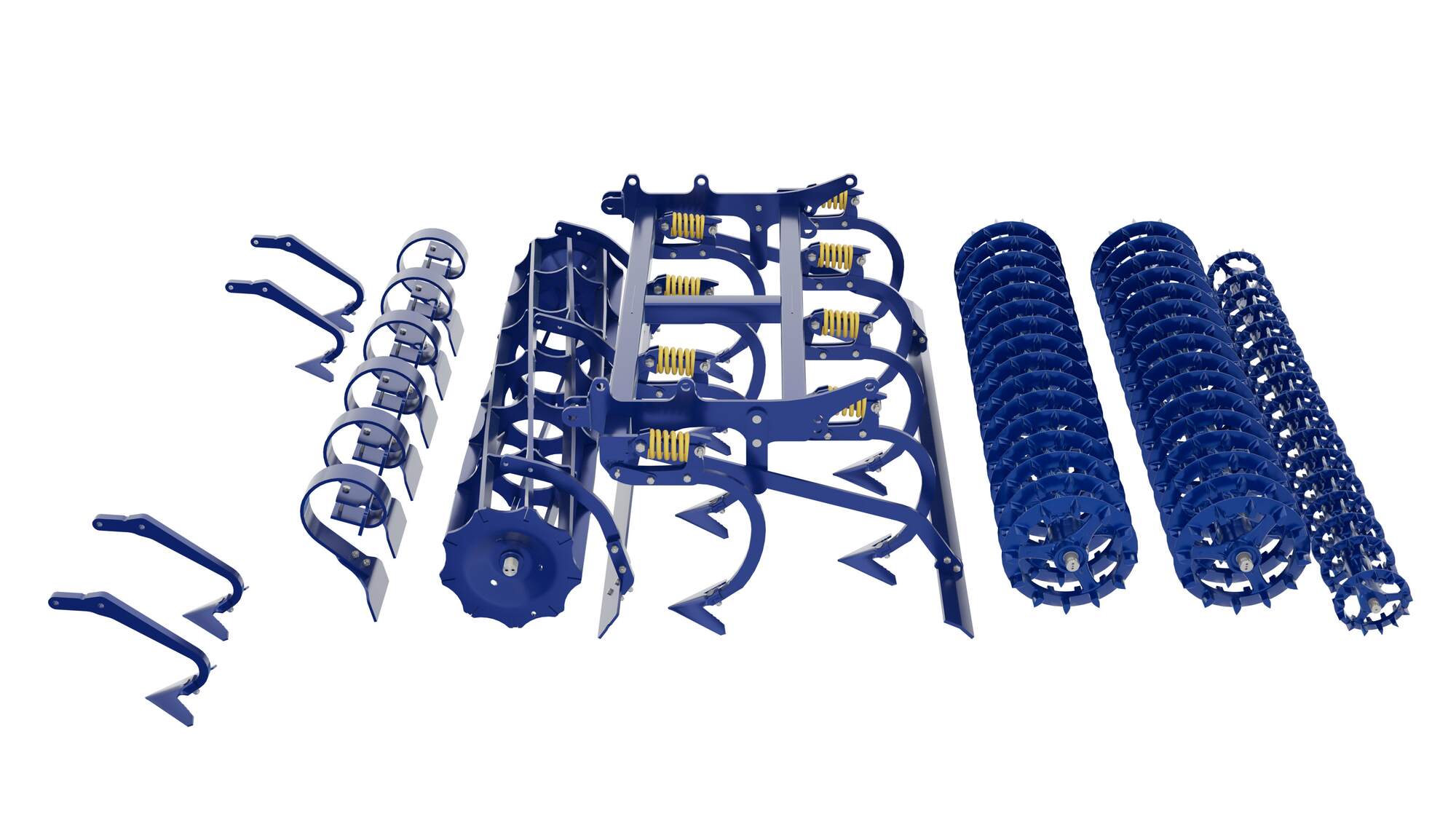

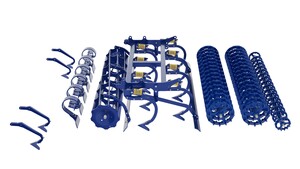

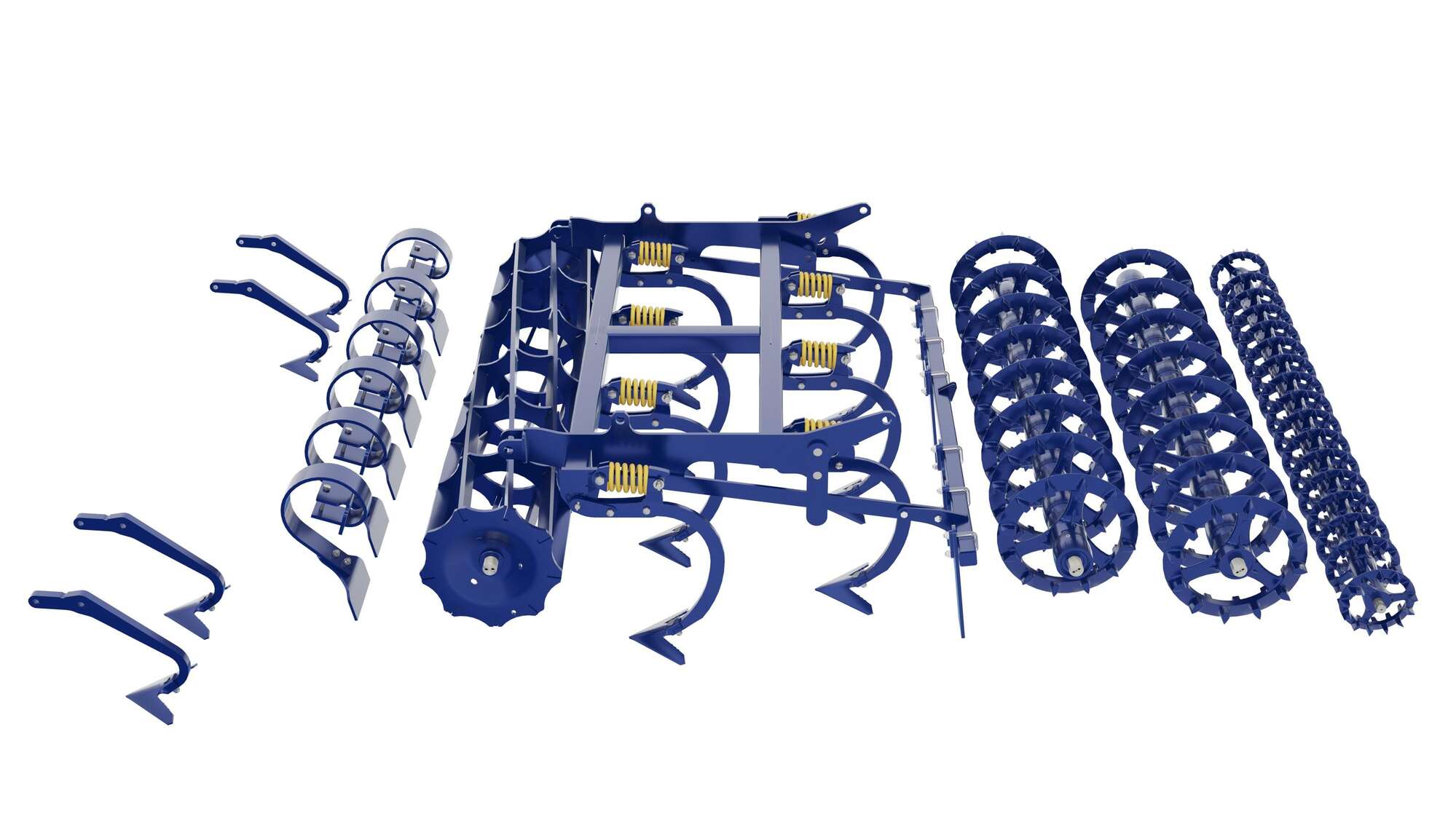

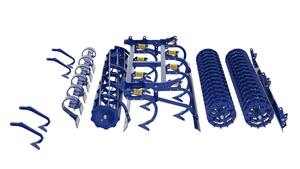

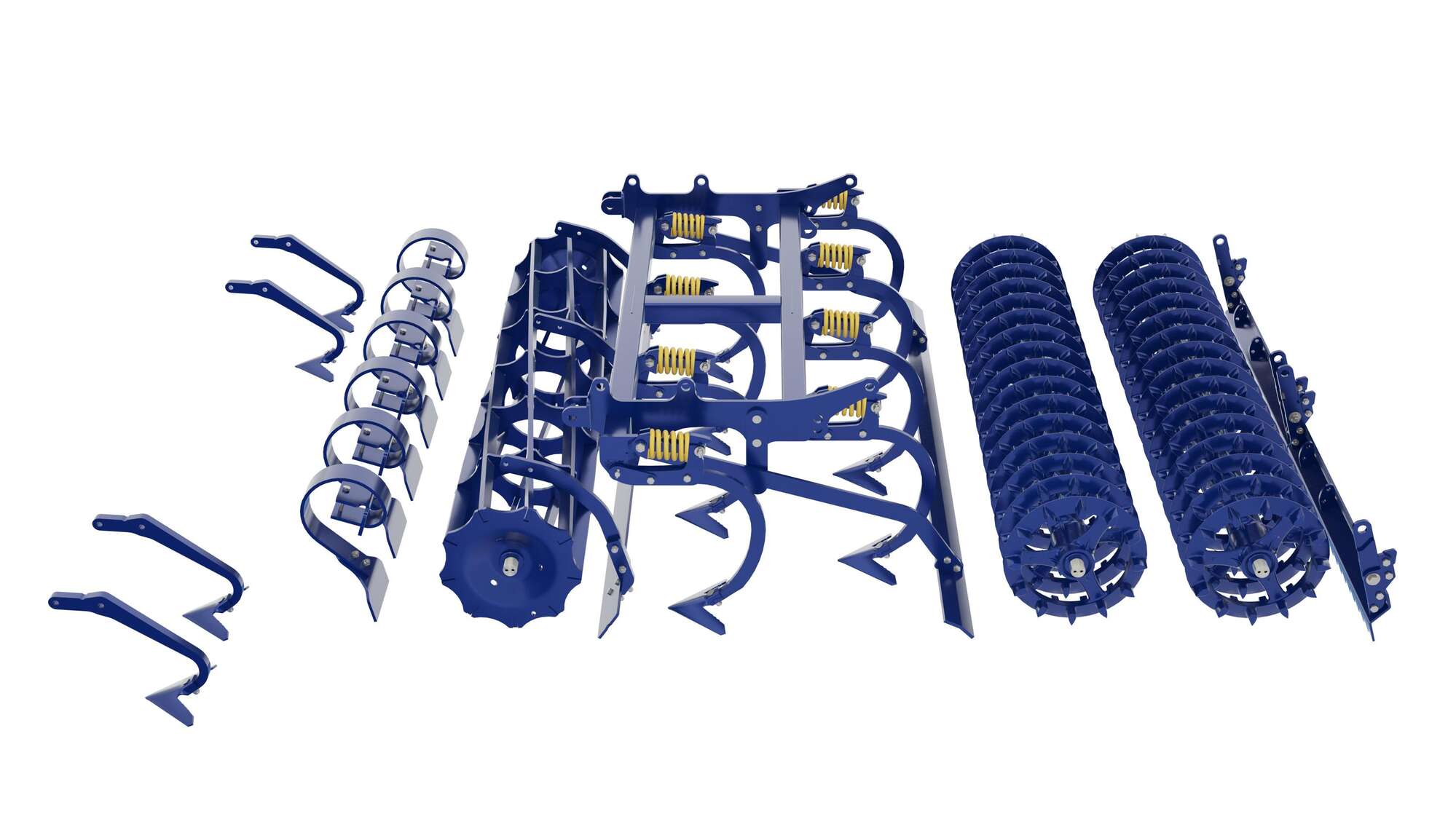

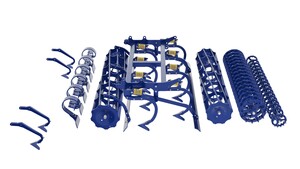

| 1 | Traktor keréknyomának lazítási zónája. A traktornyomok fellazítása kiküszöböli az egyenetlen kelést. |
| 2 | Elsődleges talajegyengetés zónája. Az elegyengetett felszín egyenletesebb mélységű magágy kialakítását teszi lehetővé. |
| 3 | A talaj előtömörítésének zónája. Az első henger aprítja a rögöket a felszínen, ezzel egyidejűleg előtömöríti a talajt és helyreállítja a kapillaritást. |
| 4 | A magágykészítés zónája. A kapasorok a beállított művelési mélységben fellazítják a talajt és létrehozzák a vetőpadot. A munkamélység a későbbi vetési mélységgel egyezik meg. A lúdtalp kapák teljes felületen átvágják a talajszelvényt és elpusztítják a gyomokat. |
| 5 | Másodlagos egyengetés zónája. A kapasorok mögött található simító további felszínegyengetést végez. |
| 6 | Visszatömörítés zónája. A hátsó henger tovább aprítja a rögöket és visszatömöríti az átművelt talajt, helyreállítja a kapillaritást. A helyreállított kapillaritás és a kiváló minőségű magágy még szárazabb évjáratokban is egyenletes kelést biztosít. |
| 7 | Végső talajegyengetés zónája. A hátsó simító tökéletesen sima talajfelszínt biztosít. |
A szántás utáni magágykészítés bevált eszköze a kompaktor. Egyetlenegy munkamenetben vetésre kiválóan előkészíti a talajt.
A félig függesztett kompaktorok 3-9,7 méteres munkaszélességekben készülnek.
Egyetlen menetben vetésre gyönyörűen előkészített talaj! A gép megbízhatóan elmunkálja a talajfelszínt, finomra aprítja a rögöket, és egy jól visszatömörített magágyat hagy maga után.
A szántás utáni magágykészítés bevált eszköze a kompaktor. Egyetlenegy munkamenetben vetésre kiválóan előkészíti a talajt.
A félig függesztett kompaktorok 3-9,7 méteres munkaszélességekben készülnek.
Egyetlen menetben vetésre gyönyörűen előkészített talaj! A gép megbízhatóan elmunkálja a talajfelszínt, finomra aprítja a rögöket, és egy jól visszatömörített magágyat hagy maga után.
A nagyszilárdságú, kiváló minőségű alapanyagok és az eXtra STEEL line technológia együttesen garantálják a hosszú hasznos élettartamot még a legkíméletlenebb üzemeltetési körülmények között is.
A minimális számú állítási és kenési pontnak köszönhetően a gépek üzemeltetése és karbantartása rendkívül egyszerű feladat, bárki számára könnyedén elvégezhető.
A kompaktor legfőbb előnyössége, hogy a rugalmas beállíthatóság miatt nagyon sokoldalú használatraalkalmas.
Az egyes művelőszekciók közötti különbségek leírása részletesebben a Kiegészítők lapon található.
A K 300 P – K 1000 PS félig-függesztett magágykészítő kompaktorok összekapcsolhatók más gépekkel vagy eszközökkel. Az ehhez szükséges hátsó hárompont választható kiegészítőként rendelkezésre áll.
Egy kiegészítő záróhenger kapcsolásához elég egy hátsó hárompont csatlakozást és egy kihelyezett hidraulika kört felszerelni.
A pneumatikus vetőgép üzemeltetéséhez - hidraulikus ventilátor meghajtáshoz és hidraulikus nyomjelző működtetéshez – a kihelyezett hidraulika kör szükség szerint bővíthető.
| Műszaki adatok | Mértékegység | Kompaktomat K 300 P |
Kompaktomat K 400 PS |
Kompaktomat K 450 PS |
Kompaktomat K 500 PS |
Kompaktomat K 600 PS |
|---|---|---|---|---|---|---|
| Munkaszélesség | mm | 3 000 | 4 000 | 4 500 | 5 000 | 6 000 |
| Szállítási szélesség | mm | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Szállítási magasság | mm | 1 650 | 2 670 | 3 030 | 2 790 | 3 230 |
| Teljes hosszúság | mm | 5 965 | 5 965 | 5 965 | 6 105 | 6 105 |
| Munkamélység | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Kapák száma „AL” lúdtalp Kapák száma „CF” véső Kapák száma „AP” lúdtalp |
db | 13 30 12 |
18 39 16 |
20 47 20 |
23 49 23 |
27 59 24 |
| Területteljesítmény | ha/h | 2,2–3,2 | 3–4 | 3,5–4,5 | 3–5 | 3,5–6 |
| Vonóerő igény 1 | kW LE |
70 95 |
90 125 |
110 150 |
120 165 |
130 180 |
| Munkasebesség | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Max. dőlésszög | ° | 11 | 6 | 6 | 6 | 6 |
| Szállítókerekek gumizása | 400/60-15,5 | 400/60-15,5 | 400/60-15,5 | 19,0/45-17 | 19,0/45-17 | |
| Hidraulika körök száma / nyomás | bar | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 |
| Hidraulika csatlakozók száma / típusa | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | |
|
Követelmények a traktor függesztőszerkezetére vonatkozóan |
mm | 1 010 (920) |
1 010 (920) |
1 010 (920) |
1 010 (920) |
1 010 (920) |
| Követelmények a traktor függesztőszerkezetére vonatkozóan Alsó függesztő csukló furatának átmérője a munkaeszköz vonócsapjához |
mm | 37,5 (29) |
37,5 (29) |
37,5 (29) |
37,5 (29) |
37,5 (29) |
| Függesztőmű igény | Kat. 2 és 3; K80 vonógolyó; 40, 50, vagy 70 mm átm. vonószem | |||||
| Tengelyterhelés | kg | 1 960 | 2 080 | 2 240 | 2 730 | 2 950 |
| Tömeg 2 | kg | 2 360 | 3 010 | 3 340 | 4 025 | 4 360 |
| Műszaki adatok | Mértékegység | Kompaktomat K 500 PS |
Kompaktomat K 600 PS |
Kompaktomat K 700 PS |
Kompaktomat K 800 PS |
Kompaktomat K 1000 PS |
|---|---|---|---|---|---|---|
| Munkaszélesség | mm | 5 000 | 6 000 | 7 000 | 8 000 | 9 850 |
| Szállítási szélesség | mm | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Szállítási magasság | mm | 2 790 | 3 230 | 3 830 | 4 000 | 4 000 |
| Teljes hosszúság | mm | 6 105 | 6 105 | 6 105 | 6 105 | 6 660 |
| Munkamélység | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Kapák száma „AL” lúdtalp Kapák száma „CF” véső Kapák száma „AP” lúdtalp |
db | 23 49 23 |
27 59 24 |
31 69 31 |
35 77 32 |
43 91 38 |
| Területteljesítmény | ha/h | 3–5 | 3,5–6 | 4,5–7 | 5,5–8 | 8,5–10 |
| Vonóerő igény 1 | kW LE |
120 165 |
130 180 |
150 205 |
160 220 |
180 245 |
| Munkasebesség | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Max. dőlésszög | ° | 6 | 6 | 6 | 6 | 6 |
| Szállítókerekek gumizása | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | |
| Fék típusa 3 | légfék / két vezetékes | légfék / két vezetékes | légfék / két vezetékes | légfék / két vezetékes | légfék / két vezetékes | |
| Szükséges nyomás 3 | kPa | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Fék méretei | 300/60 | 300/60 | 300/60 | 300/60 | 300/90 | |
| Hidraulika körök száma / nyomás | bar | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 |
| Hidraulika csatlakozók száma / típusa | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | |
|
Követelmények a traktor függesztőszerkezetére vonatkozóan |
mm | 1 010 (920) |
1 010 (920) |
1 010 (1 045) |
1 010 (1 045) |
1 010 (1 045) |
| Követelmények a traktor függesztőszerkezetére vonatkozóan Alsó függesztő csukló furatának átmérője a munkaeszköz vonócsapjához |
mm | 37,5 (29) |
37,5 (29) |
37,5 (50) |
37,5 (50) |
37,5 (50) |
| Függesztőmű igény | Kat. 2 és 3; K80 vonógolyó; 40, 50, vagy 70 mm átm. vonószem | |||||
| Tengelyterhelés | kg | 2 730 | 2 950 | 3 360 | 3 620 | 4 520 |
| Tömeg 2 | kg | 4 025 | 4 360 | 4 960 | 5 345 | 6 920 |
| Műszaki adatok | Mértékegység | Kompaktomat K 500 PS LONG |
Kompaktomat K 600 PS LONG |
Kompaktomat K 700 PS LONG |
Kompaktomat K 800 PS LONG |
Kompaktomat K 1000 PS LONG |
|---|---|---|---|---|---|---|
| Munkaszélesség | mm | 5 000 | 6 000 | 7 000 | 8 000 | 10 000 |
| Szállítási szélesség | mm | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Szállítási magasság | mm | 2 790 | 3 230 | 3 830 | 4 000 | 4 000 |
| Teljes hosszúság | mm | 6 355 | 6 355 | 6 355 | 6 355 | 6 910 |
| Munkamélység | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Kapák száma „AL” lúdtalp Kapák száma „AL4” lúdtalp Kapák száma „CF” véső Kapák száma „AP” lúdtalp |
db | 23 41 49 23 |
27 47 59 24 |
31 55 69 31 |
35 61 77 32 |
43 91 38 76 |
| Területteljesítmény | ha/h | 3–5 | 3,5–6 | 4,5–7 | 5,5–8 | 8,5–10,0 |
| Vonóerő igény 1 | kW LE |
120 165 |
130 180 |
150 205 |
160 220 |
180 245 |
| Munkasebesség | km/h | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Max. dőlésszög | ° | 6 | 6 | 6 | 6 | 6 |
| Szállítókerekek gumizása | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | 19,0/45-17 | |
| Fék típusa 3 | légfék / két vezetékes | légfék / két vezetékes | légfék / két vezetékes | légfék / két vezetékes | légfék / két vezetékes | |
| Szükséges nyomás 3 | kPa | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Fékezett / fék nélküli változat | igen / igen | igen / igen | igen / igen | igen / nem | igen / nem | |
| Fék méretei | 300/60 | 300/60 | 300/60 | 300/60 | 300/60 | |
| Hidraulika körök száma / nyomás | bar | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 | 2–4 / 200 |
| Hidraulika csatlakozók száma / típusa | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | 4–8 / ISO 12,5 | |
|
Követelmények a traktor függesztőszerkezetére vonatkozóan |
mm | 1 010 (920) |
1 010 (920) |
1 010 (1 045) |
1 010 (1 045) |
1 010 (1 045) |
| Követelmények a traktor függesztőszerkezetére vonatkozóan Alsó függesztő csukló furatának átmérője a munkaeszköz vonócsapjához |
mm | 37,5 (29) |
37,5 (29) |
37,5 (50) |
37,5 (50) |
37,5 (50) |
| Függesztőmű igény | Kat. 2 és 3; K80 vonógolyó; 40, 50, vagy 70 mm átm. vonószem | |||||
| Tengelyterhelés | kg | 2 810 | 3 030 | 3 460 | 3 720 | 4 850 |
| Tömeg 2 | kg | 4 125 | 4 460 | 5 110 | 5 495 | 7 420 |
1 Ajánlott vonóerő. A tényleges vonóerő igény a művelési mélység, talajadottságok, domborzati viszonyok, beállítások, művelő elemek kopása miatt jelentősen eltérhet.
2 Gép tömege: front pálcás henger, „AP” kapaszekció, hátsó crosskill henger
3 Alternatívaként hidraulikus fék / üzemi nyomás 130 ± 5 bar.
Szállítás/fékek: Kövesse a gépek magyarországi közúti szállítására és vontatására vonatkozó előírásokat.
P - félig-függesztett gép
PS - félig-függesztett, hidraulikusan felcsukható gép

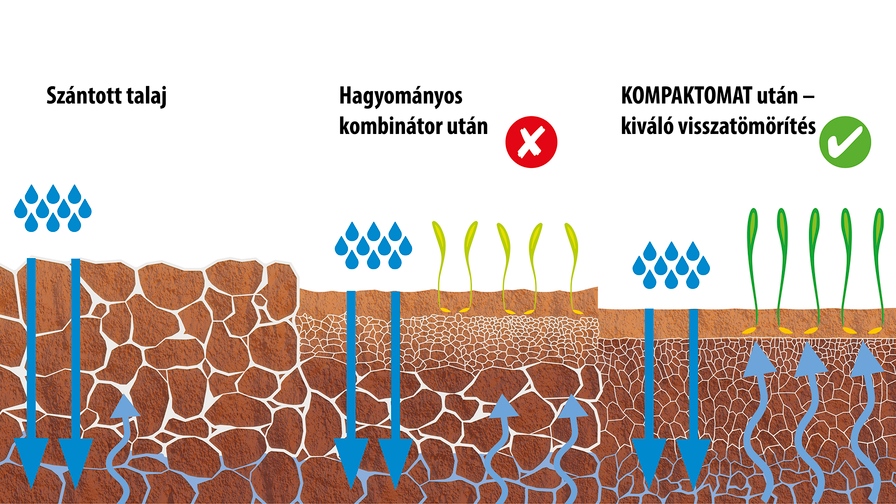

alkalmas a szántás utáni intenzívebb talajfeldolgozásra minimális növényi maradványokkal

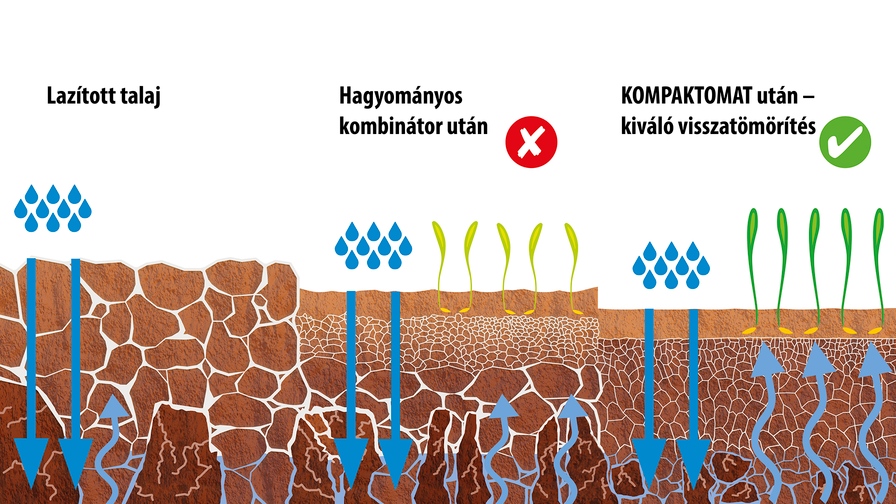

alkalmas a talajlazítás utáni megművelésére, ha a felszínen nagy mennyiségű zúzott növényi maradvány található
| Átmérő | 400 mm |
| Súly | 115 kg/m |
Első és hátsó hengerként is alkalmazható.
Minőségi munka minden talajtípuson, jó mélységtartás, nedvesebb talajviszonyok közt is alkalmas.
| Átmérő | 400 mm |
| Súly | 133 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés.
| Átmérő | 400 mm |
| Súly | 185 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés. Intenzívebb rögtörés az egysoros crosskill hengerhez viszonyítva.
| Átmérő | 400 mm |
| Súly | 70 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt is használható.
| Átmérő | 400 mm |
| Súly | 63 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt kevéssé használható.
| Átmérő | 400 mm |
| Súly | 265 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés.
| Átmérő | 400 mm |
| Súly | 185 kg/m |
Csak hátsó hengerként alkalmazható.
Kiváló munkavégzés laza, középkötött és kötött talajokon, minőségi visszatömörítés és rögtörés. Intenzívebb rögtörés az egysoros crosskill hengerhez viszonyítva.
| Átmérő | 400 mm |
| Súly | 203 kg/m |
Elülső hengerként is felszerelhető.
Minőségi rögtörés. Nedves talajviszonyok közt is használható.
A megfelelő hátsó henger kiválasztása rendkívül fontos, mert a munkavégzés minőségét jelentősen befolyásolja. A henger kiválasztása a talajtípustól és használat módjától függ.
| Henger | Crosskill henger CR |
Pálcás henger BR |
Spirálpálcás henger SB |
Gyűrűs henger RR |
|---|---|---|---|---|
| Rögtörés | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tömörítés | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Mélységtartás | ●○○○ | ●●●○ | ●●●○ | ●●●● |
| Eltömődéssel szembeni ellenállóság | ●●●○ | ●●○○ | ●●●○ | ●●●● |
| Alkalmazhatóság köves talajokon | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Alkalmazhatóság nedves talajokon | ●●○○ | ●○○○ | ●●●○ | ●●●● |
| Kötött talajok | ●●●○ | ●●○○ | ●●○○ | ●●●○ |
| Középkötött talajok | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Könnyű talajok | ●●●● | ●●●● | ●●●● | ●●●○ |
| Henger | Dupla crosskill henger DCR |
Dupla crosskill henger DCRL |
Two crosskill rolles CR + CR |
Spirálpálcás henger + Crosskill henger SB + CR |
|---|---|---|---|---|
| Rögtörés | ●●●● | ●●○○ | ●●●● | ●●●● |
| Tömörítés | ●●●● | ●●●● | ●●●● | ●●●● |
| Mélységtartás | ●●○○ | ●●○○ | ●●○○ | ●●●○ |
| Eltömődéssel szembeni ellenállóság | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Alkalmazhatóság köves talajokon | ●●○○ | ●●●● | ●●○○ | ●●○○ |
| Alkalmazhatóság nedves talajokon | ●●●○ | ●●○○ | ●●○○ | ●○○○ |
| Kötött talajok | ●●●● | ●●●● | ●●●○ | ●●○○ |
| Középkötött talajok | ●●●● | ●●●● | ●●●● | ●●●○ |
| Könnyű talajok | ●●●● | ●●●● | ●●●● | ●●●● |
Az AL és AP kapamezőkhöz.
Az AL4 kapamezőkhöz.
CF kapamezőhöz.
CF kapamezőhöz.
Az univerzális kapamező két sorba rendezett, 25 cm széles kapákkal került felszerelésre. A kapaszárak kialakításának köszönhetően alkalmas szármaradvánnyal borított és kötött talajok művelésére. Opcionálisan a kapák mögé állítható magasságú simítólemez is felszerelhető.
A kapamező két sorba rendezett 25 cm széles nyíl alakú kapákkal került felszerelésre. Ez a kapamező lazább, szármaradványoktól mentes talajokra ideális. Opcionálisan a kapák mögé állítható magasságú simítólemez is felszerelhető.
A Kompaktomat LONG kiviteléhez
Négy sorba rendezett rugós vésőkapák.
A kapamező négy sorba rendezett, 3,5 cm széles vésőkapákkal került felszerelésre. Ez a kapamező vagy tavaszi talajmunkákra alkalmas, amikor nem szeretnénk nedves talajt hozni a felszínre, vagy kötött talajokra. Alapfelszereltségkén a kapák mögött állítható magasságú simítólemez található.
| Kapamezők | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
|
Kapasorok száma (db), Kapasorok távolsága (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Simító a kapák mögött | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Teljes felületű művelés | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság könnyű talajokon | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság középkötött talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság kötött talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Alkalmazhatóság köves talajokon | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Alkalmazhatóság nedves talajon | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Eltömődéssel szembeni ellenállóság | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 A kapamező csak a LONG változathoz elérhető. A megnövelt kapatávolságnak köszönhetően jobb áteresztőképesség jellemzi.
Automatikus biztosítás nélküli nyomlazítók, nyíl alakú kapákkal. Lazább talajokon alkalmazható, ahol nem áll fenn a nedves rögök felszínre hozásának lehetősége.
Automatikus biztosítás nélküli nyomlazítók, vésőkapákkal. Kötöttebb talajokon alkalmazható, ahol fennáll a nedves rögök felszínre hozásának lehetősége.
Automatikus biztosítás nélküli farkasfogas simító. Masszív konstrukció a durva barázdák precíz elegyengetéséhez.
FL= fix mechanikus állítás, FH = fix hidraulikus állítás.
Rugófeszítésű, különálló lapokból álló simító. Intenzívebb rögtörés.
L = Flexi-board, FB = hidraulikus állítású Flexi-board.
A Kompaktomat LONG változathoz tervezve.
Automatikus kioldású simító, állítható alsó pozícióval. A simító intenzívebb keverést = finomabb talajszerkezetet biztosít.
A talaj passzív egyengetése a hátsó henger után. Mindegyik hengertípus után felszerelhető.
A hátsó henger után megmaradt rögök intenzív rögtörésére.
Kompaktomat LONG esetén bármelyik hátsó henger mögött használható.
Kompaktomat PS esetén a dupla hátsó hengerek mögött nem használható.
A hátsó henger után megmaradt rögök intenzív rögtörésére.
A félig függesztett Kompaktomat gépek hátsó részére más munkagépekkel való összekapcsolásra hátsó függesztőberendezés szerelhető. A hátsó függesztőberendezés része a 2 vezetékes hidraulika kör, a kiegészítő munkagép összecsukásához.
Hátsó hárompont függesztéssel rendelkező Kompaktomat munkagépek esetén, lehetőség van egy-, vagy kétkörös hidraulikatömlő kiépítésére az aprómagvetőgép nyomjelzőjének üzemeltetéséhez.
A pneumatikus vetőgépventilátor meghajtására szolgáló hidraulikakör opcionálisan felszerelhető a hátsó hárompont függesztéssel rendelkező Kompaktomatokra.
Kat. 2, 3 és 4 – csatlakozás a traktor alsó vonókarjaihoz.
Kat. 2-as tengelyvég Ø 28 mm
Kat. 3-as tengelyvég Ø 36 mm
Kat. 4-es tengelyvég Ø 50 mm
C40, C50, C70 vonószem alsó bekötéshez. A vonószem maximum 3,000 kg-al terhelhető függőlegesen.
C40 – vonócsap Ø 40 mm
C50 – vonócsap Ø 50 mm
C70 – vonócsap Ø 70 mm
K80 vonófej alsó bekötéshez. A vonófej maximum 3,000 kg-al terhelhető függőlegesen.
K80 – vonófej 80 mm
