Disku lobītājs DISKOMAT PS

Augsnes apstrāde līdz 18 cm ar augsnes uzirdināšanu un augu atlieku iestrādi

Disku lobītājs Diskomat

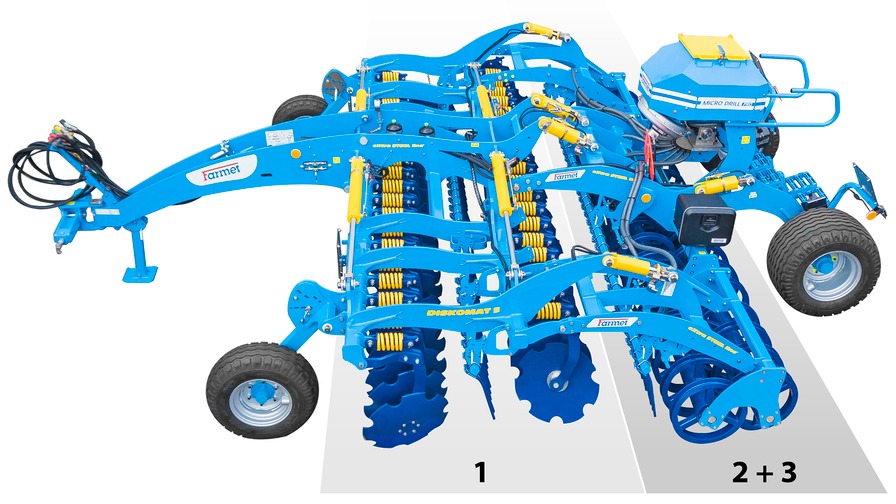

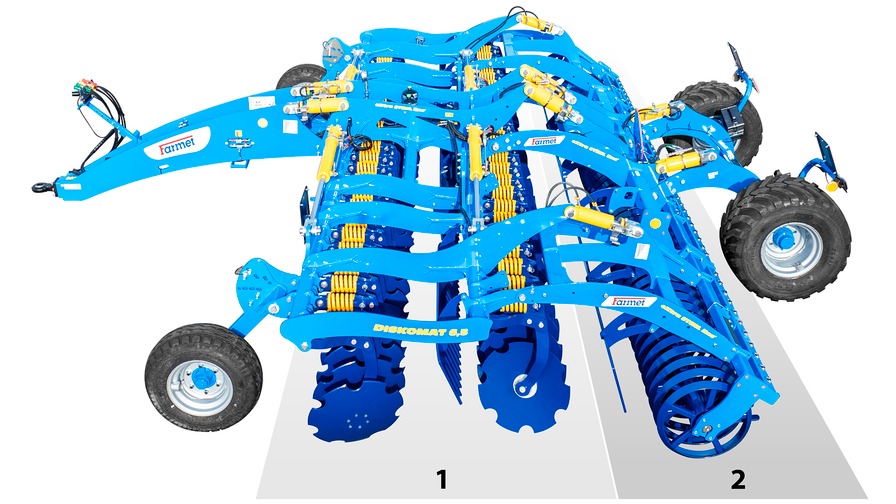

Tehnoloģijas

1	Pilnīga virsmas apstrāde. Diski izvietoti divās rindās, disku ģeometrija nodrošina ideālu augsnes apstrādi, augu atlieku sasmalcināšanu un iestrādi 6–18 cm dziļumā. Diski izlīdzina augu atliekas vienmērīgi visā agregāta platumā.
2	Deflektori pēc katras disku rindas nodrošina labāku augsnes sadrupināšanu un augu atlieku iestrādi.
3	Augsnes drupināšanas un pievelšanas zona. Optimāla augsnes pievelšana nodrošina nokrišņu iesūkšanos, kā arī augsnes mitruma saglabāšanu.

Disku lobītājam Diskomat ir ļoti plašs izmantojums dažādu augsnes apstrādes tehnoloģiju jomā. Tas ir piemērots tradicionālai augsnes apstrādei pēc ražas novākšanas dažādā dziļumā līdz pat 18 cm un citiem augsnes apstrādes veidiem.

Šīs koncepcijas priekšrocība ir izlīdzināšanas efekts

Liela šīs koncepcijas iekārtas priekšrocība ir labi zināmais izlīdzināšanas efekts. Disku lobītājs ir arī piemērots augsnes pirmssējas apstrādei, kur ir īpaši svarīga laba augsnes izlīdzināšana un tās kvalitatīva apstrāde.

Kompakts izmērs, neliels svars

Disku lobītājs Diskomat ir unikāls tā koncepcijas un dizaina ziņā, kā arī atsevišķu tehnisko mezglu dizaina risinājumu un īpašu materiālu tehnoloģiju izmantošanas ziņā. Tas nodrošina iekārtai ļoti kompaktu izmēru (jo īpaši transportējot pa sauszemes ceļiem), ļoti nelielu svaru un tā labvēlīgu izlīdzinājumu pa darba orgāniem un, protams, ļoti zemas apkopes izmaksas. Disku lobītāja dizains atbilst drošības prasībām attiecībā uz apstiprināšanu darbam uz ceļiem.

Zemas apkopes izmaksas

Īpaša uzmanība tiek pievērsta disku lobītāja kopējam dizainam un ergonomijai. Visi pielāgošanas mezgli ir ērti pieejami operatoram un atbilst stingrām drošības prasībām. Lielākā daļa vadības elementu ir hidrauliski un ērti pielāgojami darba laikā no operatora kabīnes traktorā. Disku lobītājam ir ļoti zemas apkopes prasības. Salīdzinot ar citu ražotāju iekārtām, tam ir ievērojami samazināts eļļošanas punktu skaits un biežums. Lielākā daļa mezglu ir bezapkopes visā iekārtas kalpošanas laikā.

Iespēja izvēlēties no vairākiem aizmugurējo veltņu veidiem

Aizmugurējo veltni var izvēlēties no vairākiem veidiem atkarībā no augsnes apstākļiem. Dubultā pneimatiskā veltņa daļa ir integrēta transportēšanas ass ar bremžu riteņiem. Ass izvietojums nodrošina labvēlīgu disku lobītāja līdzsvaru darba laikā un nodrošina maksimālu piespiedējspēku uz atsevišķu sēriju rindu. Tas ir ļoti svarīgi kvalitatīvam iekārtas darbam arī smagos augsnes apstākļos un augsta darba ātruma gadījumā.

Šīs koncepcijas priekšrocība ir izlīdzināšanas efekts

Kompakts izmērs, neliels svars

Zemas apkopes izmaksas

Iespēja izvēlēties no vairākiem aizmugurējo veltņu veidiem

Augsta veiktspēja un darba kvalitāte

Augsts darba ātrums līdz pat 15 km/h.
Darbs bez aizsērējumiem, pateicoties augstam rāmja klīrensam.
Pilnīga nogriešana, pateicoties optimālam diska slīpumam.
Zobrata diski droši iekļūst augsnē un veic intensīvu sajaukšanu.
Bezapkopes atsperu aizsardzība, lai nodrošinātu optimālu disku darba leņķi.
Precīza dziļuma vadība, optimāli blīvējot augsni, pateicoties atbalsta un izlīdzināšanas veltņiem.

Augsts darba ātrums līdz pat 15 km/h.
Darbs bez aizsērējumiem, pateicoties augstam rāmja klīrensam.
Pilnīga nogriešana, pateicoties optimālam diska slīpumam.
Zobrata diski droši iekļūst augsnē un veic intensīvu sajaukšanu.
Bezapkopes atsperu aizsardzība, lai nodrošinātu optimālu disku darba leņķi.
Precīza dziļuma vadība, optimāli blīvējot augsni, pateicoties atbalsta un izlīdzināšanas veltņiem.

Tehnika

Disku lobītājs Diskomat PS

Ø 620 mm diski, kas novietoti divās rindās, apstrādā augsni. Darba dziļums līdz pat 5‒18 cm. Aiz katras disku rindas atrodas deflektors, kas atvaira lidojošas cilas.
Aizmugurējais veltnis sasmalcina cilas.

Masīva konstrukcija

Augstas stiprības materiāli apvienojumā ar eXtra STEEL line tehnoloģiju garantē ilgu mūsu iekārtu ekspluatāciju arī vissarežģītākajos apstākļos.

Galvenajos mezglos ir izmantoti augstas stiprības materiāli, kas nodrošina ilgu ekspluatācijas laiku.
Patstāvīga disku aizsardzība.
Bezapkopes disku uzkare.
Bezapkopes atsperu uzkare.

Patstāvīga disku aizsardzība

Katram diskam ir atsevišķa aizsardzība, kas nodrošina pilnīgu darba orgānu aizsardzību un augstu augu atlieku pārgājību.

Bezapkopes gultņi

Robusts disku izvietojums nodrošina iekārtas iespēju strādāt vissarežģītākajos apstākļos.

Bezapkopes atsperu aizsardzība

Plata darbu orgānu uzkare nodrošina stabilitāti. Izturīgas un bezapkopes atsperes ar augstu aizsardzības spēku.

Nomaināmas augstas stiprības čaulas

Darbu vienību uzkare, izmantojot nomaināmas augstas stiprības čaulas, paildzina iekārtas ekspluatācijas laiku.

Vienkārša apkope

Pateicoties minimālajam regulēšanas pozīciju un eļļošanas vietu daudzumam, iekārtas apkalpe, vadība un apkope ir ļoti vienkārša, un to var veikt ikviens.

Minimāls pielāgojamo pozīciju skaits.
Minimāls eļļošanas punktu daudzums.
Nav nepieciešams iestatīt leņķi vai pārstatīt diskus.

Darba dziļuma iestatīšana

Vienkārši pielāgojams darba dziļums saskaņā ar pārskatāmu tabulu, izmantojot virzuļu veltņu blīves.

Deflektors ar regulējamu augstumu

Labās puses sānu deflektors ar regulējamu augstumu pārstrādātās augsnes novirzīšanai.

Vieds iekārtas dizains

Šīs iekārtas konstrukcijas priekšrocība ir tās universālais izmantojums un iestatījumu pielāgošana, kas nodrošina iespēju veikt dažādus darbus.

Laba manevrētspēja uz lauka, pateicoties īsai, kompaktai konstrukcijai.
Lekārtas stabilitāte laukā, pateicoties īsai konstrukcijai un vieglai asij.
Ļoti laba diska un statņa starptelpas pašattīrīšanās.

Augstāks apgriezienu ātrums

Lielāka stabilitāte un ātrāki apgriezieni lauka malā, pateicoties visu veltņu rotācijai.

Deflektori

Deflektori aiz katras disku rindas, kas regulē un sasmalcina augsni.

Divu veidu deflektori

Iespēja izvēlēties divu veidu deflektorus:

Slīpuma iestatīšanas sistēma

Patentētā slīpuma iestatīšana sistēma ļauj iekārtu ar 7,8 m darba platumu atgāzt līdz transportēšanas platumam 3 m un augstumam 4 m, kas atbilst ceļu satiksmes noteikumiem.

Zari un disks

Zaru un disku, kas aizsargāti visā garumā, detaļa.

Disku uzkare

Disku uzkare – iekapsulēts konusveida gultnis.

Sējas ierīce Micro Drill

Atjautīgais iekārtas dizains ļauj uzstādīt sējas ierīci Micro Drill, kas ir paredzēta jauktajiem sējumiem vai tiešai graudzāļu izsējai.

Papildu informācija par sējas ierīci Micro Drill >

Parametri

Tehniskie parametri	Vienība	Diskomat 5 PS	Diskomat 6 PS	Diskomat 6,5 PS W	Diskomat 8 PS	Diskomat 8,5 PS W
Darba platums	mm	5 000	6 000	6 300	7 800	8 300
Transportēšanas platums	mm	3 000	3 000	3 250	3 000	3 750
Transportēšanas augstums	mm	3 300	3 650	4 000	4 000	4 000
Iekārtas kopējais garums	mm	6 600	6 600	6 600	6 600	7 250
Darba dziļums	mm	60─180	60─180	60─180	60─180	60─180
Disku skaits – priekšējā rinda Disku skaits – aizmugurējā rinda	gab.	20 20	24 24	25 25	30 30	33 33
Disku diametrs	mm	620	620	620	620	620
Veiktspēja	ha/h	5─7,5	6─9	6,3─9,5	8─12	8,5─13
Nepieciešamā traktora jauda ¹	kW HP	150─220 205─300	180─260 245─355	190─270 260─370	240─300 325─410	260─330 350─450
Darba ātrums	km/h	10─15	10─15	10─15	10─15	10─15
Maksimālais transportēšanas ātrums ⁵	km/h	20	20	20	20	20
Maksimālais pieļaujamais slīpums	°	6	6	6	6	6
Riepu izmērs – transportēšana ⁴		19.0/45-17 10.0/75-15,3	19.0/45-17 10.0/75-15,3	520/50 R17	19.0/45-17 10.0/75-15,3	520/50 R17
Bremžu veids / sadale ³		gaisa / divcauruļu	gaisa / divcauruļu	gaisa / divcauruļu	gaisa / divcauruļu	gaisa / divcauruļu
Nepieciešamais spiediens ³	kPa	8,5	8,5	8,5	8,5	8,5
Hidraulisko kontūru skaits / spiediens	bar	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 (4) / 200 2 / 200 ⁴
Ātro sakabju skaits / veids		6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴
Traktora sakabes prasības		TBZ 3. kat.	TBZ 3. kat.	TBZ 3. kat.	TBZ 3. kat.	TBZ 3. kat.
Iekārtas svars ²	kg	6 200	6 950	7 850	8 660	10 000

¹ Ieteicamā vilkšanas ierīce; faktiskais vilcējspēks var ievērojami atšķirties atkarībā no darba, augsnes apstākļiem, virsas slīpuma, ierīču nolietojuma un iestatījumiem.
² Iekārtas svars ar dubulto pneimatisko veltni.
³ Alternatīvas hidrauliskās bremzes/darba spiediens 130 ± 5 bar.
⁴ Attiecas uz dubulto pneimatisko veltni.
⁵ Transportēšana / bremžu sistēma: ievērojiet nacionālos tiesību aktus, kas piemērojami iekārtu transportēšanai pa sauszemes satiksmes ceļiem. Pārbaudiet tiesību aktus, kas ir spēkā attiecīgajā valstī, un noteikumus par maksimāli pieļaujamo kopējo masu un ass slodzi, kā arī par nepieciešamo bremžu sistēmas izmantojumu. Papildu jautājumu gadījumā, lūdzu, sazinieties ar mūsu tirdzniecības pārstāvi.

PS – piekabināma atgāzta iekārta
PS W – piekabināma atgāzta iekārta, iekārtas transporta platums pārsniedz 3 metrus

Aprīkojums

Fotogalerija

Video

Bylos

Naudojimo instrukcijos

Diskomat Disku lobītājs

Disku lobītājs Diskomat 5 PS

Disku lobītājs Diskomat 6 PS

Disku lobītājs Diskomat 8 PS

Piederumi

Veltņi

Disku veltnis SDR

Diametrs	580 mm
Svars	220 kg/m

Dubultais gredzenveida veltnis DRR

Diametrs	540/540 mm
Svars	195 kg/m

Dubultais veltnis DR

Diametrs	400/350 mm
Svars	180 kg/m

Gredzenveida veltnis RR

Diametrs	520 mm
Svars	160 kg/m

V veltnis VR

Diametrs	600 mm
Svars	175 kg/m

Dubultais V-gredzenveida DVR

Diametrs	550/550 mm
Svars	180 kg/m

Cauruļveida veltnis TRS

Diametrs	600 mm
Svars	100 kg/m

Ir ļoti svarīgi pareizi izvēlēties aizmugurējo veltni, kas lielā mērā ietekmē gala apstrādes kvalitāti. Veltnis nostiprina, sasmalcina un izlīdzina augsni. Veltņa tipa izvēle ir atkarīga no augsnes veida un iekārtas izmantošanas veida.

Veltnis	Cauruļu TRS	Dubultais DR	Gredzenveida RR	Dubultais gredzenveida DRR
Smalcināšana	●●○○	●●●○	●●●○	●●●○
Blietēšana	●●●○	●●●○	●●●●	●●●●
Dziļuma vadība	●●●○	●●●●	●●●●	●●●●
Izturība pret aizsērējumiem	●○○○	●●●○	●●●●	●●●●
Piemērots akmeņainai augsnei	●●●○	●●●○	●●●○	●●●○
Piemērots mitrai augsnei	●○○○	●●○○	●●●●	●●●●
Smaga augsne	●●○○	●●●●	●●●●	●●●●
Vidēja augsne	●●●○	●●●●	●●●●	●●●●
Viegla augsne	●●●●	●●●●	●●●●	●●●●

Veltnis	Disku SDR	VR	Dubultais V-gredzenveida DVR
Smalcināšana	●●●○	●●●○	●●●○
Blietēšana	●●●●	●●●●	●●●●
Dziļuma vadība	●●●●	●●●●	●●●●
Izturība pret aizsērējumiem	●●●○	●●●●	●●●●
Piemērots akmeņainai augsnei	●●●○	●●●○	●●●○
Piemērots mitrai augsnei	●●●●	●●●●	●●●●
Smaga augsne	●●●●	●●●●	●●●●
Vidēja augsne	●●●●	●●●●	●●●●
Viegla augsne	●●●○	●●●●	●●●●
