Dziļirdinātājs DIGGER

Irdināšana 50 сm ar intensīvu samaisīšanu

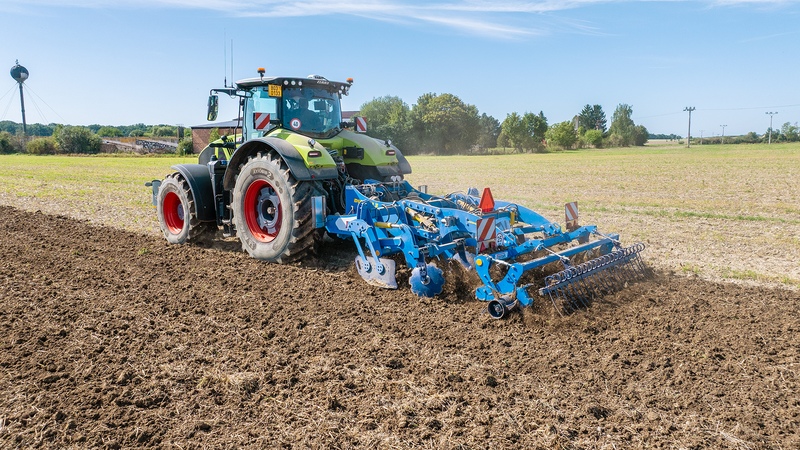

Dziļirdinātājs Digger

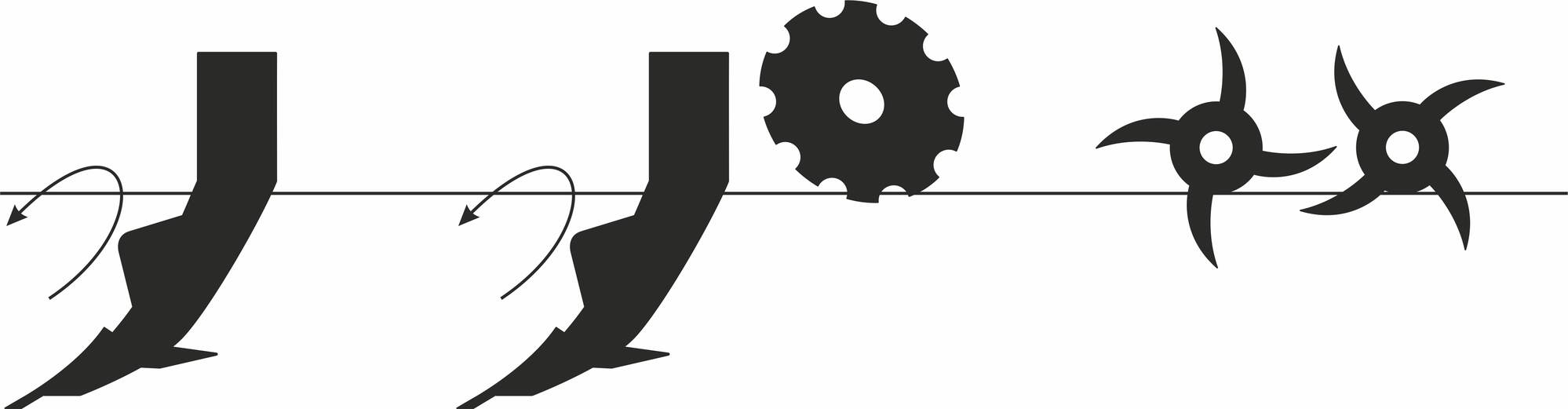

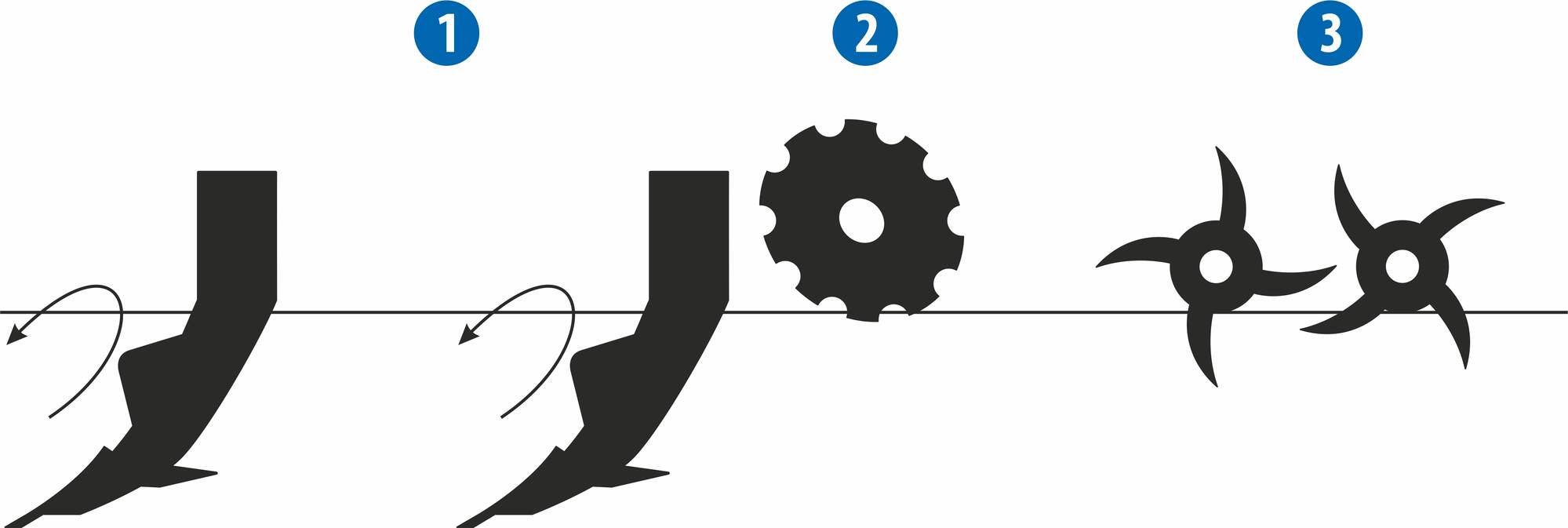

Tehnoloģijas

1	Dziļirdināšanas zona un augu atlieku iestrādāšana. Irdināšanas dziļums 25–50 сm. Īpaša kalta forma nodrošina zemu vilces pretestību un lielisku iespiežšanos pat ļoti sablīvētā augsnē . Irdināšanas zari izvietoti divās rindās. Ekstremālos apstākļos var strādāt tikai ar vienu zaru rindu, tā samazinot vilces pretestību.
2	Virsmas izlīdzināšanas zona. Izlīdzināšanas diski nodrošina labāku augu atlieku iestrādi.
3	Kukulžņu smalcināšanas un augsnes blīvēšanas zona. Optimāla augsnes pievelšana nodrošina nokrišņu iesūkšanos , kā arī augsnes mitruma nokļūšanu virskārtā.

Mēslojuma lietošana

Mēslojums tiek lietots zem virskārtas apstrādātajā augsnes profilā divos līmeņos.

Augsta veiktspēja

Statņu jaunajam dizainam ir ļoti zema vilkmes pretestība, un tas nodrošina lielu darba ātrumu līdz pat 12 km/h.
Statnes gludi iekļūst augsnē, irdina to bez sajaukšanas ar apakškārtu jeb tā dēvēto bioloģiski neaktīvo augsni.
Iespēja pacelt vienu statņu rindu smagos un nelabvēlīgos apstākļos, piemēram, mitrājos, lauka malās vai, apstrādājot tehnoloģisko sliežu vietas, pēc ražas novākšanas.
Divas statņu rindas nodrošina izcilu iekārtas stabilitāti un precīzu darba dziļumu bez nepieciešamības izmantot atbalsta riteņus. Rāmja lielais klīrenss 750 mm nodrošina izcilu pārgājību.

Statņu jaunajam dizainam ir ļoti zema vilkmes pretestība, un tas nodrošina lielu darba ātrumu līdz pat 12 km/h.
Statnes gludi iekļūst augsnē, irdina to bez sajaukšanas ar apakškārtu jeb tā dēvēto bioloģiski neaktīvo augsni.
Iespēja pacelt vienu statņu rindu smagos un nelabvēlīgos apstākļos, piemēram, mitrājos, lauka malās vai, apstrādājot tehnoloģisko sliežu vietas, pēc ražas novākšanas.
Divas statņu rindas nodrošina izcilu iekārtas stabilitāti un precīzu darba dziļumu bez nepieciešamības izmantot atbalsta riteņus. Rāmja lielais klīrenss 750 mm nodrošina izcilu pārgājību.

Tehnika

Dziļirdinātājs Digger N

Masīvas statnes, kas izvietotas divās rindās padziļinātai irdināšanai 25–50 cm dziļumā.
Izlīdzināšanas diski cilu notveršanai un daļējai cilu sadalīšanai virspusē.
Aizmugurējais dubultais pīķu veltnis cilu sasmalcināšanai.

Dziļirdinātājs Digger N

Masīvas statnes, kas izvietotas divās rindās padziļinātai irdināšanai 25–50 cm dziļumā.
Izlīdzināšanas diski cilu notveršanai un daļējai cilu sadalīšanai virspusē.
Aizmugurējais dubultais pīķu veltnis cilu sasmalcināšanai.

Dziļirdinātājs Digger N

Masīvas statnes, kas izvietotas divās rindās padziļinātai irdināšanai 25–50 cm dziļumā.
Izlīdzināšanas diski cilu notveršanai un daļējai cilu sadalīšanai virspusē.
Aizmugurējais dubultais pīķu veltnis cilu sasmalcināšanai.

Dziļirdinātājs Digger P

Masīvas statnes, kas izvietotas divās rindās padziļinātai irdināšanai 25–50 cm dziļumā.
Izlīdzināšanas diski cilu notveršanai un daļējai cilu sadalīšanai virspusē.
Aizmugurējais dubultais pīķu veltnis cilu sasmalcināšanai.
Aizmugurējais veltnis nodrošina labu blīvēšanu, augsnes virskārtas sasmalcināšanu un izlīdzināšanu.

Digger koncepcijas varianti



1	Digger N aizsardzība ar cirpes segmentu	4	Digger N Fert+ COMPACT iebūvēta minerālmēslu tvertne, minerālmēslu iestrāde 2 līmeņos
2	Digger N hidrauliskā aizsardzība	5	Digger P Fert+ COMPACT jūgstienis un aizmugurējais veltnis, iebūvēta minerālmēslu tvertne, minerālmēslu iestrāde 2 līmeņos
3	Digger N Fert+ minerālmēslu priekšējā tvertne, minerālmēslu iestrāde 2 līmeņos	6	Digger P HW papildu turētājs ar asi, minerālmēslu tvertne, minerālmēslu iestrāde 2 līmeņos

Vienkārša apkope

Pateicoties minimālajam regulēšanas pozīciju daudzumam, iekārtas ekspluatācija, vadība un apkope ir ļoti vienkārša, un to var veikt ikviens.

Iekārtas pamatvarianti

Digger N - Pamatvariants

Iekārta ar arkla nažu hidraulisko kontūru, iekļaušanas diskiem.

Digger N - Bez izlīdzināšanas diskiem

Iekārta ar arkla nažu hidraulisko kontūru, bez iekļaušanas diskiem.

Digger N - Mehāniskā vadība

Iekārta ar arkla nažu mehānisko vadību, iekļaušanas diskiem.

Digger N - Mehāniskā vadība bez izlīdzināšanas diskiem

Iekārta ar arkla nažu mehānisko vadību, bez iekļaušanas diskiem.

Digger N Fert+

Iekārta ar priekšējo minerālmēslu tvertni un minerālmēslu iestrādi 2 līmeņos.

Digger N Fert+ Compact

Iekārta ar iebūvēto minerālmēslu tvertni un minerālmēslu iestrādi 2 līmeņos.

Digger P Fert+ Compact

Piekabināms variants aprīkots ar jūgstieni un aizmugurējo pneimatisko veltni. Ar iebūvēto minerālmēslu tvertni un minerālmēslu iestrādi 2 līmeņos.

Digger P HW

Piekabināms variants ar minerālmēslu tvertnes papildu turētāju ar asi, un minerālmēslu iestrādi 2 līmeņos.

Masīva konstrukcija

Galvenajos mezglos ir izmantoti augstas stiprības materiāli, kas nodrošina ilgu ekspluatācijas laiku.
Izturīgs un kompakts nesošais rāmis.
Lemeši ir aprīkoti ar cementēta karbīda plāksnēm, kas nodrošina ilgu kalpošanas laiku.

Statņu aizsardzība

Statnes ir aprīkotas ar hidraulisko aizsardzību, kur maksimālais pretestības spēks ir 1100 kg. Nepieciešamības gadījumā var izvēlēties mehāniskās aizsardzības variantu.

Statņu mehāniskā aizsardzība

Variants ar lemešu mehānisku nostiprināšanu - pārāk lielas pretestības gadījumā drošības segments tiek pārgriezts.

Ilgāks lemešu ekspluatācijas laiks

Lemeši ir aprīkotas ar cementēta karbīda plāksnēm, kas nodrošina ilgu kalpošanas laiku, zemu nodiluma un optimālu arkla nažu ģeometrijas saglabāšanu.

Izlīdzināšanas diski

Izlīdzināšanas diski nogludina apstrādāto augsni pirms aizmugurējiem pīķu veltņiem un vienlaikus nodrošina virsmas nolīdzināšanu.

Veltnis

Aizmugurējais dubultais pīķu veltnis sasmalcina cilas augsnes pirmssējas sagatavošanā izmantojot minimalizēto tehnoloģiju, gan arī augsnes apstrādē rudenī, lai sagatavotu to vasarāju kultūrām.

Statnes

Statnes ar sānu spārniem lieliski iestrādā augu atliekas, savukārt izlīdzināšanas diski un dubultais pīķu veltnis precīzi nolīdzina augsnes virskārtu.

Vienkārša apkope

Pateicoties minimālajam regulēšanas pozīciju daudzumam, iekārtas ekspluatācija, vadība un apkope ir ļoti vienkārša, un to var veikt ikviens.

Dziļuma iestatīšana

Ērta darba dziļuma iestatīšana, izmantojot pagriežamas starplikas. Ekspluatācijas pozīcijā iekārta ir atbalstīta uz aizmugurējo dubulto pīķu veltni.

Disku augstuma iestatīšana

Izlīdzināšanas disku pamata augstuma iestatīšana ir automātiska, izmantojot aizmugurējā veltņa stiprināšanas paralelogramu. Mehāniskās iestatīšanas rokturi kalpo precīzai regulēšanai.

Disku hidrauliskā vadība

Vēl lielākai lietotāju ērtībai iekārtu var aprīkot ar hidraulisko izlīdzināšanas disku vadību (papildu aprīkojums).

Piespiedējspēka iestatīšana

Vienkārša, mehāniska dubultā pīķu veltņa 1. rindas piespiedējspēka iestatīšana. No tā atkarīga cilu smalcināšanas intensitāte.

Statņu pacelšana

Vairāk sablīvētās augsnēs var pacelt statņu priekšējo rindu, šādi uz laiku samazinot iekārtas vilces pretestību.

Sānu spārni

Sānu spārnu pozīcijas augstumu var regulēt trīs pozīcijās, šādi nodrošinot optimālu augu atlieku iestrādāšanu dažādu apstrādes dziļumu gadījumā.

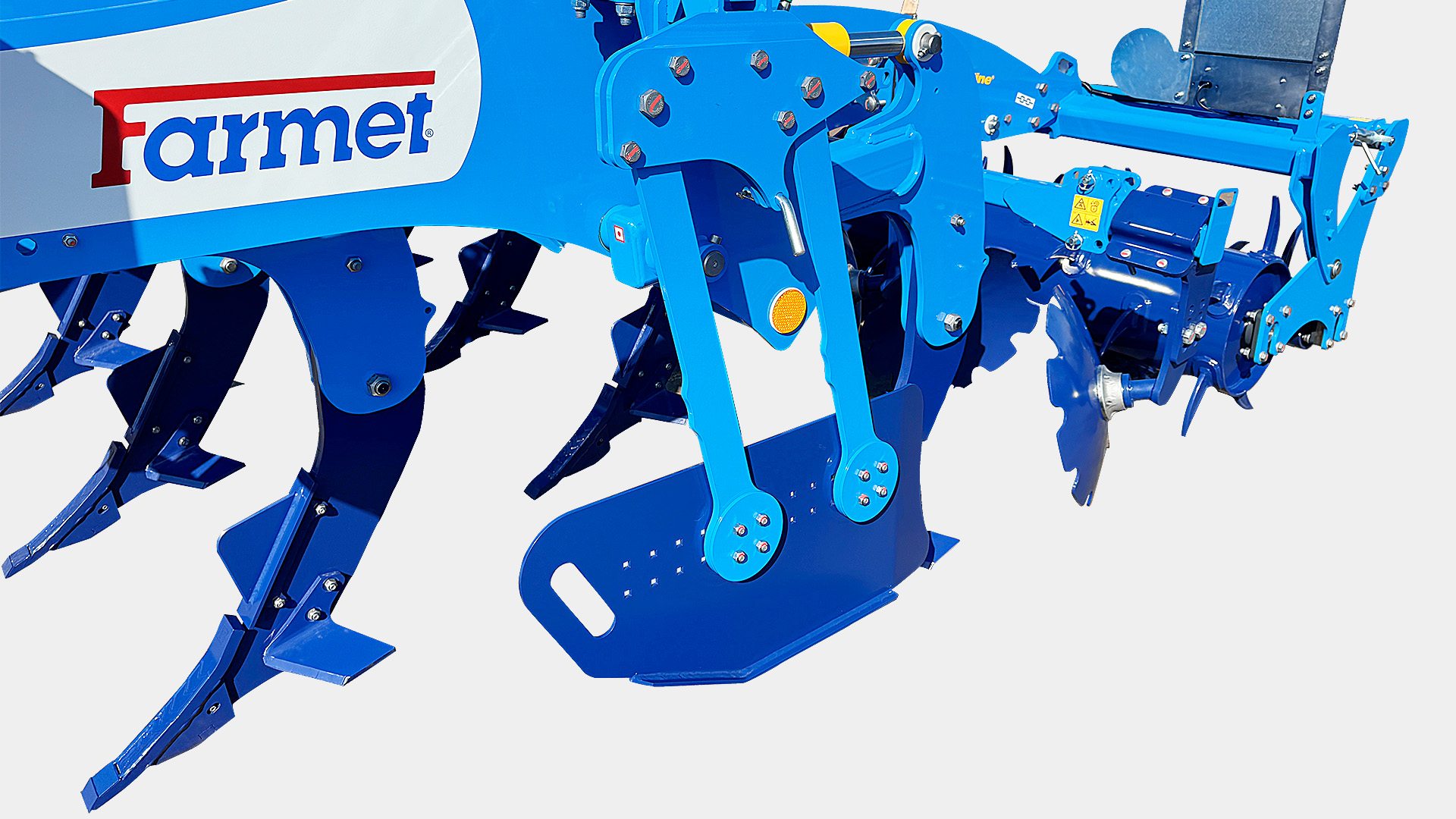

Sānu deflektori

Precīzam braucienu savienojumam iekārtu var aprīkot ar sānu deflektoriem, kuru augstumu var regulēt un kas automātiski seko reljefam.

Lodveida vārsti

Lai ērtāk atvienotu statņu hidraulisko kontūru, iekārta ir aprīkota ar lodveida vārstiem.

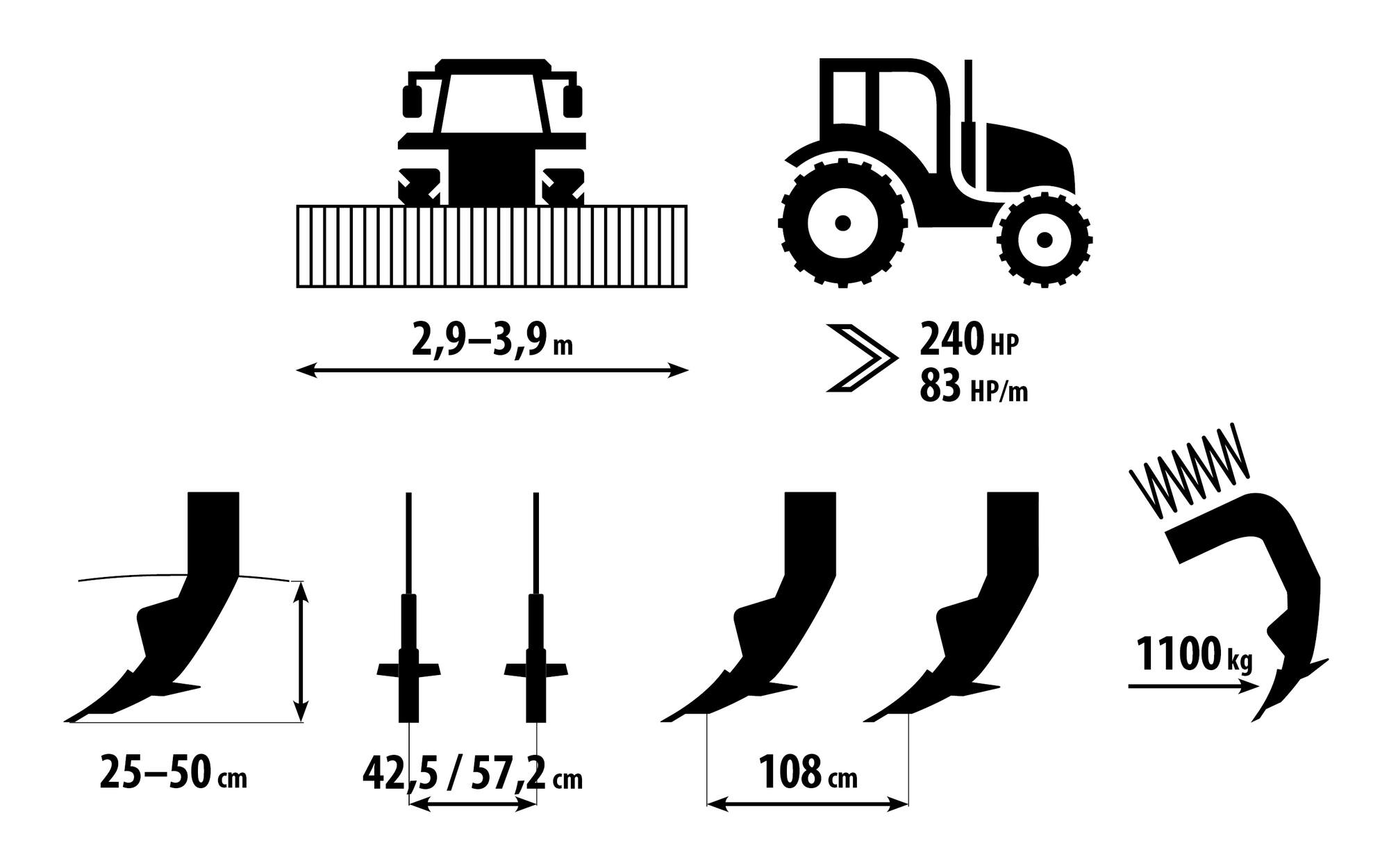

Parametri

Tehniskie parametri	Vienība	Digger 3 N	Digger 4 N
Darba platums	mm	2 900	3 900
Transportēšanas platums	mm	2 990	3 990
Transportēšanas augstums	mm	1 790	1 790
Iekārtas kopējais garums	mm	3 520─4 000	3 520─4 000
Darba dziļums	mm	250─500	250─500
Statņu skaits	gab.	5 / 7	9
Statņu atstarpe	mm	572 / 425	425
Statņu rindu skaits	gab.	2	2
Rindu attālums	mm	950	950
Lemeša platums ar sānu spārniem	mm	295	295
Klīrenss	mm	750	750
Veiktspēja	ha/h	2,4─3,6	3,1─4,7
Nepieciešamā traktora jauda ¹	kW HP	180─270 240─360	240─360 330─450
Darba ātrums	km/h	8─12	8─12
Maksimālais transportēšanas ātrums ²	km/h	25	25
Maksimālais pieļaujamais slīpums	°	11	11
Traktora sakabes prasības		TBZ 3. un 4. kat.	TBZ 3. un 4. kat.
Iekārtas svars	kg	2 200─2 800	2 900─3 700

Tehniskie parametri	Vienība	Digger 3 Fert+	Digger 4 Fert+	Digger 3 Fert+ Compact	Digger 4 Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P Fert+ Compact
Darba platums	mm	2 900	3 900	2 990	3 990	2 990	3 990
Transportēšanas platums	mm	2 990	3 990	2 990	3 990	2 990	3 990
Transportēšanas augstums	mm	2 790	2 790	3 500	3 500	3 500	3 500
Iekārtas kopējais garums	mm	3 520─4 000	3 520─4 000	3 645─4 125	3 645─4 125	7 720	7 720
Darba dziļums	mm	250─500	250─500	250─500	250─500	250─500	250─500
Tvertnes tilpums	l			2 000	2 000	2 000	2 000
Minerālmēslu dozēšanas diapazons	kg/ha			70─300	70─300	70─300	70─300
Statņu skaits	gab.	7	9	7	9	7	9
Statņu atstarpe	mm	425	425	425	425	425	425
Statņu rindu skaits	gab.	2	2	2	2	2	2
Rindu attālums	mm	950	950	950	950	950	950
Lemeša platums ar sānu spārniem	mm	295	295	295	295	295	295
Klīrenss	mm	750	750	750	750	750	750
Veiktspēja	ha/h	2,4─3,6	3,1─4,7	2,4─3,6	3,4─4,7	2,4─3,6	3,4─4,7
Nepieciešamā traktora jauda ¹	kW HP	180─270 240─360	240─360 330─450	180─270 240─360	240─360 330─450	220─330 300─450	265─400 360─540
Darba ātrums	km/h	8─12	8─12	8─12	8─12	8─12	8─12
Maksimālais transportēšanas ātrums ²	km/h	25	25	25	25	20	20
Maksimālais pieļaujamais slīpums	°	11	11	11	11	11	11
Traktora sakabes prasības		TBZ 3. un 4. kat.	TBZ 3. un 4. kat.	TBZ 3. un 4. kat.	TBZ 3. un 4. kat.	TBZ 3. un 4. kat.; apakšējā sakabe K80; atveres Ø 50, 70 mm
Iekārtas svars	kg	2 250─2 850	2 950─3 750	2 860─3 460	3 800─4 600	6 900─7 500	7 900─8 700

Tehniskie parametri	Vienība	Digger 3 P HW	Digger 4 P HW	Falcon HW
Darba platums	mm	2 900	3 900
Transportēšanas platums	mm	2 990	3 990	2 990
Transportēšanas augstums	mm	2 790	2 790	2 600
Iekārtas kopējais garums	mm	10 980	10 980	7 500
Darba dziļums	mm	250─500	250─500
Tvertnes tilpums	l	5 000	5 000	5 000
Minerālmēslu dozēšanas diapazons	kg/ha	70─300	70─300	70─300
Statņu skaits	gab.	7	9
Statņu atstarpe	mm	425	425
Statņu rindu skaits	gab.	2	2
Rindu attālums	mm	950	950
Lemeša platums ar sānu spārniem	mm	295	295
Klīrenss	mm	750	750
Veiktspēja	ha/h	2,4─3,6	3,1─4,7
Nepieciešamā traktora jauda ¹	kW HP	220─300 300─450	265─400 360─540
Darba ātrums	km/h	8─12	8─12
Maksimālais transportēšanas ātrums ²	km/h	30	30	30
Maksimālais pieļaujamais slīpums	°	11	11	11
Riepu izmērs – transportēšana		650/65R-30,5	650/65R-30,5	650/65R-30,5
Traktora sakabes prasības		TBZ 3. un 4. kat.	TBZ 3. un 4. kat.	TBZ 3. un 4. kat.; apakšējā sakabe K80; atveres Ø 50, 70 mm
Iekārtas svars	kg	5 150 - 5 750	5 850 - 6 650	2 900

¹ Ieteicamā vilkšanas ierīce; faktiskais vilcējspēks var ievērojami atšķirties atkarībā no darba, augsnes apstākļiem, virsas slīpuma, ierīču nolietojuma un iestatījumiem.
² Transportēšana / bremžu sistēma: ievērojiet nacionālos tiesību aktus, kas piemērojami iekārtu transportēšanai pa sauszemes satiksmes ceļiem. Pārbaudiet tiesību aktus, kas ir spēkā attiecīgajā valstī, un noteikumus par maksimāli pieļaujamo kopējo masu un ass slodzi, kā arī par nepieciešamo bremžu sistēmas izmantojumu. Papildu jautājumu gadījumā, lūdzu, sazinieties ar mūsu tirdzniecības pārstāvi.

Aprīkojums

Fotogalerija

Video

Bylos

Naudojimo instrukcijos

Dziļirdinātājs Digger

Dziļirdinātājs Digger 3 N

Dziļirdinātājs Digger 4 N

Piederumi

Veltņi

Disku veltnis SDR

Diametrs	580 mm
Svars	220 kg/m

Dubultais pīķu veltnis DSR

Diametrs	570/570 mm
Svars	175 kg/m

Papildu sānu veltnis

Ir ļoti svarīgi pareizi izvēlēties aizmugurējo veltni, kas lielā mērā ietekmē gala apstrādes kvalitāti. Veltnis nostiprina, sasmalcina un izlīdzina augsni. Veltņa tipa izvēle ir atkarīga no augsnes veida un iekārtas izmantošanas veida.

Veltnis	Disku SDR	Dubultais pīķu veltnis DSR
Smalcināšana	●●●○	●●○○
Blietēšana	●●●●	●●●○
Dziļuma vadība	●●●●	●●●●
Izturība pret aizsērējumiem	●●●○	●●●●
Piemērots akmeņainai augsnei	●●●○	●●●○
Piemērots mitrai augsnei	●●●●	●●●●
Smaga augsne	●●●●	●●●●
Vidēja augsne	●●●●	●●●●
Viegla augsne	●●●○	●●●○
