Дисковый лущильник DISKOMAT PS

Обработка до 18 см с полным подрезанием и перемешиванием растительных остатков

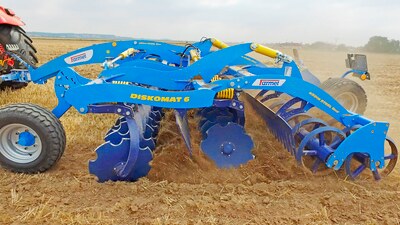

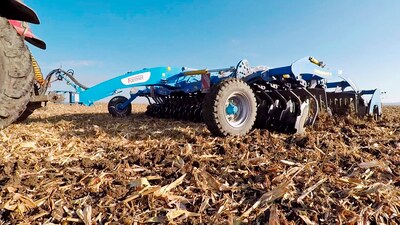

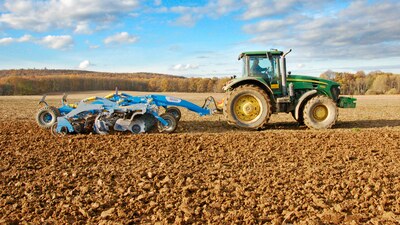

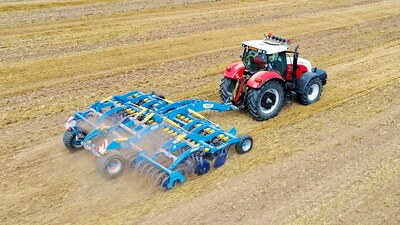

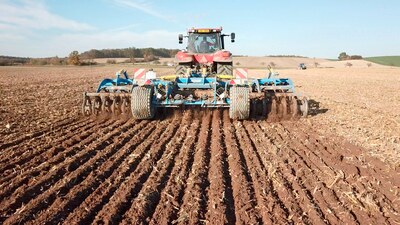

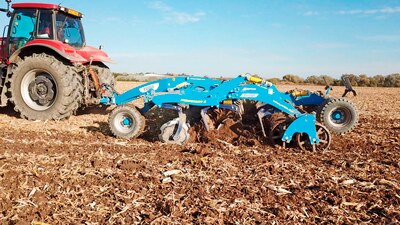

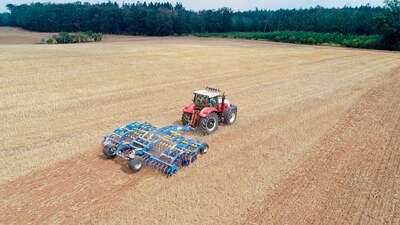

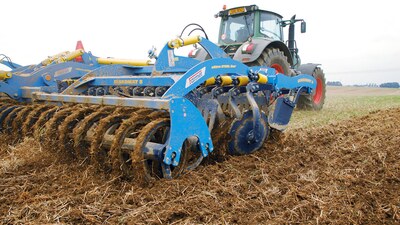

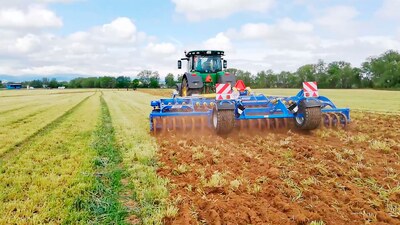

Дисковый лущильник Diskomat

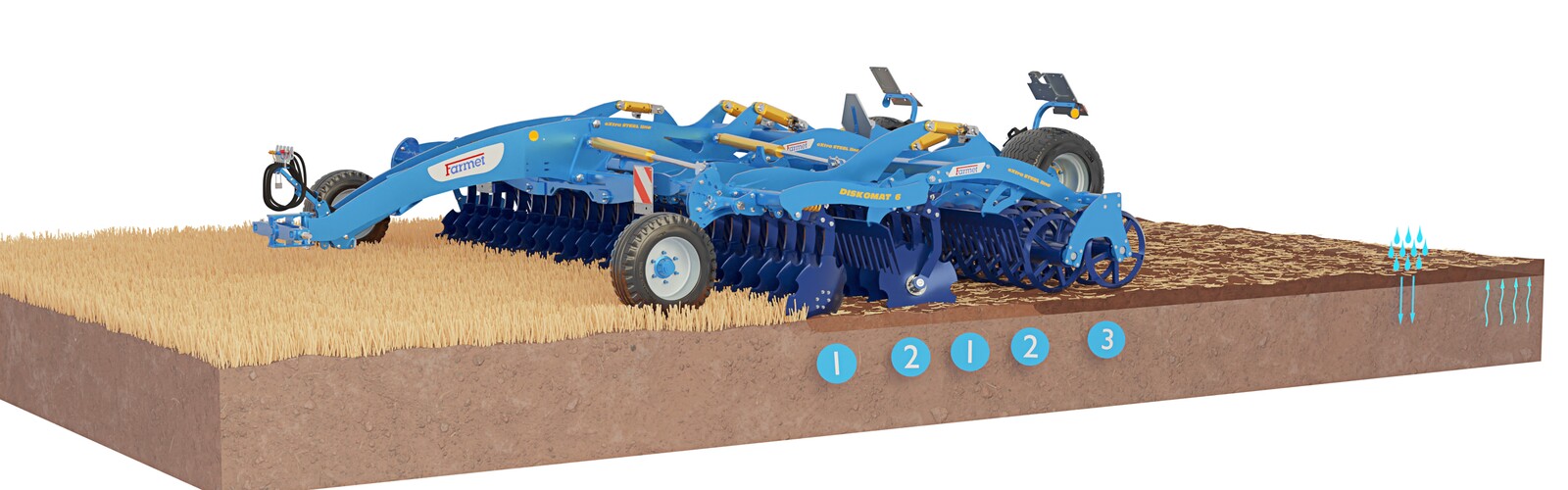

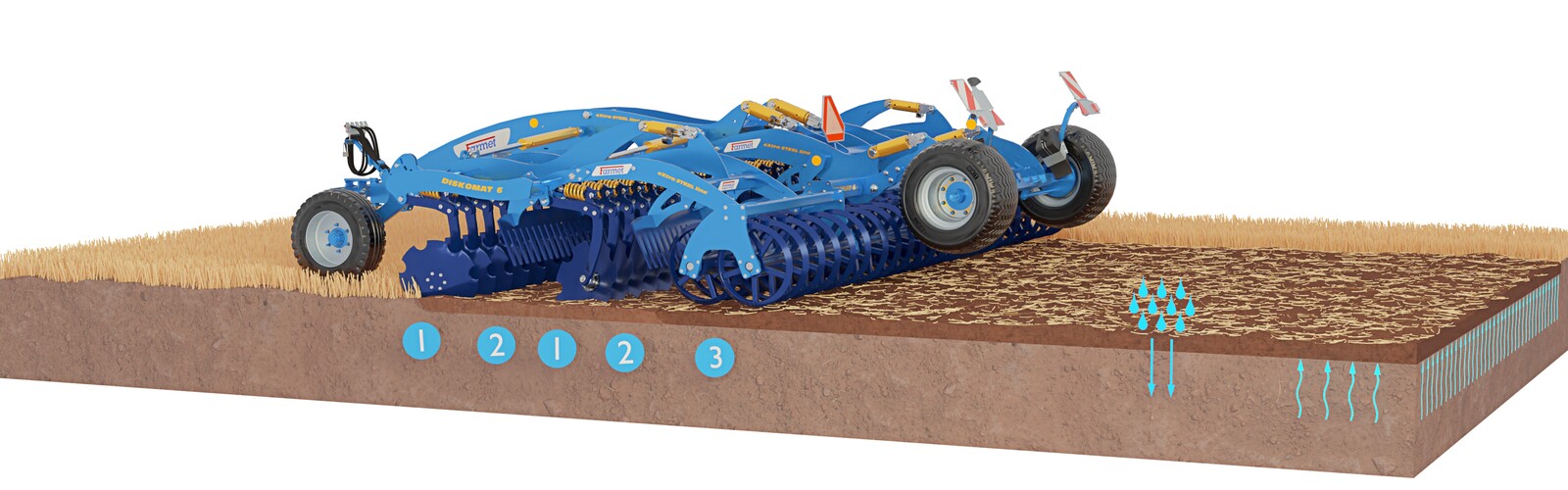

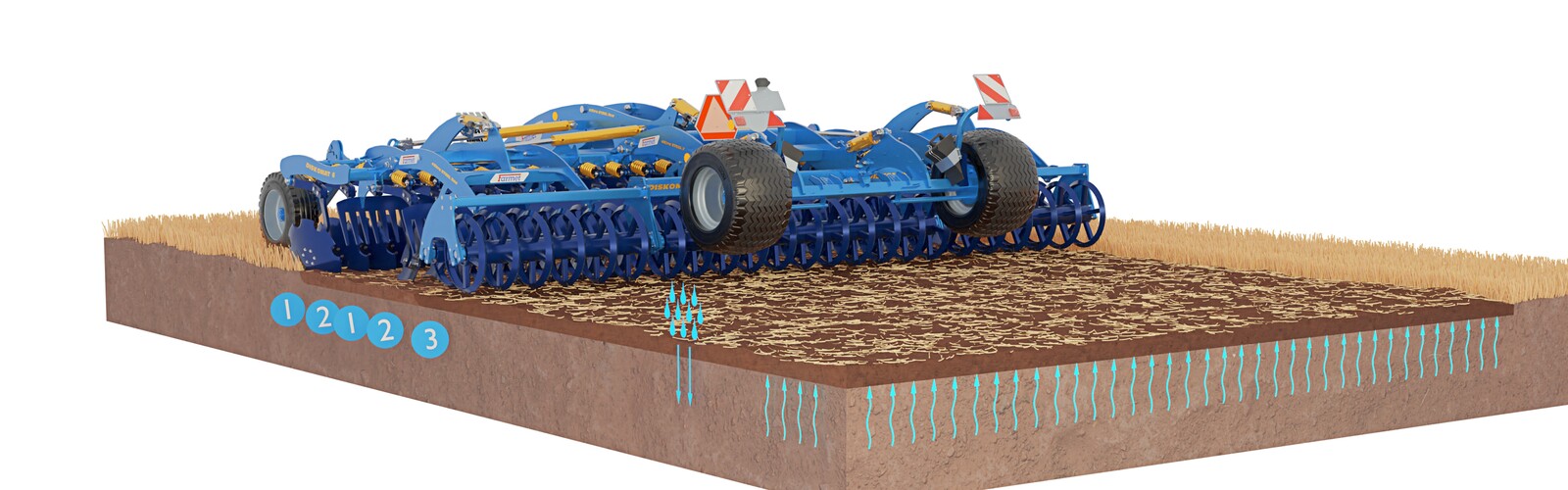

Технология

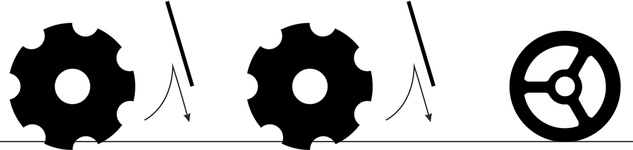

1	Обработка по всей поверхности. Двухрядная дисковая секция с агрессивной геометрией угла атаки обеспечивает идеальное измельчение с интенсивным перемешиванием растительных остатков по всей поверхности на глубину 6–18 см . Дисковая секция также отлично распределяет массу растительных остатков по всей площади обработки.
2	Дефлекторы за каждым рядом дисков повышают эффект дробления комков и заделку растительных остатков.
3	Зона крошения и уплотнения почвы. Оптимальное уплотнение почвы обеспечивает хорошую инфильтрацию воды и сохранение влаги в почве.

Дисковая борона Diskomat имеет очень широкий спектр применения в различных технологиях обработки почвы. Подходит как для проведения классического лущения после уборки урожая сельскохозяйственных культур на различной глубине до 18 см, также и для дальнейшей минимальной обработки почвы.

Преимуществом концепции является ее выравнивающий эффект

Большим преимуществом этой концепции агрегата, как правило, является выравнивающий эффект, Diskomat, таким образом, удобно использовать и для предпосевной обработки почвы, где упор делается именно на хорошее выравнивание земельного участка и качество обработки почвы.

Компактные размеры, малый вес

Дисковая борона Diskomat является уникальной в общей концепции конструкции и дизайна и в решениях отдельных технических узлов и применении специальных материалов и технологий. Это обеспечивает машине компактность (прежде всего для перевозки на дорогах), очень низкий вес и его равномерное распределение на рабочие органы и низкие затраты на техническое обслуживание. Конструкция дисковой бороны отвечает всем требованиям безопасности для передвижения по наземным коммуникациям.

Низкие затраты на техническое обслуживание

Большой внимание направлено на общий дизайн и эргономику дисковой бороны Diskomat. Все регулировочные узлы хорошо доступны для обслуживания и отвечают самым строгим требованиям безопасности. Большинство элементов управления регулируются гидравлически во время работы прямо из кабины трактора. Diskomat имеет очень низкие затраты на техническое обслуживание. По сравнению с конкурирующими машинам значительно уменьшено количество смазочных мест и периодичность смазки, большинство узлов не требуют обслуживания на весь срок срок службы агрегата.

Преимуществом концепции является ее выравнивающий эффект

Компактные размеры, малый вес

Низкие затраты на техническое обслуживание

Высокая производительность и качество работы

Высокая рабочая скорость до 15 км/ч.
Работа без забивания растительными остатками благодаря высокому просвету рамы.
Идеальная упругость благодаря оптимилизированному углу атаки дисков.
Вырезные диски для активного проникновения в почву и интенсивного перемешивания.
Не требующая ухода пружинная защита для удержания оптимального угла атаки диска.
Точный контроль глубины с оптимальным уплотнением почвы благодаря опорным и уплотняющим каткам.

Высокая рабочая скорость до 15 км/ч.
Работа без забивания растительными остатками благодаря высокому просвету рамы.
Идеальная упругость благодаря оптимилизированному углу атаки дисков.
Вырезные диски для активного проникновения в почву и интенсивного перемешивания.
Не требующая ухода пружинная защита для удержания оптимального угла атаки диска.
Точный контроль глубины с оптимальным уплотнением почвы благодаря опорным и уплотняющим каткам.

Техника

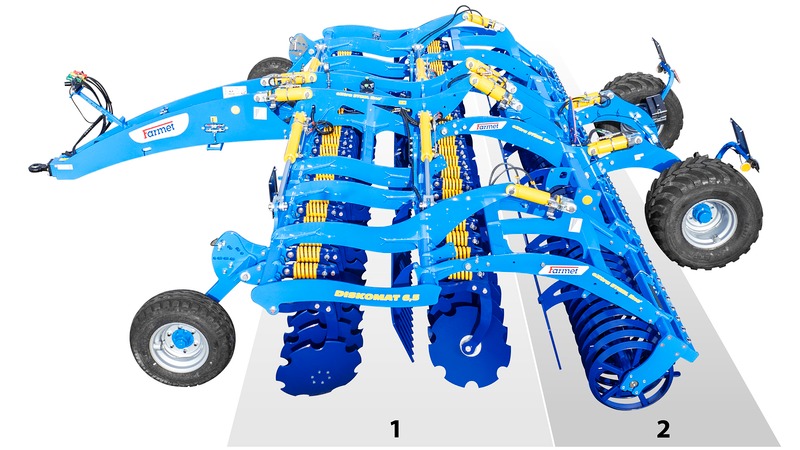

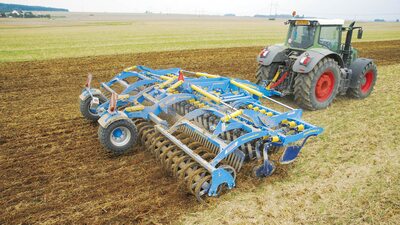

Дисковая борона Diskomat PS

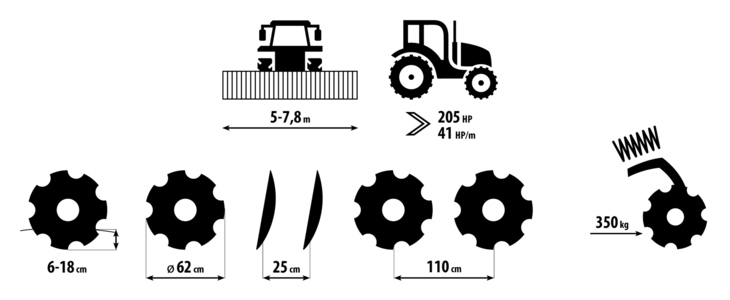

Диски Ø 620 мм размещенные в двух рядах подрежут почву. Рабочая глубина составляет 5‒18 см. за каждым рядом дисков размещен дефлектор, улавливающий и измельчающий вылетающие комья.
Задний каток измельчает комья и уплотняет почву.

Мощная конструкция

Легированные высокопрочные материалы совместно с технологией eXtra STEEL line являются гарантией длительного срока службы наших машин в самых тяжелых условиях.

В ключевых узлах использованы легированные высокопрочные материалы для длительного срок службы

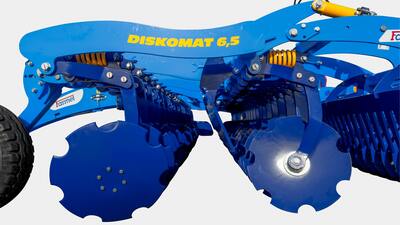

Отдельное срабатывание каждого диска
Не требующая ухода посадка дисков
Не требующие ухода резиновые уплотнительные сегменты

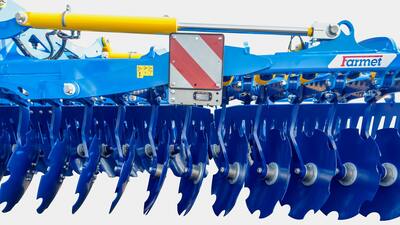

Отдельная защита дисков

Каждый из дисков имеет отдельную защиту, тем самым обеспечивается идеальная защита всех рабочих органов и высокая проходимость растительных остатков.

Подшипники, не требующие обслуживания

Мощная посадка дисков обеспечивает работу машины в тяжелых условиях.

Не требующая ухода пружинная защита

Ширина расположения рабочих органов обеспечивает стабильность машины. Устойчивая и не требующая ухода пружинная защита с большой силой срабатывания.

Замена высокопрочной втулки

Установка рабочих механизмов в высокопрочных втулках увеличивает срок службы машины.

Простое обслуживание

Благодаря минимальному количеству мест регулировки и мест смазки обслуживание, регулировка и и упрвление являются очень простыми процессами, с которыми справится любой.

Минимум мест регулировки.
Минимум мест смазки.
Нет необходимости в дополнительной регулировке угла атаки и посадки дисков.

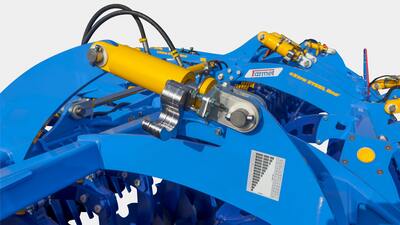

Регулировка рабочей глубины

Простая регулировка рабочей глубины с помощью ограничительных прокладок (клипс) штоках гидроцилиндров катков.

Вертикально регулируемый дефлектор

Вертикально регулируемый боковой дефлектор для направления обрабатываемой почвы.

Продуманная конструкция

Преимуществом конструкции этого агрегата является возможность регулировок, которые обеспечивают разнообразие выполняемых работ.

Проворный на поле благодаря короткой компактной конструкции.
Стабильность агрегата обеспечена короткой конструкцией и легкой транспортной осью.
Очень хорошая самоочистка пространства между диском и стойкой.

Выше скорость разворачивания

Большая стабильность и выше скорость разворачивания на краях поля благодаря возможности разворота на всех катках.

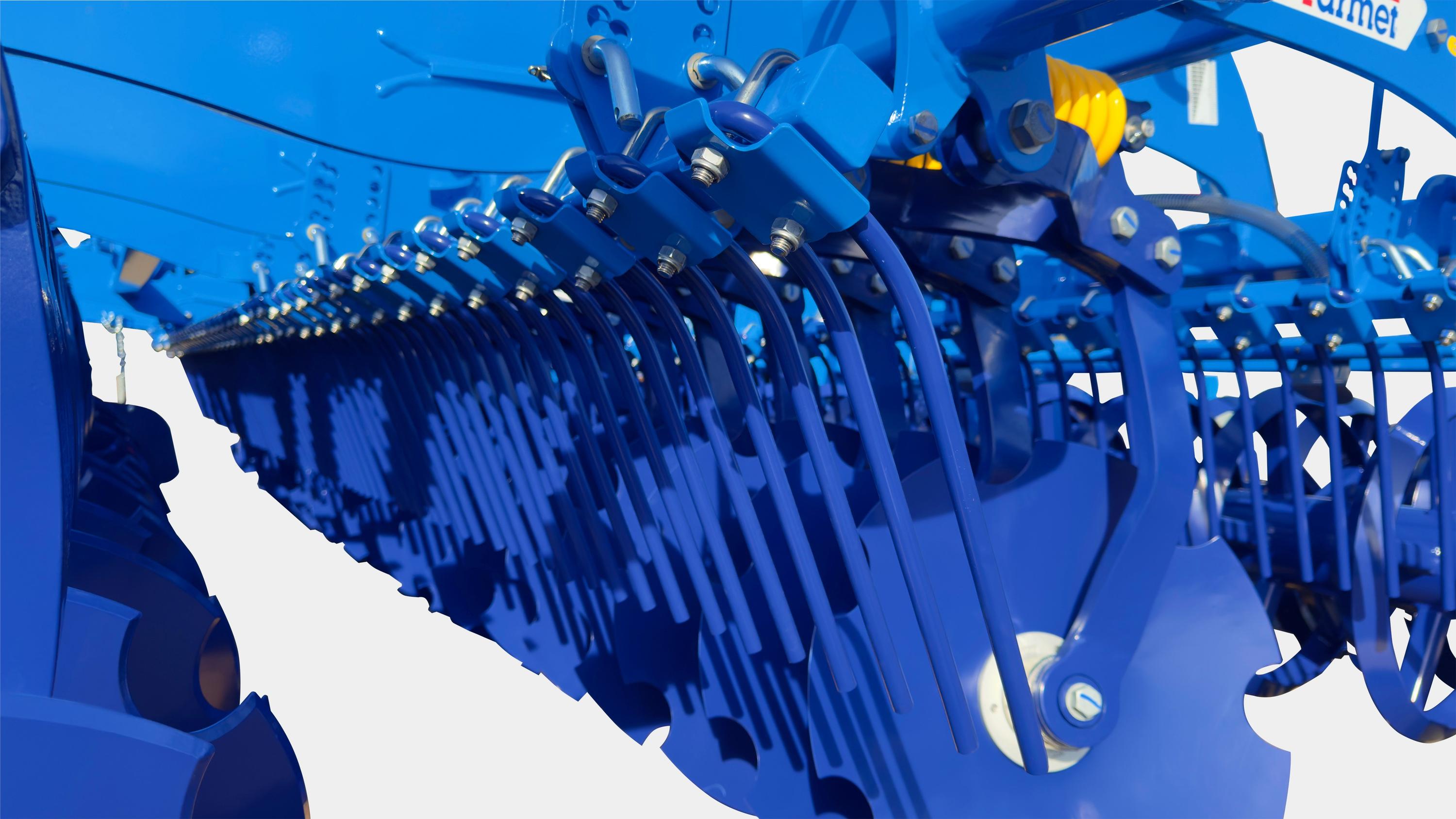

Дефлекторы

Дефлекторы за каждым рядом дисков направляют и измельчают почву.

Два типа дефлекторов

Возможность выбора из двух типов дефлекторов

Система складывания

Запатентированная система складывания позволяет машину шириной 7,8 м сложить в транспортную ширину 3 м и высоту 4 м, дляя соблюдения норм транспортировки по наземным коммуникациям.

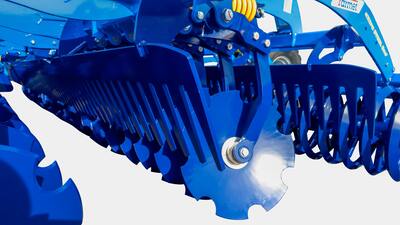

Стойка и диск

Деталь стойки и диска, заостренного по всей окружности.

Посадка диска

Деталь посадки диска - подшипник в корпусе.

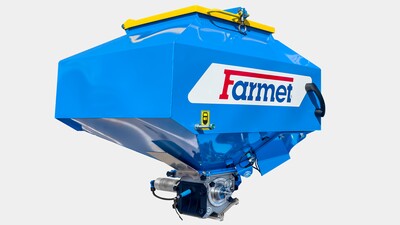

Высевающий механизм Micro Drill

Продуманная конструкция машины позволяет установить высевающие механизмы Micro Drill, предназначенные для высева промежуточных культур или непосредственного высева трав.

Подробная информация о высевающем механизме Micro Drill >

Параметры

Технические параметры	Единица измерения	Diskomat 5 PS	Diskomat 6 PS	Diskomat 6,5 PS W	Diskomat 8 PS	Diskomat 8,5 PS W
Рабочая ширина	мм	5 000	6 000	6 300	7 800	8 300
Транспортная ширина	мм	3 000	3 000	3 250	3 000	3 750
Транспортная высота	мм	3 300	3 650	4 000	4 000	4 000
Общая длина агрегата	мм	6 600	6 600	6 600	6 600	7 250
Рабочая глубина	мм	60─180	60─180	60─180	60─180	60─180
Количество дисков - передний ряд Количество дисков - задний ряд	шт	20 20	24 24	25 25	30 30	33 33
Диаметр дисков	мм	620	620	620	620	620
Производительность	га/ч	5─7,5	6─9	6,3─9,5	8─12	8,5─13
Мощность тягового средства ¹	кВт л.с.	150─220 205─300	180─260 245─355	190─270 260─370	240─300 325─410	260─330 350─450
Рабочая скорость	км/ч	10─15	10─15	10─15	10─15	10─15
Максимальная транспортная скорость ⁵	км/ч	20	20	20	20	20
Предельно допустимый склон	°	6	6	6	6	6
Размер колес - транспорт ⁴		19.0/45-17 10.0/75-15,3	19.0/45-17 10.0/75-15,3	520/50 R17	19.0/45-17 10.0/75-15,3	520/50 R17

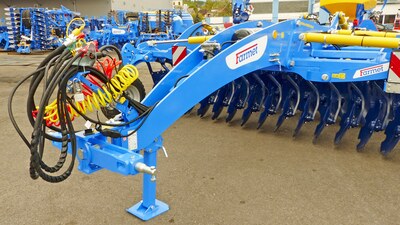

Тип тормоза / привода ³		пневмо / двухшланговый	пневмо / двухшланговый	пневмо / двухшланговый	пневмо / двухшланговый	пневмо / двухшланговый
Давление воздуха ³	кПа	8,5	8,5	8,5	8,5	8,5
Количество гидравлических контуров / давление	бар	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 (4) / 200 2 / 200 ⁴
Количество автосцепок / тип		6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴
Требования к тяговому средству		ТТН кат. 3	ТТН кат. 3	ТТН кат. 3	ТТН кат. 3	ТТН кат. 3
Вес агрегата ²	кг	6 200	6 950	7 850	8 660	10 000

¹ Рекомендуемая мощность тягового средства/трактора - действительное тяговое усилие может значительно отличаться в зависимости от глубины обработки, почвенных условий, склона участка, износа рабочих органов и от их регулировки.
² Вес агрегата с Двойным Катком.

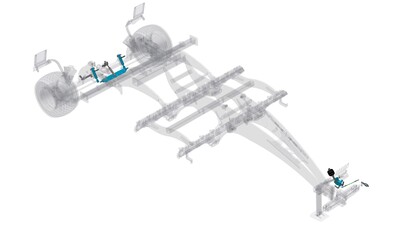

³ Альтернатива гидравлический тормоз / рабочее давление 130 ± 5 бар.
⁴ Действительно для двойного пневмошинного катка.
⁵ Транспортировка/тормозная система: При движении по дорогам общего пользования соблюдайте правила дорожного движения вашего региона. Изучите законодательство относительно максимального допустимого веса и пределов нагрузок на ось, а также подключения тормозной системы. Если у вас возникнут любые вопросы, обращайтесь к нашему региональному торговому представителю.

PS – полунавесной складываемый агрегат
PS W – полунавесной складываемый агрегат, транспортная ширина машины более 3 метров

Оборудование

Фотогалерея

Видео

Файлы

Инструкция по эксплуатации

Дисковый лущильник Diskomat

Disc cultivator Diskomat 5 PS

Дисковая борона Diskomat 6 PS

Дисковая борона Diskomat 8 PS

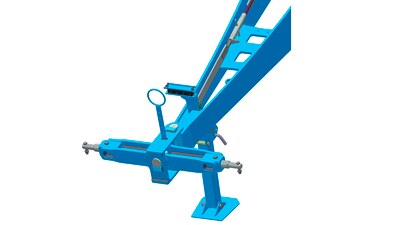

Дополненительные опции

Катки

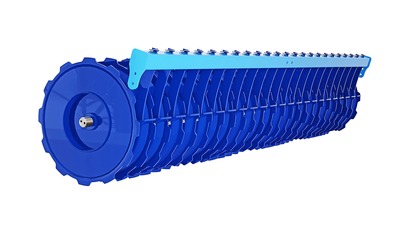

Дисковый каток SDR

Диаметр	580 мм
Вес	220 кг/м

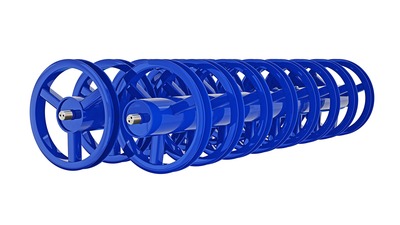

Двойной Ring каток DRR

Диаметр	540/540 мм
Вес	195 кг/м

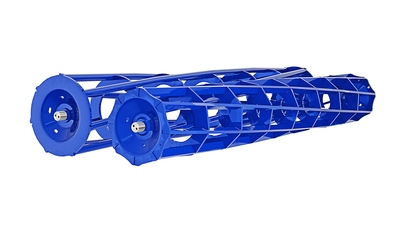

Двойной каток DR

Диаметр	400/350 мм
Вес	180 кг/м

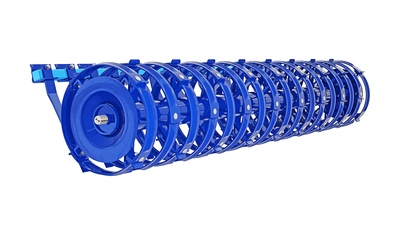

Ring каток RR

Диаметр	520 мм
Вес	160 кг/м

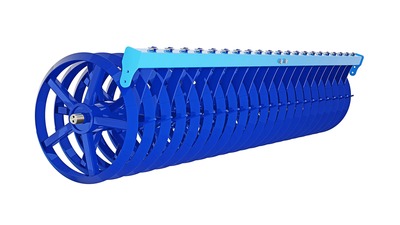

V каток VR

Диаметр	600 мм
Вес	175 кг/м

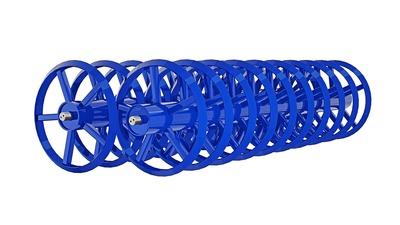

Двойной V-ring DVR

Диаметр	550/550 мм
Вес	180 кг/м

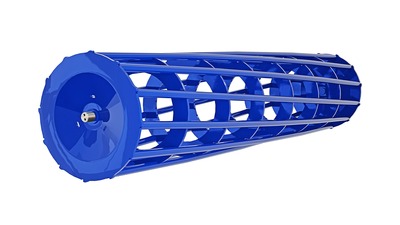

Трубчатый каток TRS

Диаметр	600 мм
Вес	100 кг/м

Очень важен правильный выбор типа заднего катка, который оказывает большое влияние на окончательное качество обработки. Каток обеспечивает измельчение, выравнивание и прикатывание почвы. Выбор типа катка зависит от типа почв и способа использования машины.

Каток	Трубчатый TRS	Двойной DR	Ring RR	Двойной ring DRR
Измельчение	●●○○	●●●○	●●●○	●●●○
Уплотнение	●●●○	●●●○	●●●●	●●●●
Контроль глубины	●●●○	●●●●	●●●●	●●●●
Устойчивость к забиванию	●○○○	●●●○	●●●●	●●●●
Пригодность для каменистой почвы	●●●○	●●●○	●●●○	●●●○
Пригодность для мокрых почв	●○○○	●●○○	●●●●	●●●●
Тяжелая почва	●●○○	●●●●	●●●●	●●●●
Средняя почва	●●●○	●●●●	●●●●	●●●●
Легкая почва	●●●●	●●●●	●●●●	●●●●

Каток	Дисковый SDR	Двойной пневмошинный DP	VR-каток	Двойной ring DVR
Измельчение	●●●○	●●●○	●●●○	●●●○
Уплотнение	●●●●	●●●●	●●●●	●●●●
Контроль глубины	●●●●	●●●●	●●●●	●●●●
Устойчивость к забиванию	●●●○	●●●●	●●●●	●●●●
Пригодность для каменистой почвы	●●●○	●●●●	●●●○	●●●○
Пригодность для мокрых почв	●●●●	●●●●	●●●●	●●●●
Тяжелая почва	●●●●	●●●●	●●●●	●●●●
Средняя почва	●●●●	●●●●	●●●●	●●●●
Легкая почва	●●●○	●●●●	●●●●	●●●●
