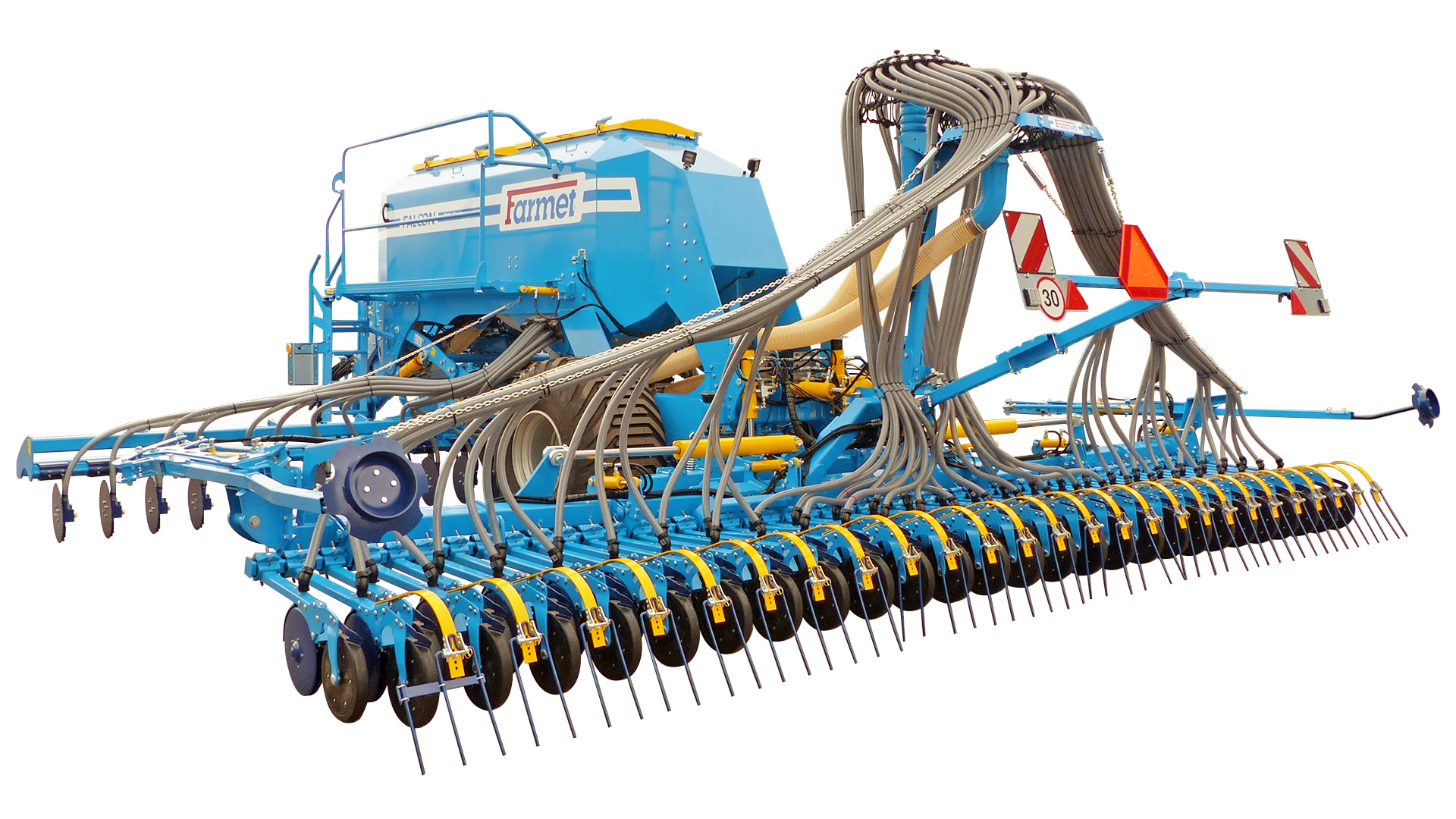

Модульная сеялка Falcon SW

 Модульная сеялка Falcon SW


Модульная сеялка Falcon SW


Конфигурация машины без внесения удобрений

Secí stroj Falcon SWSecí stroj Falcon SWSecí stroj Falcon SW

Широкие возможности внесения удобрений и высева нескольких культур за одну операцию

Вариант Fert+

Secí stroj Falcon SWSecí stroj Falcon SWSecí stroj Falcon SW

Secí stroj Falcon SWSecí stroj Falcon SWSecí stroj Falcon SW

Secí stroj Falcon SWSecí stroj Falcon SWSecí stroj Falcon SW

Вариант FertS

Secí stroj Falcon SWSecí stroj Falcon SWSecí stroj Falcon SW

Secí stroj Falcon SWSecí stroj Falcon SWSecí stroj Falcon SW

Технология

1 Основное выравнивание поверхности. Отлично выровненная поверхность почвы позволяет последующее равномерное рыхление и уплотнение посевного ложа.
2 Предварительная обработка почвы. Предварительную обработку почвы можно производить различными рабочими органами, по всей площади на глубину посева или зонально на глубину до 25 см. Предварительная обработка почвы обеспечивает обогащение почвы воздухом, выравнивание и оптимальное рыхление. Также происходит оптимальное распределение растительных остатков.
3 Внесение удобрений. Гранулированные удобрения вносят в корневую зону будущих растений либо непосредственно под каждый рядок, либо между двумя рядами. Глубина внесения удобрений может составлять 6–25 см в зависимости от используемой секции.
4 Формирования посевного ложа и посев семян. Двухдисковые сошники сеялки эффективно создают уплотнённое посевное ложе (V образную дорожку) и аккуратно укладывают семена на желаемую глубину. Благодаря высокому давлению на сошники, можно на них перенести до 70% веса всей машины. Уплотнённое посевное ложе и V образная дорожка обеспечивают отличный контакт семян с почвой и почвенной влагой.
5 Боковое прижимание семян. Копирующее колесо сжимает V образную дорожку с семенами, что приводит к боковому прижиманию семян к почве. Над семенами остается рыхлое пространство для легкого прорастания семян.
6 Заделка семян и выравнивание поверхности почвы. Интегрированная волокуша  обеспечит отличное закрытие семян и равномерное выравнивание поверхности почвы.

Техника

Модульная сеялка Falcon SW Fert+ & Двухдисковая посевная секция

  1. Следорыхлитель
  2. Дискoвая секция для внесения удобрений
  3. Транспортная ось
  4. Двухдисковая посевная секция

Модульная сеялка Falcon SW & Двухдисковая посевная секция

  1. Следорыхлитель
  2. Транспортная ось
  3. Двухдисковая посевная секция

Модульная сеялка Falcon SW & Точный посев культур с широким междурядьем

  1. Возможность размещения секции предварительной обработки
  2. Транспортная ось
  3. Возможность агрегатирования задней секции с помощью ТТН

Falcon SW - это модульная несущая конструкция, состоящая из однокамерного бункера объёмом 4 / 6 м3 (или двухкамерного бункера объёмом 6 / 8 м3), дозатора, вентилятора, простой транспортной оси, блока управления и, в первую очередь, трёхточечной навески, с помощью которой может агрегатироваться различное навесное оборудование. К несущей конструкции SW можно подсоединить высевающую секцию с большой шириной обработки для посева культур с широким междурядьем, навесную сеялку для посева культур с широким междурядьем.

Falcon SW можно дополнительно укомплектовать секцией предварительной обработки, аналогично модульной сеялке Falcon. Секции можно произвольно заменять в зависимости от выбранной технологии.

Falcon SW - это модульная несущая конструкция, состоящая из однокамерного бункера объёмом 4 / 6 м3 (или двухкамерного бункера объёмом 6 / 8 м3), дозатора, вентилятора, простой транспортной оси, блока управления и, в первую очередь, трёхточечной навески, с помощью которой может агрегатироваться различное навесное оборудование. К несущей конструкции SW можно подсоединить высевающую секцию с большой шириной обработки для посева культур с широким междурядьем, навесную сеялку для посева культур с широким междурядьем.

Falcon SW можно дополнительно укомплектовать секцией предварительной обработки, аналогично модульной сеялке Falcon. Секции можно произвольно заменять в зависимости от выбранной технологии.

Навесное оборудование

Высевающая секция с большой шириной обработки для посева культур с малыми междурядьями
Высевающая секция характеризуется простотой и большой шириной обработки. В комбинации с Falcon SW обеспечит большую производительность работы для посева обычных культур с малыми междурядьями (зерновые, рапс, бобовые и т.п.). Одновременно позволяет независимо высевать 2 культуры. Расстояние между сошниками составляет 12,5 см с возможностью переключения на 25 см, или 15 см с возможностью переключения на 30 см, или 16,7 см с возможностью переключения на 33,4 см.
Навесная сеялка для посева культур с широкими междурядьями
Высевающие механизмы для культур с широкими междурядьями (напр. кукуруза и подсолнечник) в комбинации с внесением удобрений из модульной несущей конструкции Falcon SW обеспечивают посев и одновременно внесение удобрений за одну операцию. Внесение удобрений обеспечивается двумя устройствами внесения удобрений с обоих сторон растений. Варианты: 6 / 8 рядов

Простое обслуживание

Благодаря абсолютному минимуму мест регулировки и смазки работа, управление и последующий уход очень просты и с ними справиться каждый.

  • Простая установка глубины посева, силы прижатия сошников и дозировки посева.
  • Простая электронная система с интуитивным управлением.
  • Минимум мест настройки.
  • Минимум мест смазки.
Отличное копирование поверхности почвы
Упругая конструкция рамы отлично амортизирует удары и копирует поверхность почвы.
Деталь ТТН
Простое агрегатирование задней секции через ТТН (секции легко меняются).

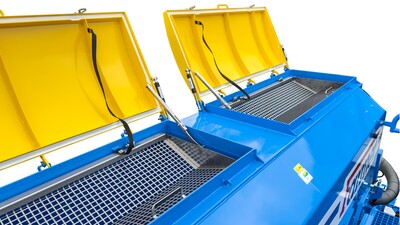

Объёмный бункер
Однокамерный бункер 4 / 6 м3 или двухкамерный 6 / 8 м3.
Деталь бокового крепления передней секции
Возможность агрегатирования передней секции:
Агрегатирование с трактором
Агрегатирование с нижними рычагами ТТН.
2-х шланговый воздушный тормоз
Бункер с избыточным давлением
Дозатор Farmet
Современный роликовый дозатор со сменными роликами.

Шнековые или роликовые дозаторы удобрений

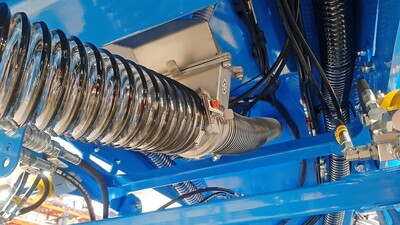

Шнековый дозатор Fert+
Современный шнековый дозатор. Подача удобрений к механизмам внесения удобрений.
Шнековый дозатор Fert+
Роликовый дозатор FertS
Современный роликовый дозатор со сменными роликами. Подает удобрения непосредственно к семенам.

Параметры

Технические параметры Единицы измерения Falcon SW
Транспортная ширина см 300
Транспортная высота см 290─400
Общая длина агрегата см 750
Объём бункера без внесения удобрений л 4 000 / 6 000
Объём бункера с внесением удобрений (соотношение 40:60) л 6 000 / 8000
Высота наполнения бункера см 265
Размер отверстия для заполнения без внесения удобрений /
с внесением удобрений
см 200 x 52 /
120 x 52
Рабочая скорость км/ч 10─20
Максимальная транспортная скорость 2 км/ч 25
Предельно допустимый склон ° 6
Размер колёс - транспорт   700/50-22,5
Тип тормоза / распределение 1, 2   воздух / двухшланговое
Необходимое давление 1 кПа 8,5
Количество гидравлических контуров / давление бар 4 / 200
Количество гидравлических муфт / тип   6 / ISO 12,5
Слив без давления (макс. 5 бар)   1 / ISO 20
Проток масла гидровентилятора л/мин 30─40
Проток масла для управления агрегатом л/мин 50─60
Требования к эл. системе   12 V DC / 40 A
Требования к сцепному устройству трактора   ТТН кат. 3
Вес агрегата кг 6 500─7 140


1 Альтернатива гидравлического тормоза / рабочее давление 130±5 бар.
2 Транспортировка/тормозная система: При движении по дорогам общего пользования соблюдайте правила дорожного движения вашего региона. Изучите законодательство относительно максимального допустимого веса и пределов нагрузок на ось, а также подключения тормозной системы. Если у вас возникнут любые вопросы, обращайтесь к нашему региональному торговому представителю.

Секции для высева: в узкий рядок (злаковые, рапс)

Технические параметры Единицы измерения
Рабочая ширина m 6 8 9
Количество высевающих сошников
Междурядье 12,5 / 25 cм
шт 48 64 72
Количество высевающих сошниковМеждурядье 15 / 30 см шт 40 - 60
Количество высевающих сошников
Междурядье 15,4 / 30,8 см
шт - 52 -
Количество высевающих сошников
Междурядье 16,7 / 33,4 см
шт 36 48 54
Количество сошников для внесения удобрений
Междурядье 25 см
ks 24 32 36
Количество сошников для внесения удобрений
Междурядье 30 / 30,8 см
шт 20 27 30
Количество сошников для внесения удобрений
Междурядье 33,4 см
шт 18 24 27

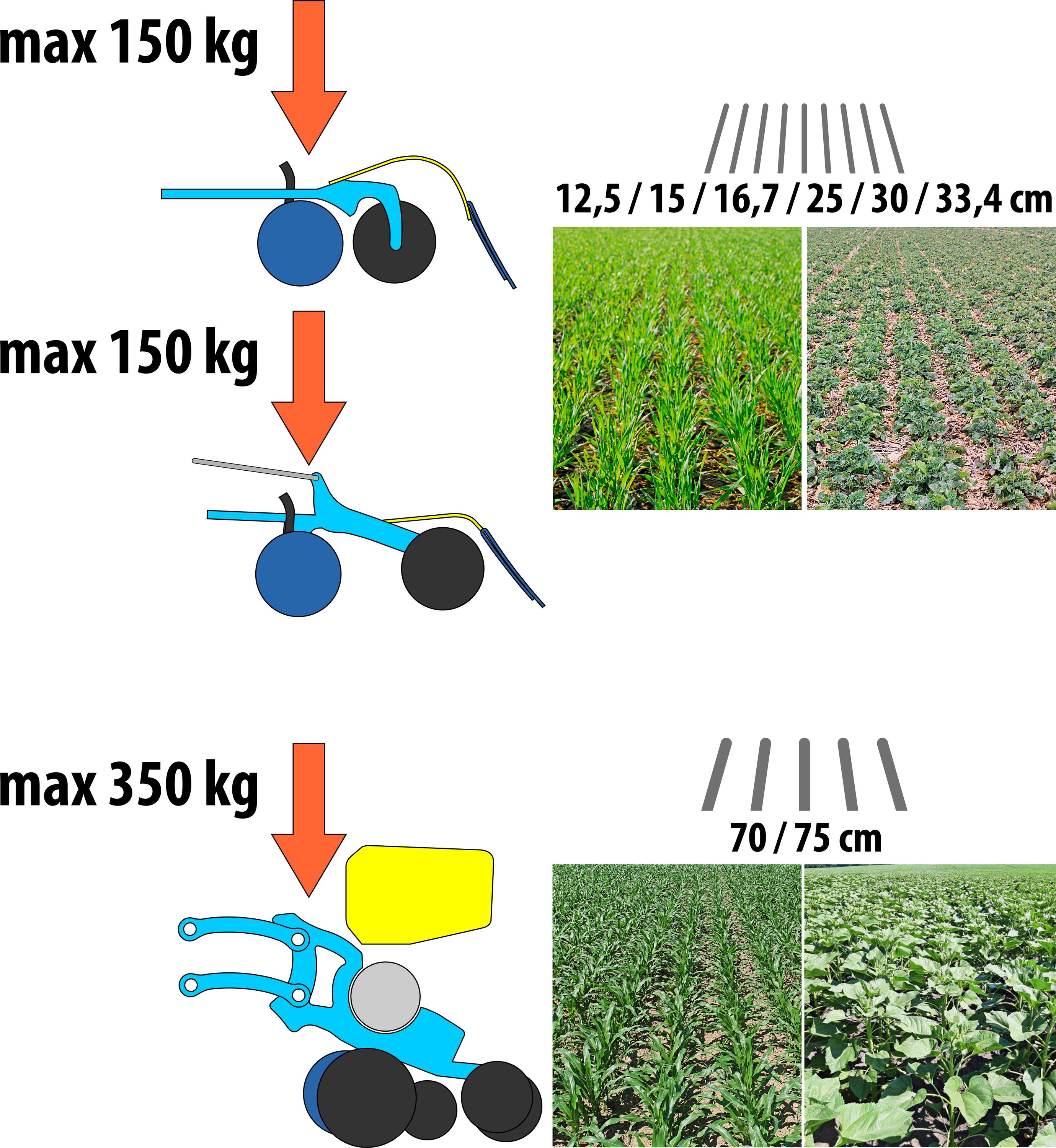

Давление высевающих сошников / сошников для внесения удобрений кг 50─120 / до 200 50─120 / до 200 50─120 / до 200
Диаметр диска двухдискового сошника  / трамбующего колеса см 35,5 / 33 35,5 / 33 35,5 / 33

Высевающие секции: широкозахватный посев (кукуруза, подсолнечник)

Технические параметры Единицы измерения
Количество высевающих сошников шт 6 8
Ширина захвата см 420 / 450 560 / 600
Междурядье высевающих сошников см 70 / 75 70 / 75
Объём бункера - 1 сошник л 35 35
Давление высевающих сошников кг 350 350
Диаметр высевающего диска см 39 39

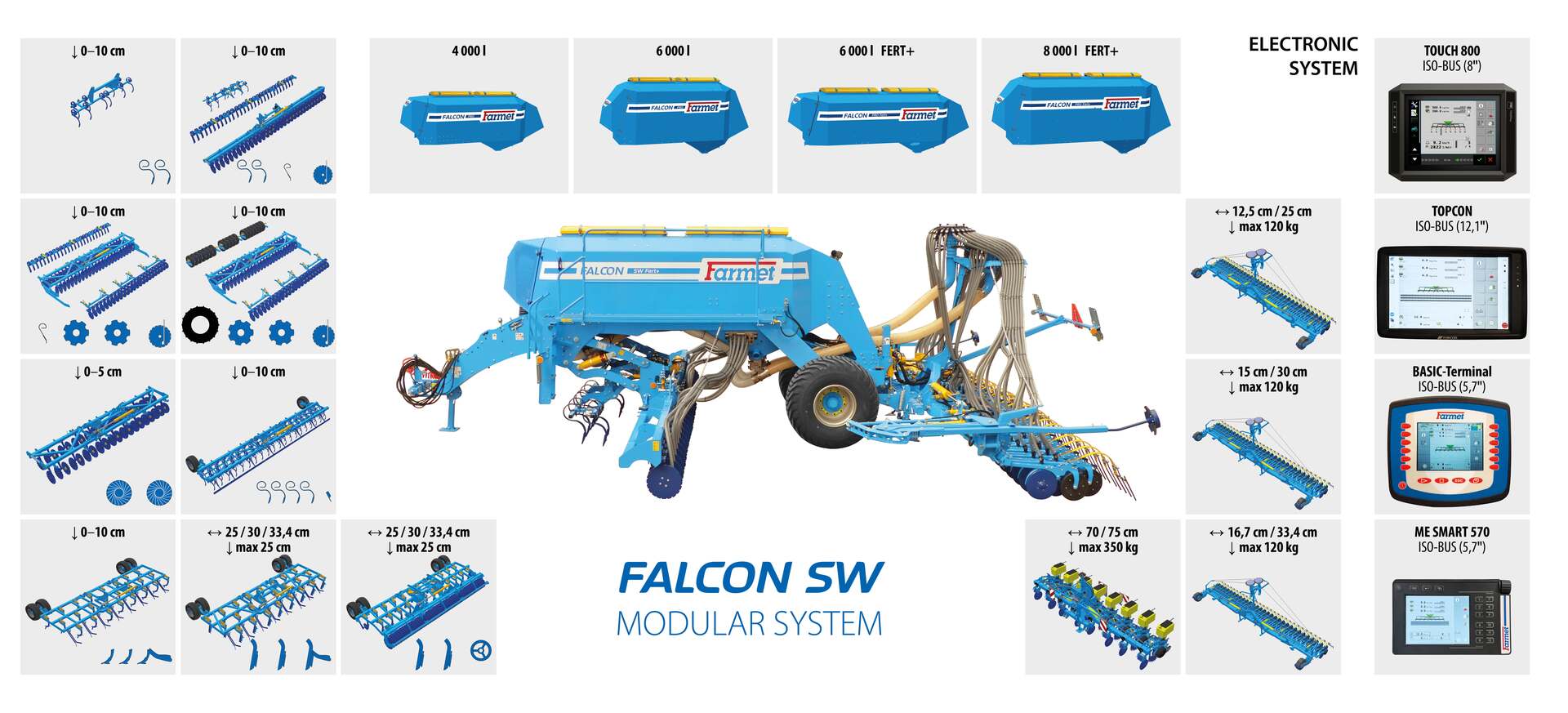

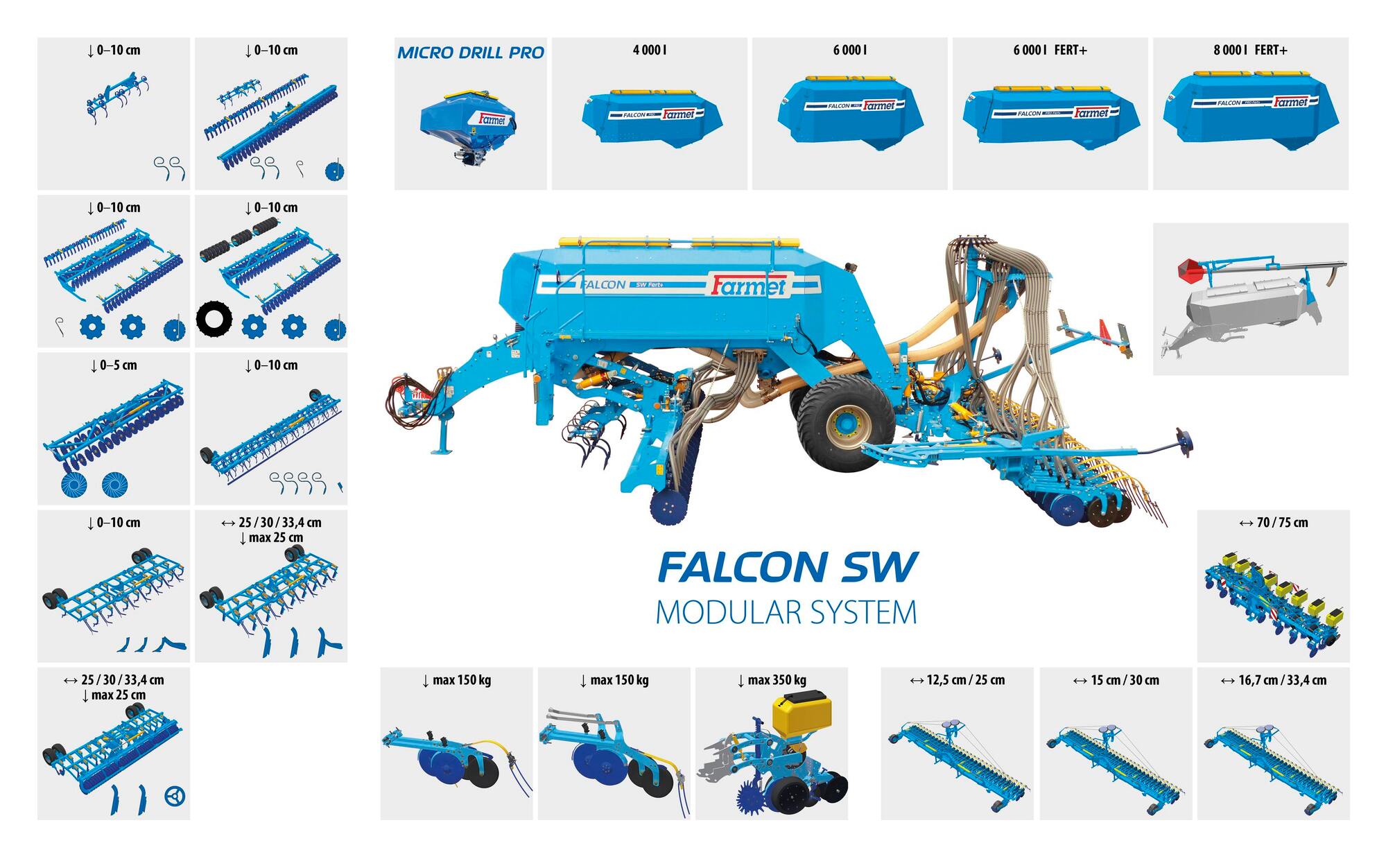

Модульность

Широкий выбор вариантов рабочих секций

Выбрать можно из широкого предложения вариантов в каждой рабочей секции в зависимости от выбранной технологии посева или обработки почвы с внесением удобрений. Можно выбрать из нескольких вариантов бункера, секций предварительной обработки, секций посева и секций обработки почвы.

 Модульная сеялка Falcon SW

Бункер

Объёмный бункер
Бункер объёмом 4 / 6 м3, по заказу можно поставить двухкамерный бункер объёмом 6 / 8 м3 с разделением семян и удобрений в пропорции 60:40.

Задняя секция

Подсоединение через ТТН кат. 3.

Двухдисковая посевная секция (междурядье 12,5 / 15 / 16,7 cм), до рабочей ширины 9 метров
Шаг 12,5 / 15 / 16,7 cм - подходит для высева зерновых, бобовых.

Двухдисковая посевная секция (междурядье 25 / 30 / 33,4 cм), до рабочей ширины 8 метров
Шаг 25 / 30 / 33,4 cм - в комбинации с трёхрядной секцией предварительной обработки с долотами STRIP TILL подходит для полосной обработки почвы, посева с возможностью внесения удобрений в одну линию на глубину до 25 cм. Идеально подходит для посева озимого рапса.

Точный посев культур с широким междурядьем, рабочая ширина 6 / 8 рядов при расстоянии 70 / 75 см
Для посева культур с широким рядом (кукуруза, подсолнечник). С возможностью внесению удобрений с обоих сторон ряда.

Секция предварительной обработки

Модульная сеялка Falcon SW позволяет работать без передней секции предварительной обработки. По желанию можно агрегатировать секцию предварительной обработки

Секция предварительной обработки для сплошной обработки почвы
Универсальная рабочая секция, обработка почвы на глубину ложе для посева, макс. 10 cм. Возможность комбинации с лопатчатой передней бороной Flexi-board.

Flexi-board - лопатчатая передняя борона
Для равномерного распределения комьев и растительных остатков по целой ширине обработки агрегата.

4-х рядная секция с долотами для предварительной сплошной обработки почвы
В первую очередь рекомендуется для влажных условий - посев весенних культур.

2-х рядная секция с долотами для предварительной обработки (междурядья 25 / 30 / 33,4 см), для технологии STRIP-TILL + Дисковый каток, Диаметр 58 cм
Рыхление полосами с возможностью внесения гранулированных удобрений на глубину до 25 cм.

Рекомендуемые комбинации модулей несущей конструкции сеялки Falcon SW

  Основные культуры Передние секции предварительной обработки Задняя посевная или обрабатывающая секция  Возможность внесения удобрений
 Зерновые зерновые
бобовые
без секции предварительной обработки
дисковая секция
дисковая секция + Flexi-board
Flexi-board
4-х рядная секция с долотами
двухдисковая посевная секция для посева культур с малыми междурядьями
(междурядья 12,5 / 15 / 16,7 см)
ДА
 Кукуруза  кукуруза
подсолнечник
без секции предварительной обработки
дисковая секция
дисковая секция + Flexi-board
Flexi-board
4-х рядная секция с долотами
точный посев культур с широким рядом
(междурядья 70 / 75 см)
ДА
 Рапс  озимый рапс

секция с долотами STRIP
(междурядья 25 / 30 / 33,4 см)

 двухдисковая посевная секция с посевом по линии обработки почвы
(междурядья 25 / 30 / 33,4 см)
 ДА

Оборудование

Фотогалерея

Видео

Файлы

Инструкция по эксплуатации

Дополненительные опции

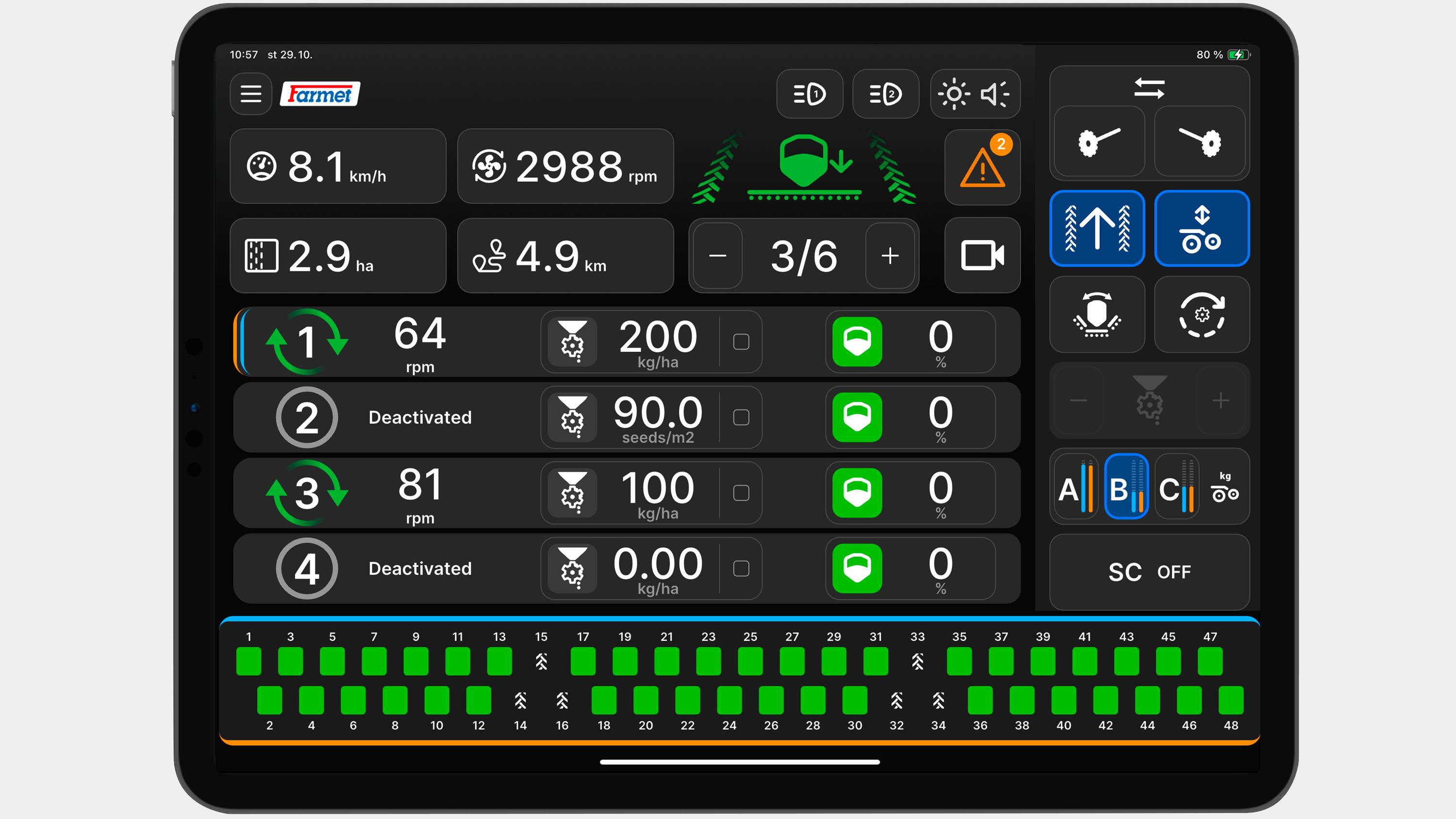

Блоки отображения

BASIC-Terminal
Комплектация
Размер дисплея 5,7"
ISO-BUS OK
Управление считыванием пролетания семян OK
Считывание уровня бункера OK
Считывание оборотов вентилятора OK
Считывание оборотов дозатора OK
Считывание оборотов двигателя OK
Количество двигателей (дозирования) 3
Управление заслонками технологической колеи OK
Отображение положения высевающей секции OK
Управление рабочим освещением OK
Управление освещением в бункере OK
Управление маркерами OK
Управление приоритетной маркировкой OK
Увеличение дозировки высева во время работы OK
Микро высев OK
Одновременно включенных экранов 1
Вход для камеры x
Модем GSM x

Müller Elektronik: ISOBUS DRILL-Controller

TOUCH800®
Комплектация
Размер дисплея 8"
ISO-BUS OK
Управление считыванием пролетания семян OK
Считывание уровня бункера OK
Считывание оборотов вентилятора OK
Считывание оборотов дозатора OK
Считывание оборотов двигателя OK
Количество двигателей (дозирования) 3
Управление заслонками технологической колеи OK
Отображение положения высевающей секции OK
Управление рабочим освещением OK
Управление освещением в бункере OK
Управление маркерами OK
Управление приоритетной маркировкой OK
Увеличение дозировки высева во время работы OK
Микро высев OK
Одновременно включенных экранов 2
Вход для камеры OK
Модем GSM x

Müller Elektronik: ISOBUS DRILL-Controller

SMART570®
Комплектация
Размер дисплея 5,7"
ISO-BUS OK
Управление считыванием пролетания семян OK
Считывание уровня бункера OK
Считывание оборотов вентилятора OK
Считывание оборотов дозатора OK
Считывание оборотов двигателя OK
Количество двигателей (дозирования) 3
Управление заслонками технологической колеи OK
Отображение положения высевающей секции OK
Управление рабочим освещением OK
Управление освещением в бункере OK
Управление маркерами OK
Управление приоритетной маркировкой OK
Увеличение дозировки высева во время работы OK
Микро высев OK
Одновременно включенных экранов 1
Вход для камеры x
Модем GSM x

Müller Elektronik: ISOBUS DRILL-Controller

Topcon XD+
Комплектация
Размер дисплея 12,1"
ISO-BUS OK
Управление считыванием пролетания семян OK
Считывание уровня бункера OK
Считывание оборотов вентилятора OK
Считывание оборотов дозатора OK
Считывание оборотов двигателя OK
Количество двигателей (дозирования) 3
Управление заслонками технологической колеи OK
Отображение положения высевающей секции OK
Управление рабочим освещением OK
Управление освещением в бункере OK
Управление маркерами OK
Управление приоритетной маркировкой OK
Увеличение дозировки высева во время работы OK
Микро высев OK
Одновременно включенных экранов 5
Вход для камеры OK
Модем GSM За дополнительную оплату

Müller Elektronik: ISOBUS DRILL-Controller

x Докупить невозможно
OK В стандартной комплектации

Оборудование под заказ

Тележка для облегчения замены передней секции
