Предпосевной комбинатор Kompaktomat MAX

Seedbed combinator Kompaktomat MAX



Seedbed combinator Kompaktomat MAX

Технология

1 Рыхления следов колёс трактора. Идеальное рыхление обеспечивает равномерность всходов после посева.
2 Первичное выравнивание поверхности почвы. Аккуратно выровненная поверхность почвы облегчает следующее равномерное рыхление для посевного ложа.
3 Предварительная обработка почвы передним катком. Передний каток измельчает комки на поверхности.
4 Формирования посевного ложа. Рыхление и подрезание бурьянов стрельчатыми или долотовыми лапами на заданную глубину. Глубина должна быть такой же как и глубина посева. При использовании стрельчатых лап происходит подрезание почвы по всей площади и уничтожение сорняков.
5 Выравнивание поверхности за секцией рыхления.
6 Уплотнение почвы задним катком. Каток мелко измельчает оставшиеся комки и обеспечит окончательную подготовку посевного ложа с полностью восстановленной капиллярностью почвы. Восстановление капиллярности почвы подтягивает влагу к поверхности для равномерных всходов даже в засушливые периоды.
7 Финальное выравнивание поверхности почвы. Задняя зубчатая планка обеспечит идеальную структуру и минимальную комковитость почвы для последующего посева.

Предпосевные комбинаторы Kompaktomat  - это испытанные агрегаты предназначенные для предпосевной подготовки поля  после вспашки и другой основной обработки почвы. За один проход почва идеально обработана для посева без необходимости дальнейшей обработки.

Рабочая ширина до 15,7 м

Широкозахватный агрегат Kompaktomat возможен с рабочей шириной захвата 12,5 м и 15,7 м, которые предназначены для  хозяйств имеющих тракторы мощностью до 600 л.с.

Прекрасное выравнивание поверхности и мелкое измельчение комьев

Предпосевные агрегаты - это прекрасное выравнивание поверхности,  измельчение комьев и образование оптимально уплотненного посевного ложа. Поле идеально выровняется также и благодаря задней волокуше, которая позволит распределить и большие неровности.

Предпосевные комбинаторы Kompaktomat  - это испытанные агрегаты предназначенные для предпосевной подготовки поля  после вспашки и другой основной обработки почвы. За один проход почва идеально обработана для посева без необходимости дальнейшей обработки.

Рабочая ширина до 15,7 м

Широкозахватный агрегат Kompaktomat возможен с рабочей шириной захвата 12,5 м и 15,7 м, которые предназначены для  хозяйств имеющих тракторы мощностью до 600 л.с.

Прекрасное выравнивание поверхности и мелкое измельчение комьев

Предпосевные агрегаты - это прекрасное выравнивание поверхности,  измельчение комьев и образование оптимально уплотненного посевного ложа. Поле идеально выровняется также и благодаря задней волокуше, которая позволит распределить и большие неровности.

За один проход отлично подготовит посевное ложе

Благодаря высокой рабочей скорости и большой ширине захвата агрегатом Kompaktomat достичь отличной производительности. Существенным при этом является то, что благодаря своей продуманной конструкции и небольшому вecу может Kompaktomat подготовить посевное ложе после вспашки за один проход, почва обрабатывается не только на поверхности, но и по целому профилю.

Kompaktomat производит за один проход несколько рабочих операций, благодаря которым поверхность поля выравнивается и оптимально уплотняется. В разрыхленной почве восстанавливается капиляность и в нужной глубине создается посевное ложе. Комья мягко измельчены.

Простое обслуживание

По желанию клиента Kompaktomat можно оснастить гидравлической  регулировкой глубины рабочих органов и гидравлической регулировкой передней волокуши.

Минимальные затраты на обслуживание

Элементы управления предпосевного комбинатора разработаны с учетом максимальной безопасности персонала. Простой и качественный дизайн требует минимальных затрат на обслуживание.

Транспортировка по дорогам не является проблемой

Все варианты машин для транспортировки складываются так, чтобы их максимальная транспортная ширина и максимальная транспортная высота были 3 и 4 метра соответственно. Складывание является гидравлическим и происходит автоматически.

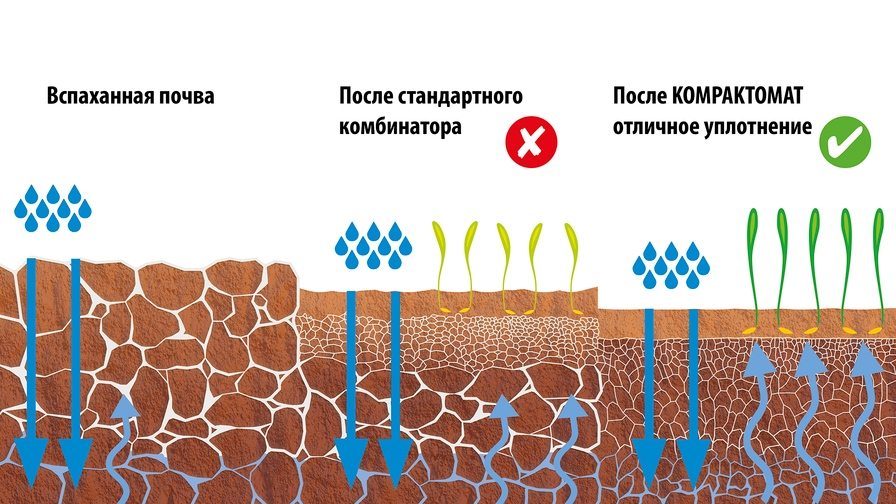

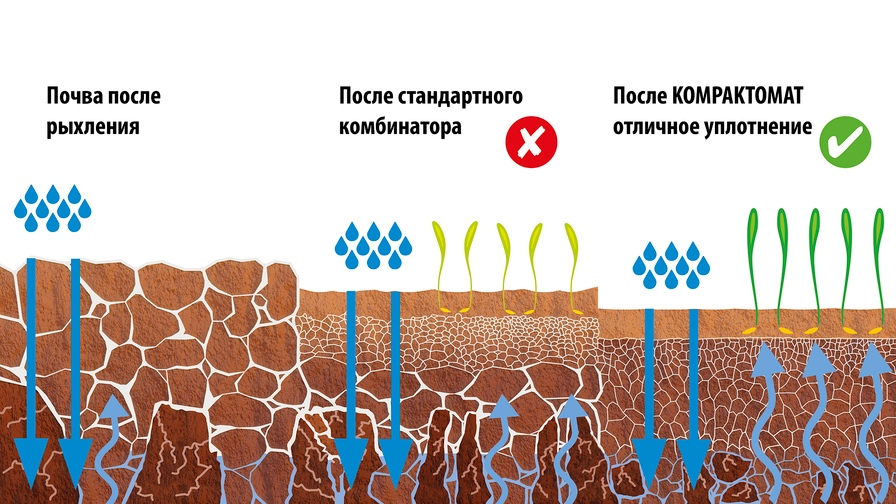

НЕПРАВИЛЬНО
При неравномерной обработке поля будут неправильные и неравномерные всходы растений.
ПРАВИЛЬНО
Равномерная обработка поля предпосевным комбинатором Kompaktomat предооределяет равномерные всходы растений.

Отличная трамбовка → обеспечение впитывания и капиллярного эффекта воды

Высокая производительность и качество работы

  • 7 операций произведенных за один проход.
  • Высокая рабочая скорость до 14 км/ч.
  • Оптимальное уплотнение и восстановление капилярности обеспечивает качественные всходы каждой культуры.
  • Точная регулировка глубины работы рабочих органов обеспечивает прекрасную подготовку посевного ложа
  • Автоматическая защита рабочих органов обеспечивает беспроблемную работу.
  • Отличный эффект выравнивания полей.
  • 7 операций произведенных за один проход.
  • Высокая рабочая скорость до 14 км/ч.
  • Оптимальное уплотнение и восстановление капилярности обеспечивает качественные всходы каждой культуры.
  • Точная регулировка глубины работы рабочих органов обеспечивает прекрасную подготовку посевного ложа
  • Автоматическая защита рабочих органов обеспечивает беспроблемную работу.
  • Отличный эффект выравнивания полей.

Техника

Предпосевной комбинатор Kompaktomat MAX

  1. Следорыхлитель колес  трактора для размягчения уплотненной земли .
  2. Пластина передней волокуши для предварительного выравнивания поверхности.
  3. Передний каток для первичного размельчения комьев.
  4. Рабочая секция подрежет и разрыхлит почву.
  5. Пластина средней волокуши выровняет разрыхленную почву и далее  направит ее под задний каток.
  6. Задний каток для мелкой обработки почвы.
  7. Пластина задней  волокуши идеально выравнивает поверхность.

Мощная конструкция

Легированные высокопрочностные материалы совместно с технологией eXtra STEEL line являются гарантией длительного срока службы наших машин  в самых тяжелых условиях.

Высокопрочностные материалы
В ключевых узлах использованы легированные высокопрочностные материалы для длительного срока службы. Облегченная конструкция рамы.
Мощная волокуша
Мощная пластина передней волокуши обеспечивает срезание неровностей, возникших после пахоты.
Защита рабочих органов
Автоматическое срабатывание защиты рабочих органов.

Простое обслуживание

Благодаря минимальному  количеству мест регулировки и мест смазки обслуживание, регулировка и и управление являются очень простыми  процессами, с которыми справится любой.

  • Минимум мест регулировки.
  • Минимум мест смазки.
Пластина передней волокуши
Регулировка высоты пластины передней волокуши.
Пластина передней волокуши за рабочими органами
Регулировка высоты пластины передней волокуши за стрельчатыми лапами.
Рабочая глубина
Регулировка рабочей глубины.

Продуманная конструкция

Преимуществом конструкции этого агрегата является его широкое применение и регулировка которые обеспечивают большое разнообразие возможностей работы.

Складывание для транспортировки позволяет:

  • Складывание в компактную конструкцию
  • Этим обеспечена беспроблемная транспортировка по дорогам

Преимуществом конструкции этого агрегата является его широкое применение и регулировка которые обеспечивают большое разнообразие возможностей работы.

Складывание для транспортировки позволяет:

  • Складывание в компактную конструкцию
  • Этим обеспечена беспроблемная транспортировка по дорогам

Возможность выбора из нескольких вариантов рабочих секций

Различия между отдельными секциями описаны в таблицах Оснащение

Секция AL
Секция CF
Секция AP

Параметры

Технические параметры Единица измерения Kompaktomat
K 1250 MAX
Kompaktomat
K 1570 MAX
Рабочая ширина мм 12 500 15 700
Транспортная ширина мм 3 000 3 000
Транспортная высота 2 мм  3 500 3 500
Общая длина агрегата 2 мм 11 300 11 300
Рабочая глубина мм 0–100 0–100
Количество стоек - стрельчатые AL
Количество стоек - долотовые CF
Количество стоек - стрельчатые AP
шт 53
119
53
67
149
67
Производительность га/ч 12–15 13–20
Мощность тягового средства 1 кВт
л.с.
243
330
316
430
Рабочая скорость км/ч 10–14 10–14
Максимальная транспортная скорость 4 км/ч 25 25
Предельно допустимый склон ° 6 6
Размер колес - транспорт   19,0/45-17 19,0/45-17
Тип тормоза / привода 3   пневмо / двухшланговый пневмо / двухшланговый
Давление воздуха 3 кПа 8,5 8,5
Тормоз   300/60 300/60
Количество гидравлических контуров / давление бар  4–6 / 200 5–7 / 200
Количество гидравлических муфт / тип    8–12 / ISO 12,5 10–14 / ISO 12,5

Требования к тяговому средству
Высота нижней  навески

мм 600–650 600–650
Требования к тяговому средству мм фаркоп K80; ok Ø 50, 70 мм
Нагрузка на шасси кг 4 350 / 4 350 5 000 / 5 000
Вес агрегата 2 кг 10 500 12 500

Предпосевной комбинатор Kompaktomat MAX LONG

Технические параметры Единица измерения Kompaktomat
K 1250 MAX LONG
Kompaktomat
K 1570 MAX LONG
Рабочая ширина мм 12 500 15 700
Транспортная ширина мм 3 000 3 000
Транспортная высота 2 мм 3 750 3 750
Общая длина агрегата 2 мм 11 550 11 550
Рабочая глубина мм 0–100 0–100
Количество стоек - стрельчатые AL
Количество стоек - долотовые CF
Количество стоек - стрельчатые AP
Количество стоек - стрельчатые AL4
шт 53
119
53
95
67
149
67
118
Производительность га/ч 12–15 13–20
Мощность тягового средства 1 кВт
л.с.
243
330
316
430
Рабочая скорость км/ч 10–14 10–14
Максимальная транспортная скорость 4 км/ч 25 25
Предельно допустимый склон ° 6 6
Размер колес - транспорт   19,0/45-17 19,0/45-17
Тип тормоза / привода 3   пневмо / двухшланговый пневмо / двухшланговый
Давление воздуха 3 кПа 8,5 8,5
Тормоз   300/60 300/60
Количество гидравлических контуров / давление бар  4–6 / 200 5–7 / 200
Количество гидравлических муфт / тип    8–12 / ISO 12,5 10–14 / ISO 12,5

Требования к тяговому средству
Высота нижней  навески

мм 600–650 600–650
Требования к тяговому средству мм фаркоп K80; ok Ø 50, 70 мм
Нагрузка на шасси кг 4 600 / 4 600 5 350 / 5 350
Вес агрегата 2 кг 11 200 13 500


1 Рекомендуемая мощность тягового средства/трактора - действительное тяговое усилие может значительно отличаться в зависимости от глубины обработки, почвенных условий, склона участка, износа рабочих органов и от их регулировки.
2 Вес агрегата в варианте: передний планчатый ровный каток, секция AP, задний Crosskill  каток с волокушей.

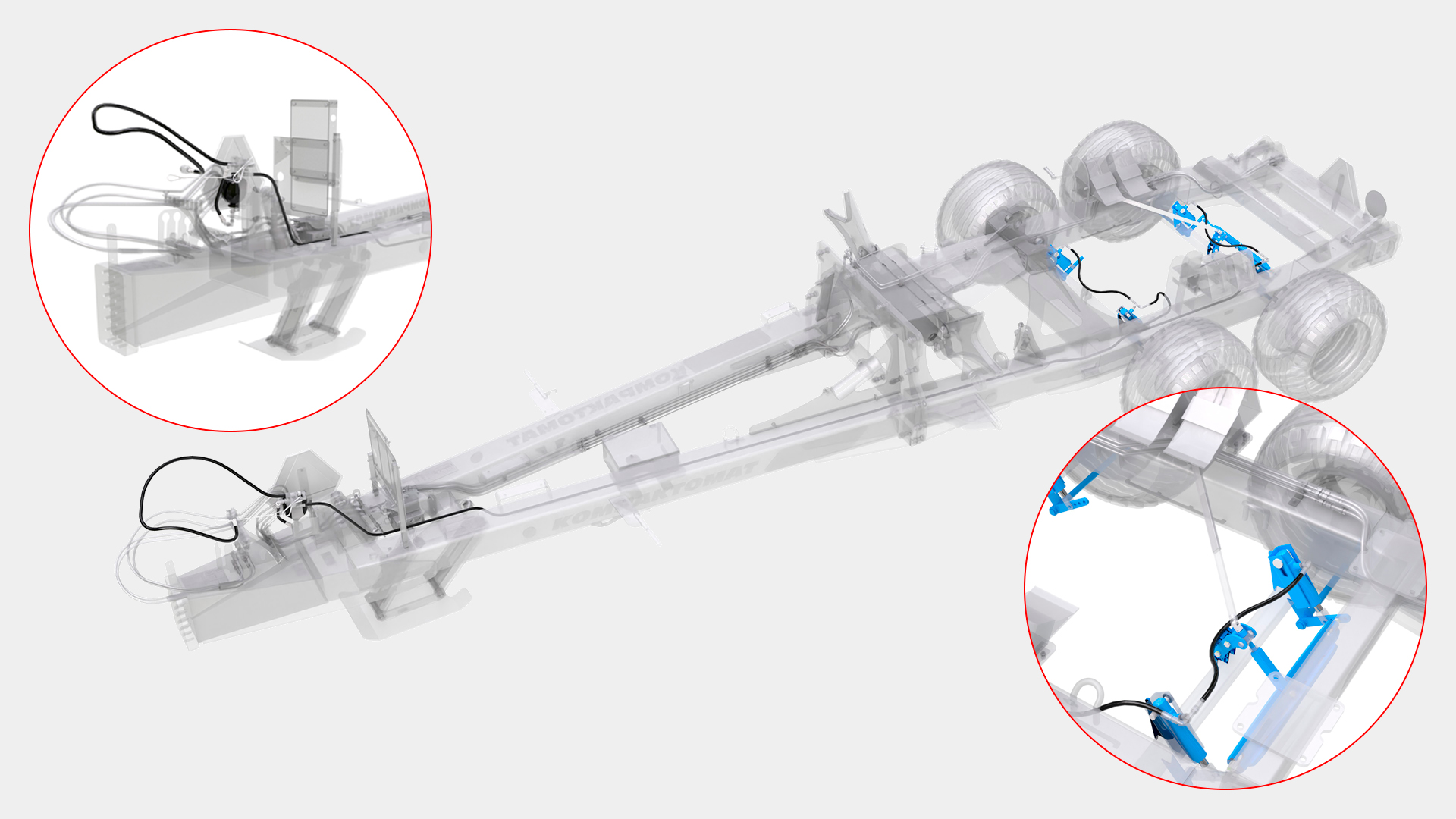

3 Альтернативный тормоз: гидравлический, давление 130 ± 5 бар (предназначен для французского рынка).
4 Транспортировка/тормозная система: При движении по дорогам общего пользования соблюдайте правила дорожного движения вашего региона. Изучите законодательство относительно максимального допустимого веса и пределов нагрузок на ось, а также подключения тормозной системы. Если у вас возникнут любые вопросы, обращайтесь к нашему региональному торговому представителю.

Модульность

Компактомат STANDARD - рекомендуется для более интенсивной обработки почвы с минимальным содержанием пожнивных остатков после пахоты

Компактомат LONG - рекомендуется для обработки почвы после рыхления с большим содержанием измельченных пожнивных остатков на поверхности

Оборудование

Фотогалерея

Видео

Файлы

Инструкция по эксплуатации

Дополненительные опции

Катки

Crosskill каток CR
Диаметр 400 мм
Вес 133 кг/м



Используется только как задний каток.

Отличная работа на легких, средних и тяжелых почвах, качественно уплотняет поверхность и раздрабливает комья.

Двойной Crosskill каток DCR
Диаметр 400 мм
Вес 185 кг/м



Используется только как задний каток.

Отличная работа на легких, средних и тяжелых почвах, качественно уплотняет поверхность и раздрабливает комья. По сравнению с Сrosskill катком еще интенсивнее разбивает комья.

Планчатый спиральный каток SB
Диаметр 400 мм
Вес 70 кг/м



Можно использовать как передний и как задний каток.

Качественно размельчает комья. Используется для очень мокрых условий.

Планчатый ровный каток BR
Диаметр 400 мм
Вес 63 кг/м



Можно использовать как передний и как задний каток.

Качественно размельчает комья. Не используется для очень мокрых условий.

Ring каток RR
Диаметр 400 мм
Вес 115 кг/м



Можно использовать как передний и как задний каток.

Качественная работа для любых условий, хорошо соблюдает глубину. Используется для любых условий.

Очень важным является правильный выбор типu катков, которые в значительной степени обеспечивают качество обработки. Выбор типа катки зависит на типа поля и способа использования агрегата.

Каток Crosskill
CR
Двойной Сrosskill
DCR
Планчатый
BR
Планчатый спиральный
SB
Ring
RR
Измельчение  ●●●● ●●●● ●●●○ ●●●○ ●●○○
Уплотнение  ●●●● ●●●● ●●●○ ●●●○ ●●●●
Контроль глубины  ●○○○ ●●○○ ●●●○ ●●●○ ●●●●
Устойчивость к забиванию  ●●●○ ●●●● ●●○○ ●●●○ ●●●●
Пригодность для каменистых и легких почв  ●●○○ ●●○○ ●●●○ ●●●○ ●●●○
Пригодность для мокрых для легких  ●●○○ ●●●○ ●○○○ ●●●○ ●●●●
Тяжелая почва  ●●●○ ●●●● ●●○○ ●●○○ ●●●○
Средняя почва  ●●●● ●●●● ●●●○ ●●●○ ●●●○
Легкая почва  ●●●● ●●●● ●●●● ●●●● ●●●○

Рабочие инструменты

Лемех Kompaktomat

Для секций AL / AP.

Долото CARBIDE

Для секций CF.

Острие лемеха

Для секций CF.


Секция

Секция AL

Секция оснащена стойками со стрельчатыми лапами шириной 25 см в два ряда. Каждая стойка имеет защиту листовой пружиной. Эта  секция предназначена для легких почвенных условий без большого количества растительных остатков. За секцией стандартно устанавливается направляющая планчатая волокуша.

Секция CF

Секция оснащена стойками с узкими долотами шириной 3,5 см в четыре ряда. Эта долотовая секция используется прежде всего весной для обработки очень мокрых и тяжелых почв, когда не желательно поднимать на поверхность мокрую почву. За лапами стандартно размещена выравнивающая планка.

Секция AP

Универсальная  секция оснащена стойками со стрельчатыми лапами шириной 25 см в два ряда. Стрельчатые лапы установлены на стойки, которые благодаря своей форме обеспечат высокую проходимость растительных остатков. Поэтому данная секция используется прежде всего на участках с большим количеством измельченных растительных остатков и в тяжелых условиях. За секцией стандартно устанавливается направляющая планчатая волокуша.

Секция AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Количество рядов долот (шт) /
Расстояние между рядами (мм)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Волокуша за лемехами ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Обработка целой площади ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Пригодность для легких почв ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Пригодность для средних почв ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Пригодность для тяжелых почв ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Пригодность для каменистых и легких почв ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Пригодность для мокрых почв ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Устойчивость к забиванию ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 Секция предназначена для Kompaktomat LONG. Благодаря увеличенному промежутку характеризуется лучшей проходимостью.


Следорыхлитель

Следорыхлитель со стрельчатой лапой CA

Следорыхлитель со стрельчатой лапой и автоматической системой срабатывания защиты. Предназначен для легких почв, где нет „вытягивания“ влажных комьев на поверхность.

Следорыхлитель долотовый CC

Следорыхлитель долотовый с автоматической системой срабатывания защиты. Предназначен для тяжелых почв, где может происходить „вытягивание“ влажных комьев на поверхность.


Волокуша

Жесткая волокуша

Представляет собой зубчатую планку с автоматической системой срабатывания защиты. Прочная конструкция для отличного разравнивания грубой борозды.
FL = жёсткая механическая волокуша, FH = жёсткая гидравлическая волокуша.


Finish секция

Выравнивающая планка

Пассивнoе выравнивание почвы за задним катком. Подходит для установки за всеми типами задних катков.

Ограничители выравнивающей планки

Поворотные ограничители позволяют более агрессивную регулировку положения задней выравнивающей планки.

Финиш-каток RF

Агрессивное дробление комьев, оставщихся за задним катком.

Финиш-каток RFC

Агрессивное дробление комьев, оставщихся за задним катком.


Навеска

Сцепная серьга

Сцепная серьга ø 50 мм или ø 70 мм, максимальная вертикальная нагрузка  3000 кг.

Навеска K80 Ø 80 мм

Фаркоп K80. максимальная вертикальная нагрузка 3000 кг.


Оборудование под заказ

Гидравлическая регулировка глубины

Повышение производительности:

  • комфортное управление из кабины трактора
  • возможно плавное изменение положения в зависимости от актуальных условий без необходимости остановки агрегата
  • устранение неприятной физической нагрузки

Возможно установить и на произведенных ранее машинах.

Гидравлическое управление волокушей

Повышение производительности:

  • комфортное управление из кабины трактора
  • возможно плавное изменение положения в зависимости от актуальных условий без необходимости остановки агрегата
  • устранение неприятной физической нагрузки

Возможно установить и на произведенных ранее машинах.
