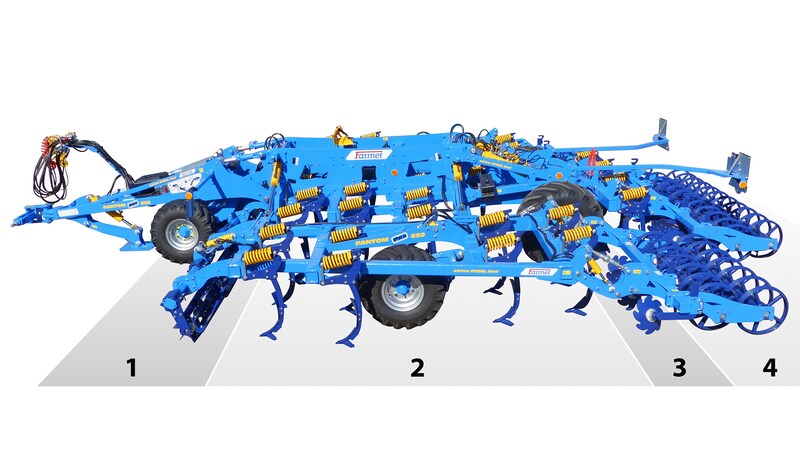

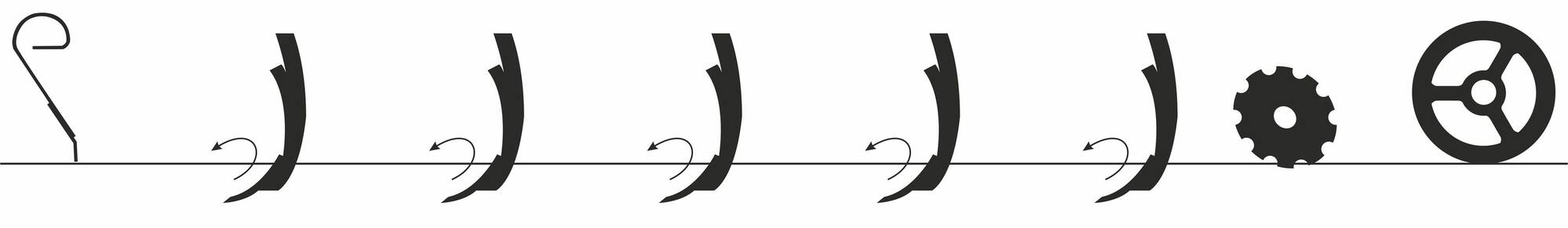

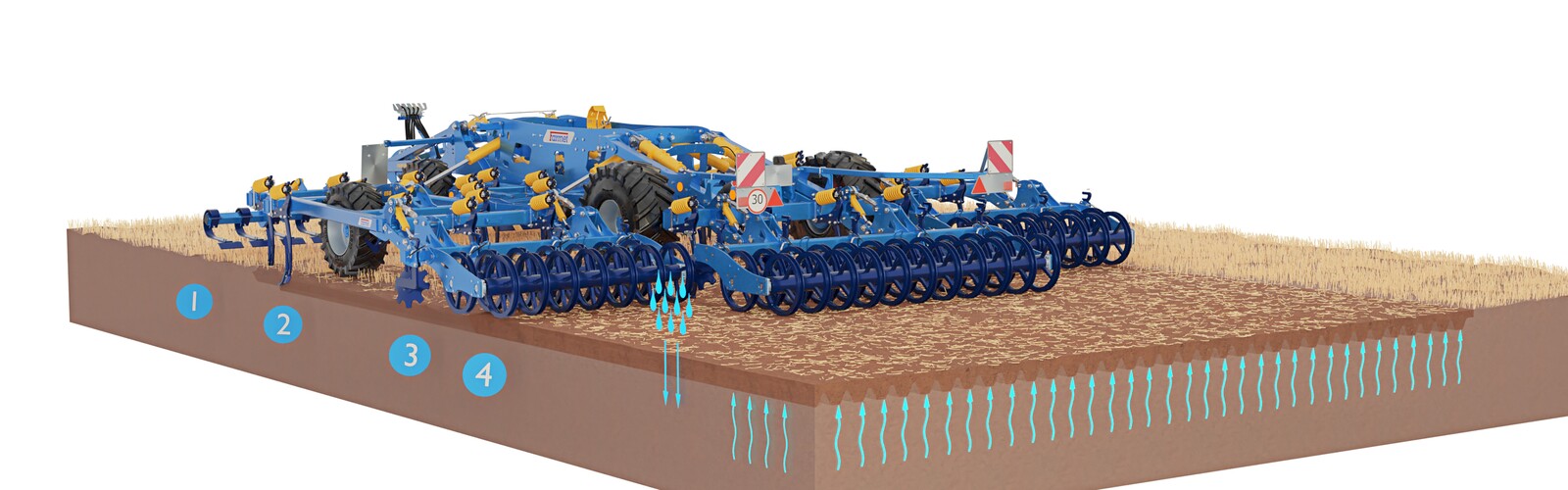

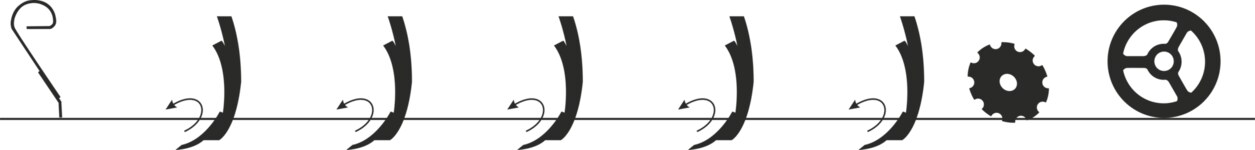

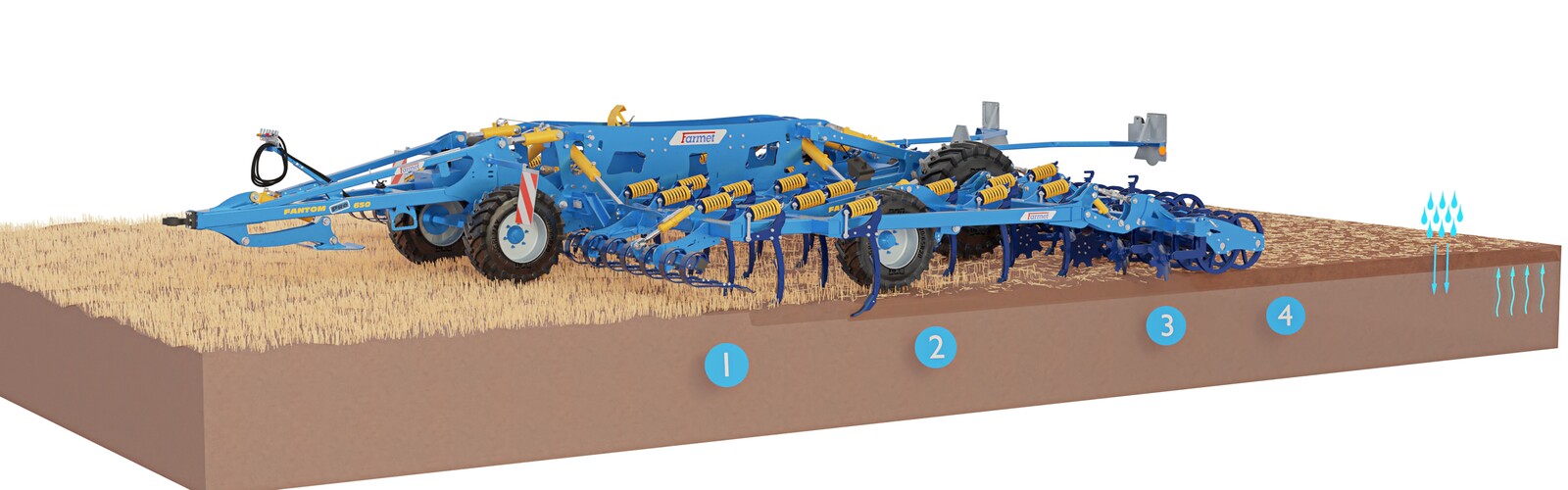

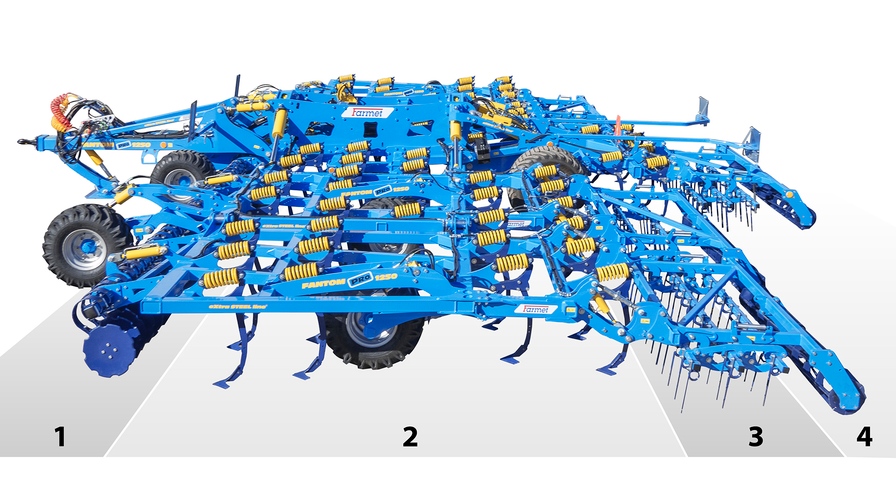

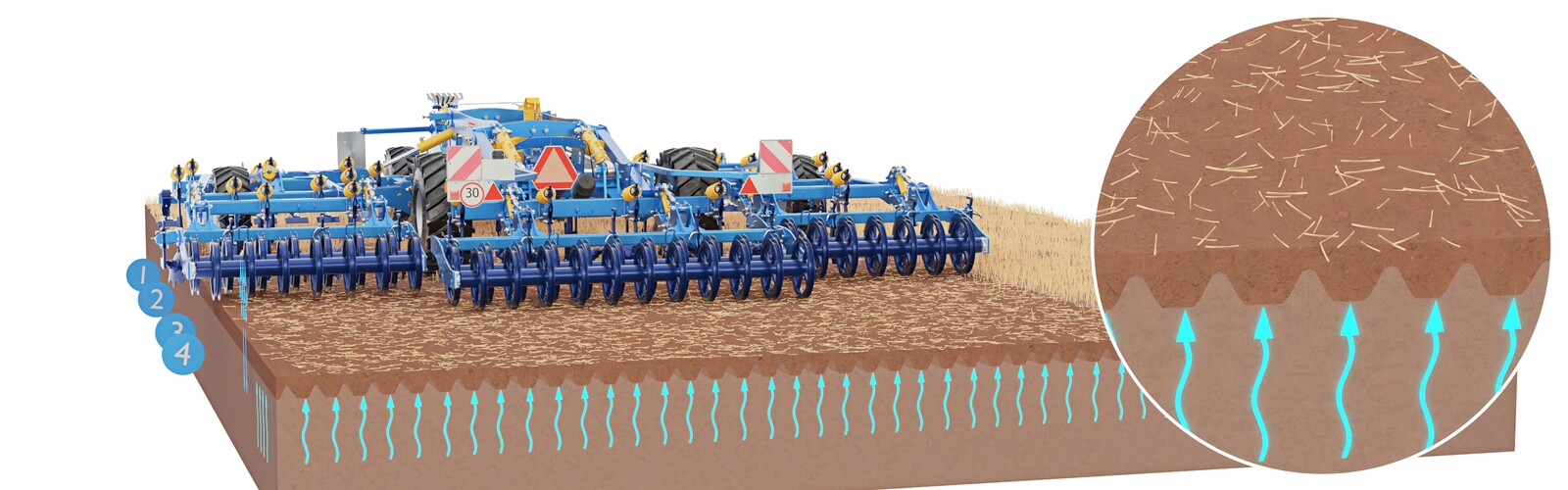

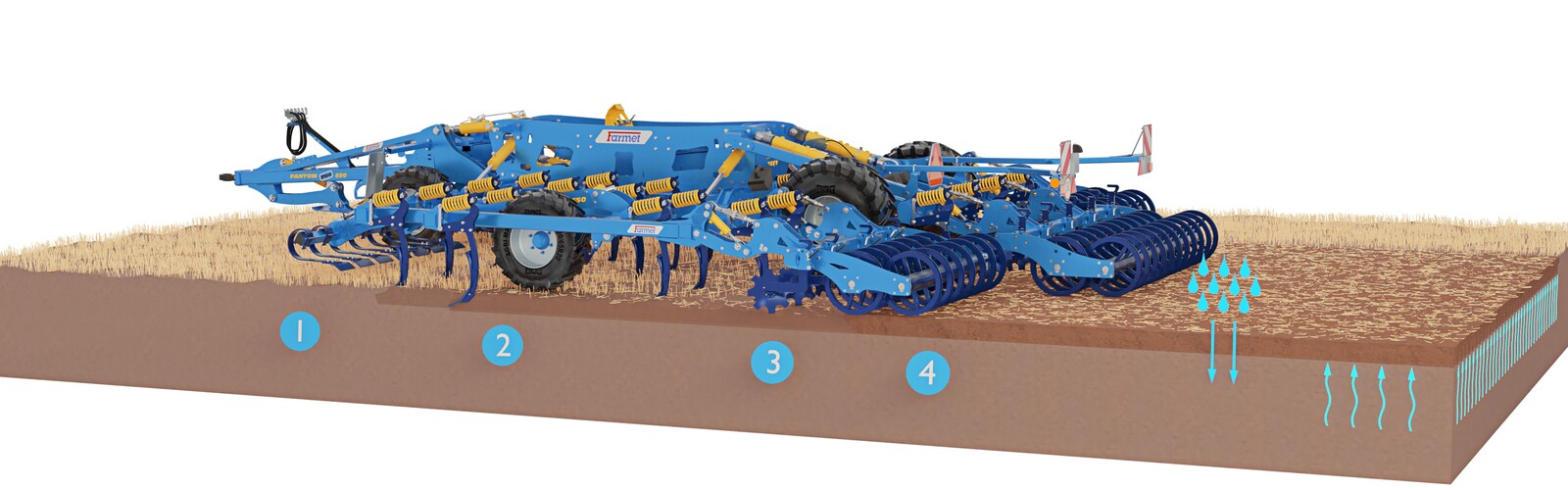

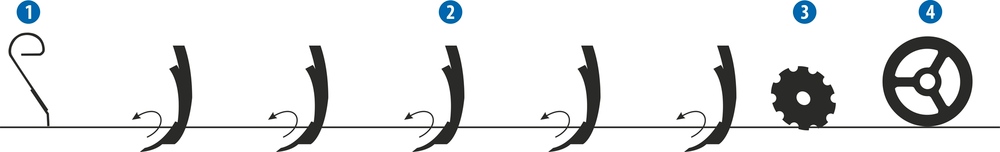

| 1 | Зона выравнивания поверхности почвы. Агрегат выгодно использовать при предпосевной подготовке. |
| 2 | Зона рыхления. Глубина рыхления 4-15 см. Долота для рыхления с оптимизированной геометрией, расположенные в трёх рядах обеспечивают отличное рыхлениение и интенсивное перемешивание почвы с растительными остатками. |
| 3 | Зона выравнивания поверхности. Выравнивающие диски усиливают эффект заделки растительных остатков. |
| 4 | Зона крошения и уплотнения почвы. Оптимальное уплотнение почвы обеспечивает хорошую инфильтрацию воды и сохранение влаги в почве. |

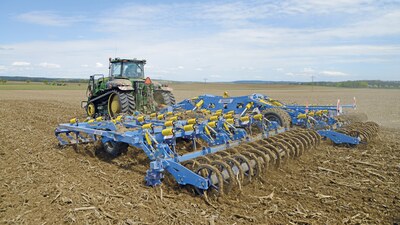

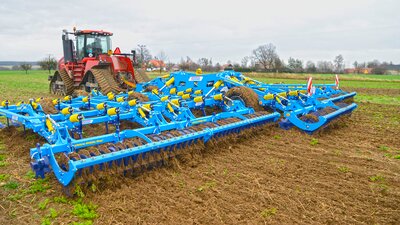

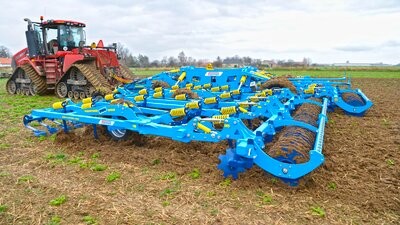

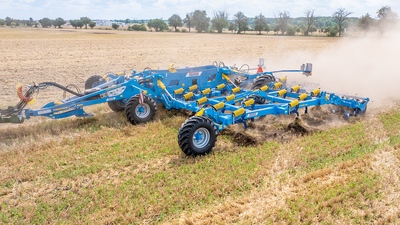

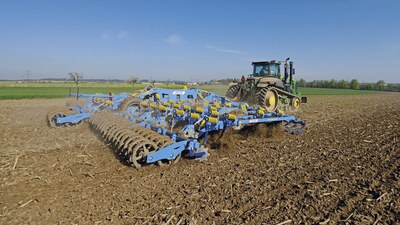

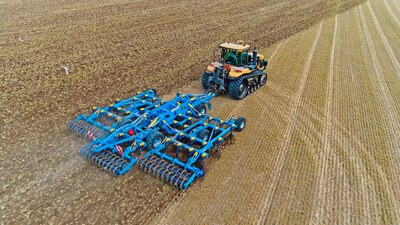

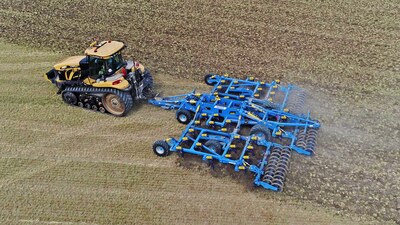

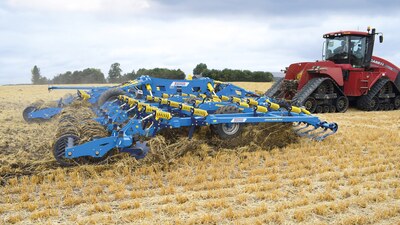

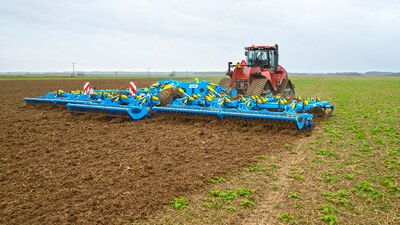

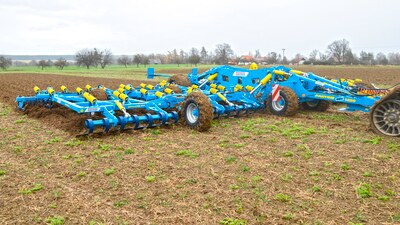

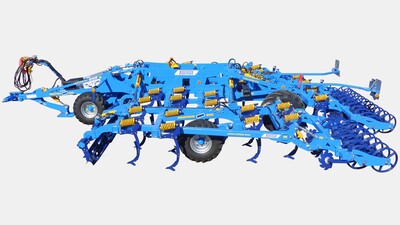

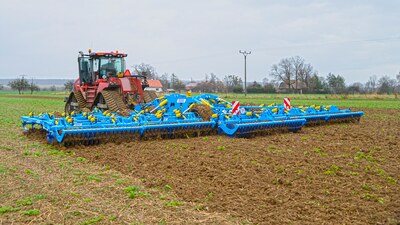

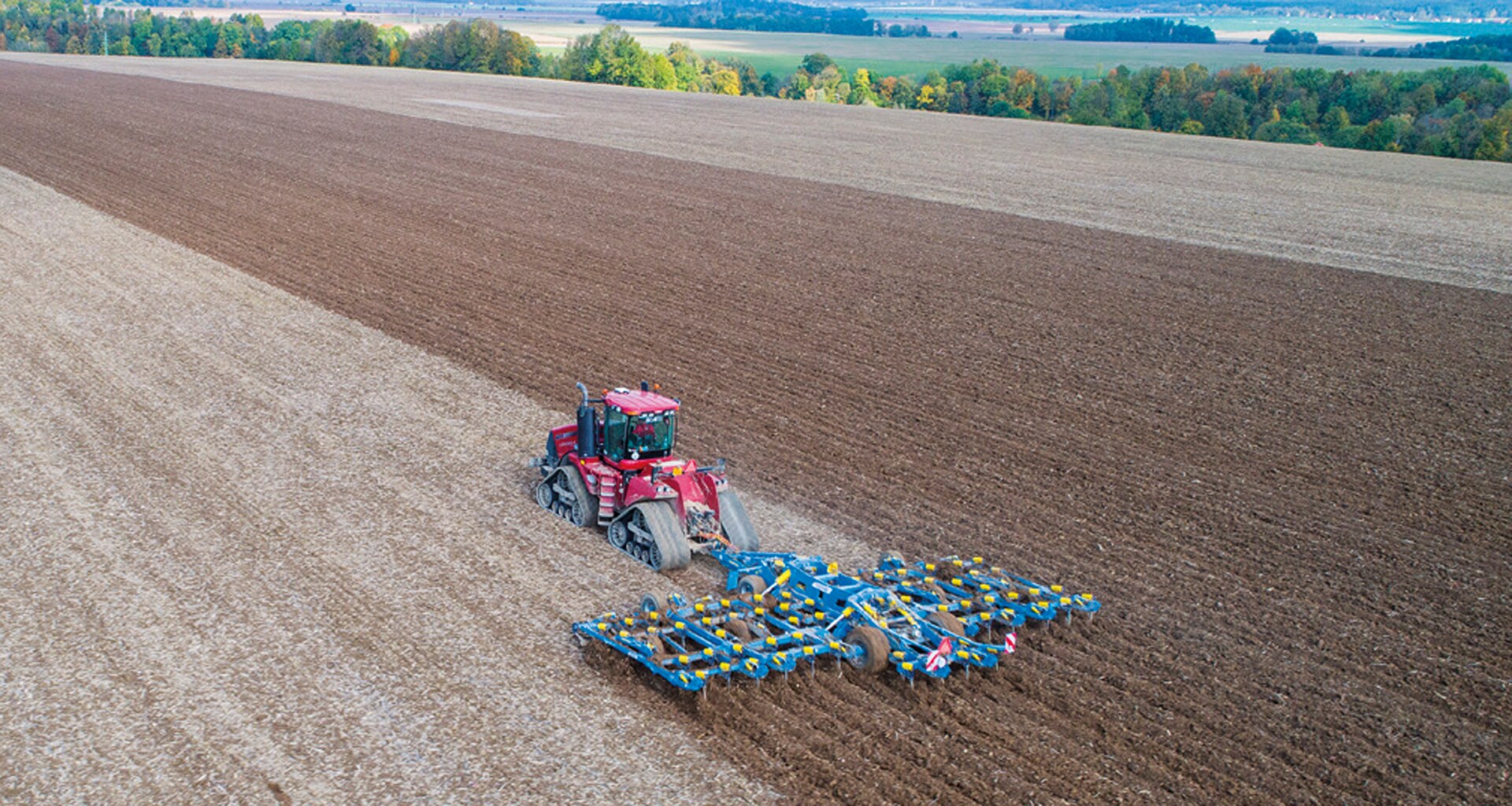

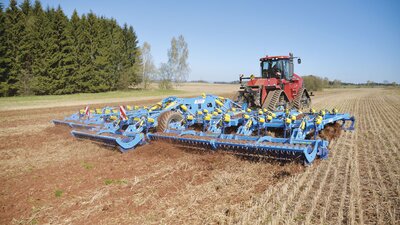

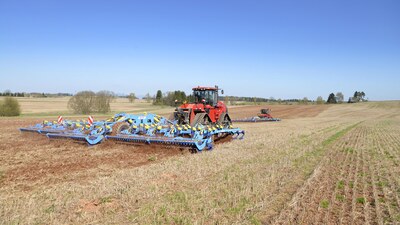

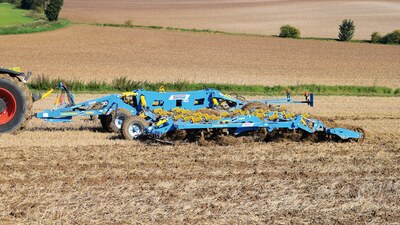

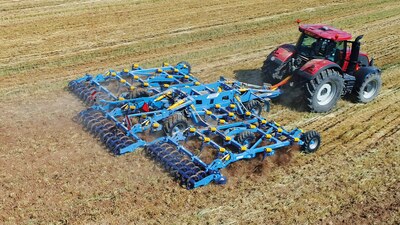

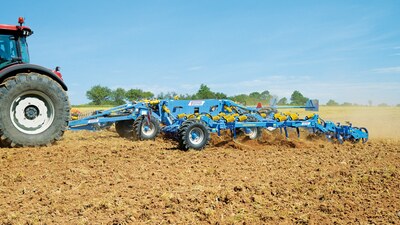

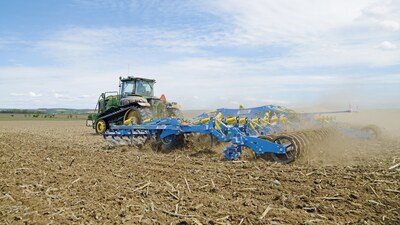

Полунавесной 5-ти рядный модульный культиватор Fantom PRO с низким тяговым сопротивлением и переменной глубиной обработки почвы подходит для весенних, летних и осенних работ, причем весенние работы можно начинать раньше, чем обычно, так как благодаря своей модулярности хорошо справляется с более влажной почвой.

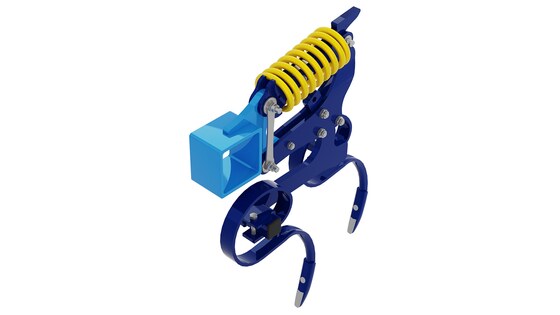

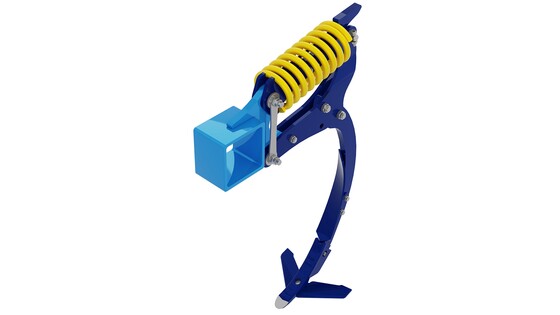

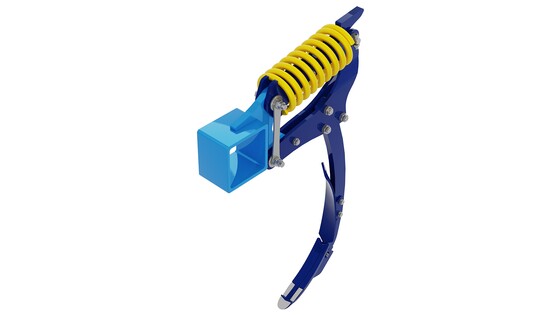

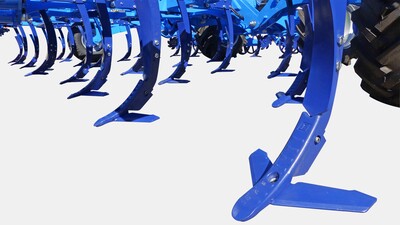

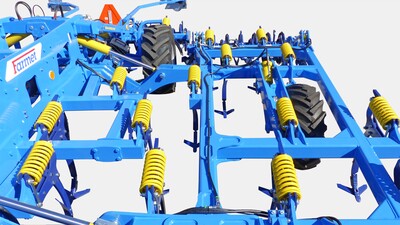

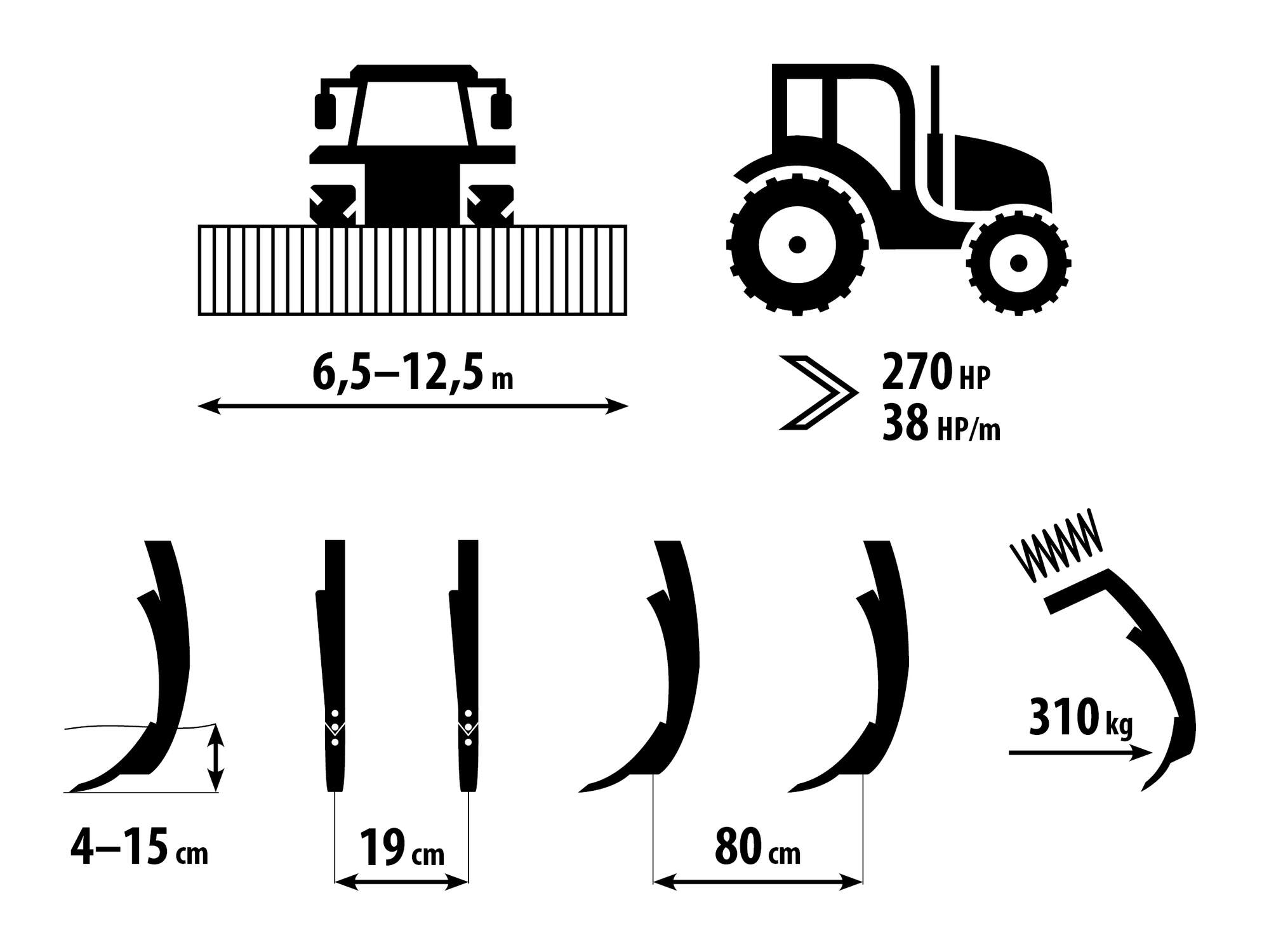

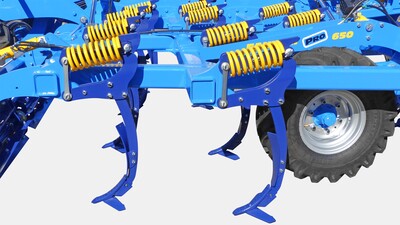

Стойки расположены на расстоянии 190 мм в 5-ти рядах, за счет их оптимизированного расположения в сочетании с высоким просветом рамы 655 мм достигнута отличная проходимость растительных остатков и устойчивость к забиванию. Система крепления стрельчатых лап и долот позволяет их простую и быструю замену.

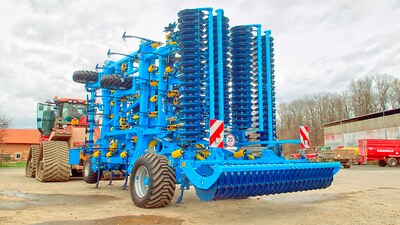

Fantom PRO оснащен интегрированной осью и копирующими колесами. Благодаря этому с машиной можно работать без задней оснастки (напр. катков или пружинных борон). Для крепления задней оснастки используется быстросменная система, с которой отсоединение или замена орудия считается на минуты.
Полунавесной 5-ти рядный модульный культиватор Fantom PRO с низким тяговым сопротивлением и переменной глубиной обработки почвы подходит для весенних, летних и осенних работ, причем весенние работы можно начинать раньше, чем обычно, так как благодаря своей модулярности хорошо справляется с более влажной почвой.
Стойки расположены на расстоянии 190 мм в 5-ти рядах, за счет их оптимизированного расположения в сочетании с высоким просветом рамы 655 мм достигнута отличная проходимость растительных остатков и устойчивость к забиванию. Система крепления стрельчатых лап и долот позволяет их простую и быструю замену.
Fantom PRO оснащен интегрированной осью и копирующими колесами. Благодаря этому с машиной можно работать без задней оснастки (напр. катков или пружинных борон). Для крепления задней оснастки используется быстросменная система, с которой отсоединение или замена орудия считается на минуты.

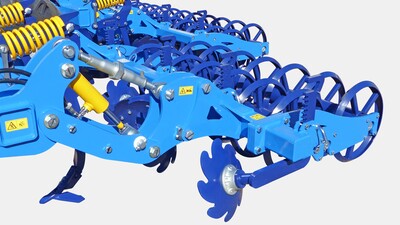

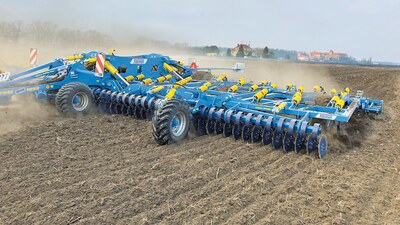

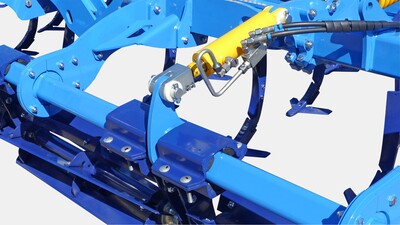

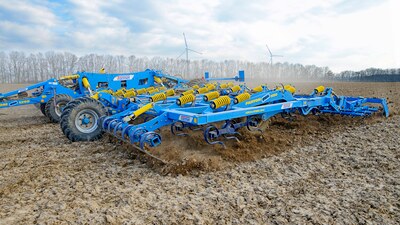

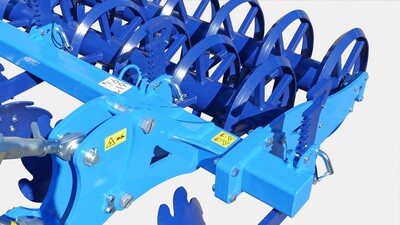

Задняя оснастка крепится к культиватору через параллелограмм, обеспечивающий совершенное копирование рельефа почвы, модульная система позволяет замену или полное отсоединение задних катков и другой оснастки и, благодаря интегрированной оси, машина может работать без задней оснастки, когда лапы или долота, расположенные за колесами, обеспечивают выравнивание и разрыхление образовавшихся следов. Далее, интегрированная ось обеспечивает хорошую маневренность и быстрый разворот при работе и при транспортировке. Высокий просвет рамы 655 мм обеспечивает оптимальную проходимость и приспособляемость к полевым условиям. Качественное разрыхление и перемешивание почвы с последующей заделкой растительных остатков с относительно низким тяговым сопротивлением обеспечивают сменные лапы или долота. Замена лап, при необходимости, является быстрой и простой благодаря быстросменной системе (клин, палец).
Задняя оснастка крепится к культиватору через параллелограмм, обеспечивающий совершенное копирование рельефа почвы, модульная система позволяет замену или полное отсоединение задних катков и другой оснастки и, благодаря интегрированной оси, машина может работать без задней оснастки, когда лапы или долота, расположенные за колесами, обеспечивают выравнивание и разрыхление образовавшихся следов. Далее, интегрированная ось обеспечивает хорошую маневренность и быстрый разворот при работе и при транспортировке. Высокий просвет рамы 655 мм обеспечивает оптимальную проходимость и приспособляемость к полевым условиям. Качественное разрыхление и перемешивание почвы с последующей заделкой растительных остатков с относительно низким тяговым сопротивлением обеспечивают сменные лапы или долота. Замена лап, при необходимости, является быстрой и простой благодаря быстросменной системе (клин, палец).

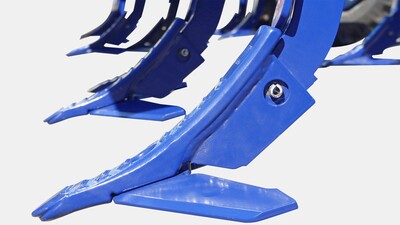

На носки лап стандартно крепятся пластины из твердых сплавов, которые значительно увеличивают срок службы и обеспечивают оптимальную геометрию лап в течении всего срока службы. За лапами расположены выравнивающие диски, обеспечивающие выравнивание поверхности почвы. Для достижения оптимальной структуры поверхности почвы и хорошего уплотнения имеется возможность выбора подходящего заднего катка. Усилие прижима катка к почве регулируется собственным весом подсоединяемого оборудования, или гидравлически. При изменении рабочей глубины усилие прижима катка автоматически приспособится так, чтобы почва уплотнялась с постоянно одинаковым усилием. Выбирать можно из нескольких типов задних катков. Каток обеспечивает прикатывание почвы, измельчение комьев и выравнивание поверхности участка. Благодаря быстросменной системе каток можно быстро заменить, напр. на пружинные бороны, или работать вовсе без задней оснастки. Переустановку машины можно выполнять через гидравлические контуры во время движения.
На носки лап стандартно крепятся пластины из твердых сплавов, которые значительно увеличивают срок службы и обеспечивают оптимальную геометрию лап в течении всего срока службы. За лапами расположены выравнивающие диски, обеспечивающие выравнивание поверхности почвы. Для достижения оптимальной структуры поверхности почвы и хорошего уплотнения имеется возможность выбора подходящего заднего катка. Усилие прижима катка к почве регулируется собственным весом подсоединяемого оборудования, или гидравлически. При изменении рабочей глубины усилие прижима катка автоматически приспособится так, чтобы почва уплотнялась с постоянно одинаковым усилием. Выбирать можно из нескольких типов задних катков. Каток обеспечивает прикатывание почвы, измельчение комьев и выравнивание поверхности участка. Благодаря быстросменной системе каток можно быстро заменить, напр. на пружинные бороны, или работать вовсе без задней оснастки. Переустановку машины можно выполнять через гидравлические контуры во время движения.
Улучшенные высокопрочные материалы в сочетании с технологией eXtra STEEL line гарантируют продолжительный срок службы в самых тяжелых условиях эксплуатации.

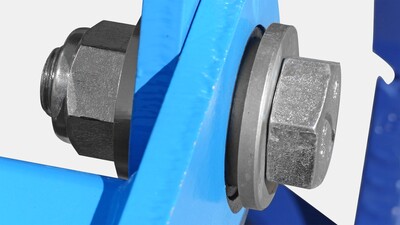

Благодаря минимуму регулировочных и смазочных точек обращение, техобслуживание и уход является очень простым мероприятием, справиться с которым может любой.
Преимуществом конструкции настоящей машины является ее универсальность и настраиваемость, позволяющие высокую вариабельность работы.
| Технические параметры | Единица измерения | Fantom 650 PRO |
Fantom 800 PRO |
Fantom 850 PRO |
Fantom 1050 PRO |
Fantom 1250 PRO |
|---|---|---|---|---|---|---|
| Рабочая ширина | мм | 6 550 | 8 050 | 8 450 | 10 350 | 12 250 |
| Транспортная ширина | мм | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Транспортная высота | мм | 3 550 | 4 000 | 4 275 | 3 700 | 4 000 |
| Общая длина машины | мм | 9 900 | 9 900 | 9 900 | 10 400 | 10 400 |
| Рабочая глубина | мм | 40–150 | 40–150 | 40–150 | 40–150 | 40–150 |
| Количество лап | шт | 35 | 43 | 45 | 57 | 67 |
| Шаг между лапами | мм | 190 | 190 | 190 | 190 | 190 |
| Количество рядов лап | шт | 5 | 5 | 5 | 5 | 5 |
| Расстояние между рядами лап | мм | 790 | 790 | 790 | 790 | 790 |
| Усилие срабатывания защиты лап | кг | 310 | 310 | 310 | 310 | 310 |
| Количество опорных колёс | шт | 4 | 6 | 6 | 8 | 8 |
| Количество транспортных колёс | шт | 2 | 2 | 2 | 2 | 2 |
| Просвет рамы | мм | 655 | 655 | 655 | 655 | 655 |
| Производительность | га/ч | 5,2–7,8 | 6,4–9,6 | 6,8–10,2 | 8,4–12,6 | 10,0–15,0 |
| Мощность тягового средства 1 | кВт л.с. |
200–300 270–405 |
230–350 310–475 |
245–370 330–495 |
295–400 400–550 |
400–440 550–675 |
| Рабочая скорость | км/ч | 8–12 | 8–12 | 8–12 | 8–12 | 8–12 |
| Максимальная транспортная скорость 4 | км/ч | 30 | 30 | 30 | 30 | 30 |
| Предельно допустимый уклон | ° | 6 | 6 | 6 | 6 | 6 |
| Количество гидравлических контуров / давление | Бар | 5–6 / 200 | 5–6 / 200 | 5–6 / 200 | 5–6 / 200 | 5–6 / 200 |
| Количество гидравлических муфт / тип | 12 / ISO 12,5 | 12 / ISO 12,5 | 12 / ISO 12,5 | 12 / ISO 12,5 | 12 / ISO 12,5 | |

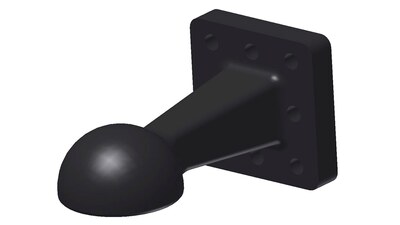

| Требования к тягово-сцепному устройству трактора | ТТН кат. 3; палец Ø 50, 70 мм; шар K80 | палец Ø 50, 70 мм; шар K80 | ||||
| Вес агрегата 2 | кг | 8 300 | 9 300 | 9 500 | 12 700 | 13 800 |
1 Рекомендуемая мощность тягового средства/трактора - действительное тяговое усилие может значительно отличаться в зависимости от глубины обработки, почвенных условий, склона участка, износа рабочих органов и от их регулировки.
2 В зависимости от типа используемого цилиндра.
4 Транспортировка/тормозная система: При движении по дорогам общего пользования соблюдайте правила дорожного движения вашего региона. Изучите законодательство относительно максимального допустимого веса и пределов нагрузок на ось, а также подключения тормозной системы. Если у вас возникнут любые вопросы, обращайтесь к нашему региональному торговому представителю.
PRO - транспортная ось расположена перед задним катком
| Диаметр | 525 мм |
| Вес | 170 кг/м |
| Диаметр | 500/500 мм |
| Вес | 185 кг/м |
| Диаметр | 500 мм |
| Вес | 90 кг/м |
| Диаметр | 570/570 мм |
| Вес | 175 кг/м |
| Диаметр | 520/520 мм |
| Вес | 165 кг/м |
| Диаметр | 510/510 мм |
| Вес | 180 кг/м |
Очень важен правильный выбор типа заднего катка, который оказывает большое влияние на окончательное качество обработки. Каток обеспечивает измельчение, выравнивание и прикатывание почвы. Выбор типа катка зависит от типа почв и способа использования машины.
| Каток | Двойной ring DRR |

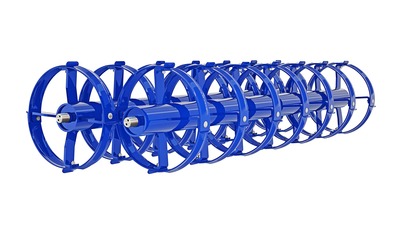

Двойной DFR |

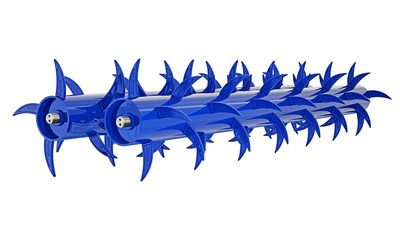

Двойной шпоровый DSR |
Трубчатый TR |
|---|---|---|---|---|
| Измельчение | ●●●○ | ●●●○ | ●●○○ | ●●○○ |
| Уплотнение | ●●●● | ●●●● | ●●●○ | ●●●○ |
| Контроль глубины | ●●●● | ●●●● | ●●●● | ●●●○ |
| Устойчивость к забиванию | ●●●● | ●●●● | ●●●● | ●○○○ |
| Пригодность для каменистой почвы | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
| Пригодность для влажной почвы | ●●●● | ●●●● | ●●●● | ●○○○ |
| Тяжелая почва | ●●●● | ●●●● | ●●●● | ●●○○ |
| Средняя почва | ●●●● | ●●●● | ●●●● | ●●●○ |
| Легкая почва | ●●●● | ●●●● | ●●●○ | ●●●● |
| Каток | Дисковый SDR |

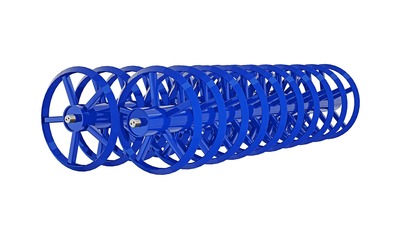

Двойной V-ring DVR |
|---|---|---|
| Измельчение | ●●●○ | ●●●○ |
| Уплотнение | ●●●● | ●●●● |
| Контроль глубины | ●●●● | ●●●● |
| Устойчивость к забиванию | ●●●○ | ●●●● |
| Пригодность для каменистой почвы | ●●●○ | ●●●○ |
| Пригодность для влажной почвы | ●●●● | ●●●● |
| Тяжелая почва | ●●●● | ●●●● |
| Средняя почва | ●●●● | ●●●● |
| Легкая почва | ●●●○ | ●●●● |
| Вес | 62,5 кг/м |
| Диаметр | 300 мм |
| Вес | 165 кг/м |

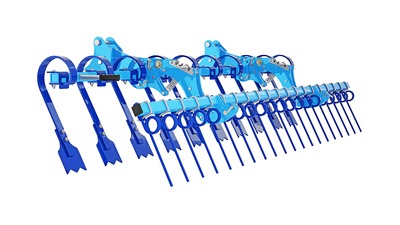

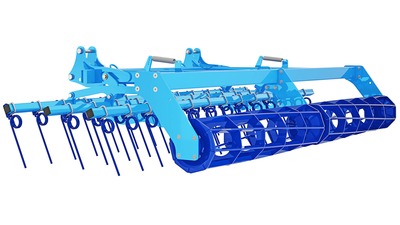

| Пружинная борона | Flexi-board + пружинная борона |
Трёхрядная борона + Планчатый ровный каток |
|---|---|---|
| Измельчение | ●●○○ | ●●●● |
| Уплотнение | ●○○○ | ●○○○ |
| Устойчивость к забиванию | ●●●● | ●●○○ |
| Пригодность для каменистой почвы | ●●○○ | ●●○○ |
| Тяжелая почва | ●●○○ | ●●○○ |
| Средняя почва | ●●●● | ●●●○ |
| Легкая почва | ●●●● | ●●●● |

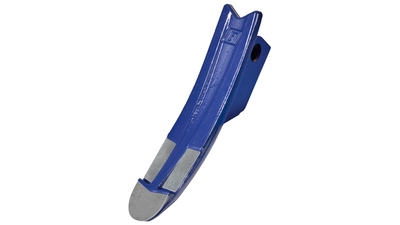

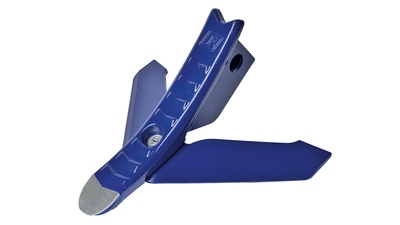

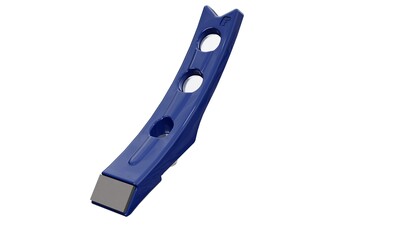

| Ширина лапы | 50 мм |
| Твердость корпуса лапы | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Твердость напайки | до 60 HRC |
| Срок службы | + 400-600 % |
| Ширина лапы | 50 мм |
| Твердость корпуса лапы | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Ширина лапы | 280 мм |
| Ширина корпуса лапы | 43 мм |
| Толщина лапы | 6 мм |
| Твердость корпуса | до 55 HRC |
| Твёрдость напайки из твердосплава | до 92HRA |
Для подрезания по всей площади
| Ширина лапы | 50 мм |
| Твердость корпуса лапы | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Срок службы | + 400-600 % |

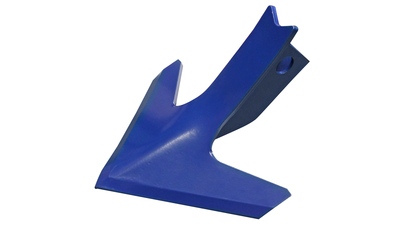

| Ширина лапы | 230 мм |
| Толщина лапы | 8 мм |
| Твердость корпуса | до 55 HRC |

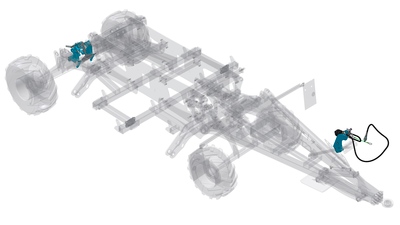

Разделение 1 контура трактора на 3 контура.
