| 1 | Зона рыхления. Глубина рыхления имеет широкий диапазон 10–35 см. Долота для рыхления с оптимизированной геометрией, расположенные в четырёх рядах обеспечивают отличное подрезание и интенсивное перемешивание почвы с растительными остатками. |
| 2 | Зона выравнивания поверхности. Выравнивающие диски усиливают эффект заделки растительных остатков. |
| 3 | Зона дробления комков и обратного уплотнения почвы. Оптимальное обратное уплотнение почвы обеспечивает хорошее впитывание осадков, а также подтягивание почвенной влаги к поверхности. |

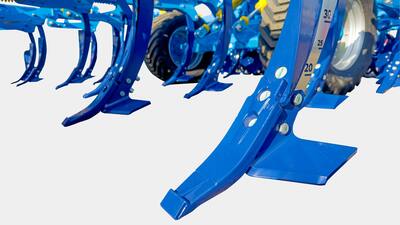

| 1 | Первый уровень рыхления. Первый и второй ряды рабочих лап расположены тандемно. Первый ряд лап с оптимизированной геометрией обрабатывает почву на глубину 10–15 см. Второй ряд специальных лап углубляет полосы за первым рядом на глубину 15–35 см. |
| 2 | Первый уровень выравнивания поверхности. Выравнивающие диски также усиливают эффект заделки растительных остатков. |
| 3 | Второй уровень рыхления. Третий и четвертый ряды лап расположены снова в тандеме и рыхлят междурядья после первой зоны разрыхления. Третий ряд лап обрабатывает почву на глубину 10–15 см (как 1 ряд). Четвертый ряд лап еще раз углубляет раскрошенные полосы после третьего ряда на глубину 15–35 см (как второй). |
| 4 | Вторая зона выравнивания поверхности. Выравнивающие диски усиливают эффект заправления растительных остатков. |
| 5 | Зона дробления комков и обратного уплотнения почвы. Оптимальное обратное уплотнение почвы обеспечивает хорошее впитывание осадков, а также подтягивание почвенной влаги к поверхности. |
Улучшенные высокопрочные материалы в сочетании с технологией eXtra STEEL line гарантируют продолжительный срок службы в самых тяжелых условиях эксплуатации.
Благодаря минимуму регулировочных и смазочных точек обращение, техобслуживание и уход является очень простым мероприятием, справиться с которым может любой.

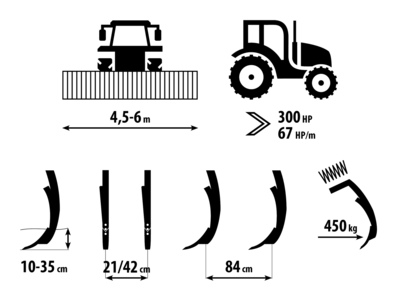

| Технические параметры | Единицы измерения | Terrix Quatro 450 PS | Terrix Dual 450 PS | Terrix Quatro 600 PS | Terrix Dual 600 PS |
|---|---|---|---|---|---|
| Рабочая ширина | мм | 4 500 | 4 500 | 6 000 | 6 000 |
| Транспортная ширина | мм | 3 000 | 3 000 | 3 000 | 3 000 |
| Транспортная высота | мм | 3 340 | 3 340 | 4 000 | 4 000 |
| Общая длина агрегата | мм | 10 500 | 10 500 | 10 500 | 10 500 |
| Рабочая глубина | мм | 100─350 | 100─350 | 100─350 | 100─350 |
| Количество лап | шт | 23 | 22 | 29 | 30 |
| Шаг между лапами | мм | 210 | 420 | 210 | 420 |
| Количество рядов лап | шт | 4 | 4 | 4 | 4 |
| Шаг между рядами | мм | min. 940 | min. 940 | min. 940 | min. 940 |
| Сила предохранения лап | кг | 450 | 450 | 450 | 450 |
| Просвет рамы | мм | 870 | 870 | 870 | 870 |
| Диаметр закрывающих дисков | мм | 460 | 460 | 460 | 460 |
| Производительность | га/ч | 3,6─5,4 | 3,6─5,4 | 4,8─7,2 | 4,8─7,2 |
| Тяговое средство 1 | кВт л.с. |
225─350 300─450 |
225─350 300─450 |
350─460 450─600 |
350─460 450─600 |
| Рабочая скорость | км/ч | 8─12 | 8─12 | 8─12 | 8─12 |
| Максимальная транспортная скорость 4 | км/ч | 30 | 30 | 30 | 30 |
| Предельно допустимый склон | ° | 6 | 6 | 6 | 6 |
| Размер колёс - транспорт | 550/45-22,5 | 19.0/45-17 | 550/45-22,5 | 19.0/45-17 | |
| Тип тормоза / распределение 3, 4 | без / воздух | без / воздух | без / воздух | без / воздух | |
| Необходимое давление 3 | кПа | 5,5 | 5,5 | 5,5 | 5,5 |
| Количество гидравлических контуров / давление | бар | 4+1 / 200 | 4+1 / 200 | 4+1 / 200 | 4+1 / 200 |
| Количество гидравлических муфт / тип | 8 / ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | |
| Требования к сцепному устройству трактора | ТТН кат. 3 и 4; нижнее сцепное устройство K80, проушина Ø 50, 70 мм | ||||
| Вес агрегата 2 | кг | 8 400 | 7 300 | 10 200 | 8 800 |
1 Рекомендуемая мощность тягового средства/трактора - действительное тяговое усилие может значительно отличаться в зависимости от глубины обработки, почвенных условий, склона участка, износа рабочих органов и от их настройки.
2 Вес машины с катком LTX.
3 Альтернатива гидравлического тормоза / рабочее давление 130±5 бар.
4 Транспортировка/тормозная система: При движении по дорогам общего пользования соблюдайте правила дорожного движения вашего региона. Изучите законодательство относительно максимального допустимого веса и пределов нагрузок на ось, а также подключения тормозной системы. Если у вас возникнут любые вопросы, обращайтесь к нашему региональному торговому представителю.
PS - полунавесная складная машина
| Диаметр | 580 мм |
| Вес | 220 кг/м |
| Диаметр | 680/680 мм |
| Вес | 340 кг/м |
| Диаметр | 586 мм |
| Вес | 200 кг/м |
| Диаметр | 600 мм |
| Вес | 175 кг/м |
| Диаметр | 600 мм |
| Вес | 100 кг/м |
| Диаметр | 680/680 мм |
| Вес | 290 кг/м |

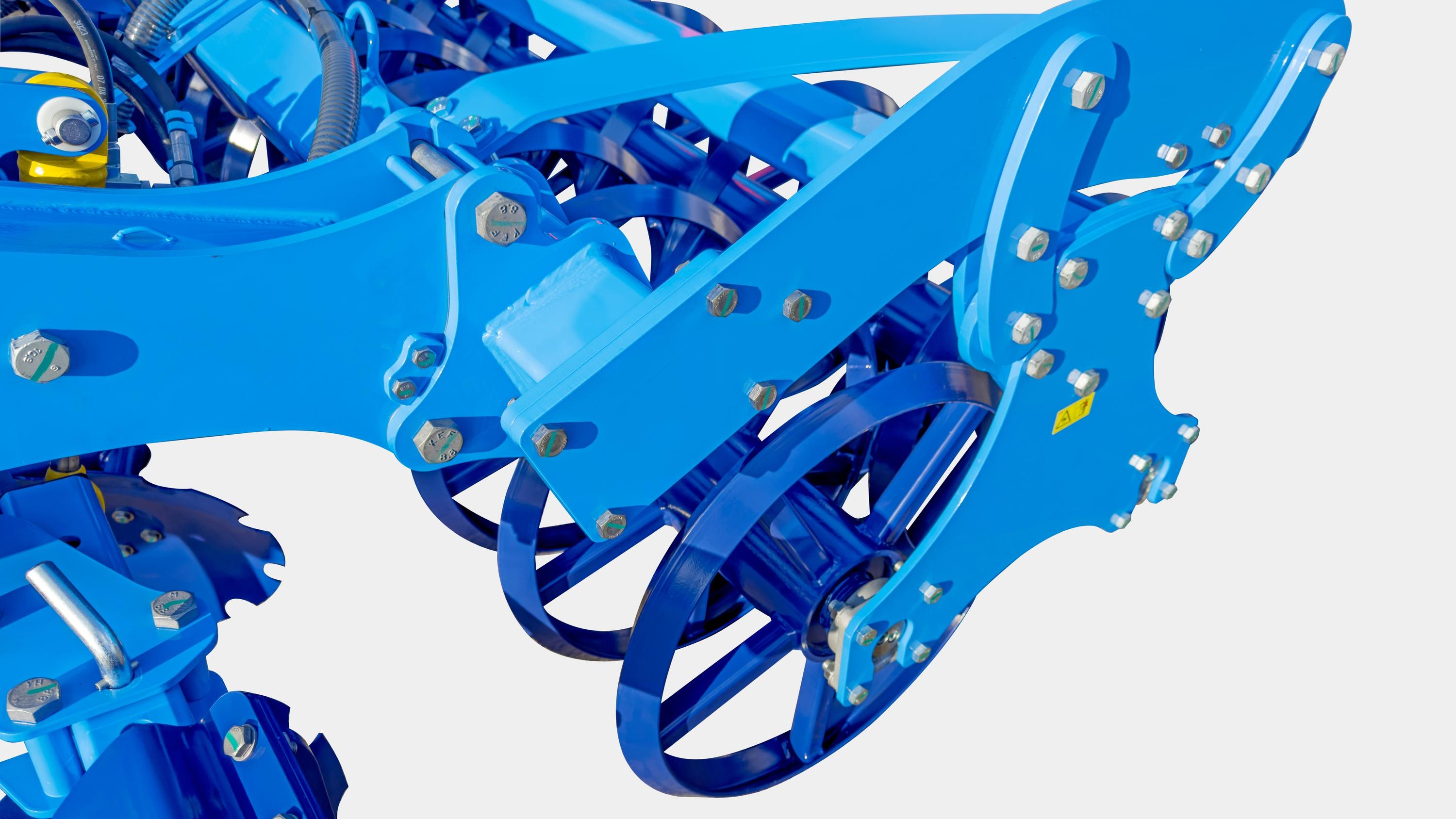

Очень важен правильный выбор типа заднего катка, который оказывает большое влияние на окончательное качество обработки. Каток обеспечивает измельчение, выравнивание и прикатывание почвы. Выбор типа катка зависит от типа почв и способа использования машины.
| Каток | Трубчатый TRS |
Двойной ring DRR |
LTX | Дисковый SDR |
|---|---|---|---|---|
| Измельчение | ●●○○ | ●●●○ | ●●○○ | ●●●○ |
| Уплотнение | ●●●○ | ●●●● | ●●●● | ●●●● |
| Контроль глубины | ●●●○ | ●●●● | ●●●● | ●●●● |
| Устойчивость к забиванию | ●○○○ | ●●●● | ●●●○ | ●●●○ |
| Пригодность для каменистой почвы | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
| Пригодность для влажной почвы | ●○○○ | ●●●● | ●●●● | ●●●● |
| Тяжелая почва | ●●○○ | ●●●● | ●●●● | ●●●● |
| Средняя почва | ●●●○ | ●●●● | ●●●● | ●●●● |
| Легкая почва | ●●●● | ●●●● | ●●●○ | ●●●○ |
| Каток | VR-каток | Двойной V-ring DVR |
|---|---|---|
| Измельчение | ●●●○ | ●●●○ |
| Уплотнение | ●●●● | ●●●● |
| Контроль глубины | ●●●● | ●●●● |
| Устойчивость к забиванию | ●●●● | ●●●● |
| Пригодность для каменистой почвы | ●●●○ | ●●●○ |
| Пригодность для влажной почвы | ●●●● | ●●●● |
| Тяжелая почва | ●●●● | ●●●● |
| Средняя почва | ●●●● | ●●●● |
| Легкая почва | ●●●● | ●●●● |
| Ширина долота | 75 мм |
| Толщина долота | 15 мм |
| Твердость корпуса долота | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Срок службы долота | + 100-200 % |
| Ширина долота | 75 мм |
| Твердость корпуса долота | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Срок службы долота | + 150-400 % |
| Ширина долота | 75 мм |
| Твердость корпуса долота | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Срок службы долота | + 200-500 % |
| Ширина долота | 40 мм |
| Толщина долота | 25 мм |
| Твердость корпуса долота | до 55 HRC |
| Твердость пластины из твердосплава | до 92 HRA |
| Срок службы долота | + 100-200 % |
| Расход топлива | - 10 % |
Высев мелких семян.
