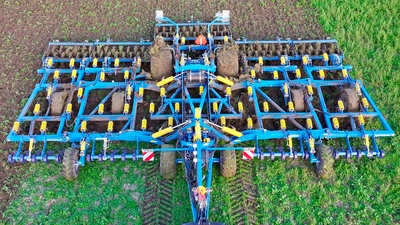

Dlátový kyprič FANTOM PRO

Jemné kyprenie až 15 cm s výborným premiešaním

Dlátový kyprič Fantom PRO

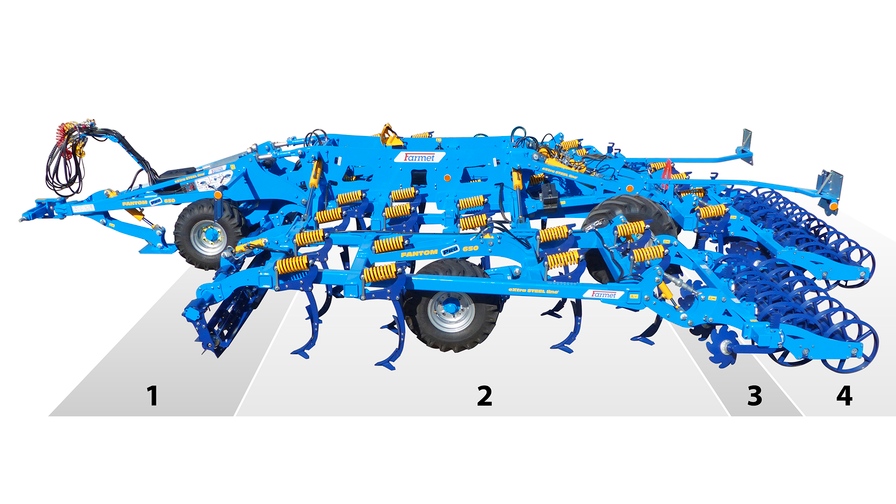

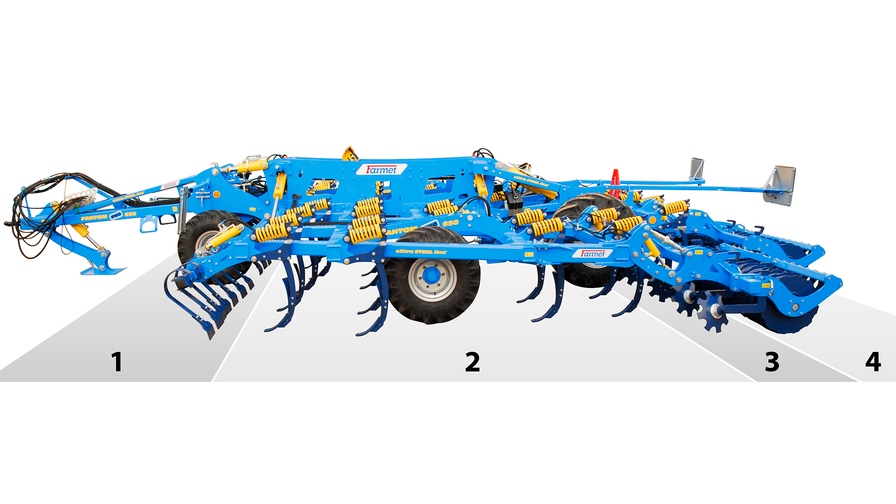

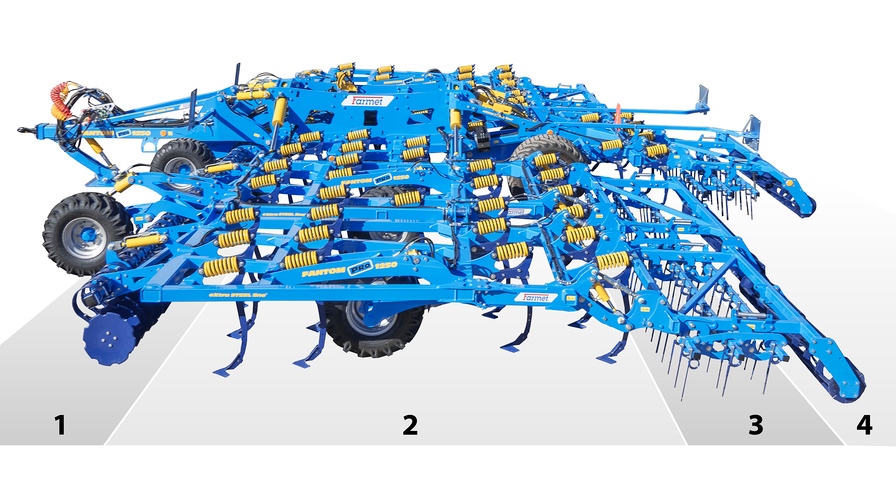

Technológia

1	Zóna urovnania povrchu pôdy. Možno výhodne využiť v predsejbovej príprave.
2	Zóna kyprenia. Hĺbka kyprenia 4 – 15 cm. Kypriace dláta s optimalizovanou geometriou v piatich radoch s malým výsledným rozstupom zaistia veľmi jemné celoplošné prekyprenie a intenzívne premiešanie pôdy s rastlinnými zvyškami.
3	Zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú zapracovanie rastlinných zvyškov.
4	Zóna drvenia hrúd a spätného utuženia pôdy. Optimálne spätné utuženie pôdy zaisťuje dobré vsiakanie zrážok a vzlínanie pôdnej vlahy na povrch. Valce je možné aj jednoducho demontovať a pracovať bez valcov.

Polonesený 5 radový modulárny kyprič Fantom PRO s nízkym ťahovým odporom a variabilnou hĺbkou spracovania pôdy je vhodný pre jarné, letné aj jesenné práce a vďaka svojej modulárnosti môže začať s jarnými prácami skoro, pretože zvláda aj vlhšiu zeminu.

Výborná prechodnosť rastlinných zvyškov

Stĺpice s rozstupom 190 mm sú rozmiestnené v 5 radoch, vďaka ich optimalizovanému rozmiestneniu v kombinácii s vysokou svetlosťou rámu 655 mm je dosiahnutá výborná prechodnosť rastlinných zvyškov a odolnosť proti upchávaniu. Narážací systém šípových radlíc a dlát umožňuje ich jednoduchú a rýchlu výmenu.

Fantom PRO je vybavený integrovanou nápravou a kopírovacími kolesami. Vďaka tomu je možné so strojom pracovať bez zadného príslušenstva (napríklad valce či zavlačovače). Na uchytenie zadného príslušenstva je použitý rýchloupínací systém, s ktorým je odpojenie alebo výmena otázkou niekoľkých minút.

Výborná prechodnosť rastlinných zvyškov

Možnosť práce bez zadného valca

Zadné príslušenstvo je pripojené cez paralelogram, ktoré zaisťuje dokonalé kopírovanie terénu a následne modulárny systém umožňuje výmenu či úplné odpojenie zadných valcov a ďalšieho príslušenstva a vďaka integrovanej náprave môže stroj pracovať bez zadného príslušenstva, keď sa radlice, prípadne dláta umiestnené za kolesami, postarajú o zahladenie a prekyprenie vzniknutých stôp. Integrovaná náprava ďalej zaisťuje dobrú manévrovateľnosť a rýchle otáčanie pri práci aj pri transporte. Vysoká svetlosť rámu 655 mm zaisťuje optimálnu prechodnosť a prispôsobivosť poľným podmienkam. Kvalitné prekyprenie a premiešanie pôdy s následným zapravením rastlinných zvyškov s relatívne nízkym ťahovým odporom zaisťujú vymeniteľné radlice alebo dláta. Prípadná nutná výmena radlíc je rýchla a jednoduchá vďaka rýchloupínaciemu systému (klin, čap).

Vysoká variabilita

Hroty radlíc sú štandardne osadené plátkami so spekanými karbidmi, ktoré výrazne zvyšujú ich životnosť a zaisťujú optimálnu geometriu radlíc po celú dobu životnosti. Za radlicami sú umiestnené urovnávacie disky zaisťujúce urovnávanie povrchu pôdy. Na dosiahnutie optimálnej povrchovej štruktúry a dobrého spätného utuženia je možnosť voľby vhodného zadného valca. Prítlak valcov si môžeme zvoliť, a to buď vlastnou váhou prípojného zariadenia, alebo hydraulickou silou. Pri zmene pracovnej hĺbky sa prítlak automaticky prispôsobí tak, že zeminu tužíme stále rovnakou silou. Možno vyberať z niekoľkých typov zadných valcov. Valec zaisťuje spätné utuženie pôdy, rozdrobenie hrúd a urovnanie povrchu pozemku. Vďaka rýchloupínaciemu systému je možné ľahko vymeniť valce napríklad za prútové zavlačovače alebo pracovať úplne bez zadného príslušenstva. Zmenu nastavenia stroja možno vykonávať počas jazdy cez hydraulické okruhy.

Vysoký výkon

Vysoká pracovná rýchlosť, až do 12 km/h.
Nízky ťahový odpor a výborné premiešanie pôdy vďaka optimalizovanému tvaru radlíc.
Celoplošné podrezanie pri použití šípových radlíc.
Spoľahlivý rýchloupínací systém radlíc (klin, skrutka) šetrí čas.
Jednoduchá obsluha a manévrovateľnosť.
Rýchle otáčanie na transportných kolesách.
Nastavovanie pracovnej hĺbky a pohodlné ovládanie Flexi-boardu počas jazdy z kabíny traktora.
Bezúdržbové pracovné orgány uložené v tvrdokovových puzdrách.
Výborné vnikanie radlíc do pôdy.
Presné hĺbkové vedenie aj pri práci bez valcov vďaka kopírovacím kolesám.
Hydraulicky nastaviteľný prítlak valcov.

Vysoká pracovná rýchlosť, až do 12 km/h.
Nízky ťahový odpor a výborné premiešanie pôdy vďaka optimalizovanému tvaru radlíc.
Celoplošné podrezanie pri použití šípových radlíc.
Spoľahlivý rýchloupínací systém radlíc (klin, skrutka) šetrí čas.
Jednoduchá obsluha a manévrovateľnosť.
Rýchle otáčanie na transportných kolesách.
Nastavovanie pracovnej hĺbky a pohodlné ovládanie Flexi-boardu počas jazdy z kabíny traktora.
Bezúdržbové pracovné orgány uložené v tvrdokovových puzdrách.
Výborné vnikanie radlíc do pôdy.
Presné hĺbkové vedenie aj pri práci bez valcov vďaka kopírovacím kolesám.
Hydraulicky nastaviteľný prítlak valcov.

Technika

Dlátový kyprič Fantom PRO

Hydraulicky ovládaný predný Flexi-board šmyk na urovnanie povrchu pôdy a rozbitie hrúd pred vlastním spracovaním.
Pracovné orgány v 5 radoch, hydraulicky nastaviteľná pracovná hĺbka počas jazdy.
Zadné usmerňovacie disky umiestnené za pracovnými orgánmi pred radom valcov s úlohou urovnať povrch pôdy pred valcami sú jednoducho výškovo nastaviteľné.
Voliteľné zadné valce do rôznych podmienok, možnosť pracovať aj bez zadného valca, ktorý sa dá nahradiť Flexi-boardom alebo zavlačovačom cez rýchloupínanie, stroj sa otáča na vlastnom podvozku.

Dlátový kyprič Fantom PRO

Hydraulicky ovládaný predný Flexi-board šmyk na urovnanie povrchu pôdy a rozbitie hrúd pred vlastním spracovaním.
Pracovné orgány v 5 radoch, hydraulicky nastaviteľná pracovná hĺbka počas jazdy.
Zadné usmerňovacie disky umiestnené za pracovnými orgánmi pred radom valcov s úlohou urovnať povrch pôdy pred valcami sú jednoducho výškovo nastaviteľné.
Voliteľné zadné valce do rôznych podmienok, možnosť pracovať aj bez zadného valca, ktorý sa dá nahradiť Flexi-boardom alebo zavlačovačom cez rýchloupínanie, stroj sa otáča na vlastnom podvozku.

Robustná konštrukcia

Zušľachtené vysokopevnostné materiály v spojení s technológiou eXtra STEEL line, sú zárukou dlhej životnosti našich strojov aj v tých najťažších podmienkach.

Vysokopevnostné materiály

Na kľúčových uzloch sú použité zušľachtené vysokopevnostné materiály pre dlhodobú životnosť. Silne dimenzovaný rám z vysokopevnostných ocelí.

Masívne uloženie

Masívne uloženie všetkých otočných uložení zaisťuje predĺženie životnosti. Zároveň sa jedná o ľahko repasovateľné riešenie.

Oteruvzdorná oceľ

Radlice osvedčenej konštrukcie sú vyrobené z extrémne vysokopevnostných oteruvzdorných ocelí a sú osadené plátkami so spekanými karbidmi na špici radlice. Pre ďalšie zvýšenie životnosti sa môžu na hornej časti radlice doplniť ďalšími plátkami so spekanými karbidmi alebo návarkami z tvrdokovu.

Pružinové istenie

Odolné a bezúdržbové pružinové istenie s vysokou odisťovacou silou 310 kg na špici radlice.

Zapravenie rastlinných zvyškov

Vďaka zväčšenej svetlosti rámu a širšiemu rozstupu radlíc dokáže Fantom PRO celoplošne podmietnuť pole po zbere s intenzívnym miešacím efektom. Výborne zapravuje rastlinné zvyšky do pôdy.

Rýchloupínací systém radlíc

Rýchloupínací systém radlíc (klin, skrutka) umožňuje veľmi rýchlu výmenu radlíc bez rizika straty pracovných orgánov.

Jednoduchá obsluha

Vďaka úplnému minimu nastavovacích a mazacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.

Minimum nastavovacích miest.

Nastavenie pracovnej hĺbky

Jednoduché nastavenie pracovnej hĺbky pomocou hydraulického okruhu podvozka stroja.

Prítlak valcov

Prítlak valcov je zaistený vlastnou váhou valcov, možno ho zvýšiť hydraulickým okruhom.

Nastavenie Flexi-boardu

Jednoduché nastavovanie Flexi-boardu počas jazdy cez hydraulický okruh.

Rýchloupínací systém valcov

Jednoduché odpojenie a zapojenie zadných valcov – možnosť pracovať bez zadných valcov.

Dômyselne riešená konštrukcia stroja

Výhodou konštrukcie tohto stroja je jeho viacúčelovosť a nastaviteľnosť prinášajúca vysokú variabilitu práce.

Obratný na poli pri otáčaní

Kyprič je vybavený integrovanou nápravou. Na úvratiach sa otáča po transportných kolesách.

Optimálne rozmiestnenie stĺpic

Predĺžený rám umožňuje optimálne rozmiestnenie stĺpic s vysokým rozstupom 190 mm.

Vysoká svetlosť rámu

Vysoká svetlosť rámu 655 mm zaisťuje výbornú prestupnosť rastlinných zvyškov.

Stabilný pri práci vďaka svojej konštrukcii

Plávajúce oje zaisťuje dokonalé kopírovanie terénu.

Systém sklápania

Unikátny systém sklápania umožňuje stroj so záberom až 12,5 metra sklopiť na prepravnú šírku 3 m a výšku 4 m, čím spĺňa predpisy o prevádzke na pozemných komunikáciách.

Predsejbová príprava aj podmietka

Kypriace dláta

Pevný stĺpiky s dlátami na kyprenie, maximálna pracovná hĺbka 15 cm.

Podmietacie dláta

Pevné stĺpiky na podmietku, maximálna pracovná hĺbka 15 cm.

Dláta na predsejbovú prípravu

Pružné stĺpiky s dlátkami na predsejbovú prípravu, maximálna pracovná hĺbka 10 cm.

Parametre

Technické parametre	Jednotky	Fantom 650 PRO	Fantom 800 PRO	Fantom 850 PRO	Fantom 1050 PRO	Fantom 1250 PRO
Pracovná šírka	mm	6 550	8 050	8 450	10 350	12 250
Transportná šírka	mm	3 000	3 000	3 000	3 000	3 000
Transportná výška	mm	3 550	4 000	4 275	3 700	4 000
Celková dĺžka stroja	mm	9 900	9 900	9 900	10 400	10 400
Pracovná hĺbka	mm	40–150	40–150	40–150	40–150	40–150
Počet radlíc	ks	35	43	45	57	67
Rozstup radlíc	mm	190	190	190	190	190
Počet radov radlíc	ks	5	5	5	5	5
Rozstup radov	mm	790	790	790	790	790
Odisťovacia sila radlíc	kg	310	310	310	310	310
Počet oporných kolies	ks	4	6	6	8	8
Počet transportných kolies	ks	2	2	2	2	2
Svetlosť rámu	mm	655	655	655	655	655
Pracovný výkon	ha/h	5,2–7,8	6,4–9,6	6,8–10,2	8,4–12,6	10,0–15,0
Ťažný prostriedok ¹	kW HP	200–300 270–405	230–350 310–475	245–370 330–495	295–400 400–550	400–440 550–675
Pracovná rýchlosť	km/h	8–12	8–12	8–12	8–12	8–12
Maximálna prepravná rýchlosť ⁴	km/h	30	30	30	30	30
Maximálna svahová dostupnosť	°	6	6	6	6	6
Počet hydraulických okruhov / tlak	bar	5–6 / 200	5–6 / 200	5–6 / 200	5–6 / 200	5–6 / 200
Počet hydrospojok / typ		12 / ISO 12,5	12 / ISO 12,5	12 / ISO 12,5	12 / ISO 12,5	12 / ISO 12,5
Požiadavka na záves traktora		TBZ kat. 3; čap Ø 50, 70 mm; guľa K80			čap Ø 50, 70 mm; guľa K80
Hmotnosť stroja ²	kg	8 300	9 300	9 500	12 700	13 800

¹ Puissance recommandée : la force de traction réelle peut varier considérablement en fonction de la profondeur de travail, des conditions du sol, de la pente du terrain, de l’usure des organes de travail et leur réglage.
² Závisí od typu použitého valca.
⁴ Transport / ensemble de freinage : Respectez les réglementations nationales valables pour le transport des machines sur les voies publiques. Vérifiez les réglementations législatives valables dans le pays et les normes concernant les poids totals maximums admissibles et la charge des essieux ainsi que les normes sur l’utilisation impérative éventuelle du système des freins. Si vous avez plus de questions, contactez notre représentant commercial.

PRO - umiestnenie transportnej nápravy pred zadným valcom

Výbava

Fotogaléria

Video

Návody

Dlátový kyprič Fantom PRO

Dlátový kyprič Fantom 1250 PRO

Dlátový kyprič Fantom 1250 PRO - predsejbový kombinátor

Dlátový kyprič Fantom 800 PRO

Dlátový kyprič Fantom 850 PRO

Príslušenstvo

Valec

Diskový valec SDR

Priemer	525 mm
Hmotnosť	170 kg/m

Dvojitý ring valec DRR

Priemer	500/500 mm
Hmotnosť	185 kg/m

Rúrkový valec TR

Priemer	500 mm
Hmotnosť	90 kg/m

Dvojitý hrotový valec DSR

Priemer	570/570 mm
Hmotnosť	175 kg/m

Dvojitý FLAT valec DFR

Priemer	520/520 mm
Hmotnosť	165 kg/m

Dvojitý V-ring DVR

Priemer	510/510 mm
Hmotnosť	180 kg/m

Veľmi dôležitá je správna voľba typu zadného valca, ktorý sa veľkou mierou podieľa na výslednej kvalite spracovania. Valec pôdu spätne utuží a ďalej rozdrobí a urovná. Výber typu valca závisí od typu pôdy a spôsobu používania stroja.

Valec	Dvojitý ring DRR	Dvojitý DFR	Dvojitý hrotový DSR	Rúrkový TR
Drobenie	●●●○	●●●○	●●○○	●●○○
Utláčanie	●●●●	●●●●	●●●○	●●●○
Hĺbkové vedenie	●●●●	●●●●	●●●●	●●●○
Odolnosť proti upchatiu	●●●●	●●●●	●●●●	●○○○
Vhodnosť do kamenistých pôd	●●●○	●●●○	●●●○	●●●○
Vhodnosť do mokrých pôd	●●●●	●●●●	●●●●	●○○○
Ťažné pôdy	●●●●	●●●●	●●●●	●●○○
Stredné pôdy	●●●●	●●●●	●●●●	●●●○
Ľahké pôdy	●●●●	●●●●	●●●○	●●●●

Valec	Diskový SDR	Dvojitý V-ring DVR
Drobenie	●●●○	●●●○
Utláčanie	●●●●	●●●●
Hĺbkové vedenie	●●●●	●●●●
Odolnosť proti upchatiu	●●●○	●●●●
Vhodnosť do kamenistých pôd	●●●○	●●●○
Vhodnosť do mokrých pôd	●●●●	●●●●
Ťažné pôdy	●●●●	●●●●
Stredné pôdy	●●●●	●●●●
Ľahké pôdy	●●●○	●●●●

Zavlačovače

Flexi-board + zavlačovač L-BH

Hmotnosť

62,5 kg/m

Trojradový zavlačovač + Lištový valec RHR

Priemer	300 mm
Hmotnosť	165 kg/m

Zavlačovač	Flexi-board + zavlačovač	Trojradový zavlačovač + Lištový valec
Drobenie	●●○○	●●●●
Utláčanie	●○○○	●○○○
Odolnosť proti upchaniu	●●●●	●●○○
Vhodnosť do kamenitých pôd	●●○○	●●○○
Ťažké pôdy	●●○○	●●○○
Stredne ťažké pôdy	●●●●	●●●○
Ľahké pôdy	●●●●	●●●●
