Kompaktný sejací stroj FALCON COMPACT

Príprava pôdy a sejba jediným prejazdom

Kompaktný sejací stroj Falcon Compact

Široké možnosti aplikácie hnojív a siatia plodín v jednej operácii

Variant FertS

Varianta Fert+

Srovnání secích strojů Falcon PRO a Falcon Compact

Technológia

Falcon Compact: Široké pneumatiky na rozstup 125 / 167 mm

Falcon Compact: Úzke pneumatiky na rozstup 150 mm

1	Zóna základného urovnania povrchu pôdy. Precízne urovnaný povrch pôdy umožňuje následné rovnomerné kyprenie a zhutnenie osivového lôžka.
2	Zóna predspracovania pôdy. Predspracovanie pôdy môže byť vykonávané rôznymi pracovnými nástrojmi, a to celoplošne do hĺbky sejby alebo zónovo do hĺbky až 10 cm. Predspracovanie pôdy zaisťuje prevzdušnenie, urovnanie a optimálne prekyprenie. Dochádza tiež k optimálnemu rozptýleniu rastlinných zvyškov.
3	Zóna ukladania hnojív. Granulované hnojivá sú ukladané do koreňovej zóny budúcich rastlín, a to buď priamo pod každý riadok alebo medzi dva riadky.
4	Zóna spätného zhutnenia pôdy a obnovenia hĺbkovej kapilarity. Hĺbkové utuženie zaistí účinné vzlínanie pôdnej vody na povrch pôdy i v suchších podmienkach.
5	Zóna tvorby osivového lôžka a ukladania osiva. Dvojdiskové výsevné pätky účinne vytvárajú utužené osivové lôžko (V drážku) a precízne ukladajú osivo do požadovanej hĺbky. Vďaka vysokému prítlaku možno na výsevné pätky preniesť až 70 % hmotnosti celého stroja. Utužené osivové lôžko a V drážka zaisťujú výborný kontakt osiva s pôdou a pôdnou vodou.
6	Zóna bočného pritlačenia osiva. Kopírovacie koliesko stlačí V drážku s osivom, vďaka čomu dôjde k bočnému pritlačeniu osiva k pôde. Nad osivom zostáva kyprý priestor pre ľahké vzchádzanie rastlín.
7	Zóna zakrytia osiva a urovnanie povrchu pôdy. Integrovaný prútový zavlačovač zaistí výborné zakrytie osiva a precízne urovnanie povrchu pôdy.

Technika

Kompaktný sejací stroj Falcon Compact

Dvojradová predspracujúca disková sekcia.
Pneumatikový valec na optimálne spätné utuženie pôdy.
Výsevné dvojdiskové pätky s pevným rozstupom 125 / 150 / 167 mm.

Falcon Compact je určený na výsev všetkých bežných plodín s rozstupom 125 / 150 / 167 mm, ako je väčšina obilnín, strukovín, zelené hnojenie, ale taktiež niektoré ďatelinoviny a olejniny do nepripravenej pôdy.

Falcon Compact zaistí jedným prejazdom predsejbovú prípravu pôdy, prípravu osivového lôžka, spätné utuženie pôdy a spoľahlivý výsev v širokom rozsahu výsevu 0,5 – 350 kg/ha.

Vysoký výkon a kvalita práce

Nízky ťažný odpor vďaka nízkej hmotnosti.
Malé prestoje pre plnenie zásobníkov vďaka veľkému objemu.
Rýchle obrátky na úvrati vďaka krátkej kompaktnej konštrukcii.
Presné hĺbkové vedenie s rovnomerným utužením pôdy.
Urovnanie a utuženie povrchu pred každou sejacou pätkou.

Nízky ťažný odpor vďaka nízkej hmotnosti.
Malé prestoje pre plnenie zásobníkov vďaka veľkému objemu.
Rýchle obrátky na úvrati vďaka krátkej kompaktnej konštrukcii.
Presné hĺbkové vedenie s rovnomerným utužením pôdy.
Urovnanie a utuženie povrchu pred každou sejacou pätkou.

Odľahčená ale robustná konštrukcia

Konštrukcia z vysokopevnostnej ocele eXtra STEEL line je zárukou dlhej životnosti strojov aj v tých najťažších podmienkach z dôvodov vysokej pružnosti konštrukcie a nízkej hmotnosti stroja.

Masívna kompaktná konštrukcia

Skrátená kompaktná (nesklopná) ale pevná konštrukcia.

Veľký zásobník

Jednokomorový zásobník s objemom 2 800─5 000 litrov s pohodlným prístupom a veľkým vstupným otvorom.

Bezúdržbové ložiská

Bezúdržbové uloženie všetkých diskov priemeru 490 mm zaisťujúce prevádzku stroja bez nutnosti domazávať s gumovou ochranou proti preťaženiu.

Bezúdržbové uloženie pätiek

Odolné a bezúdržbové gumové uloženie výsevných pätiek pre prispôsobenie sa terénu s istením proti preťaženiu.

Jednoduchá obsluha

Vďaka úplnému minimu nastavovacích a mazacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.

Jednoduché nastavenie hĺbky siatia, prítlaku pätiek a výsevnej dávky.
Jednoduchý elektronický systém s intuitívnym ovládaním.
Minimum nastavovacích miest.
Minimum mazacích miest.

Jednoduché plnenie zásobníka osivom

Široká a dlhá obslužná lávka na bezpečné a pohodlné plnenie zásobníka osivom.

Nastaviteľné bočné deflektory

Výškovo a pozdĺžne nastaviteľné bočné deflektory na usmernenie spracovanej pôdy a plynulé napojenie jednotlivých jázd.

Nastavenie pracovnej hĺbky predspracujúcej sekcie

Jednoduché nastavenie pracovnej hĺbky podľa prehľadnej tabuľky pomocou vymedzovacích podložiek na piestniciach.

Dávkovač Farmet

Moderný valčekový dávkovač s výmennými valčekmi.

Nastavenie hĺbky siatia

Veľmi jednoduché a rýchle nastavenie požadovanej hĺbky siatia.

Nastavenie hĺbky a prítlaku

Patentované nastavenie hĺbky a prítlaku zadných zavlačovačov v jednom kroku.

Dômyselne riešená konštrukcia stroja

Kompaktná konštrukcia

Kompaktná konštrukcia je súčasne jednoduchšia a ľahšia pri zachovaní vysokých požiadaviek na pevnosť a odolnosť stroja aj v najťažších podmienkach.

Predsejbová príprava

Dvojradová predspracujúca disková sekcia povrch pôdy perfektne priečne urovná a prekyprí na hĺbku osivového lôžka.

Stĺpica s 2 diskami

Disky predspracujúcej sekcie sú uložené v páre na jednej stĺpici. Robustné a široké gumové uloženie spoľahlivo chráni pracovné orgány proti poškodeniu.

Optimálne spätné utuženie pôdy

Pred každou výsevnou pätkou je pneumatikový valec zo zosilnených pneumatík. Pneumatiky majú špeciálny dezén, odolný proti nalepovaniu vlhkej hliny.

Nastavenie hĺbky siatia

Možnosť nastavenia rôznych hĺbok siatia na párnych a nepárnych pätkách.

Výsevné dvojdiskové pätky

Vďaka osvedčenej konštrukcii veľmi dobre vnikajú do pôdy aj v podmienkach vysokého obsahu rastlinných zvyškov a spoločne s prítlačným kolieskom zaistia výsev do stanovenej hĺbky.

Valčekové dávkovače hnojiva

Parametre

Technické parametre	Jednotky	Falcon 3 Compact	Falcon 4 Compact	Falcon 4 FIX Compact	Falcon 6 Compact	Falcon 7,2 Compact
Pracovná šírka	mm	3 000	4 000	4 000	6 000	7 200
Transportná šírka	mm	3 000	3 000	4 000	3 000	3 000
Transportná výška	mm	2 800	2 800	2 800	2 800	2 800
Celková dĺžka stroja	mm	7 000	7 000	7 000	7 000	7 000
Pracovná hĺbka	mm	0─100	0─100	0─100	0─100	0─100
Objem zásobníka bez prihnojenia	l	2 800	2 800	2 800	4 000	4 000
Objem zásobníka s prihnojením (rozdelenie 40:60)	l	4 000	4 000	4 000	5 000	5 000
Plniaca výška zásobníka	mm	2 600	2 600	2 600	2 600	2 600
Rozmer plniaceho otvoru	mm	520 x 1920	520 x 1920	520 x 1920	520 x 1920	520 x 1920
Počet sejacích pätiek	ks	24 / 20 / 18	32 / 26 / 24	32 / 26 / 24	48 / 40 / 36	58 / 48 / 43
Rozstup riadkov ²	mm	125 / 150 / 167	125 / 150 / 167	125 / 150 / 167	125 / 150 / 167	125 / 150 / 167
Prítlak sejacích pätiek	kg	50–120	50–120	50–120	50–120	50–120
Počet diskov	ks	23	31	31	46	55
Priemer sejacích diskov	mm	355	355	355	355	355
Pracovný výkon	ha/h	3─4,5	4─6	4─6	6─9	7,2─11,3
Ťažný prostriedok ¹	kW HP	88 120	103 140	103 140	130 195	155 215
Pracovná rýchlosť	km/h	10─20	10─20	10─20	10─20	10─20
Maximálna svahová dostupnosť	°	6	6	6	6	6
Rozmer pneu – transport		7,5 * 16 420/55 R 17	7,5 * 16 420/55 R 17	7,5 * 16 420/55 R 17	7,5 * 16 420/55 R 17	7,5 * 16 420/55 R 17
Počet hydraulických okruhov / tlak	bar	2 / 210	2 / 210	2 / 210	2 / 210	2 / 210
Počet hydrospojok / typ		4 / ISO 12,5	4 / ISO 12,5	4 / ISO 12,5	4 / ISO 12,5	4 / ISO 12,5
Beztlakové spätné vedenie (max. 5 bar)		1 / ISO 20	1 / ISO 20	1 / ISO 20	1 / ISO 20	1 / ISO 20
Prietok oleja hydraulického ventilátora	l/min	30─40	30─40	30─40	30─40	30─40
Prietok oleja pre ovládanie stroja	l/min	30	30	30	30	30
Požiadavka na elektrickú sústavu		12 V DC / 25─55 A	12 V DC / 25─55 A	12 V DC / 25─55 A	12 V DC / 25─55 A	12 V DC / 25─55 A
Požiadavka na záves traktora		TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3
Hmotnosť stroja bez prihnojenia ⁴	kg	4 100	5 600	4 600	7 500	8 500
Hmotnosť stroja s prihnojením ⁴	kg	4 300	5 800	5 300	7 800	8 900

¹ Odporučený ťažný prostriedok, skutočná ťahová sila sa môže výrazne meniť podľa hĺbky spracovania, pôdnych podmienok svahovitosti pozemku, opotrebovaním pracovných orgánov a ich nastavením.
² Rozstup riadkov 150 mm je určený iba pre verziu stroja s úzkymi pneumatikami. Rozstup riadkov 125/167 mm je určený iba pre verziu stroja so širokými pneumatikami.
⁴ Hmotnosť stroja podľa výbavy.
Preprava / brzdová sústava: Dodržujte národné ustanovenia platné pre prepravu strojov po verejných komunikáciách. Overte si zákonné ustanovenia platné v danej zemi a predpisy o maximálnych prípustných celkových hmotnostiach a zaťažení náprav a taktiež o nevyhnutnom prípadnom použití brzdovej sústavy.

Výbava

Fotogaléria

Video

Návody

Kompaktný sejací stroj Falcon Compact

Kompaktný sejací stroj Falcon 3 Compact

Kompaktný sejací stroj Falcon 4 Compact

Kompaktný sejací stroj Falcon 6 Compact

Príslušenstvo

Zobrazovacie jednotky

ME BASIC-Terminal

Výbava
Rozmer displeja	5,7"
Ovládanie snímania preletu osiva	OK
Snímanie hladiny násypky	OK
Snímanie otáčok ventilátora	OK
Snímanie otáčok dávkovača	OK
Snímanie otáčok motora	OK
Počet motorov (na dávkovanie)	3
Ovládanie klapiek koľajových riadkov	OK
Zobrazenie polohy sejacej sekcie	OK
Ovládanie pracovného osvetlenia	OK
Ovládanie osvetlenia v násypke	OK
Ovládanie označovačov	OK
Ovládanie preemergentného označovania	OK
Pridanie výsevnej dávky pri práci	OK
Mikro výsev	OK
Spustených obrazoviek naraz	1
Vstup pre kamery	x
GSM modem	x

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®

Výbava
Rozmer displeja	8"
Ovládanie snímania preletu osiva	OK
Snímanie hladiny násypky	OK
Snímanie otáčok ventilátora	OK
Snímanie otáčok dávkovača	OK
Snímanie otáčok motora	OK
Počet motorov (na dávkovanie)	3
Ovládanie klapiek koľajových riadkov	OK
Zobrazenie polohy sejacej sekcie	OK
Ovládanie pracovného osvetlenia	OK
Ovládanie osvetlenia v násypke	OK
Ovládanie označovačov	OK
Ovládanie preemergentného označovania	OK
Pridanie výsevnej dávky pri práci	OK
Mikro výsev	OK
Spustených obrazoviek naraz	2
Vstup pre kamery	OK
GSM modem	x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®

Výbava
Rozmer displeja	5,7"
Ovládanie snímania preletu osiva	OK
Snímanie hladiny násypky	OK
Snímanie otáčok ventilátora	OK
Snímanie otáčok dávkovača	OK
Snímanie otáčok motora	OK
Počet motorov (na dávkovanie)	3
Ovládanie klapiek koľajových riadkov	OK
Zobrazenie polohy sejacej sekcie	OK
Ovládanie pracovného osvetlenia	OK
Ovládanie osvetlenia v násypke	OK
Ovládanie označovačov	OK
Ovládanie preemergentného označovania	OK
Pridanie výsevnej dávky pri práci	OK
Mikro výsev	OK
Spustených obrazoviek naraz	1
Vstup pre kamery	x
GSM modem	x

Müller Elektronik: ISOBUS DRILL-Controller

Topcon XD+

Výbava
Rozmer displeja	12,1"
Ovládanie snímania preletu osiva	OK
Snímanie hladiny násypky	OK
Snímanie otáčok ventilátora	OK
Snímanie otáčok dávkovača	OK
Snímanie otáčok motora	OK
Počet motorov (na dávkovanie)	3
Ovládanie klapiek koľajových riadkov	OK
Zobrazenie polohy sejacej sekcie	OK
Ovládanie pracovného osvetlenia	OK
Ovládanie osvetlenia v násypke	OK
Ovládanie označovačov	OK
Ovládanie preemergentného označovania	OK
Pridanie výsevnej dávky pri práci	OK
Mikro výsev	OK
Spustených obrazoviek naraz	5
Vstup pre kamery	OK
GSM modem	za príplatok

Müller Elektronik: ISOBUS DRILL-Controller

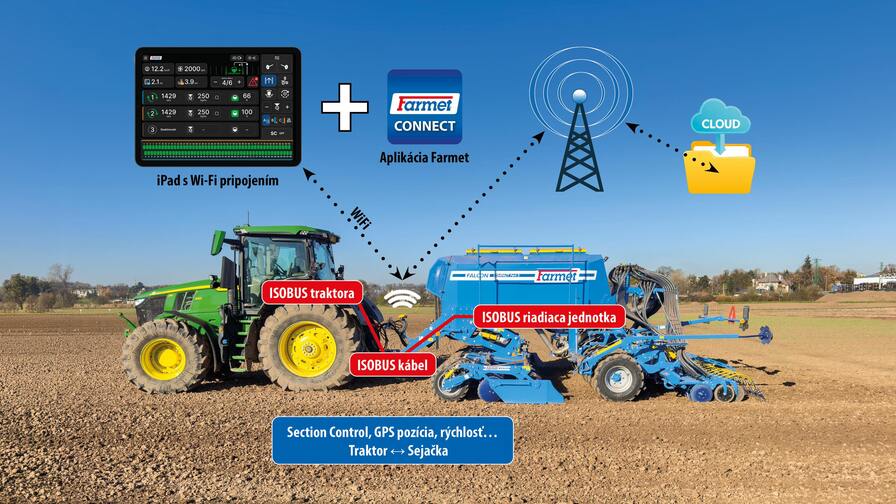

iPad wifi connect

Výbava
Rozmer displeja	11"
Ovládanie snímania preletu osiva	OK
Snímanie hladiny násypky	OK
Snímanie otáčok ventilátora	OK
Snímanie otáčok dávkovača	OK
Snímanie otáčok motora	OK
Počet motorov (na dávkovanie)
Ovládanie klapiek koľajových riadkov	OK
Zobrazenie polohy sejacej sekcie	OK
Ovládanie pracovného osvetlenia	OK
Ovládanie osvetlenia v násypke	OK
Ovládanie označovačov	OK
Ovládanie preemergentného označovania	OK
Pridanie výsevnej dávky pri práci	OK
Mikro výsev	OK
Spustených obrazoviek naraz
Vstup pre kamery	OK
GSM modem	OK
