| 1 | Zóna kyprenia stôp kolies traktora. Dokonalé prekyprenie koľají eliminuje nerovnomerné vzchádzanie rastlín po sejbe. |
| 2 | Zóna základného urovnania povrchu pôdy. Precízne urovnaný povrch pôdy umožňuje následné rovnomerné hutnenie a kyprenie osivového lôžka. |
| 3 | Zóna predstlačenia pôdy predným valcom. Predný valec drví hrudy na povrchu, zároveň však stláča pôdu do hĺbky a obnovuje pôdnu kapilaritu. |
| 4 | Zóna tvorby osivového lôžka. Pôda je prekyprená radlicovou kypriacou sekciou do nastavenej hĺbky. Hĺbka by mala byť zhodná s budúcou hĺbkou sejby. Pri použití šípových radlíc dochádza k celoplošnému zrezaniu a ničeniu buriny. |
| 5 | Zóna urovnania hroblí za radlicovou kypriacou sekciou. |
| 6 | Zóna dotlačenia pôdy zadným valcom. Valec jemne drví hrudy a zaisťuje finálne utuženie osivového lôžka tak, aby bola plne obnovená pôdna kapilarita. Intenzívne vzlínanie pôdnej vlahy na povrch zaistí rovnomerné vzchádzanie rastlín aj v suchšom období. |
| 7 | Zóna finálneho urovnania povrchu pôdy. Zadný smyk zaistí dokonalú rovinu a minimálnu hrudovitosť pre následnú sejbu. |
Predsejbové kombinátory Kompaktomat sú osvedčené stroje určené na prípravu pôdy po orbe.
Širokoriadkový variant stroja Kompaktomat je vyrábaný v pracovnej šírke 12,5 m a 15,7 m a je určený pre obrie poľnohospodárske podniky vybavené traktormi o výkone až 600 koní.
Jedným prejazdom je pôda dokonale spracovaná do stavu vyžadovaného na siatie plodín . Prednosťou stroja je výborné urovnanie povrchu, jemné rozdrobenie hrúd a vytvorenie dobre utuženého osivového lôžka. Pozemok je dokonale zrovnaný tiež vďaka šmykovým lištám , ktoré dokážu zrovnať a rozprestrieť aj veľmi veľké nerovnosti.
Predsejbové kombinátory Kompaktomat sú osvedčené stroje určené na prípravu pôdy po orbe.
Širokoriadkový variant stroja Kompaktomat je vyrábaný v pracovnej šírke 12,5 m a 15,7 m a je určený pre obrie poľnohospodárske podniky vybavené traktormi o výkone až 600 koní.
Jedným prejazdom je pôda dokonale spracovaná do stavu vyžadovaného na siatie plodín . Prednosťou stroja je výborné urovnanie povrchu, jemné rozdrobenie hrúd a vytvorenie dobre utuženého osivového lôžka. Pozemok je dokonale zrovnaný tiež vďaka šmykovým lištám , ktoré dokážu zrovnať a rozprestrieť aj veľmi veľké nerovnosti.
Vďaka vysokej pracovnej rýchlosti možno aj s menšími pracovnými zábermi stroja Kompaktomat dosahovať veľkých pracovných výkonov. Podstatné pritom je, že vďaka svojej premyslenej konštrukcii a priaznivej hmotnosti dokáže Kompaktomat pripraviť pôdu po orbe jediným prejazdom , pričom pôda je spracovaná nielen povrchovo, ale v celom horizonte.

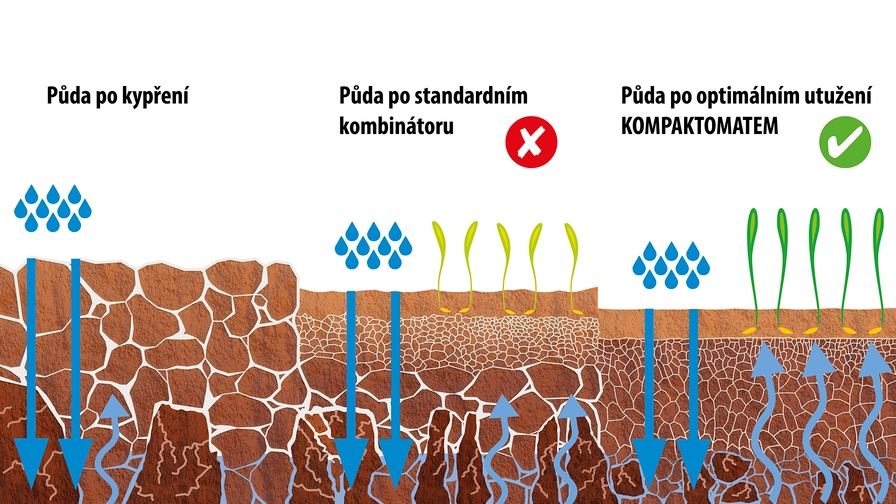

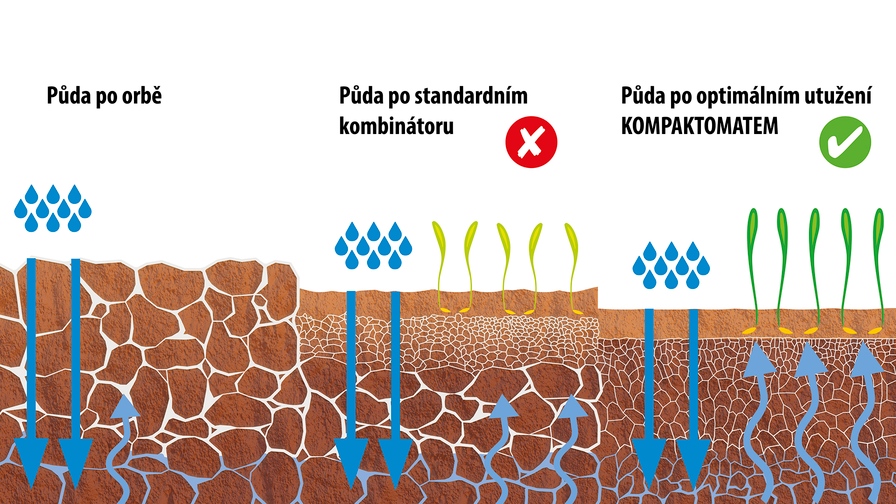

Kompaktomat vykonáva počas prejazdu niekoľko pracovných operácií, počas ktorých je pôda povrchovo urovnaná a hĺbkovo utlačená. V nakyprenej pôde je obnovená kapilarita a v požadovanej hĺbke vytvorené osivové lôžko. Hrudy sú jemne podrvené.
Na prianie zákazníka možno kombinátor opatriť hydraulickým nastavením hĺbky radličkovej sekcie a hydraulickým nastavením predného šmyku.
Ovládacie prvky predsejbového Kombinátora sú konštruované s ohľadom na zaistenie maximálnej bezpečnosti pracovníkov. Jednoduchá ale kvalitná konštrukcia vyžaduje minimálne nároky na údržbu.
Všetky varianty sú pre prepravu sklápané tak, aby nepresahovali maximálnu prepravnú šírku 3 metre a maximálnu transportnú výšku 4 metre. Sklápanie je hydraulické a plne automatické.
Zušľachtené vysokopevnostné materiály so spojením s technológiou eXtra STEEL line sú zárukou dlhej životnosti našich strojov aj v tých neťažších podmienkach.
Vďaka úplnému minimu nastavovacích a mazacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.
Výhodou konštrukcie tohto stroja je jeho viacúčelovosť a nastavitelnosť prinášajúce vysokú variabilitu práce.
Výhodou konštrukcie tohto stroja je jeho viacúčelovosť a nastavitelnosť prinášajúce vysokú variabilitu práce.
Rozdiely medzi jednotlivými sekciami sú bližšie popísané v karte Príslušenstva
| Technické parametre | Jednotky | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Pracovná šírka | mm | 12 500 | 15 700 |
| Transportná šírka | mm | 3 000 | 3 000 |
| Transportná výška 2 | mm | 3 500 | 3 500 |
| Celková dĺžka stroja 2 | mm | 11 300 | 11 300 |
| Pracovná hĺbka | mm | 0–100 | 0–100 |
| Počet radlíc - šípové AL Počet radlíc - dlátové CF Počet radlíc - šípové AP |
ks | 53 119 53 |
67 149 67 |
| Pracovný výkon | ha/h | 12–15 | 13–20 |
| Ťažný prostriedok 1 | kW HP |
243 330 |
316 430 |
| Pracovná rýchlosť | km/h | 10–14 | 10–14 |
| Maximálna prepravná rýchlosť 4 | km/h | 25 | 25 |
| Maximálna svahová dostupnosť | ° | 6 | 6 |
| Rozmer pneu - transport | 19,0/45-17 | 19,0/45-17 | |
| Typ brzdy / rozvod 3 | vzduch / dvojhadicový | vzduch / dvojhadicový | |
| Potrebný tlak 3 | kPa | 8,5 | 8,5 |
| Rozmer bŕzd | 300/60 | 300/60 | |
| Počet hydraulických okruhov / tlak | bar | 4–6 / 200 | 5–7 / 200 |
| Počet hydrospojek / typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Požiadavka na záves traktora |
mm | 600–650 | 600–650 |
| Požiadavka na záves traktora | mm | spodný záves K80; oko Ø 50, 70 mm | |
| Zaťaženie nápravy | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Hmotnosť stroja 2 | kg | 10 500 | 12 500 |
| Technické parametre | Jednotky | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Pracovná šírka | mm | 12 500 | 15 700 |
| Transportná šírka | mm | 3 000 | 3 000 |
| Transportná výška 2 | mm | 3 750 | 3 750 |
| Celková dĺžka stroja 2 | mm | 11 550 | 11 550 |
| Pracovná hĺbka | mm | 0–100 | 0–100 |
| Počet radlíc - šípové AL Počet radlíc - dlátové CF Počet radlíc - šípové AP Počet radlíc - šípové AL4 |
ks | 53 119 53 95 |
67 149 67 118 |
| Pracovný výkon | ha/h | 12–15 | 13–20 |
| Ťažný prostriedok 1 | kW HP |
243 330 |
316 430 |
| Pracovná rýchlosť | km/h | 10–14 | 10–14 |
| Maximálna prepravná rýchlosť 4 | km/h | 25 | 25 |
| Maximálna svahová dostupnosť | ° | 6 | 6 |
| Rozmer pneu - transport | 19,0/45-17 | 19,0/45-17 | |
| Typ brzdy / rozvod 3 | vzduch / dvojhadicový | vzduch / dvojhadicový | |
| Potrebný tlak 3 | kPa | 8,5 | 8,5 |
| Rozmer bŕzd | 300/60 | 300/60 | |
| Počet hydraulických okruhov / tlak | bar | 4–6 / 200 | 5–7 / 200 |
| Počet hydrospojek / typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Požiadavka na záves traktora |
mm | 600–650 | 600–650 |
| Požiadavka na záves traktora | mm | spodný záves K80; oko Ø 50, 70 mm | |
| Zaťaženie nápravy | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Hmotnosť stroja 2 | kg | 11 200 | 13 500 |
1 Odporúčaný ťažný prostriedok, skutočná ťažná sila sa môže výrazne meniť podľa hĺbky spracovania, pôdnych podmienok, svahovitosti pozemku, opotrebenia pracovných orgánov a ich nastavením.
2 Hmotnosť varianty stroja: predný lištový valec, AP sekcia, zadný Crosskill valec so šmykom.

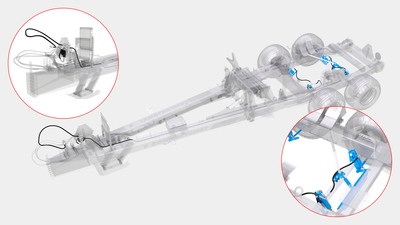

3 Alternatíva typu bŕzd: hydraulické, tlak 130 ± 5 bar (určené pre francúzsky trh ).
4 Preprava / brzdová sústava: Dodržiavajte národné ustanovenia platné pre prepravu strojov po verejných komunikáciách. Overte si zákonné ustanovenia platné v danej krajine a predpisy o maximálnych prípustných celkových hmotnostiach a zaťaženie náprav a tiež o nevyhnutnom prípadnom použití brzdovej sústavy. Ak máte ďalšie otázky, kontaktujte nášho obchodného zástupcu.
| Priemer | 400 mm |
| Hmotnosť | 133 kg/m |
Možno aplikovať iba ako zadný valec.
Výborná práca na ľahkých, stredných aj ťažkých pôdach, kvalitne utužuje a drobí hrudy.
| Priemer | 400 mm |
| Hmotnosť | 185 kg/m |
Možno aplikovať len ako zadný valec.
Výborná práca na ľahkých, stredných aj ťažkých pôdach, kvalitne utužuje a drobí hrudy. Oproti crosskill valcu intenzívnejšie drobí hrudy.
| Priemer | 400 mm |
| Hmotnosť | 70 kg/m |
Možno aplikovať ako predný aj ako zadný valec.
Kvalitne drobí hrudy. Je vhodný do vlhkých podmienok.
| Priemer | 400 mm |
| Hmotnosť | 63 kg/m |
Možno aplikovať ako predný aj ako zadný valec.
Kvalitne drobí hrudy. Nie je príliš vhodný do vlhkých podmienok.
| Priemer | 400 mm |
| Hmotnosť | 115 kg/m |
Možno aplikovať ako predný aj ako zadný valec.
Kvalitná práca na všetkých typoch pôd , dobré hĺbkové vedenie , vhodný aj do vlhších pôd.
Veľmi dôležitá je správna voľba typu valca , ktorý sa veľkou mierou podieľa na výslednej kvalite spracovania . Výber typu valca závisí od typu pôdy a spôsobu používania stroja.
| Valec | Crosskill CR |
Dvojitý crosskill DCR |
Lištový BR |
Lištový špirálový SB |
Ring RR |
|---|---|---|---|---|---|
| Drobenie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Utláčanie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Hĺbkové vedenie | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Odolnosť proti upchatiu | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Vhodnosť do kamenistých pôd | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Vhodnosť do mokrých pôd | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Ťažné pôdy | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Stredné pôdy | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Ľahké pôdy | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Pre sekciu AL/AP.
Pre sekciu CF.
Pre sekciu CF.
Radličková sekcia je osadená šípovými radlicami o šírke 25 cm v dvoch radoch. Každá z radlíc je istená listovou pružinou. Táto radličková sekcia je vhodná do ľahších pôdnych podmienok bez rastlinných zvyškov. Za radlicami je štandardne umiestnená výškovo nastaviteľná usmerňovacia lišta.
Radličková sekcia je osadená úzkymi dlátami o šírke 3,5 cm v štyroch radoch. Táto radličková sekcia je vhodná pre spracovanie pôdy na jar, kedy nie je žiaduce vyťahovať na povrch mokrú pôdu, alebo do ťažkých pôd. Za radlicami je štandardne umiestnená usmerňovacia lišta.
Univerzálna radličková sekcia je osadená šípovými radlicami o šírke 25 cm v dvoch radoch . Radlice sú namontované na stĺpikoch s geometriou zlepšujúcou priechodnosť rastlinných zvyškov . Preto je táto radličková sekcia vhodná na pozemky s vyšším výskytom nadrvených rastlinných zvyškov aj do ťažkých pôd . Za radlicami je štandardne umiestnená výškovo nastaviteľná usmerňovacia lišta.
| Sekcie | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Počet radov radlíc (ks) / Rozstup radov (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Šmyk za radlicami | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Celoplošné spracovanie | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Vhodnosť do ľahkých pôd | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Vhodnosť do stredných pôd | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Vhodnosť do ťažkých pôd | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Vhodnosť do kamenistých pôd | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Vhodnosť do mokrých pôd | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Odolnosť proti upchatiu | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Sekcia je určená pre Kompaktomat LONG. Vďaka predĺženému rozstupu sa vyznačuje lepšou priechodnosťou.
Automaticky odistený kyprič stôp traktora so šípovou radličkou. Vhodnejší do ľahších pôd, kde nehrozí " vyťahovanie " vlhkých hrúd na povrch.
Automaticky odistený kyprič stôp traktora s dlátovou radličkou. Vhodnejší do ťažších pôd, kde hrozí " vyťahovanie " vlhkých hrúd na povrch.
Automaticky odistený šmyk v zubatom profile. Masívna konštrukcia pre precízne urovnanie hrubej brázdy.
FL = pevný smyk mechanický, FH = pevný smyk hydraulický.
Pasívne urovnanie pôdy po zadnom valci. Možno aplikovať za všetkými typmi zadných valcov.
Otočné dorazy pre možnosť agresívnejšieho nastavenia zadnej šmykovej lišty.
Aktívne rozdrobenie zvyšných hrúd po zadnom valci.
Aktívne rozdrobenie zvyšných hrúd po zadnom valci.
Oko do spodného závesu ø 50 mm alebo ø 70 mm. Maximálne zvislé zaťaženie ťažného oka 3000 kg.
Oko do spodného závesu K80. Maximálne zvislé zaťaženie ťažného oka 3000 kg.
Zvýšenie produktivity:
Možno inštalovať dodatočne aj na staršie stroje.
Zvýšenie produktivity:
Možno inštalovať dodatočne aj na staršie stroje.
