Grubber FANTOM CLASSIC

Feine Bearbeitung bis 15 cm mit einer ausgezeichneten Durchmischung

Grubber Fantom CLASSIC

Technologie

1	Einebnungszone der Bodenoberfläche. Lässt sich vorteilhaft bei der Vorsaatvorbereitung verwenden.
2	Bearbeitungszone. Bearbeitungstiefe 4–15 cm. Die Lockerungsmeißel mit optimierter Geometrie in vier Reihen mit einem kleinen finalen Abstand sichern eine sehr feine ganzflächige Lockerung und eine intensive Durchmischung des Bodens mit Pflanzenresten ab.
3	Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch die Einarbeitung von Pflanzenresten.
4	Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab.

Aufgesattelte Kompaktor Fantom CLASSIC mit 4 Scharreihen, niedrigem Zugwiderstand und variabler Bearbeitungstiefe bis zu 15 cm.

Intensive und schonende Bodenbearbeitung

Der Scharrabstand 170 mm ermöglicht den Boden intensiv und fein zu bearbeiten. Die Schare sind mit Federsicherung ausgestattet, mit hoher Entsicherungskraft 310 kg auf der Scharspitze. Der Grubber zeichnet sich mit einer stabilen Arbeitstiefe auch unter schwierigeren Bedingungen aus.

Aufgesattelte Kompaktor Fantom CLASSIC mit 4 Scharreihen, niedrigem Zugwiderstand und variabler Bearbeitungstiefe bis zu 15 cm.

Intensive und schonende Bodenbearbeitung

Hohe Leistung und Arbeitsqualität

Hohe Arbeitsgeschwindigkeit bis zu 12 km/h.
Niedriger Zugwiderstand und ausgezeichnete Bodenvermischung dank der optimierten Scharform.

Technik

Grubber Fantom CLASSIC

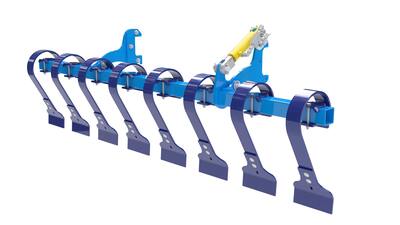

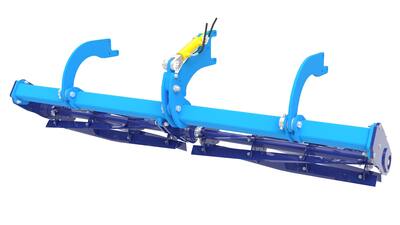

Möglichkeit der Platzierung eines vorderen Werkzeugs: Flexi-cut für ein effektives Zerschneiden von Pflanzenresten oder Flexi-board für die Einebnung von Brocken.
Optionale Arbeitsorgane in 4 Reihen
Die hinter den Arbeitsorganen vor der Walzenreihe angeordneten und einfach verstellbaren Randscheiben dienen zur Einebnung der Feldoberfläche vor den Walzen.
Optionale hintere Walzen für verschiedene Bodenverhältnisse.

Grubber Fantom CLASSIC

Möglichkeit der Platzierung eines vorderen Werkzeugs: Flexi-cut für ein effektives Zerschneiden von Pflanzenresten oder Flexi-board für die Einebnung von Brocken.
Optionale Arbeitsorgane in 4 Reihen
Die hinter den Arbeitsorganen vor der Walzenreihe angeordneten und einfach verstellbaren Randscheiben dienen zur Einebnung der Feldoberfläche vor den Walzen.
Optionale hintere Walzen für verschiedene Bodenverhältnisse.

Hohe Arbeitsqualität

Genaue Tiefenführung mit optimaler Bodenverfestigung.
Hervorragendes Eindringen der Schare in den Boden.
Wartungsfreie Arbeitsorgane mit den HM-Plättchen für minimalen Verschleiß.
Die Scharform gewährleistet hohe Durchlässigkeit der Pflanzenreste.

Einfache Bedienung

Dank der minimalen Anzahl an Einstellungspunkten geschieht die Bedienung, Steuerung aber auch die erforderliche Wartung ganz einfach.

Minimum an Schmierstellen.
Minimum an Einstellungspunkten.

Intelligenter Maschinenaufbau

Der große Vorteil dieser Maschine liegt in ihrer Mehrzwecknutzung und Einstellbarkeit, die hohe Arbeitsvariabilität bieten.

Vollfläche Stoppelbearbeitung

Beim Einsatz der Gänsescharen kann das Grundstück bis eine Tiefe von 15 cm geschält werden.

Parameter

Technische Parameter	Einheiten	Fantom 650 CLASSIC	Fantom 850 CLASSIC	Fantom 1250 CLASSIC
Arbeitsbreite	mm	6 300	8 550	12 250
Transportbreite	mm	3 000	3 000	3 000
Transporthöhe	mm	3 650	4 000	4 000
Gesamtlänge der Maschine	mm	8 000	8 700	8 200
Arbeitstiefe	mm	40–150	40–150	40–150
Scharzahl	Stck.	33	45	64
Scharabstand	mm	190	190	190
Zahl der Scharreihen	Stck.	4	4	4
Reihenabstand	mm	595–620	595–620	595–620
Entsicherungskraft der Schare	kg	310	310	310
Rahmenweite	mm	570	570	570
Arbeitsleistung	ha/h	4,4–7,2	6,8–10,2	10,0–15,0
Zugmittel ¹	kW HP	200–300 270–410	245–370 330–500	330–440 450–675
Arbeitsgeschwindigkeit	km/h	8–12	8–12	8–12
Transportgeschwindigkeit max ³	km/h	30	30	30
Neigungsfähigkeit max	°	6	6	6
Zahl der Hydraulikkreise / Druck	bar	5 / 200	5 / 200	5 / 200
Zahl der Hydrokupplungen / Typ		8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5
Anforderungen auf die Aufhängung des Traktors		TBZ Kat. 3; Bolzen Ø 50, 70 mm; Kugel K80	TBZ Kat. 3; Bolzen Ø 50, 70 mm; Kugel K80	Bolzen Ø 50, 70 mm; Kugel K80
Gewicht der Maschine ²	kg	7 000	8 900	12 400

¹ Empfohlenes Zugmittel, die Ist-Zugkraft kann in Abhängigkeit von der Bearbeitungstiefe, Bodenverhältnissen, Grundstückgefälle, Verschleiß und Einstellung der Arbeitsorgane erheblich abweichen.
² Hängt vom Typ der eingesetzten Walze ab.
³ Transport / Bremssystem: Berücksichtigen Sie die nationalen Vorschriften für den Transport der Maschinen nach den öffentlichen Straßen. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Sollten Sie noch Fragen haben, kontaktieren Sie bitte unseren Handelsvertreter.

Ausstatung

Fotogalerie

Video

Dateien

Gebrauchsanweisung

Grubber Fantom

Zubehör

Walzen

Scheibenwalze SDR

Durchmesser	580 mm
Gewicht	220 kg/m

LTX Walze

Durchmesser	586 mm
Gewicht	200 kg/m

LTX Walze kann nicht mit Fantom 850 CLASSIC einsetzen.

Rohrwalze TRS

Durchmesser	600 mm
Gewicht	100 kg/m

Doppel V-ringwalze DVR

Durchmesser	550/550 mm
Gewicht	180 kg/m

Doppel V-ringwalze kann nicht mit Fantom 1250 CLASSIC einsetzen.

Doppelringwalze DRR

Durchmesser	540/540 mm
Gewicht	195 kg/m

Doppelringwalze kann nicht mit Fantom 1250 CLASSIC einsetzen.

V-Walze VR

Durchmesser	600 mm
Gewicht	175 kg/m

FLAT Doppelwalze DFR

Durchmesser	520/520 mm
Gewicht	165 kg/m

Sehr wichtig ist die richtige Wahl der hinteren Walze, von der die endgültige Bearbeitungsqualität erheblich abhängig ist. Die Walze wird den Boden rückverfestigen, krümeln und einebnen. Die Auswahl hängt vom Bodentyp und davon, wie die Maschine genutzt werden soll.

Walze	Rohrwalze TRS	Doppelringwalze DRR	Doppelwalze DFR	LTX Walze
Krümelung	●●○○	●●●○	●●●○	●●○○
Verdichtung	●●●○	●●●●	●●●●	●●●●
Tiefenführung	●●●○	●●●●	●●●●	●●●●
Vermeidung von Verstopfungen	●○○○	●●●●	●●●●	●●●○
Einsatz im Steinboden	●●●○	●●●○	●●●○	●●●○
Einsatz im Nassboden	●○○○	●●●●	●●●●	●●●●
Schwere Böden	●●○○	●●●●	●●●●	●●●●
Mittlere Böden	●●●○	●●●●	●●●●	●●●●
Leichte Böden	●●●●	●●●●	●●●●	●●●○

Walze	Scheibenwalze SDR	VR-Walze	Doppel V-ringwalze DVR
Krümelung	●●●○	●●●○	●●●○
Verdichtung	●●●●	●●●●	●●●●
Tiefenführung	●●●●	●●●●	●●●●
Vermeidung von Verstopfungen	●●●○	●●●●	●●●●
Einsatz im Steinboden	●●●○	●●●○	●●●○
Einsatz im Nassboden	●●●●	●●●●	●●●●
Schwere Böden	●●●●	●●●●	●●●●
Mittlere Böden	●●●●	●●●●	●●●●
Leichte Böden	●●●○	●●●●	●●●●
