Grubber TERRIX

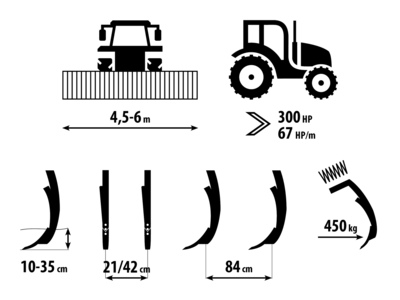

Ganzflächige Bearbeitung bis 35 cm mit einer intensiven Durchmischung

Grubber Terrix

Technologie

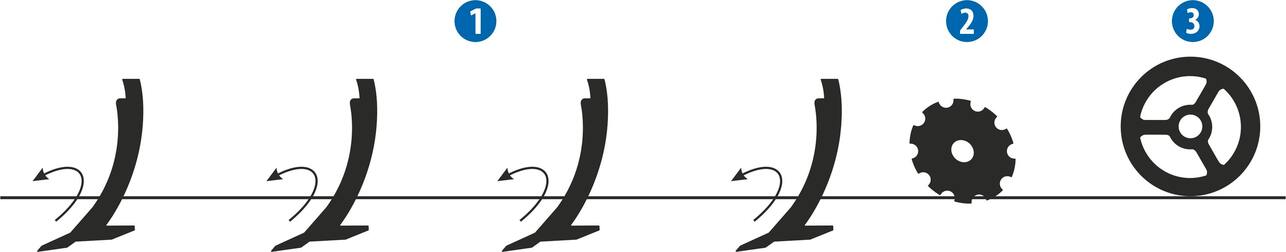

Terrix Quatro

1	Bearbeitungszone. Die Bearbeitungszone hat einen breiten Bereich von 10–35 cm. Die Meißel mit optimierter Geometrie in vier Reihen sichern eine sehr gute ganzflächige Bearbeitung und eine intensive Durchmischung des Bodens mit Pflanzenresten ab.
2	Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch den Effekt der Einarbeitung von Pflanzenresten.
3	Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab.

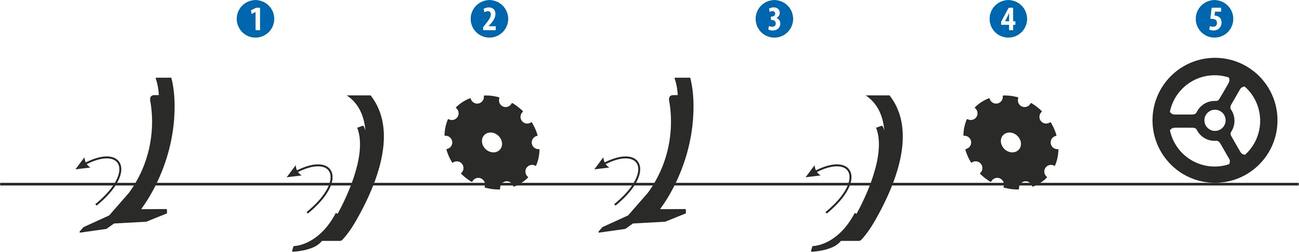

Terrix Dual

1	Erste Zone Bearbeitung. Die erste und zweite Scharreihe sind als Tandem hintereinander angeordnet. Die erste Scharreihe mit einer optimierten Geometrie bearbeitet den Boden bis in eine Tiefe von 10–15 cm. Die zweite Reihe spezieller Schare vertieft den aufgelockerten Streifen hinter der ersten Reihe bis in eine Tiefe von 15–35 cm.
2	Erste Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch den Effekt der Einarbeitung von Pflanzenresten.
3	Zweite Bearbeitungszone. Die dritte und vierte Scharreihe sind wieder als Tandem hintereinander angeordnet und lockern die Zwischenstreifen hinter der ersten Lockerungszone. Die dritte Scharreihe bearbeitet wieder den Boden bis in eine Tiefe von 10–15 cm. Die vierte Scharreihe vertieft wieder den aufgelockerten Streifen hinter der dritten Reihe bis in eine Tiefe von 15–35 cm.
4	Zweite Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch den Effekt der Einarbeitung von Pflanzenresten.
5	Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab.

Hohe Leistung und gute Arbeitsqualität

Ausgezeichnete Lösung für alle Bodenarten, ausgezeichnet auf schwereren Böden
Hohe Durchlässigkeit des Bodens und von Pflanzenresten
Hohe Vermischungsstufe und Einarbeitung von Pflanzenresten
Tiefe ganzflächige Lockerung (Terrix Quatro) oder Zonenlockerung (Terrix Dual)
mit einer minimalen Brockenbildung

Technik

Grubber Terrix Quatro PS

Kopierstützrad für die gleichmäßige Bodenbearbeitung.
Vier Reihen massiver Schare für die Ackerschälung und die Tiefenlockerung bis in eine Tiefe von 35 cm.
Ausrichtungsscheiben für die Schaffung einer feinen Struktur des Bodens an der Oberfläche.
Die hintere Walze gewährleistet gut eine rückwirkende Verfestigung, eine Zerkleinerung von Brocken und die Einebnung der Oberfläche des Grundstücks.

Grubber Terrix Dual PS

Kopierstützrad für die gleichmäßige Bodenbearbeitung.
Vier Reihen massiver Schare für die Ackerschälung und die Tiefenlockerung bis in eine Tiefe von 35 cm.
Ausrichtungsscheiben für die Schaffung einer feinen Struktur des Bodens an der Oberfläche.
Die hintere Walze gewährleistet gut eine rückwirkende Verfestigung, eine Zerkleinerung von Brocken und die Einebnung der Oberfläche des Grundstücks.

Robuste Bauweise

Die veredelten hochfesten Materialien in Verbindung mit der Technologie eXtra-STEEL-line garantieren die Langlebigkeit unserer Maschinen auch unter den härtesten Bedingungen.

Abriebfester Stahl

Schare mit einer bewährten Konstruktion, die aus extrem hochfesten schlagzähen Stählen hergestellt sind und mit Hartmetallplättchen an der Scharspitze bestückt sind. Für die weitere Erhöhung der Lebensdauer können im oberen Bereich der Schar weitere Hartmetallplättchen oder Aufschweißungen aus Hartmetall ergänzt werden.

Federsicherung

Widerstandsfähige und wartungsfreie Federsicherung der Lockerungsmeißel mit einer hohen Entsicherungskraft von 450 kg.

Einfache Bedienung

Dank der konsequent minimierten Anzahl von Einstell- und Schmierstellen ist die Regelung, Bedienung und nachfolgende Wartung für jeden Bediener sehr einfach.

Mindestzahl von Einstellpunkten.

Schnellkoppelsystem der Walzen

Die Nachlaufwalzen können einfach sowohl ein- als abgekuppelt werden, es besteht ebenso die Möglichkeit ohne diese Arbeitsgeräte zu arbeiten.

Parameter

Technische Parameter	Einheiten	Terrix Quatro 450 PS	Terrix Dual 450 PS	Terrix Quatro 600 PS	Terrix Dual 600 PS
Arbeitsbreite	mm	4 500	4 500	6 000	6 000
Transportbreite	mm	3 000	3 000	3 000	3 000
Transporthöhe	mm	3 340	3 340	4 000	4 000
Gesamtlänge der Maschine	mm	10 500	10 500	10 500	10 500
Arbeitstiefe	mm	100─350	100─350	100─350	100─350
Anzahl der Schare	St.	23	22	29	30
Scharabstand	mm	210	420	210	420
Anzahl der Scharreihen	St.	4	4	4	4
Reihenabstand	mm	min. 940	min. 940	min. 940	min. 940
Entsicherungskraft der Schare	kg	450	450	450	450
Spannweite des Rahmens	mm	870	870	870	870
Durchmesser der Zuhäufelungsscheiben	mm	460	460	460	460
Arbeitsleistung	ha/h	3,6─5,4	3,6─5,4	4,8─7,2	4,8─7,2
Zugmittel ¹	kW HP	225─350 300─450	225─350 300─450	350─460 450─600	350─460 450─600
Arbeitsgeschwindigkeit	km/h	8─12	8─12	8─12	8─12
Maximale Transportgeschwindigkeit ⁴	km/h	30	30	30	30
Maximale Hangzugänglichkeit	°	6	6	6	6
Reifenabmessung - Transport		550/45-22,5	19.0/45-17	550/45-22,5	19.0/45-17
Bremsentyp / Versorgung ^3, 4		ohne / Luft	ohne / Luft	ohne / Luft	ohne / Luft
Notwendiger Druck ³	kPa	5,5	5,5	5,5	5,5
Anzahl der Hydraulikkreisläufe / Druck	bar	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200
Anzahl der Hydraulikkupplungen / Typ		8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5
Anforderung an die Traktoraufhängung		TBZ Kat. 3 und 4; untere Aufhängung K80; Auge Ø 50, 70 mm
Maschinengewicht ²	kg	8 400	7 300	10 200	8 800

¹ Empfohlenes Zugmittel, die Ist-Zugkraft kann in Abhängigkeit von den Bearbeitungstiefe, Bodenverhältnissen, Grundstückgefälle, Verschleiß und Einstellung der Arbeitsorgane erheblich abweichen.
² Maschinengewicht mit LTX-Walze.
³ Alternative Hydraulikbremse/Betriebsdruck 130 ± 5 bar.
⁴ Transport / Bremssystem: Berücksichtigen Sie die nationalen Vorschriften für den Transport der Maschinen nach den öffentlichen Straßen. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Sollten Sie noch Fragen haben, kontaktieren Sie bitte unseren Handelsvertreter.

PS - Halbanbauklappmaschine

Ausstatung

Fotogalerie

Video

Dateien

Gebrauchsanweisung

Grubber Terrix

Grubber Terrix Dual 450 PS

Grubber Terrix Dual 600 PS

Grubber Terrix Quatro 450 PS

Grubber Terrix Quatro 600 PS

Zubehör

Walzen

Scheibenwalze SDR

Durchmesser	580 mm
Gewicht	220 kg/m

Doppelringwalze DRR

Durchmesser	680/680 mm
Gewicht	340 kg/m

LTX Walze

Durchmesser	586 mm
Gewicht	200 kg/m

V-Walze VR

Durchmesser	600 mm
Gewicht	175 kg/m

Rohrwalze TRS

Durchmesser	600 mm
Gewicht	100 kg/m

Doppel V-ringwalze DVR

Durchmesser	680/680 mm
Gewicht	290 kg/m

Sehr wichtig ist die richtige Wahl der hinteren Walze, von der die endgültige Bearbeitungsqualität erheblich abhängig ist. Die Walze wird den Boden rückverfestigen, krümeln und einebnen. Die Auswahl hängt vom Bodentyp und davon, wie die Maschine genutzt ist.

Walze	Rohrwalze TRS	Doppelringwalze DRR	LTX	Scheibenwalze SDR
Krümelung	●●○○	●●●○	●●○○	●●●○
Verdichtung	●●●○	●●●●	●●●●	●●●●
Tiefenführung	●●●○	●●●●	●●●●	●●●●
Vermeidung von Verstopfungen	●○○○	●●●●	●●●○	●●●○
Einsatz im Steinboden	●●●○	●●●○	●●●○	●●●○
Einsatz im Naßboden	●○○○	●●●●	●●●●	●●●●
Schwere Böden	●●○○	●●●●	●●●●	●●●●
Mittlere Böden	●●●○	●●●●	●●●●	●●●●
Leichte Böden	●●●●	●●●●	●●●○	●●●○

Walze	VR-Walze	Doppel V-ringwalze DVR
Krümelung	●●●○	●●●○
Verdichtung	●●●●	●●●●
Tiefenführung	●●●●	●●●●
Vermeidung von Verstopfungen	●●●●	●●●●
Einsatz im Steinboden	●●●○	●●●○
Einsatz im Naßboden	●●●●	●●●●
Schwere Böden	●●●●	●●●●
Mittlere Böden	●●●●	●●●●
Leichte Böden	●●●●	●●●●

Arbeitsmittel

Meißel 75 CARBIDE

Scharbreite	75 mm
Schardicke	15 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %

Meißel 75 MULTICARBIDE

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 150-400 %

Meißel 75 MULTICARBIDE PRO

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 200-500 %

Linker Flügel

Rechter Flügel

Meißel 40 CARBIDE

Scharbreite	40 mm
Schardicke	25 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %
Dieselkraftstoffverbrauch	- 10 %
