Grubber TRIOLENT PS

Bearbeitung bis 30 cm mit einer intensiven Durchmischung

Grubber Triolent

Technologie

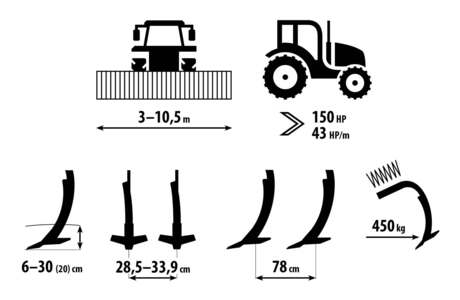

Triolent PS: Ackerschälung bis in eine Tiefe von 6–20 cm

Triolent PS: Lockerung bis in eine Tiefe von 30 cm

1	Bearbeitungszone. Die Bearbeitungszone hat einen breiten Bereich von 6–30 cm. Für die Bearbeitung von 6 bis 20 cm können Flügel für die ganzflächige Unterschneidung verwendet werden. Die Meißel mit optimierter Geometrie in drei Reihen sichern eine sehr gute Lockerung und eine intensive Durchmischung des Bodens mit Pflanzenresten ab.
2	Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch den Effekt der Einarbeitung von Pflanzenresten.
3	Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab.

Varianten der Düngerablage

Der Dünger wird unter der Oberfläche, im unteren Teil des behandelten Bodenprofils abgelegt

Ein Teil des Düngers wird unter der Oberfläche im unteren Teil des behandelten Bodenprofils und ein Teil knapp unter der Oberfläche + seitlich platziert

Der Dünger wird knapp unter der Oberfläche + seitlich abgelegt

Hohe Leistung und gute Arbeitsqualität

Hohe Arbeitsgeschwindigkeit bis 12 km/h.
Niedriger Zugwiderstand und ausgezeichnete Vermischung des Bodens dank der optimierten Scharform.
Sehr gute Durchgängigkeit der Pflanzenreste.
Spiralförmige Form des oberen Scharteils für kontrollierbare Bodenströmung.
Wartungsfreie Arbeitsorgane mit HM-Plättchen für minimalen Verschleiß.

Hohe Arbeitsgeschwindigkeit bis 12 km/h.
Niedriger Zugwiderstand und ausgezeichnete Vermischung des Bodens dank der optimierten Scharform.
Sehr gute Durchgängigkeit der Pflanzenreste.
Spiralförmige Form des oberen Scharteils für kontrollierbare Bodenströmung.
Wartungsfreie Arbeitsorgane mit HM-Plättchen für minimalen Verschleiß.

Technik

Grubber Triolent TX 400 P FIX

Robuste in 3 Reihen angeordnete Scharen lockern gut den Boden und mischen die Pflanzenreste einwandfrei ein.
Die Seitenwalzen sind für die feine Bodenstruktur auf der Oberfläche unvertretbar.
Die hintere Walze sorgt für erforderliche Rückverfestigung des Bodens, Krümelung der Schollen und Einebnung der Feldoberfläche.

Grubber Triolent PS

Robuste in 3 Reihen angeordnete Scharen lockern gut den Boden und mischen die Pflanzenreste einwandfrei ein.
Die Seitenwalzen sind für die feine Bodenstruktur auf der Oberfläche unvertretbar.
Die hintere Walze sorgt für erforderliche Rückverfestigung des Bodens, Krümelung der Schollen und Einebnung der Feldoberfläche.

Robuste Bauweise

Die veredelten hochfesten Materialien in Verbindung mit der Technologie eXtra-STEEL-line garantieren die Langlebigkeit unserer Maschinen auch unter den härtesten Bedingungen

Hochfeste Materialien

An den entscheidenden Stellen sind die veredelten hochfesten Materialien für lange Lebensdauer verwendet. Großzügig bemessener Rahmen aus hochfestem Stahl.

Verschleißfester Stahl

Die Schare in bewährter Ausführung sind aus den extrem hoch- und verschleißfesten Stählen gefertigt.

Einmischen von Pflanzenresten

Vollständiges Schälen nach Ernte mit intensiver Durchmischung Die Pflanzenreste sind sorgfältig in den Boden eingearbeitet.

Federsicherung

Widerstandsfähige und wartungslose Federsicherung mit hoher Entsicherungskraft 450 kg.

Einfache Bedienung

Dank der minimalen Anzahl an Einstellungspunkten geschieht die Bedienung, Steuerung aber auch die erforderliche Wartung ganz einfach.

Minimum an Einstellungspunkten.
Minimum an Schmierstellen.

Einstellung der Arbeitstiefe

Einfache Einstellung der Arbeitstiefe der Meißel an den Zylindern mittels umklappbarer Unterlegscheiben.

Einstellbare Zudeckscheiben

Höhenverstellbare Zudeckscheiben mit einfacher Einstellung und Gummifederung

Hydraulische Einstellung der Einebnungsscheiben

Wählbare Ausstattung. Einfache und schnelle Scheibeneinstellung von der Traktorkabine aus und während der Arbeit auf dem Feld.

Ausgeklügte Konstruktion der Maschine

Die Vorteile liegen in der Mehrzweckverwendung und Einstellbarkeit, die hohe Arbeitsvariabilität mit sich bringen.

Dank der kompakten Bauweise sehr wendig.
Kurze Bauweise und leichte Achse für höhere Stabilität.

Bessere Wendigkeit

Wenden auf allen Walzen für höhere Stabilität und Geschwindigkeit am Vorgewende.

Abgefederte Zudeckscheiben

Abgefederte Zudeckscheiben für beste Einebnung der Bodenoberfläche.

Vollflächiges Stoppelschälen

Mit den Flügelscharen kann man die ganze Feldfläche bis eine Tiefe von 20 cm schälen.

Umklappsystem

Patentiertes Umklappsystem ermöglicht die Maschine mit einer Arbeitsbreie von 7,9 m in die Transportbreite von 3 m und Höhe von 4 m zu verstellen, womit die Vorschriften für die Fahrt auf den öffentlichen Straßen erfüllt sind.

Säeinheit Micro Drill

Die durchdachte Konstruktion der Maschine ermöglicht eine Installation der Säeinheit Micro Drill, die für die Aussaat von Zwischenfrüchten sowie die Direktaussaat von Gräsern bestimmt ist.

Nähere Informationen über die Säeinheit Micro Drill >

Parameter

Technische Parameter	Einheiten	Triolent TX 300 P	Triolent TX 400 P FIX	Triolent TX 470 PS
Arbeitsbreite	mm	3 000	4 000	4 700
Transportbreite	mm	3 000	4 000	3 000
Transporthöhe	mm	1 400	1 400	1 400
Gesamtlänge der Maschine	mm	7 495	7 495	7 495
Arbeitstiefe	mm	60–300	60–300	60–300
Scharzahl	Stck.	10	14	16
Scharabstand	mm	300	285	294
Anzahl der Scharreihen	Stck.	3	3	3
Reihenabstand	mm	780	780	780
Entsicherungskraft der Schare	kg	450	450	450
Lichtweite des Rahmens	mm	880	880	880
Durchmesser der Einebungsscheiben	mm	460	460	460
Arbeitsleistung	ha/h	2,4–3,6	3,2–4,8	3,8–5,6
Zugmittel ¹	kW HP	110–165 150–225	125–190 170–255	150–220 200–300
Arbeitsgeschwindigkeit	km/h	8–12	8–12	8–12
Transportgeschwindigkeit max ⁴	km/h	25	25	25
Neigungsfähigkeit max	°	6	6	6
Transportreifen		19.0/45-17	19.0/45-17	19.0/45-17
Bremsentyp / Steuerung ^3, 4		Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche
Erforderlicher Druck ³	kPa	8,5	8,5	8,5
Zahl der Hydraulikkreise / Druck	bar	2 / 200	2 / 200	3 / 200
Zahl der Hydrokupplungen / Typ		4 / ISO 12,5	4 / ISO 12,5	6 / ISO 12,5
Geforderte Aufhängung - Traktor		TBZ Kat. 3 und 4; untere Aufhängung K80; Öse Ø 40, 50, 70 mm
Gewicht der Maschine ²	kg	3 750	4 260	4 620

Technische Parameter	Einheiten	Triolent TX 600 PS	Triolent TX 800 PS	Triolent TX 1050 PS
Arbeitsbreite	mm	6 200	7 900	10 500
Transportbreite	mm	3 000	3 000	3 000
Transporthöhe	mm	3 300	4 000	4 000
Gesamtlänge der Maschine	mm	7 495	7 495	7 495
Arbeitstiefe	mm	60–300	60–300	60–200
Scharzahl	Stck.	19	25	31
Scharabstand	mm	326	316	339
Anzahl der Scharreihen	Stck.	3	3	3
Reihenabstand	mm	780	780	780
Entsicherungskraft der Schare	kg	450	450	450
Lichtweite des Rahmens	mm	880	880	880
Durchmesser der Einebungsscheiben	mm	460	460	400
Arbeitsleistung	ha/h	4,8–7,2	6,4–9,6	8,4–12,6
Zugmittel ¹	kW HP	245–370 330–500	295–440 400–600	370–550 500–750
Arbeitsgeschwindigkeit	km/h	8–12	8–12	8–12
Transportgeschwindigkeit max ⁴	km/h	25	25	25
Neigungsfähigkeit max	°	6	6	6
Transportreifen		19.0/45-17	19.0/45-17	550/45-22,5
Bremsentyp / Steuerung ^3, 4		Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche
Erforderlicher Druck ³	kPa	8,5	8,5	8,5
Zahl der Hydraulikkreise / Druck	bar	3 / 200	3 / 200	3 / 200
Zahl der Hydrokupplungen / Typ		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Geforderte Aufhängung - Traktor		TBZ Kat. 3 und 4; untere Aufhängung K80; Öse Ø 40, 50, 70 mm
Gewicht der Maschine ²	kg	6 750	7 550	11 800

¹ Empfohlenes Zugmittel, die Ist-Zugkraft kann in Abhängigkeit von den Bearbeitungstiefe, Bodenverhältnissen, Grundstückgefälle, Verschleiß und Einstellung der Arbeitsorgane erheblich abweichen.
² Gewicht der Maschine mit der LTX-Walze.
³ Alternative der Hydraulikbremse / Betriebsdruck 130 ± 5 bar.
⁴ Transport / Bremssystem: Berücksichtigen Sie die nationalen Vorschriften für den Transport der Maschinen nach den öffentlichen Straßen. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Sollten Sie noch Fragen haben, kontaktieren Sie bitte unseren Handelsvertreter.

PS - halbgetragene umklappbare Maschine

Ausstatung

Fotogalerie

Video

Dateien

Gebrauchsanweisung

Grubber Triolent

Grubber Triolent TX 470 PS

Grubber Triolent TX 600 PS

Grubber Triolent TX 800 PS

Grubber TriolentTX 800 PS

Zubehör

Walzen

Scheibenwalze SDR

Durchmesser	580 mm
Gewicht	220 kg/m

Doppelringwalze DRR

Durchmesser	540/540 mm
Gewicht	195 kg/m

Doppelwalze DR

Durchmesser	400/350 mm
Gewicht	180 kg/m

LTX Walze

Durchmesser	586 mm
Gewicht	200 kg/m

Ringwalze RR

Durchmesser	520 mm
Gewicht	160 kg/m

V-Walze VR

Durchmesser	600 mm
Gewicht	175 kg/m

Doppel V-ringwalze DVR

Durchmesser	550/550 mm
Gewicht	180 kg/m

Sehr wichtig ist die richtige Wahl der hinteren Walze, von der die endgültige Bearbeitungsqualität erheblich abhängig ist. Die Walze wird den Boden rückverfestigen, krümeln und einebnen. Die Auswahl hängt vom Bodentyp und davon, wie die Maschine genutzt ist.

Walze	Doppelwalze DR	Ringwalze RR	Doppelringwalze DRR	LTX
Krümelung	●●●○	●●●○	●●●○	●●○○
Verdichtung	●●●○	●●●●	●●●●	●●●●
Tiefenführung	●●●●	●●●●	●●●●	●●●●
Vermeidung von Verstopfungen	●●●○	●●●●	●●●●	●●●○
Einsatz im Steinboden	●●●○	●●●○	●●●○	●●●○
Einsatz im Naßboden	●●○○	●●●●	●●●●	●●●●
Schwere Böden	●●●●	●●●●	●●●●	●●●●
Mittlere Böden	●●●●	●●●●	●●●●	●●●●
Leichte Böden	●●●●	●●●●	●●●●	●●●○

Walze	Scheibenwalze SDR	VR-Walze	Doppel V-ringwalze DVR
Krümelung	●●●○	●●●○	●●●○
Verdichtung	●●●●	●●●●	●●●●
Tiefenführung	●●●●	●●●●	●●●●
Vermeidung von Verstopfungen	●●●○	●●●●	●●●●
Einsatz im Steinboden	●●●○	●●●○	●●●○
Einsatz im Naßboden	●●●●	●●●●	●●●●
Schwere Böden	●●●●	●●●●	●●●●
Mittlere Böden	●●●●	●●●●	●●●●
Leichte Böden	●●●○	●●●●	●●●●

Arbeitsmittel

Meißel 75 CARBIDE

Scharbreite	75 mm
Schardicke	15 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %

Meißel 75 MULTICARBIDE

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 150-400 %

Meißel 75 MULTICARBIDE PRO

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 200-500 %

Linker Flügel

Rechter Flügel

Meißel 40 CARBIDE

Scharbreite	40 mm
Schardicke	25 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %
Dieselkraftstoffverbrauch	- 10 %
