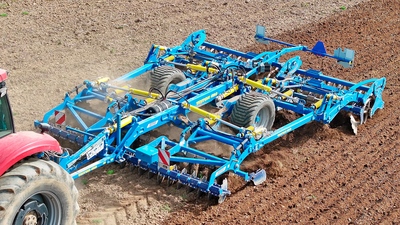

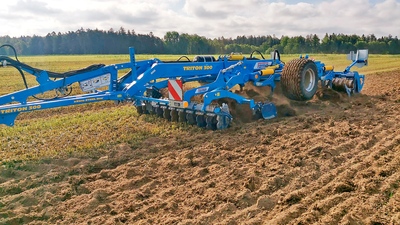

Kombinierter Grubber TRITON

Ganzflächige oberflächliche Bearbeitung mit einer Zonenlockerung bis 35 cm

Kombinierter Grubber Triton

Technologie

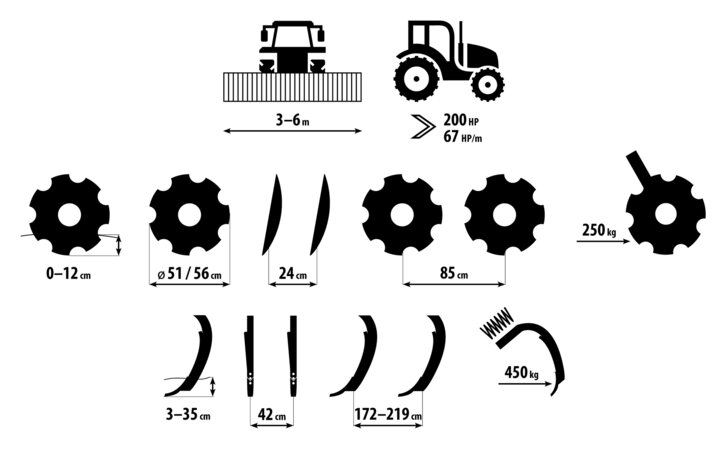

1	Ganzflächige Bearbeitungszone. Die zweireihige Scheibensektion mit aggressiver Geometrie sichert eine perfekte ganzflächige Unterschneidung bis in eine Tiefe von 0–12 cm mit einer intensiven Durchmischung der Pflanzenreste. Die Scheibensektion verteilt auch ausgezeichnet Berge von Pflanzenresten auf einer größeren Fläche.
2	Bearbeitungszone. Die Bearbeitungszone hat einen breiten Bereich von 3–35 cm. Für die Bearbeitung von 6 bis 20 cm können Flügel für die ganzflächige Unterschneidung verwendet werden. Die Meissel mit einer optimierten Geometrie in zwei Reihen sichern eine tiefe Zonenlockerung für eine Erhöhung des Einsickern von Wasser ab.
3	Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch den Effekt der Einarbeitung von Pflanzenresten.
4	Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab.

Hohe Leistung und gute Arbeitsqualität

Ausgezeichnete Lösung für schwere Böden
Äußerst niedriger Zugwiderstand
Hohe Durchlässigkeit des Bodens und von Pflanzenresten
Wirksames Zerschneiden und gleichmäßige Durchmischung von Pflanzenresten in die ganzflächig bearbeitete Bodenschicht
Tiefe Zonenlockerung mit einer minimalen Brockenbildung

Technik

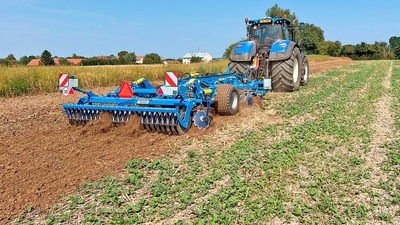

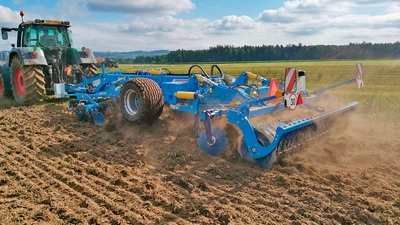

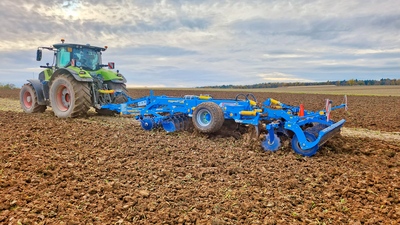

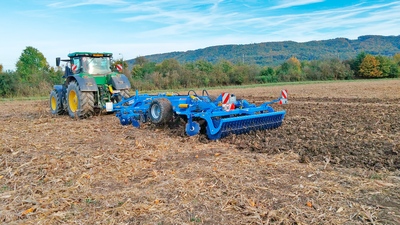

Kombinierter Grubber Triton 300 PS

Scheiben mit einem Ø 510 / Ø 560 mm, die sich in zwei Reihen befinden, schälen den Boden.
Massive Schare, platziert in 2 Reihen, lockern hochwertig den Boden und arbeiten Pflanzenreste ein.
Ausrichtungsscheiben für die Schaffung einer feinen Struktur des Bodens an der Oberfläche.
Die hintere Walze gewährleistet gut eine rückwirkende Verfestigung, eine Zerkleinerung von Brocken und die Einebnung der Oberfläche des Grundstücks.

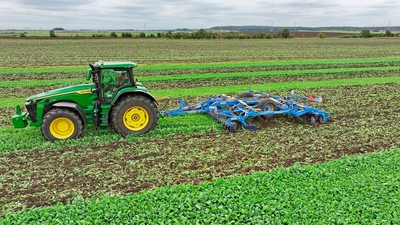

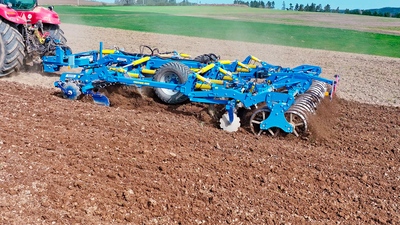

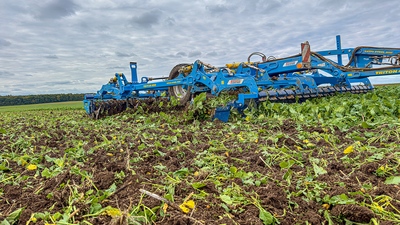

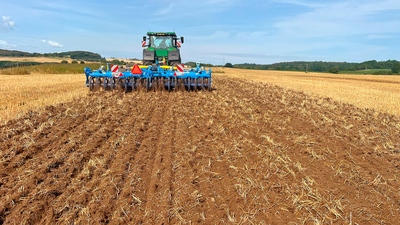

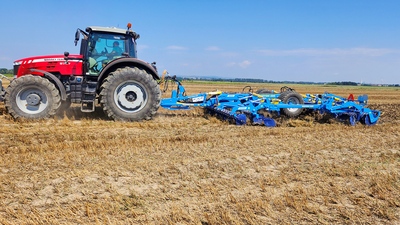

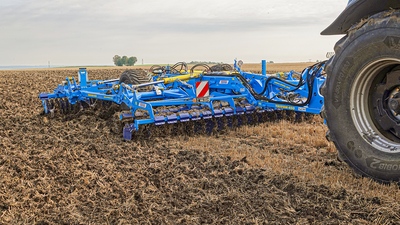

Kombinierter Grubber Triton 450 PS

Scheiben mit einem Ø 510 / Ø 560 mm, die sich in zwei Reihen befinden, schälen den Boden.
Massive Schare, platziert in 2 Reihen, lockern hochwertig den Boden und arbeiten Pflanzenreste ein.
Ausrichtungsscheiben für die Schaffung einer feinen Struktur des Bodens an der Oberfläche.
Die hintere Walze gewährleistet gut eine rückwirkende Verfestigung, eine Zerkleinerung von Brocken und die Einebnung der Oberfläche des Grundstücks.

Kombinierter Grubber Triton 600 PS

Scheiben mit einem Ø 510 / Ø 560 mm, die sich in zwei Reihen befinden, schälen den Boden.
Massive Schare, platziert in 2 Reihen, lockern hochwertig den Boden und arbeiten Pflanzenreste ein.
Ausrichtungsscheiben für die Schaffung einer feinen Struktur des Bodens an der Oberfläche.
Die hintere Walze gewährleistet gut eine rückwirkende Verfestigung, eine Zerkleinerung von Brocken und die Einebnung der Oberfläche des Grundstücks.

Robuste Bauweise

Die veredelten hochfesten Materialien in Verbindung mit der Technologie eXtra-STEEL-line garantieren die Langlebigkeit unserer Maschinen auch unter den härtesten Bedingungen.

Abriebfester Stahl

Schare mit einer bewährten Konstruktion, die aus extrem hochfesten schlagzähen Stählen hergestellt sind und mit Hartmetallplättchen an der Scharspitze bestückt sind. Für die weitere Erhöhung der Lebensdauer können im oberen Bereich der Schar weitere Hartmetallplättchen oder Aufschweißungen aus Hartmetall ergänzt werden.

Federsicherung der Lockerungsmeißel

Widerstandsfähige und wartungsfreie Federsicherung der Lockerungsmeißel mit einer hohen Entsicherungskraft von 450 kg.

Sicherung der Lockerungsscheiben

Widerstandsfähige und wartungsfreie Sicherung der Eggenscheiben.

Schnellkoppelsystem der Walzen

Die Nachlaufwalzen können einfach sowohl ein- als abgekuppelt werden, es besteht ebenso die Möglichkeit ohne diese Arbeitsgeräte zu arbeiten.

Einfache Bedienung

Aufgrund des absoluten Minimums an Einstellarten ist die Bedienung, die Steuerung, aber auch nachfolgend die Wartung eine sehr einfache Handlung, die jeder beherrscht.

Minimum an Einstellorten.
Minimum an Schmierstellen.

Einstellung der Arbeitstiefe der Meißel

Einfache Einstellung der Arbeitstiefe der Meißel an den Zylindern mittels umklappbarer Unterlegscheiben.

Einstellung der Arbeitstiefe der Meißel

Einfache Einstellung der Arbeitstiefe der Meißel an den Zylindern mittels umklappbarer Unterlegscheiben.

Einstellung der Position der Scheibenreihen

Einfache Einstellung der Position der vorderen und hinteren Scheibenreihe. Wenn die vordere Scheibenreihe niedriger ist als die hintere, ist die Bodenbearbeitung aggressiver.

Hydraulische Einstellung der Zuhäufelungsscheiben

Parameter

Technische Parameter	Einheiten	Triton 300 P	Triton 400 PS	Triton 450 PS	Triton 600 PS
Arbeitsbreite	mm	3 000	3 000	4 500	6 000
Transportbreite	mm	3 000	3 000	3 000	3 000
Transporthöhe	mm	1 800		3 370	3 950
Gesamtlänge der Maschine ²	mm	9 450		9 500	9 550
Arbeitstiefe	mm	30─350	30─350	30─350	30─350
Anzahl der Schare	St.	7	10	11	15
Anzahl der Scheiben	St.	22		38	50
Durchmesser der Scheiben	mm	510 / 560	510 / 560	510 / 560	510 / 560
Anzahl der Scharreihen	St.	2	2	2	2
Scharabstand	mm	420	420	420	420
Abstand der Scharreihen	mm	1 720		2 140	2 190
Anzahl der Scheibenreihen	St.	2	2	2	2
Abstand der Scheiben	mm	240	240	240	240
Abstand der Scheibenreihen	mm	850	850	850	850
Entsicherungskraft der Schare	kg	450	450	450	450
Spannweite des Rahmens	mm	880	880	880	880
Durchmesser der Zuhäufelungsscheiben	mm	460	460	460	460
Arbeitsleistung	ha/h	2,2─3,4	3,2─4,8	3,6─5,4	4,8─7,2
Zugmittel ¹	kW HP	150─235 200─315		225─350 300─450	350─460 450─600
Arbeitsgeschwindigkeit	km/h	8─12	8─12	8─12	8─12
Maximale Hangzugänglichkeit	°	6	6	6	6
Reifenabmessung - Transport		19.0/45-17	19.0/45-17	550/45-22,5	550/45-22,5
Bremsentyp / Versorgung ³		Luft / Doppelleitung	Luft / Doppelleitung	Luft / Doppelleitung	Luft / Doppelleitung
Notwendiger Druck ³	kPa	5,5	5,5	5,5	5,5
Anzahl der Hydraulikkreisläufe / Druck	bar	4 / 200	5 / 200	5 / 200	5 / 200
Anzahl der Hydraulikkupplungen / Typ		8 / ISO 12,5	10 / ISO 12,5	10 / ISO 12,5	10 / ISO 12,5
Anforderung an die Traktoraufhängung		TBZ Kat. 3; untere Aufhängung K80; Auge Ø 50, 70 mm
Maschinengewicht ²	kg	4 700		8 100	10 200

¹ Empfohlenes Zugmittel; die tatsächliche Zugkraft kann in Abhängigkeit von der Bearbeitungstiefe, Bodenbedingungen, Neigung des Grundstücks, Verschleiß der Arbeitssegmenten und ihre Einstellung.
² Bei Maschinenvarianten mit Doppelwalze (DVR).
³ Alternative Hydraulikbremse/Betriebsdruck 130 ± 5 bar.
Transport / Bremssystem: Halten Sie die nationalen Vorschriften für den Transport de Maschinen nach den öffentlichen Straßen ein. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Falls Sie noch weitere Fragen haben, wenden Sie sich an unseren Handelsvertreter.

PS - aufgesattelte klappbare Maschine

Ausstatung

Fotogalerie

Video

Dateien

Gebrauchsanweisung

Kombinierter Grubber Triton

Kombinierter Grubber Triton 450 PS

Kombinierter Grubber Triton 600 PS

Zubehör

Walzen

Scheibenwalze SDR

Durchmesser	580 mm
Gewicht	220 kg/m

Doppelringwalze DRR

Durchmesser	680/680 mm
Gewicht	340 kg/m

LTX Walze

Durchmesser	586 mm
Gewicht	200 kg/m

V-Walze VR

Durchmesser	680 mm
Gewicht	175 kg/m

Rohrwalze TRS

Durchmesser	600 mm
Gewicht	100 kg/m

Doppel V-ringwalze DVR

Durchmesser	680/680 mm
Gewicht	290 kg/m

Sehr wichtig ist die richtige Wahl der hinteren Walze, von der die endgültige Bearbeitungsqualität erheblich abhängig ist. Die Walze wird den Boden rückverfestigen, krümeln und einebnen. Die Auswahl hängt vom Bodentyp und davon, wie die Maschine genutzt ist.

Walze	Rohrwalze TRS	Doppelringwalze DRR	LTX	Scheibenwalze SDR
Krümelung	●●○○	●●●○	●●○○	●●●○
Verdichtung	●●●○	●●●●	●●●●	●●●●
Tiefenführung	●●●○	●●●●	●●●●	●●●●
Vermeidung von Verstopfungen	●○○○	●●●●	●●●○	●●●○
Einsatz im Steinboden	●●●○	●●●○	●●●○	●●●○
Einsatz im Naßboden	●○○○	●●●●	●●●●	●●●●
Schwere Böden	●●○○	●●●●	●●●●	●●●●
Mittlere Böden	●●●○	●●●●	●●●●	●●●●
Leichte Böden	●●●●	●●●●	●●●○	●●●○

Walze	VR-Walze	Doppel V-ringwalze DVR
Krümelung	●●●○	●●●○
Verdichtung	●●●●	●●●●
Tiefenführung	●●●●	●●●●
Vermeidung von Verstopfungen	●●●●	●●●●
Einsatz im Steinboden	●●●○	●●●○
Einsatz im Naßboden	●●●●	●●●●
Schwere Böden	●●●●	●●●●
Mittlere Böden	●●●●	●●●●
Leichte Böden	●●●●	●●●●

Arbeitsmittel

Scheibe Ø 560 mm

Meißel 75 CARBIDE

Scharbreite	75 mm
Schardicke	15 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %

Meißel 75 MULTICARBIDE

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 150-400 %

Meißel 75 MULTICARBIDE PRO

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 200-500 %

Scheibe Ø 510 mm

Linker Flügel

Rechter Flügel

Meißel 40 CARBIDE

Scharbreite	40 mm
Schardicke	25 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %
Dieselkraftstoffverbrauch	- 10 %
