| 1 | Bearbeitungszone der Radspuren des Traktors: Die perfekte Lockerung der Spuren eliminiert ein ungleichmäßiges Aufgehen der Pflanzen nach der Saat. |
| 2 | Zone der grundlegenden Einebnung der Bodenoberfläche. Die präzise geebnete Bodenoberfläche ermöglicht die nachfolgende gleichmäßige Verdichtung und Lockerung des Saatbetts. |
| 3 | Zone der Vorverdichtung des Bodens durch die vordere Walze. Die vordere Walze zerkleinert die Brocken auf der Oberfläche, gleichzeitig verdichtet sie jedoch den Boden in der Tiefe und erneuert die Bodenkapillarität. |
| 4 | Zone der Erstellung des Saatbetts. Der Boden wird durch die Scharlockerungssektion in der eingestellten Tiefe gelockert. Die Tiefe sollte mit der zukünftigen Aussaattiefe identisch sein. Bei der Verwendung von Pfeilscharen kommt es zu einer ganzflächigen Unterschneidung und der Vernichtung von Unkräutern. |
| 5 | Zone der Einebnung von Brocken hinter der Scharlockerungssektion. |
| 6 | Zone der Nachverdichtung durch die hintere Walze. Die Walze zerkleinert fein Brocken und sichert die finale Verfestigung des Saatbetts so ab, dass die Bodenkapillarität vollständig erneuert wird. Das intensive Aufsteigen der Bodenfeuchtigkeit an die Oberfläche sichert ein gleichmäßiges Aufgehen der Pflanzen auch in einem trockeneren Zeitraum ab. |
| 7 | Zone der finalen Einebnung der Bodenoberfläche. Die hintere Schleppe sichert eine perfekte Ebene und eine minimale Brockenbildung für die nachfolgende Aussaat ab. |
Die Saatbettkombinationen Kompaktomat haben sich bei der Saatbettvorbereitung nach Pflug bewährt.
Die Breitraumvariante der Maschine Kompaktomat wird in den Arbeitsbreiten von 12,5 m und 15,7 m geliefert und ist für die riesigen Landwirtschaftsbetriebe bestimmt, die über die Traktoren mit einer Leistung von bis zu 600 PS verfügen.
Während nur einer Überfahrt wird der Boden ausgezeichnet für den Aussaat vorbereitet. Die Maschine kann zuverlässig die Feldoberfläche ausgezeichnet einebnen, die Schollen fein zerkleinern und ein gut verfestigtes Saatbett vorbereiten. Der perfekten Einebnung tragen ebenso die Schleppleisten bei, die auch sehr große Unebenheiten planieren und verteilen können.
Die Saatbettkombinationen Kompaktomat haben sich bei der Saatbettvorbereitung nach Pflug bewährt.
Die Breitraumvariante der Maschine Kompaktomat wird in den Arbeitsbreiten von 12,5 m und 15,7 m geliefert und ist für die riesigen Landwirtschaftsbetriebe bestimmt, die über die Traktoren mit einer Leistung von bis zu 600 PS verfügen.
Während nur einer Überfahrt wird der Boden ausgezeichnet für den Aussaat vorbereitet. Die Maschine kann zuverlässig die Feldoberfläche ausgezeichnet einebnen, die Schollen fein zerkleinern und ein gut verfestigtes Saatbett vorbereiten. Der perfekten Einebnung tragen ebenso die Schleppleisten bei, die auch sehr große Unebenheiten planieren und verteilen können.
Dank der hohen Arbeitsgeschwindigkeit erreicht man auch mit kleineren Arbeitsbreiten der Maschine Kompaktomat hohe Arbeitsleistungen. Wichtig dabei ist, dass dank der überlegten Konstruktion und dem vorteilhaften Gewicht genügt nur eine Überfahrt nach Pflug und Kompaktomat lässt ein nicht nur auf der Oberfläche aber auch im ganzen Profil perfekt bearbeitetes Feld hinter sich.

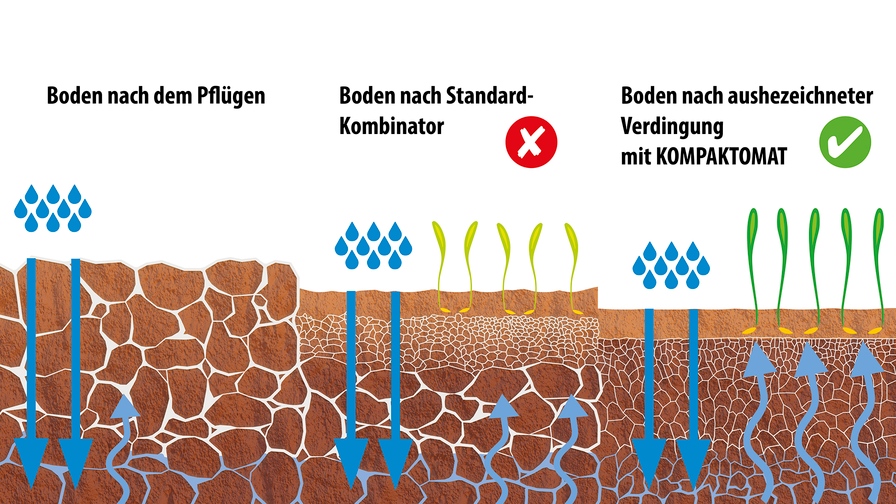

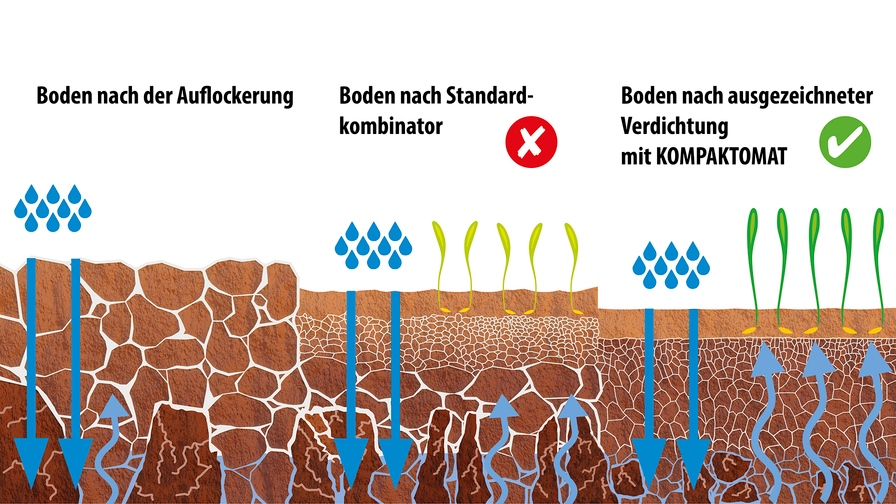

Kompaktomat führt während der Überfahrt einige Arbeitsschritte durch, während der die Oberfläche planiert und der Boden tief verdichtet wird. Im aufgelockerten Boden stellt sich die Kapillarität wider und das Saatbett wartet in der geforderten Tiefe auf die Samen. Die Schollen sind fein zerkleinert.
Auf Wunsch des Kunden kann Kompaktomat mit hydraulischer Einstellung der Tiefe der Scharsektion und der vorderen Schleppe ergänzt werden.
Die Bedienelemente der Saatbettkombination berücksichtigen maximale Sicherheit des Bedienpersonals. Einfache jedoch hochwertige Konstruktion hat nur minimale Anforderungen an die Instandhaltung.
Alle Varianten können für den Transport geklappt werden, um die höchste Transportbreite 3 m und höchste Transporthöhe 4 m nicht zu übersteigen. Das Zusammenklappen erfolgt hydraulisch und vollautomatisch.
Die veredelten hochfesten Materialien gemeinsam mit der Technologie eXtra STEEL line garantieren lange Lebensdauer unserer Maschinen auch unter den schwersten Bedingungen.
Dank der Mindestzahl der Einstellungs- und Schmierstellen, sind sowohl die Bedienung als auch die erforderliche Wartung einfach zu meistern.
Die großen Vorteile dieser Maschine sind ihre Mehrzweckfähigkeit und Einstellbarkeit, die hohe Arbeitsvariabilität mit sich bringen.
Die großen Vorteile dieser Maschine sind ihre Mehrzweckfähigkeit und Einstellbarkeit, die hohe Arbeitsvariabilität mit sich bringen.
Unterschiede zwischen den einzelnen Sektionen sind der Karte Zubehör zu entnehmen.
| Technische Parameter | Einheiten | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Arbeitsbreite | mm | 12 500 | 15 700 |
| Transportbreite | mm | 3 000 | 3 000 |
| Transporthöhe 2 | mm | 3 500 | 3 500 |
| Gesamtlänge der Maschine 2 | mm | 11 300 | 11 300 |
| Arbeitstiefe | mm | 0–100 | 0–100 |
| Scharzahl - Gänsefuß AL Scharzahl - Meißel CF Scharzahl - Gänsefuß AP |
Stck. | 53 119 53 |
67 149 67 |
| Arbeitsleistung | ha/h | 12–15 | 13–20 |
| Zugmittel 1 | kW HP |
243 330 |
316 430 |
| Arbeitsgeschwindigkeit | km/h | 10–14 | 10–14 |
| Höchste Transportgeschwindigkeit 4 | km/h | 25 | 25 |
| Höchste Neigungsfähigkeit | ° | 6 | 6 |
| Reifenabmessungen - Transport | 19,0/45-17 | 19,0/45-17 | |
| Bremsentyp / Steuerung 3 | Luft / zwei Schläuche | Luft / zwei Schläuche | |
| Erforderlicher Druck 3 | kPa | 8,5 | 8,5 |
| Abmessungen der Bremsen | 300/60 | 300/60 | |
| Zahl der Hydraulikkreise / Druck | bar | 4–6 / 200 | 5–7 / 200 |
| Zahl der Hydrokupplungen / Typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Anforderung an die Aufhängung des Traktors |
mm | 600–650 | 600–650 |
| Anforderung an die Aufhängung des Traktors | mm | untere Aufhängung K80; Öse Ø 50, 70 mm | |
| Achsbelastung | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Gewicht der Maschine 2 | kg | 10 500 | 12 500 |
| Technische Parameter | Einheiten | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Arbeitsbreite | mm | 12 500 | 15 700 |
| Transportbreite | mm | 3 000 | 3 000 |
| Transporthöhe 2 | mm | 3 750 | 3 750 |
| Gesamtlänge der Maschine 2 | mm | 11 550 | 11 550 |
| Arbeitstiefe | mm | 0–100 | 0–100 |
| Scharzahl - Gänsefuß AL Scharzahl - Meißel CF Scharzahl - Gänsefuß AP Scharzahl - Gänsefuß AL4 |
Stck. | 53 119 53 95 |
67 149 67 118 |
| Arbeitsleistung | ha/h | 12–15 | 13–20 |
| Zugmittel 1 | kW HP |
243 330 |
316 430 |
| Arbeitsgeschwindigkeit | km/h | 10–14 | 10–14 |
| Höchste Transportgeschwindigkeit 4 | km/h | 25 | 25 |
| Höchste Neigungsfähigkeit | ° | 6 | 6 |
| Reifenabmessungen - Transport | 19,0/45-17 | 19,0/45-17 | |
| Bremsentyp / Steuerung 3 | Luft / zwei Schläuche | Luft / zwei Schläuche | |
| Erforderlicher Druck 3 | kPa | 8,5 | 8,5 |
| Abmessungen der Bremsen | 300/60 | 300/60 | |
| Zahl der Hydraulikkreise / Druck | bar | 4–6 / 200 | 5–7 / 200 |
| Zahl der Hydrokupplungen / Typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Anforderung an die Aufhängung des Traktors |
mm | 600–650 | 600–650 |
| Anforderung an die Aufhängung des Traktors | mm | untere Aufhängung K80; Öse Ø 50, 70 mm | |
| Achsbelastung | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Gewicht der Maschine 2 | kg | 11 200 | 13 500 |
1 Empfohlenes Zugmittel; die tatsächliche Zugkraft kann in Abhängigkeit von der Bearbeitungstiefe, Bodenbedingungen, Neigung des Grundstücks, Verschleiß der Arbeitssegmenten und ihre Einstellung.
2 Gewicht der Maschinenvariante: vordere Leistenwalze, AP-Sektion, hintere Crosskill-Walze mit Schleppe.
3 Alternative des Bremsentyps: hydraulisch, Druck 130 ± 5 bar (für den französischen Markt bestimmt).
4 Transport / Bremssystem Halten Sie die nationalen Vorschriften für den Transport de Maschinen nach den öffentlichen Straßen ein. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Falls Sie noch weitere Fragen haben, wenden Sie sich an unseren Handelsvertreter.
| Durchmesser | 400 mm |
| Gewicht | 133 kg/m |
Kann nur als hintere Walze eingesetzt werden.
Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung.
| Durchmesser | 400 mm |
| Gewicht | 185 kg/m |
Kann nur als hintere Walze eingesetzt werden.
Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung. Noch intensivere Krümelung der Schollen als Crosskill-Walze.
| Durchmesser | 400 mm |
| Gewicht | 70 kg/m |
Kann sowohl als vordere als auch hintere Walze eingesetzt werden.
Zuverlässige Krümelung der Schollen. Für nasse Böden geeignet.
| Durchmesser | 400 mm |
| Gewicht | 63 kg/m |
Kann sowohl als vordere als auch hintere Walze eingesetzt werden-
Zuverlässige Krümelung der Schollen. Nicht für nasse Böden geeignet.
| Durchmesser | 400 mm |
| Gewicht | 115 kg/m |
Kann sowohl als vordere als auch hintere Walze eingesetzt werden.
Für alle Bodenarten geeignet, gute Tiefenführung, auch für feuchtere Böden geeignet.
Von der richtigen Wahl der hinteren Walze hängt in erheblichem Maße die endgültige Bodenbearbeitungsqualität ab. Der Typ ist entsprechend dem Boden und Art der Nutzung der Maschine zu wählen.
| Walze | Crosskill-Walz CR |
Doppel-Crosskill-Walze DCR |
Leistenwalze BR |
Leistenspiralwalze SB |
Ringwalze RR |
|---|---|---|---|---|---|
| Krümelung | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Verfestigen | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Tiefenführung | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Beständigkeit gegen Verstopfung | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Einsatz auf den Steinböden | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Einsatz auf den nassen Böden | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Schwere Böden | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Mittlere Böden | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Leichte Böden | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Für Sektionen AL / AP.
Für Sektionen CF.
Für Sektionen CF.
Die 2-reihige Scharsektion ist mit den Gänsefußscharen in einer Breite von 25 cm versehen. Jede Schar ist mit der Blattfeder gesichert. Diese Scharsektion ist für die leichteren Böden ohne Pflanzenreste geeignet. Hinter den Scharen ist standardmäßiges höhenverstellbares Leitbleich angeordnet.
Die 4-reihige Scharsektion ist mit schmalen Meißeln in einer Breite von 3,5 cm bestückt. Diese Scharsektion bewährt sich in schweren Böden oder im Frühling, wenn die nasse Bodenschichten zur Oberfläche nicht gelangen sollen. Hinter den Scharen befindet sich eine Schleppleiste.
Universale 2-reihige Scharsektion ist mit den Gänsefußscharen in einer Breite von 25 cm versehen. Die Scharstielgeometrie verbessert den Durchgang für Pflanzenreste. Diese Scharsektion ist deshalb für die Grundstücke mit hoher Menge der zerkleinerten Pflanzenreste geeignet. Hinter den Scharen ist standardmäßiges höhenverstellbares Leitbleich angeordnet.
| Sektion | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Zahl der Scharreihen (Stck.) / Reihenabstand (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Schleppe hinter den Scharen | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Vollflächige Bearbeitung | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Eignung für leichte Böden | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Eignung für mittlere Böden | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Eignung für schwere Böden | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Einsatz auf den Steinböden | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Eignung für nasse Böden | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Beständigkeit gegen Verstopfung | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Die Sektion ist für die Kompaktomat LONG bestimmt. Dank der erweiterten Teilung zeichnet sie sich durch eine höhere Durchlassfähigkeit aus.
Automatisch entsicherter Lockerer der Traktorspuren mit Gänsefußschar. Geeignet für leichtere Böden, wo keine Gefahr von "Herausziehen" der feuchten Schollen zur Oberfläche besteht.
Automatisch entsicherter Lockerer der Traktorspuren mit Meißelschar. Geeignet für schwerere Böden, wo Gefahr von "Herausziehen" der feuchten Schollen zur Oberfläche besteht.
Automatisch entsicherte Schleppe, gezackte Profil. Robuste Konstruktion für präzise Einebnung von Grobfurchen.
FL = feste Schleppe mechanisch, FH = feste Schleppe hydraulisch.
Passive Einebnung des Bodens nach der Rückverfestigungswalze. Kann gemeinsam mit allen Typen von hinteren Walzen eigesetzt werden.
Drehanschläge für aggressivere Einstellung des hinteren Planierbalkens.
Aktive Krümelung von restlichen Schollen nach der Rückverfestigungswalze.
Aktive Krümelung von restlichen Schollen nach der Rückverfestigungswalze.
Öse für untere Aufhängung Ø 50mm oder Ø 70 mm Senkrechte Belastung der Zugöse max 3 000 kg.
Öse für die untere Aufhängung K80. Senkrechte Belastung der Zugöse max 3 000 kg.
Steigerung der Produktivität:
Kann nachträglich auch an älteren Maschinen installiert werden.
Steigerung der Produktivität:
Kann nachträglich auch an älteren Maschinen installiert werden.
