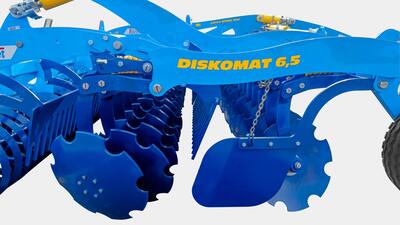

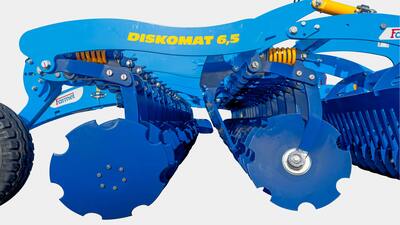

| 1 | Ganzflächige Bearbeitungszone. Die zweireihige Scheibensektion mit aggressiver Geometrie sichert eine perfekte ganzflächige Unterschneidung bis in eine Tiefe von 6–18 cm mit einer intensiven Durchmischung der Pflanzenreste. Die Scheibensektion verteilt auch ausgezeichnet Berge von Pflanzenresten auf einer größeren Fläche. |

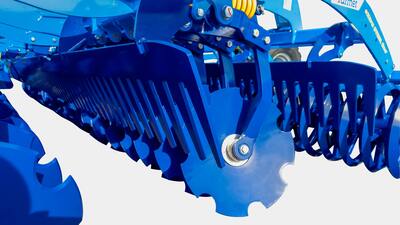

| 2 | Die Abweiser hinter den Scheiben erhöhen die Zerkleinerung des Bodens und die Einarbeitung von Pflanzenresten. |

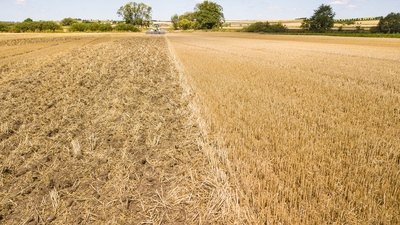

| 3 | Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab. |

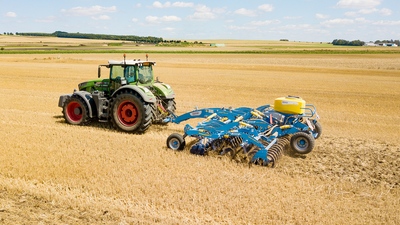

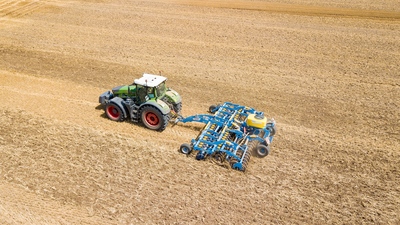

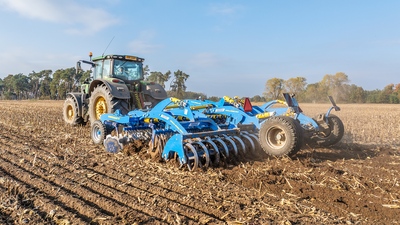

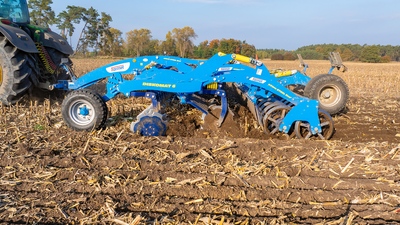

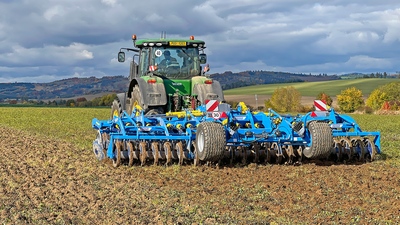

Die Kurzscheibenegge Diskomat ist für verschiedene Bodenbearbeitungsarten einsetzbar. Sie ist sowohl für klassischen Stoppelsturz nach Ernte von verschiedenen Früchten bis die Tiefe von 18 cm als auch für andere Bodenbearbeitung geeignet.
Der größte Anwendungsvorteil des Maschinenkonzepts ist der allgemein bekannte Planiereffekt. Die Kurzscheibenegge ist damit auch für die Saatbettvorbereitung geeignet, wo die gute Einebnung der Fläche und hochwertige Bodenbearbeitung sehr wichtig sind.
Die einzigartige Konstruktion und Design unterscheiden die Kurzscheibenegge Diskomat von anderen ähnlichen Maschinen, dasselbe gilt für Lösung der einzelnen technischen Knotenpunkte und Anwendung von speziellen Materialtechnologien. Der Grund dafür sind die sehr kompakten Abmessungen (insbesondere für den Straßentransport), sehr niedriges Gewicht und seine Verteilung auf die einzelnen Arbeitsorgane und vor allem sehr niedrige Anforderungen an die Instandhaltung. Die Konstruktion der Kurzscheibenegge erfüllt sämtliche Sicherheitsanforderungen und Vorschriften, die für die Zulassung der Maschine für die Straße nötig sind.

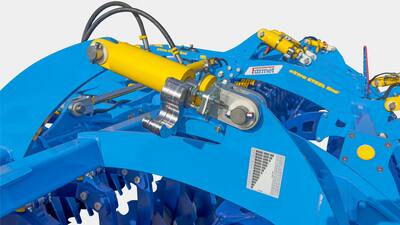

Hoher Wert ist auf den Design und Ergonomie der Kurzscheibenegge gelegt. Sämtliche Einstellungsknoten sind dem Bedienpersonal gut zugänglich und erfüllen strenge Sicherheitsanforderungen. Die meisten Bedienungselemente arbeiten hydraulisch, sodass die Regelung direkt vom Fahrersitz in der Traktorkabine erledigt werden kann. Die Kurzscheibenegge zeichnet sich insbesondere durch fast anspruchslose Wartung aus. Im Vergleich mit den Maschinen unserer Wettbewerber sind die Zahl der Schmierstelle und die Schmierhäufigkeit erheblich reduziert - die meisten Knoten sind vollständig wartungsfrei während der ganzen Lebensdauer.

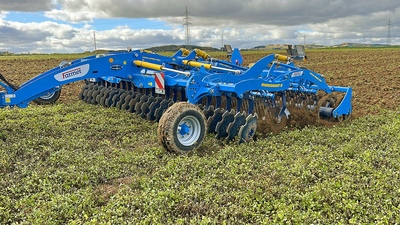

Die hintere Walze kann in Abhängigkeit von den Bodenverhältnissen wählen. Ein Bestandteil der Doppelreifenwalze ist die integrierte Transportachse mit gebremsten Rädern. Die Anordnung der Achse gewährleistet die günstige Lage des Maschinenschwerpunkts bei der Arbeit und maximalen Druck auf die einzelnen Scheibenreihen. Das ist für zuverlässige Arbeit der Maschine auch unter den schweren Bodenbedingungen und bei hoher Arbeitsgeschwindigkeit von großer Bedeutung.
Die Kurzscheibenegge Diskomat ist für verschiedene Bodenbearbeitungsarten einsetzbar. Sie ist sowohl für klassischen Stoppelsturz nach Ernte von verschiedenen Früchten bis die Tiefe von 18 cm als auch für andere Bodenbearbeitung geeignet.
Der größte Anwendungsvorteil des Maschinenkonzepts ist der allgemein bekannte Planiereffekt. Die Kurzscheibenegge ist damit auch für die Saatbettvorbereitung geeignet, wo die gute Einebnung der Fläche und hochwertige Bodenbearbeitung sehr wichtig sind.
Die einzigartige Konstruktion und Design unterscheiden die Kurzscheibenegge Diskomat von anderen ähnlichen Maschinen, dasselbe gilt für Lösung der einzelnen technischen Knotenpunkte und Anwendung von speziellen Materialtechnologien. Der Grund dafür sind die sehr kompakten Abmessungen (insbesondere für den Straßentransport), sehr niedriges Gewicht und seine Verteilung auf die einzelnen Arbeitsorgane und vor allem sehr niedrige Anforderungen an die Instandhaltung. Die Konstruktion der Kurzscheibenegge erfüllt sämtliche Sicherheitsanforderungen und Vorschriften, die für die Zulassung der Maschine für die Straße nötig sind.
Hoher Wert ist auf den Design und Ergonomie der Kurzscheibenegge gelegt. Sämtliche Einstellungsknoten sind dem Bedienpersonal gut zugänglich und erfüllen strenge Sicherheitsanforderungen. Die meisten Bedienungselemente arbeiten hydraulisch, sodass die Regelung direkt vom Fahrersitz in der Traktorkabine erledigt werden kann. Die Kurzscheibenegge zeichnet sich insbesondere durch fast anspruchslose Wartung aus. Im Vergleich mit den Maschinen unserer Wettbewerber sind die Zahl der Schmierstelle und die Schmierhäufigkeit erheblich reduziert - die meisten Knoten sind vollständig wartungsfrei während der ganzen Lebensdauer.
Die hintere Walze kann in Abhängigkeit von den Bodenverhältnissen wählen. Ein Bestandteil der Doppelreifenwalze ist die integrierte Transportachse mit gebremsten Rädern. Die Anordnung der Achse gewährleistet die günstige Lage des Maschinenschwerpunkts bei der Arbeit und maximalen Druck auf die einzelnen Scheibenreihen. Das ist für zuverlässige Arbeit der Maschine auch unter den schweren Bodenbedingungen und bei hoher Arbeitsgeschwindigkeit von großer Bedeutung.
Die veredelten hochfesten Materialien gemeinsam mit der Technologie eXtra STEEL line garantieren lange Lebensdauer unserer Maschinen auch unter den schwersten Bedingungen.
Dank der Mindestzahl der Einstellungs- und Schmierstellen, sind sowohl die Bedienung als auch die erforderliche Wartung einfach zu meistern.
Die großen Vorteile dieser Maschine sind ihre Mehrzweckfähigkeit und Einstellbarkeit, die hohe Arbeitsvariabilität mit sich bringen.
| Technische Parameter | Einheiten | Diskomat 5 PS | Diskomat 6 PS | Diskomat 6,5 PS W | Diskomat 8 PS | Diskomat 8,5 PS W |
|---|---|---|---|---|---|---|
| Arbeitsbreite | mm | 5 000 | 6 000 | 6 300 | 7 800 | 8 300 |
| Transportbreite | mm | 3 000 | 3 000 | 3 250 | 3 000 | 3 750 |
| Transporthöhe | mm | 3 300 | 3 650 | 4 000 | 4 000 | 4 000 |
| Gesamtlänge der Maschine | mm | 6 600 | 6 600 | 6 600 | 6 600 | 7 250 |
| Arbeitstiefe | mm | 60─180 | 60─180 | 60─180 | 60─180 | 60─180 |
|
Scheibenzahl - vordere Reihe |
Stck. | 20 20 |
24 24 |
25 25 |
30 30 |
33 33 |
| Scheibendurchmesser | mm | 620 | 620 | 620 | 620 | 620 |
| Arbeitsleistung | ha/h | 5─7,5 | 6─9 | 6,3─9,5 | 8─12 | 8,5─13 |
| Zugmittel 1 | kW HP |
150─220 205─300 |
180─260 245─355 |
190─270 260─370 |
240─300 325─410 |
260─330 350─450 |
| Arbeitsgeschwindigkeit | km/h | 10─15 | 10─15 | 10─15 | 10─15 | 10─15 |
| Höchste Transportgeschwindigkeit 5 | km/h | 20 | 20 | 20 | 20 | 20 |
| Höchste Neigungsfähigkeit | ° | 6 | 6 | 6 | 6 | 6 |
| Reifenabmessungen - Transport 4 | 19.0/45-17 10.0/75-15,3 |
19.0/45-17 10.0/75-15,3 |
520/50 R17 | 19.0/45-17 10.0/75-15,3 |
520/50 R17 | |
| Bremsentyp / Steuerung 3 | Luft / zwei Schläuche | Luft / zwei Schläuche | Luft / zwei Schläuche | Luft / zwei Schläuche | Luft / zwei Schläuche | |
| Erforderlicher Druck 3 | kPa | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Zahl der Hydraulikkreise / Druck | bar | 3 / 200 2 / 200 4 |
3 / 200 2 / 200 4 |
3 / 200 2 / 200 4 |
3 / 200 2 / 200 4 |
3 (4) / 200 2 / 200 4 |
| Zahl der Hydrokupplungen / Typ | 6 / ISO 12,5 4 / ISO 12,5 4 |
6 / ISO 12,5 4 / ISO 12,5 4 |
6 / ISO 12,5 4 / ISO 12,5 4 |
6 / ISO 12,5 4 / ISO 12,5 4 |
6 / ISO 12,5 4 / ISO 12,5 4 |
|
| Anforderungen auf die Aufhängung des Traktors | TBZ Kat. 3 | TBZ Kat. 3 | TBZ Kat. 3 | TBZ Kat. 3 | TBZ Kat. 3 | |
| Gewicht der Maschine 2 | kg | 6 200 | 6 950 | 7 850 | 8 660 | 10 000 |
1 Empfohlenes Zugmittel; die tatsächliche Zugkraft kann in Abhängigkeit von der Bearbeitungstiefe, Bodenbedingungen, Neigung des Grundstücks, Verschleiß der Arbeitssegmenten und ihre Einstellung.
2 Gewicht der Maschine mit der Doppelwalze.
3 Alternative der Hydraulikbremse / Betriebsdruck 130 ± 5 bar.
4 Gilt für die Doppelreifenwalze.
5 Transport / Bremssystem: Halten Sie die nationalen Vorschriften für den Transport de Maschinen nach den öffentlichen Straßen ein. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Falls Sie noch weitere Fragen haben, wenden Sie sich an unseren Handelsvertreter.
PS – aufgesattelte klappbare Maschine
PS W – aufgesattelte klappbare Maschine, Transportbreite mehr als 3 Meter
| Durchmesser | 580 mm |
| Gewicht | 220 kg/m |
| Durchmesser | 540/540 mm |
| Gewicht | 195 kg/m |
| Durchmesser | 400/350 mm |
| Gewicht | 180 kg/m |
| Durchmesser | 520 mm |
| Gewicht | 160 kg/m |
| Durchmesser | 600 mm |
| Gewicht | 175 kg/m |
| Durchmesser | 550/550 mm |
| Gewicht | 180 kg/m |
| Durchmesser | 600 mm |
| Gewicht | 100 kg/m |
Von der richtigen Wahl der hinteren Walze hängt in erheblichem Maße die endgültige Bodenbearbeitungsqualität ab. Die Walze wird den Boden rückverfestigen, zerkrümeln und einebnen. Der Typ ist entsprechend dem Boden und Art der Nutzung der Maschine zu wählen.
| Walze | Rohrwalze TRS |
Doppelwalze DR |
Ringwalze RR |
Doppelringwalze DRR |
|---|---|---|---|---|
| Krümelung | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Verfestigen | ●●●○ | ●●●○ | ●●●● | ●●●● |
| Tiefenführung | ●●●○ | ●●●● | ●●●● | ●●●● |
| Beständigkeit gegen Verstopfung | ●○○○ | ●●●○ | ●●●● | ●●●● |
| Einsatz auf den Steinböden | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
| Einsatz auf den nassen Böden | ●○○○ | ●●○○ | ●●●● | ●●●● |
| Schwere Böden | ●●○○ | ●●●● | ●●●● | ●●●● |
| Mittlere Böden | ●●●○ | ●●●● | ●●●● | ●●●● |
| Leichte Böden | ●●●● | ●●●● | ●●●● | ●●●● |
| Walze | Scheibenwalze SDR |
VR-Walze | Doppel V-ringwalze DVR |
|---|---|---|---|
| Krümelung | ●●●○ | ●●●○ | ●●●○ |
| Verfestigen | ●●●● | ●●●● | ●●●● |
| Tiefenführung | ●●●● | ●●●● | ●●●● |
| Beständigkeit gegen Verstopfung | ●●●○ | ●●●● | ●●●● |
| Einsatz auf den Steinböden | ●●●○ | ●●●○ | ●●●○ |
| Einsatz auf den nassen Böden | ●●●● | ●●●● | ●●●● |
| Schwere Böden | ●●●● | ●●●● | ●●●● |
| Mittlere Böden | ●●●● | ●●●● | ●●●● |
| Leichte Böden | ●●●○ | ●●●● | ●●●● |

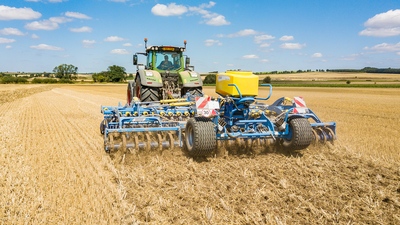

Aussaat von feinem Saatgut.
