Combinator pregătire pat germinativ Kompaktomat MAX

Combinator pregătire pat germinativ Kompaktomat MAX



Combinator pregătire pat germinativ Kompaktomat MAX

Tehnologie

1 Scormonitori urma tractor. Scarificare perfecta a urmelor tractorului impiedica aparitia neuniforma a plantelor dupa semanare.
2 Sectia de tasare a solului. Tasarea precisa a suprafetei solului permite consolidarea ulterioara si semanarea eficienta.
3 Sectia de pre-consolidare a solului prin rulou frontal. Ruloul frontal asigura maruntirea bulgarilor de pamant de la suprafata dar, in acelasi timp, consolideaza si reface capilaritatea solului.
4 Patul germinativ. Solul este prelucrat de catre brazdare pana la adancimea selectata. Adancimea ar trebui sa fie setata la aceleasi cote ce vor fi folosite si la insamantare. Brazdarele sageata permit taierea pe intreaga suprafata si un control bun asupra buruienilor.
5 Sectia de reglare a adancimii in spatele sectiei cu brazdare.
6 Sectia de consolidare a solului cu ruloul pozitionat in spate. Ruloul marunteste fin bulgarii si asigura o consolidare finala a patului germinativ pentru o restaurare completa a capilaritatii solului. Cresterea umiditatii solului prin capilaritate intensa asigura incoltirea plantelor chiar si in sezon secetos.
7 Sectia de nivelare finala. Bara din spate are rolul de a aduce solul la un nivel optim, cu cat mai putini bulgari, pregatit pentru insamantare ulterioara.

Combinatoarele de pregătire a patului germinativ Kompaktomat sunt nişte utilaj consacrate, destinate pentru pregătirea solului după arat, înainte de semănat.

lăţime de lucru până la 15,7 m

Varianta de utilaj Kompaktomat cu lăţime de lucru mare este fabricată cu lăţimi de lucru de 12,5 m şi 15,7 m şi este destinată pentru întreprinderile agricole mari, utilate cu tractoare cu putere de până la 600 cai.

Nivelează foarte bine suprafaţa, mărunţeşte fin bulgării de pământ

Solul este prelucrat perfect în stadiul necesar însămânțării plantelor numai printr-o singură trecere. Avantajele utilajului constă din nivelarea perfectă a suprafeţei de teren, mărunţirea bulgărilor şi crearea unui pat germinativ bine tasat. Terenul este nivelat perfect şi datorită patinelor, care sunt în măsură să niveleze şi să uniformizeze şi denivelări foarte mari.

Combinatoarele de pregătire a patului germinativ Kompaktomat sunt nişte utilaj consacrate, destinate pentru pregătirea solului după arat, înainte de semănat.

lăţime de lucru până la 15,7 m

Varianta de utilaj Kompaktomat cu lăţime de lucru mare este fabricată cu lăţimi de lucru de 12,5 m şi 15,7 m şi este destinată pentru întreprinderile agricole mari, utilate cu tractoare cu putere de până la 600 cai.

Nivelează foarte bine suprafaţa, mărunţeşte fin bulgării de pământ

Solul este prelucrat perfect în stadiul necesar însămânțării plantelor numai printr-o singură trecere. Avantajele utilajului constă din nivelarea perfectă a suprafeţei de teren, mărunţirea bulgărilor şi crearea unui pat germinativ bine tasat. Terenul este nivelat perfect şi datorită patinelor, care sunt în măsură să niveleze şi să uniformizeze şi denivelări foarte mari.

Pregătirea a solului pentru semănatul plantelor, printr-o singură trecere

Datorită vitezei de lucru mari, chiar şi cu o lăţime de lucru mai mică a utilajului Kompaktomat, se pot atinge performanţe foarte bune. Important este şi faptul că, datorită construcţiei ingenioase şi greutăţii rezonabile, Kompaktomat poate pregăti solul pentru arat printr-o singură trecere, astfel încât solul să fie prelucrat atât la suprafaţă cât şi pe întreg orizontul.

Kompaktomat execută în timpul unei treceri mai multe operaţiuni, în decursul cărora suprafaţa solului este nivelată şi tasată pe adâncime. Se reînnoieşte capilaritatea în solul scarificat şi patul germinativ este format la adâncimea solicitată. Bulgării de pământ sunt mărunţiţi fin.

Operare simplă

La cererea clienţilor, acest combinator poate fi echipat cu reglare hidraulică a adâncimii secţiei cu brăzdare şi cu reglare hidraulică a patinei frontale.

Cerinţe minime privind întreţinerea

Elementele de control ale acestui combinator pregătire pat germinativ sunt concepute astfel încât să asigure un maxim de securitate pentru lucrători. Construcţia simplă şi de calitate necesită cerinţe minime privind întreţinerea.

Transportul pe căile de comunicaţii terestre nu este o problemă

Toate variantele sunt rabatabile pentru transport, astfel încât să nu depăşească lăţimea de transport maximă de 3 metri şi înălţimea de transport maximă de 4 metri. Rabatarea este hidraulică şi complet automată.

GREŞIT
În cazul unei prelucrări neuniforme a solului, plantele pot să încolţească incorect şi neuniform.
CORECT
Prelucrarea uniformă a solului cu combinator pregătire pat germinativ Kompaktomat, este decisivă pentru încolţirea uniformă a plantelor.

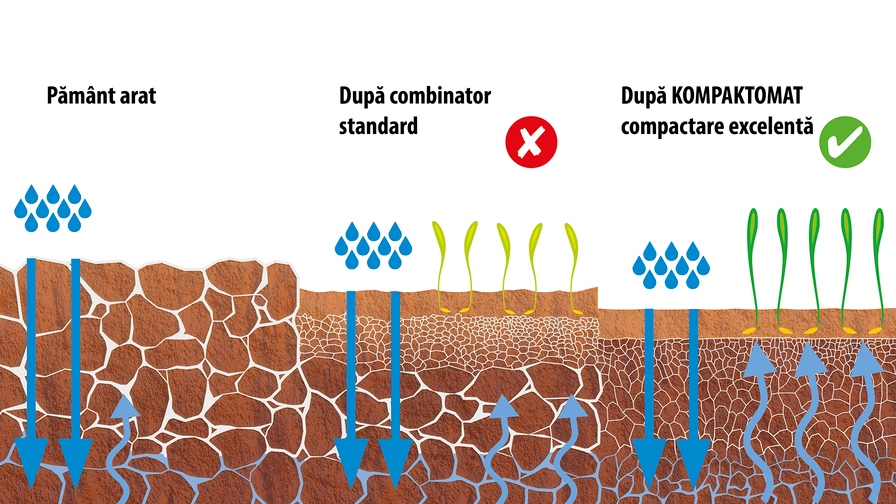

Compactare excelentă → asigură infiltrarea și scurgerea apei

Lucrări cu performanţe mari şi calitate înaltă

  • 7 operaţiuni executate printr-o singură trecere.
  • Viteză de lucru mare de până la 10 - 14 km/oră.
  • Tasarea regresivă excelentă şi refacerea capilarităţii solului garantează o încolţire uniformă.
  • Reglarea cu precizie a adâncimii brăzdarelor asigură o pregătire perfectă a patului germinativ pentru orice cultură.
  • Asigurarea automată a brăzdarelor asigură o exploatare fără probleme.
  • Excelent efectul de netezire a denivelărilor de pe câmp.
  • 7 operaţiuni executate printr-o singură trecere.
  • Viteză de lucru mare de până la 10 - 14 km/oră.
  • Tasarea regresivă excelentă şi refacerea capilarităţii solului garantează o încolţire uniformă.
  • Reglarea cu precizie a adâncimii brăzdarelor asigură o pregătire perfectă a patului germinativ pentru orice cultură.
  • Asigurarea automată a brăzdarelor asigură o exploatare fără probleme.
  • Excelent efectul de netezire a denivelărilor de pe câmp.

Tehnică

Combinator pregătire pat germinativ Kompaktomat MAX

  1. Prăşitoare de urmă pentru roţile tractorului, pentru ridicarea solului tasat.
  2. Patină frontală pentru nivelarea brută a suprafeţei de teren.
  3. Tăvălug frontal pentru zdrobirea brută a bulgărilor de pământ.
  4. Secţia de lucru cu brăzdare taie şi scarifică solul.
  5. Patina centrală nivelează solului scarificat şi îl direcţionează sub tăvălugul posterior.
  6. Tăvălug posterior pentru prelucrarea fină a solului.
  7. Patină posterioară pentru nivelarea finală a solului.

Construcţie robustă

Materialele nobile de înaltă duritate, în combinaţie cu tehnologia eXtra STEEL line, sunt o garanţie a unei durate de viaţă lungă a utilajelor, chiar şi în cele mai grele condiţii.

Materiale de înaltă duritate
Îmbinările cheie sunt fabricate din materiale nobile de înaltă duritate, care asigură o durată de exploatare lungă. Cadru dimensionat puternic.
Patină frontală robustă
Patina frontală asigură dislocarea straturilor superioare de sol fertil.
Asigurarea brăzdarelor
Brăzdare asigurate în mod automat.

Operare simplă

Datorită unui număr minim de puncte de reglare şi de lubrifiere, operarea, controlul şi întreţinerea ulterioară sunt operaţiuni foarte simple, care pot fi executate de oricine.

  • Minim de puncte de reglare.
  • Minim de puncte de lubrifiere.
Patină frontală
Reglarea înălţimi patinei frontale.
Patină după brăzdare
Reglarea înălţimi patinei aflate în urma brăzdarelor săgeată.
Adâncime de lucru
Reglarea adâncimii de lucru a brăzdarelor.

Construcţie a utilajului ingenios concepută

Avantajele construcţiei acestui utilaj sunt multifuncţionalitatea şi adaptabilitatea, care permit o variabilitate mare în timpul lucrului.

Rabatarea pentru transport permite:

  • Rabatarea la dimensiuni de transport compacte.
  • Acest lucru asigură un transport şi o manipulare fără probleme pe drumurile publice normale.

Avantajele construcţiei acestui utilaj sunt multifuncţionalitatea şi adaptabilitatea, care permit o variabilitate mare în timpul lucrului.

Rabatarea pentru transport permite:

  • Rabatarea la dimensiuni de transport compacte.
  • Acest lucru asigură un transport şi o manipulare fără probleme pe drumurile publice normale.

Posibilitate de a alege din mai multe tipuri de secţii cu brăzdare

Diferenţele dintre secţiile individuale sunt descrise detaliat în secţiunea Accesorii

Secţia AL
Secţia CF
Secţia AP

Parametri

Parametri tehnici Unităţi Kompaktomat
K 1250 MAX
Kompaktomat
K 1570 MAX
Lăţime de lucru mm 12 500 15 700
Lăţime de transport mm 3 000 3 000
Înălţime de transport mm  3 500 3 500
Lungimea totală a utilajului mm 9 550 9 550
Adâncime de lucru mm 0–100 0–100
Număr de brăzdare - săgeată AL
Număr de brăzdare - săgeată CF
Număr de brăzdare - săgeată AP
Număr de brăzdare - săgeată AL4
buc. 53
119
53
67
149
67
Randament de lucru ha/oră 12–15 13–20
Tractor 1 kW
HP
243
330
316
430
Viteză de lucru km/oră 10–14 10–14
Viteză maximă de transport 4 km/oră 20 20
Accesibilitate maximă în pantă ° 6 6
Dimensiuni anvelope - transport   19,0/45-17 19,0/45-17
Tip frână / distribuţie 3   pneumatică / cu două furtunuri pneumatică / cu două furtunuri
Presiune necesară 3 kPa 8,5 8,5
Dimensiuni frâne   300/60 300/60
Număr de circuite hidraulice / presiune bar  4–6 / 200 5–7 / 200
Număr de cuple rapide / tip    8–12 / ISO 12,5 10–14 / ISO 12,5

Cerinţe pentru disp. de remorcare al tractorului
Înălţime suspendare inferioară

mm 600–650 600–650
Cerinţe pentru disp. de remorcare al tractorului mm suspendare inferioară K80; ochi Ø 50, 70 mm
Solicitarea osiei kg 4 350 / 4 350 5 000 / 5 000
Greutate utilaj 2 kg 10 500 12 500

Combinator pregătire pat germinativ Kompaktomat MAX LONG

Parametri tehnici Unităţi Kompaktomat
K 1250 MAX LONG
Kompaktomat
K 1570 MAX LONG
Lăţime de lucru mm 12 500 15 700
Lăţime de transport mm 3 000 3 000
Înălţime de transport mm 3 500 3 500
Lungimea totală a utilajului mm 9 800 9 800
Adâncime de lucru mm 0–100 0–100
Număr de brăzdare - săgeată AL
Număr de brăzdare - săgeată CF
Număr de brăzdare - săgeată AP
buc. 53
119
53
95
67
149
67
118
Randament de lucru ha/oră 12–15 13–20
Tractor 1 kW
HP
243
330
316
430
Viteză de lucru km/oră 10–14 10–14
Viteză maximă de transport 4 km/oră 20 20
Accesibilitate maximă în pantă ° 6 6
Dimensiuni anvelope - transport   19,0/45-17 19,0/45-17
Tip frână / distribuţie 3   pneumatică / cu două furtunuri pneumatică / cu două furtunuri
Presiune necesară 3 kPa 8,5 8,5
Dimensiuni frâne   300/60 300/60
Număr de circuite hidraulice / presiune bar  4–6 / 200 5–7 / 200
Număr de cuple rapide / tip    8–12 / ISO 12,5 10–14 / ISO 12,5

Cerinţe pentru disp. de remorcare al tractorului
Înălţime suspendare inferioară

mm 600–650 600–650
Cerinţe pentru disp. de remorcare al tractorului mm suspendare inferioară K80; ochi Ø 50, 70 mm
Solicitarea osiei kg 4 600 / 4 600 5 350 / 5 350
Greutate utilaj 2 kg 11 200 13 500


1 Tractorul recomandat, rezistenţa efectivă la tracţiune, poate varia considerabil în funcţie de adâncimea de prelucrare, de condiţiile de sol, de panta terenului, de uzura organelor de lucru şi de modul în care acestea sunt reglate.
2 Greutatea utilajului în funcţie de variantă: tăvălug cu bare frontal, secţia AL, tăvălug posterior crosskill cu patină.
3 Tipuri de frână alternative/ presiune de lucru 130±5 bari (destinat pentru piaţa din Franţa).
4 Transport / sistemul de frânare: Respectaţi prevederile naţionale privind transportul utilajelor pe căile de comunicaţie publice. Verificaţi prevederile legale din ţara în cauză şi reglementările privind greutăţile totale maxime admise şi sarcinile pe punţi, precum şi impunerea utilizării condiţionate a sistemului de frânare. Contactaţi reprezentantul comercial în caz de orice alte nelămuriri.

Modularitate

Kompaktomat STANDARD - adecvat pentru prelucrarea intensivă a solului după arat, cu minimum de resturi vegetale

Kompaktomat LONG - adecvat pentru prelucrarea solului după scarificare, cu o cantitate mai mare de resturi vegetale dislocate la suprafață

Optionale

Galerie foto

Video

Fișiere

Accesorii

Tăvălugi

Tăvălug Crosskill CR
Diametru 400 mm
Greutate 133 kg/m



Posibilitate de utilizare numai ca tăvălug posterior.

Lucrări foarte bune pe soluri uşoare, medii şi grele, tasează şi mărunţeşte excelent bulgării.

Tăvălug crosskill dublu DCR
Diametru 400 mm
Greutate 185 kg/m



Posibilitate de utilizare numai ca tăvălug posterior.

Lucrări foarte bune pe soluri uşoare, medii şi grele, tasează şi mărunţeşte excelent bulgării. Mărunţeşte mai intens bulgării, comparativ cu tăvălugul crosskill.

Tăvălug spiral cu bare SB
Diametru 400 mm
Greutate 70 kg/m



Posibilitate de utilizare ca tăvălug frontal sau posterior.

Zdrobeşte foarte bine bulgării. Este foarte potrivit în condiţii de umiditate mare.

Tăvălug cu bare BR
Diametru 400 mm
Greutate 63 kg/m



Posibilitate de utilizare ca tăvălug frontal sau posterior.

Zdrobeşte foarte bine bulgării. Nu este foarte potrivit în condiţii de umiditate mare.

Tăvălug Ring RR
Diametru 400 mm
Greutate 115 kg/m



Posibilitate de utilizare ca tăvălug frontal sau posterior.

Lucrări de calitate pe toate tipurile de sol, ghidare bună pe adâncime, recomandat şi pentru solurile umede.

Este foarte importantă şi alegerea formei corecte a tăvălugului, care îşi aduce un aport semnificativ la rezultatul calităţii lucrării. Alegerea tipului de tăvălug depinde de tipul de sol şi de modul de utilizare a utilajului.

Tăvălug Crosskill
CR
Crosskill dublu
DCR
Cu bare
BR
Spiral cu bare
SB
Ring
RR
Mărunţire  ●●●● ●●●● ●●●○ ●●●○ ●●○○
Tasare  ●●●● ●●●● ●●●○ ●●●○ ●●●●
Ghidaj pe adâncime  ●○○○ ●●○○ ●●●○ ●●●○ ●●●●
Rezistenţă la înfundare  ●●●○ ●●●● ●●○○ ●●●○ ●●●●
Compatibilitate cu solurile pietroase  ●●○○ ●●○○ ●●●○ ●●●○ ●●●○
Compatibilitate cu solurile ude  ●●○○ ●●●○ ●○○○ ●●●○ ●●●●
Soluri grele  ●●●○ ●●●● ●●○○ ●●○○ ●●●○
Soluri medii  ●●●● ●●●● ●●●○ ●●●○ ●●●○
Soluri uşoare  ●●●● ●●●● ●●●● ●●●● ●●●○

Рабочие инструменты

Brăzdar Kompaktomat

Pentru secţie AL / AP.

Sapă CARBIDE

Pentru secţie CF.

Cuţit de brăzdar cu arc

Pentru secţie CF.


Secţii

Secţia AL

Secţia de brăzdare este prevăzută cu două rânduri de brăzdare săgeată cu lăţime de 25 cm. Fiecare brăzdar este asigura cu arc lamelat. Această secţie de brăzdare este potrivită în condiţii de sol uşor, fără resturi vegetale. În urma brăzdarelor se află în mod standard o bară de redresare reglabilă pe înălţime.

Secţia CF

Secţia de brăzdare este prevăzută cu trei rânduri de cuţite înguste cu lăţime de 3,5 cm. Această secţie de brăzdare este potrivită pentru prelucrarea solului primăvara, când nu este nevoie ca solul umed să fie extras la suprafaţă, sau în condiţii de sol greu. Standard, în urma brăzdarelor se află bara de redresare.

Secţia AP

Secţia de brăzdare universală este prevăzută cu două rânduri de brăzdare săgeată cu lăţime de 25 cm. Brăzdarele sunt montate pe grape cu o geometrie care permite trecerea excelentă a resturilor vegetale. De aceea, această secţie de brăzdare este potrivită pe terenuri cu aglomerare de resturi vegetale şi în condiţii de sol greu. În urma brăzdarelor se află în mod standard o bară de redresare reglabilă pe înălţime.

Secţii AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Număr de rânduri cu brăzdare (buc.) /
Distanţă între rânduri (mm)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Patina din urma brăzdarelor ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Prelucrare pe întreaga suprafaţă ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Compatibilitate cu solurile uşoare ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Compatibilitate cu solurile medii ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Compatibilitate cu solurile grele ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Compatibilitate cu solurile pietroase ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Compatibilitate cu solurile ude ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Rezistenţă la înfundare ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 Această secție este destinată pentru Kompaktomat LONG. Datorită pasului extins, acesta se caracterizează printr-un randament mai bun.


Prăşitoare de urmă

Prăşitoare de urmă cu brăzdare săgeată CA

Prăşitoare de urmă pentru roţile tractorului cu brăzdare săgeată, cu declanşare automată.  Adecvate în special pentru solurile uşoare, unde nu apare pericolul de "extragere" la suprafaţă a bulgărilor umezi.

Prăşitoare de urmă cu brăzdare cu sape CC

Prăşitoare de urmă pentru roţile tractorului cu brăzdare cu sape, cu declanşare automată. Adecvate în special pentru solurile grele, unde apare pericolul de "extragere" la suprafaţă a bulgărilor umezi.


Patine

Patină fixă

Patină cu declanşare automată, în profil dinţat. Construcţie masivă pentru nivelarea precisă a brazdei brute.
FL = patină mecanică fixă, FH = patină mecanică hidraulică.


Secţie Finish

Patină cu bară

Nivelare pasivă a solului în urma tăvălugului posterior. Se poate aplica după toate tipurile de tăvălugi posteriori.

Limitatoare pentru bare de nivelare

Limitatoare pivotante pentru un reglaj mai agresiv al barei de nivelare posterioare.

Tăvălug de finisare RF

Mărunţire activă a bulgărilor lăsaţi de tăvălugul posterior.

Tăvălug de finisare RFC

Mărunţire activă a bulgărilor lăsaţi de tăvălugul posterior.


Variante disp. de remorcare

Ochi în şarniera inferioară

Ochi în şarniera inferioară Ø 50 mm, Ø 70 mm. Solicitarea verticală maximă a ochiului de tractare este de 3 000 kg.

Şarnieră K80 Ø 80 mm

Ochi în şarniera inferioară K80 Solicitarea verticală maximă a ochiului de tractare este de 3 000 kg.


Accesorii opţionale

Control hidraulic al adâncimii

Creştere a productivităţii:

  • control confortabil din cabina tractorului
  • posibilitate de schimbare continuă a poziţiei în funcţie de condiţiile actuale, fără a fi necesară oprirea agregatului
  • excluderea efortului fizic neplăcut

Se poate instala suplimentar şi pe alte utilaje.

Control hidraulic al patinelor

Creştere a productivităţii:

  • control confortabil din cabina tractorului
  • posibilitate de schimbare continuă a poziţiei în funcţie de condiţiile actuale, fără a fi necesară oprirea agregatului
  • excluderea efortului fizic neplăcut

Se poate instala suplimentar şi pe alte utilaje.
