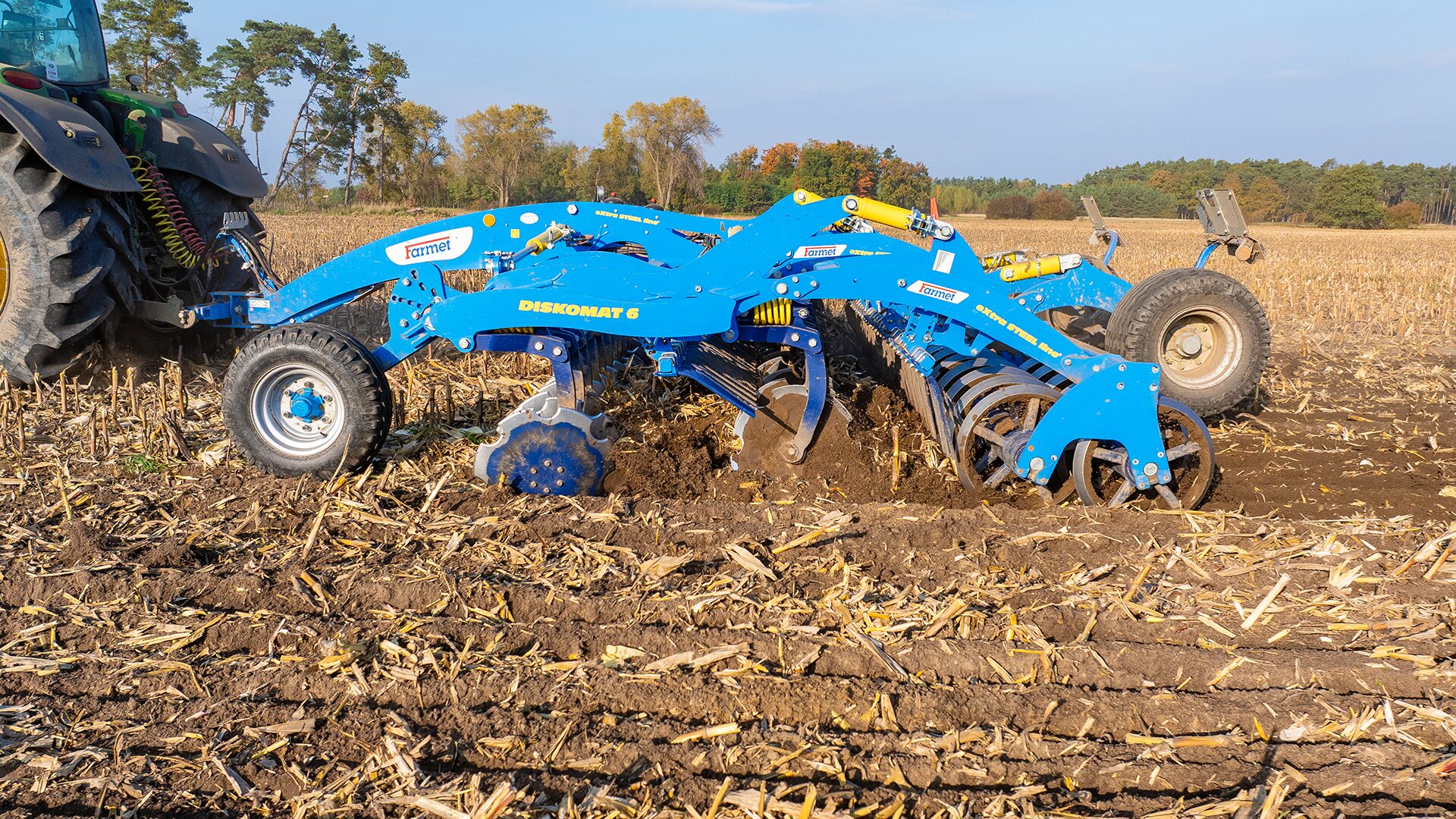

Grapă cu discuri Diskomat



Tehnologie

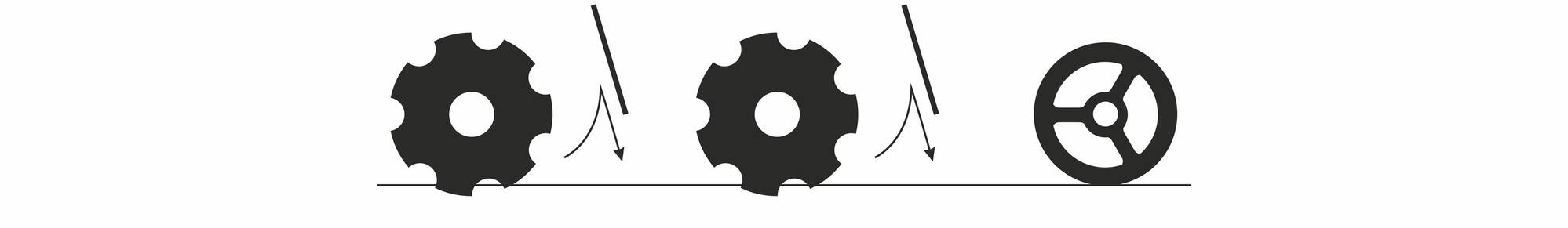

1 Sectia de prelucrare. Sectiunea cu rand dublu de discuri cu geometrie agresiva asigura o taiere perfecta de-a lungul intregii suprafete, la o adancime de 6–18 cm cu incorporare intensa a resturilor vegetale. Sectiunea cu discuri imprastie, de asemenea, resturile vegetale pe sol.
2 Deflectoarele de după discuri cresc efectul de mărunțire a solului și de încrporare a resturilor vegetale.
3 Sectia de maruntire a bulgarilor de pamant si de compactare a solului. Reconsolidarea optima a solului asigura o infiltratie buna a apei, crescand nivelul umididatii acestuia.

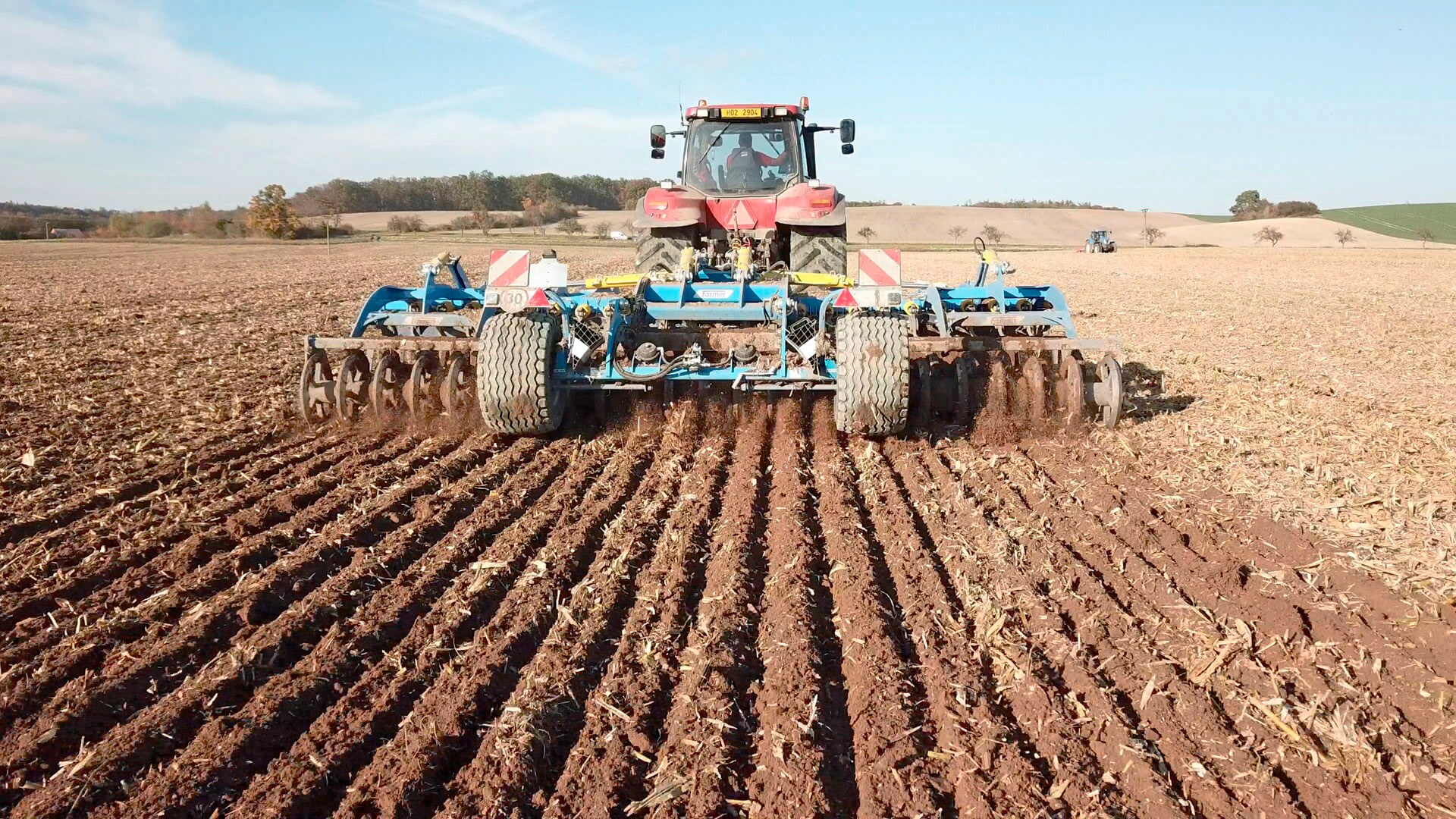

Utilajul Diskomat oferă o gamă foarte largă de aplicaţii, în diferite tehnologii de prelucrare a solului. Este recomandat atât pentru executarea discuirii clasice după recoltarea plantelor, la adâncimi diferite de până la 18 cm, cât şi pentru alte tipuri de prelucrare a solului.

Efectul de nivelare este principalul avantaj al conceptului

Un avantaj mare al acestui concept de utilaj îl reprezintă cunoscutul efect de nivelare, fapt pentru care această grapă cu discuri este adecvată şi pentru prelucrarea solului înainte de semănat, când se pune accentul pe nivelarea bună a terenului şi prelucrarea calitativă a solului.

Dimensiuni compacte, greutate redusă

Grapa cu discuri Diskomat este unic atât în ceea ce priveşte construcţia şi designul, cât şi prin soluţionarea diferitelor îmbinări tehnologice şi utilizarea unor tehnologii speciale de materiale. Toate acestea asigură ca utilajul să aibă nişte dimensiuni foarte compacte (în primul rând pentru transportul pe căile de comunicaţii), o greutate foarte redusă, o foarte simplă distribuţie a organelor de lucru şi mai ales cerinţe reduse de întreţinere. Construcţia acestei grape cu discuri îndeplineşte cerinţele de securitate şi cerinţele necesare aprobării circulaţiei pe căile de comunicaţie.

Mai puţine cerinţe privind întreţinerea

S-a pus un accent mare şi pe designul general şi pe ergonomia acestei grape cu discuri. Toate punctele de reglaj sunt bine accesibile pentru operator şi îndeplinesc cerinţele stricte se securitate. Majoritatea elementelor de comandă sunt hidraulice, putând fi comod reglate în timpul lucrului din cabina tractorului. Această grapă cu discuri necesită foarte puţine lucrări de întreţinere. Comparativ cu utilajele concurente, s-a redus la minim numărul de puncte de lubrifiere şi frecvenţa operaţiunilor de lubrifiere - majoritatea punctelor complet fără întreţinere pe toată durata de viaţă a utilajului.

Posibilitate de a alege din mai multe tipuri de tăvălugi posteriori

Tăvălugul posterior poate fi de mai multe tipuri, în funcţie de condiţiile de sol. Tăvălugul dublu pneumatic are integrată o osie de transport, cu roţi frânate. Astfel, amplasarea osiei garantează o poziţie favorabilă a centrului de greutate al utilajului în timpul lucrului şi asigură o presiune maximă asupra fiecărui rând de discuri. Acest lucru este foarte important pentru funcţionarea fiabilă a utilajului în condiţii de soluri grele şi la viteze de lucru mari.

Utilajul Diskomat oferă o gamă foarte largă de aplicaţii, în diferite tehnologii de prelucrare a solului. Este recomandat atât pentru executarea discuirii clasice după recoltarea plantelor, la adâncimi diferite de până la 18 cm, cât şi pentru alte tipuri de prelucrare a solului.

Efectul de nivelare este principalul avantaj al conceptului

Un avantaj mare al acestui concept de utilaj îl reprezintă cunoscutul efect de nivelare, fapt pentru care această grapă cu discuri este adecvată şi pentru prelucrarea solului înainte de semănat, când se pune accentul pe nivelarea bună a terenului şi prelucrarea calitativă a solului.

Dimensiuni compacte, greutate redusă

Grapa cu discuri Diskomat este unic atât în ceea ce priveşte construcţia şi designul, cât şi prin soluţionarea diferitelor îmbinări tehnologice şi utilizarea unor tehnologii speciale de materiale. Toate acestea asigură ca utilajul să aibă nişte dimensiuni foarte compacte (în primul rând pentru transportul pe căile de comunicaţii), o greutate foarte redusă, o foarte simplă distribuţie a organelor de lucru şi mai ales cerinţe reduse de întreţinere. Construcţia acestei grape cu discuri îndeplineşte cerinţele de securitate şi cerinţele necesare aprobării circulaţiei pe căile de comunicaţie.

Mai puţine cerinţe privind întreţinerea

S-a pus un accent mare şi pe designul general şi pe ergonomia acestei grape cu discuri. Toate punctele de reglaj sunt bine accesibile pentru operator şi îndeplinesc cerinţele stricte se securitate. Majoritatea elementelor de comandă sunt hidraulice, putând fi comod reglate în timpul lucrului din cabina tractorului. Această grapă cu discuri necesită foarte puţine lucrări de întreţinere. Comparativ cu utilajele concurente, s-a redus la minim numărul de puncte de lubrifiere şi frecvenţa operaţiunilor de lubrifiere - majoritatea punctelor complet fără întreţinere pe toată durata de viaţă a utilajului.

Posibilitate de a alege din mai multe tipuri de tăvălugi posteriori

Tăvălugul posterior poate fi de mai multe tipuri, în funcţie de condiţiile de sol. Tăvălugul dublu pneumatic are integrată o osie de transport, cu roţi frânate. Astfel, amplasarea osiei garantează o poziţie favorabilă a centrului de greutate al utilajului în timpul lucrului şi asigură o presiune maximă asupra fiecărui rând de discuri. Acest lucru este foarte important pentru funcţionarea fiabilă a utilajului în condiţii de soluri grele şi la viteze de lucru mari.

Lucrări cu performanţe mari şi calitate înaltă

  • Viteza de lucru  mare de până la 10 - 15 km/oră.
  • Lucrări fără împotmolire datorită înălţimii înalte a cadrului.
  • Tăiere perfectă datorită înclinării optimizate a discurilor.
  • Discuri dinţate pentru o pătrundere sigură în sol şi pentru amestecare intensivă.
  • Asigurare cu arcuri fără întreţinere pentru ca unghiurile de lucru ale discurilor să fie optime.
  • Ghidaj de precizie pe adâncime, cu tasare optimă a solului, datorită tăvălugilor de sprijin şi tasare.
  • Viteza de lucru  mare de până la 10 - 15 km/oră.
  • Lucrări fără împotmolire datorită înălţimii înalte a cadrului.
  • Tăiere perfectă datorită înclinării optimizate a discurilor.
  • Discuri dinţate pentru o pătrundere sigură în sol şi pentru amestecare intensivă.
  • Asigurare cu arcuri fără întreţinere pentru ca unghiurile de lucru ale discurilor să fie optime.
  • Ghidaj de precizie pe adâncime, cu tasare optimă a solului, datorită tăvălugilor de sprijin şi tasare.

Tehnică

Grapă cu discuri Diskomat PS

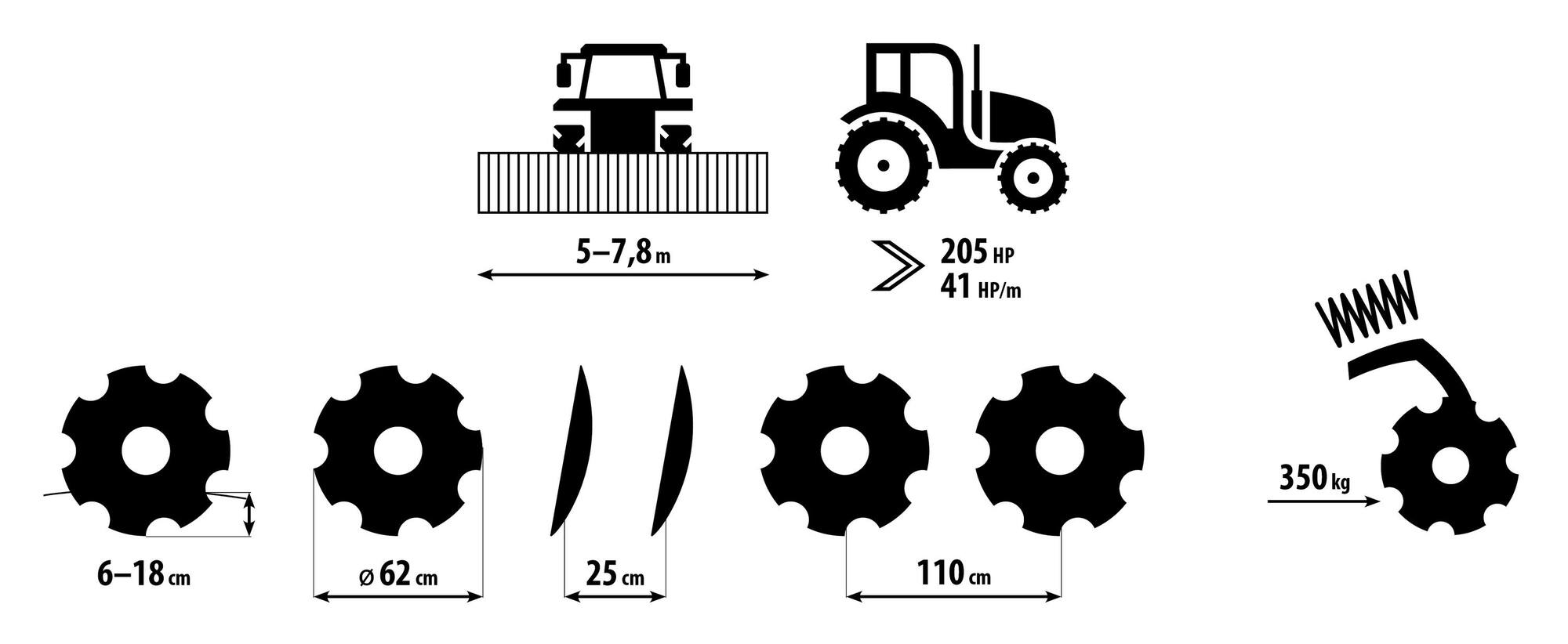

  1. Discurile cu Ø 620 mm, amplasate pe două rânduri, discuiesc solul. Adâncime de lucru de 5‒18 cm După fiecare rând de discuri este amplasat un deflector, care zdrobeşte bulgării proiectaţi.
  2. Tăvălugul posterior mărunţeşte bulgării de pământ.

Construcţie robustă

Materialele nobile de înaltă duritate, în combinaţie cu tehnologia eXtra STEEL line, sunt o garanţie a unei durate de viaţă lungă a utilajelor, chiar şi în cele mai grele condiţii.

  • Îmbinările cheie sunt fabricate din materiale nobile de înaltă duritate care asigură o durată de exploatare pe termen lung
  • Asigurare individuală a discurilor
  • Locaş de fixare fără întreţinere
  • Locaşuri cu arcuri, fără întreţinere
Asigurare individuală a discurilor
Fiecare disc este asigurat separat, ceea ce conferă o protecţie perfectă a organelor de lucru şi o permeabilitate mare a resturilor vegetale.
Rulmenți fără întreținere
Locaşurile robuste ale discurilor asigură o exploatare a utilajului în cele mai dificile condiţii.
Asigurare cu arcuri fără întreţinere
Locaşurile largi ale organelor de lucru asigură stabilitatea. Asigurare cu arcuri fără întreţinere, cu forţă mare împotriva eliberării.
Bucşe detaşabile de înaltă duritate
Fixarea unităţilor de lucru prin intermediul unor bucşe detaşabile de înaltă duritate prelungeşte durabilitatea utilajului.

Operare simplă

Datorită unui număr minim de puncte de reglare şi de lubrifiere, operarea, controlul şi întreţinerea ulterioară sunt operaţiuni foarte simple, care pot fi executate de oricine.

  • Minim de puncte de reglare.
  • Minim de puncte de lubrifiere.
  • Nu necesită reglarea unghiurilor sau adaptarea poziţiilor discurilor.
Reglarea adâncimii de lucru
Reglare simplă a adâncimii de lucru în baza unui tabel sinoptic, realizată prin şaibe de distanţare pe tija de piston ale tăvălugilor.
Deflector reglabil pe înălţime
Deflector lateral dreapta reglabil pe înălţime, pentru direcţionarea solului prelucrat.

Construcţie a utilajului ingenios concepută

Avantajele construcţiei acestui utilaj sunt multifuncţionalitatea şi adaptabilitatea, care permit o variabilitate mare în timpul lucrului.

  • Datorită construcţiei scurte şi compacte, lucrul pe câmp este abil.
  • Stabilitate foarte bună pe câmp datorită construcţiei scurte şi osiei uşoare.
  • O autocurățare foarte eficientă a spațiului dintre disc și brăzdar.
Viteză de întoarcere mai mare
O stabilitate mai bună şi o viteză mai mare de întoarcerea la promotorii, datorită posibilităţii de întoarcere pe toţi tăvălugii.
Deflectoare
Deflectoare după fiecare rând de discuri, pentru direcţionarea solului prelucrat.
Două tipuri de deflectoare
Posibilitate de alegere dintre două tipuri de deflectoare:
Sistem de rabatare
Sistemul certificat de rabatare permite utilajului cu lăţime de lucru de 7,8 m să se închidă la lăţimea de transport de 3 m şi la înălţimea de 4 m, îndeplinind astfel cerinţele legislaţiei privind transportul pe căile de comunicaţie.
Lamă şi disc
Detaliu al lamei şi discului ascuţit pe toată circumferinţa.
Locaşul discului
Detaliu al locaşului discului - rulment cu role conice încapsulat.

Parametri

Parametri tehnici Unităţi Diskomat 5 PS Diskomat 6 PS Diskomat 6,5 PS W Diskomat 8 PS Diskomat 8,5 PS W
Lăţime de lucru mm 5 000 6 000 6 300 7 800 8 300
Lăţime de transport mm 3 000 3 000 3 250 3 000 3 750
Înălţime de transport mm 3 300 3 650 4 000 4 000 4 000
Lungimea totală a utilajului mm 6 600 6 600 6 600 6 600 7 250
Adâncime de lucru mm 60─180 60─180 60─180 60─180 60─180

Număr de discuri - rândul din faţă
Număr de discuri - rândul din spate

buc. 20
20
24
24
25
25
30
30
33
33
Diametru discuri mm 620 620 620 620 620
Randament de lucru ha/oră 5 ─7,5 6─9 6,3─9,5 8─12 8,5─13
Tractor 1 kW
HP
150─220
205─300
180─260
245─355
190─270
260─370
240─300
325─410
260─330
350─450
Viteză de lucru km/oră 10─15 10─15 10─15 10─15 10─15
Viteză maximă de transport 5 km/oră 20 20 20 20 20
Accesibilitate maximă în pantă ° 6 6 6 6 6
Dimensiuni anvelope - transport 4   19.0/45-17
10.0/75-15,3
19.0/45-17
10.0/75-15,3
520/50 R17 19.0/45-17
10.0/75-15,3
520/50 R17
Tip frână / distribuţie 3   pneumatică / cu două furtunuri pneumatică / cu două furtunuri pneumatică / cu două furtunuri pneumatică / cu două furtunuri pneumatică / cu două furtunuri
Presiune necesară 3 kPa 8,5 8,5 8,5 8,5 8,5
Număr de circuite hidraulice / presiune bar 3 / 200
2 / 200 4
3 / 200
2 / 200 4
3 / 200
2 / 200 4
3 / 200
2 / 200 4
3 (4) / 200
2 / 200 4
Număr de cuple rapide / tip   6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
6 / ISO 12,5
4 / ISO 12,5 4
Cerinţe pentru disp. de remorcare al tractorului   DRTP cat. 3 DRTP cat. 3 DRTP cat. 3 DRTP cat. 3 DRTP cat. 3
Greutate utilaj 2 kg 6 200 6 950 7 850 8 660 10 000


1 Tractorul recomandat, rezistenţa efectivă la tracţiune, poate varia considerabil în funcţie de adâncimea de prelucrare, de condiţiile de sol, de panta terenului, de uzura organelor de lucru şi de modul în care acestea sunt reglate.
2 Greutatea utilajului cu tăvălug dublu.
3 Alternativă la frână hidraulică/ presiune de lucru 130±5 bari.
4 Valabil pentru tăvălug pneumatic dublu.
5 Transport / sistemul de frânare: Respectaţi prevederile naţionale privind transportul utilajelor pe căile de comunicaţie publice. Verificaţi prevederile legale din ţara în cauză şi reglementările privind greutăţile totale maxime admise şi sarcinile pe punţi, precum şi impunerea utilizării condiţionate a sistemului de frânare. Contactaţi reprezentantul comercial în caz de orice alte nelămuriri.

PS – utilaj semi-purtat rabatabil
PS W – utilaj semi-purtat rabatabil, lățime de transport a utilajului, peste 3 metri

Optionale

Galerie foto

Video

Fișiere

Instrucțiuni de utilizare

Accesorii

Tăvălugi

Tăvălug cu discuri SDR
Diametru 580 mm
Greutate 220 kg/m
Tăvălug ring dublu DRR
Diametru 540/540 mm
Greutate 195 kg/m
Tăvălug dublu DR
Diametru 400/350 mm
Greutate 180 kg/m
Tăvălug Ring RR
Diametru 520 mm
Greutate 160 kg/m
Tăvălug V VR
Diametru 600 mm
Greutate 175 kg/m
V-Ring dublu DVR
Diametru 550/550 mm
Greutate 180 kg/m
Tăvălug tubular TRS
Diametru 600 mm
Greutate 100 kg/m

Este foarte importantă şi alegerea formei corecte a tăvălugului posterior, care îşi aduce un aport semnificativ la rezultatul calităţii lucrării. Tăvălugul nu numai că tasează solul, dar îl şi mărunţeşte şi în nivelează. Alegerea tipului de tăvălug depinde de tipul de sol şi de modul de utilizare a utilajului.

Tăvălug Tubular
TRS
Dublu
DR
 Ring
RR
Ring dublu
DRR
Mărunţire ●●○○ ●●●○ ●●●○ ●●●○
Tasare ●●●○ ●●●○ ●●●● ●●●●
Ghidaj pe adâncime ●●●○ ●●●● ●●●● ●●●●
Rezistenţă la înfundare ●○○○ ●●●○ ●●●● ●●●●
Compatibilitate cu solurile pietroase ●●●○ ●●●○ ●●●○ ●●●○
Compatibilitate cu solurile ude ●○○○ ●●○○ ●●●● ●●●●
Soluri grele ●●○○ ●●●● ●●●● ●●●●
Soluri medii ●●●○ ●●●● ●●●● ●●●●
Soluri uşoare ●●●● ●●●● ●●●● ●●●●



Tăvălug Cu discuri
SDR
VR V-Ring dublu
DVR
Mărunţire  ●●●○ ●●●○ ●●●○
Tasare ●●●● ●●●● ●●●●
Ghidaj pe adâncime ●●●● ●●●● ●●●●
Rezistenţă la înfundare  ●●●○ ●●●● ●●●●
Compatibilitate cu solurile pietroase  ●●●○ ●●●○ ●●●○
Compatibilitate cu solurile ude ●●●● ●●●● ●●●●
Soluri grele ●●●● ●●●● ●●●●
Soluri medii ●●●● ●●●● ●●●●
Soluri uşoare  ●●●○ ●●●● ●●●●

Рабочие инструменты

Disc Ø 620 mm

Variante disp. de remorcare

Set de buloane pentru dispozitiv de remorcare DRTP cat. 4
Disp. de tractare DRTP categoria 3
Ochi Ø 40 mm, Ø 50 mm , Ø 70 mm în şarniera inferioară
Şarnieră K80 Ø 80 mm

Accesorii opţionale

Micro Drill

Semănatul seminţelor fine.

Frâne pneumatice cu două furtunuri într-un circuit
Roată copiatoare de sprijin - set
