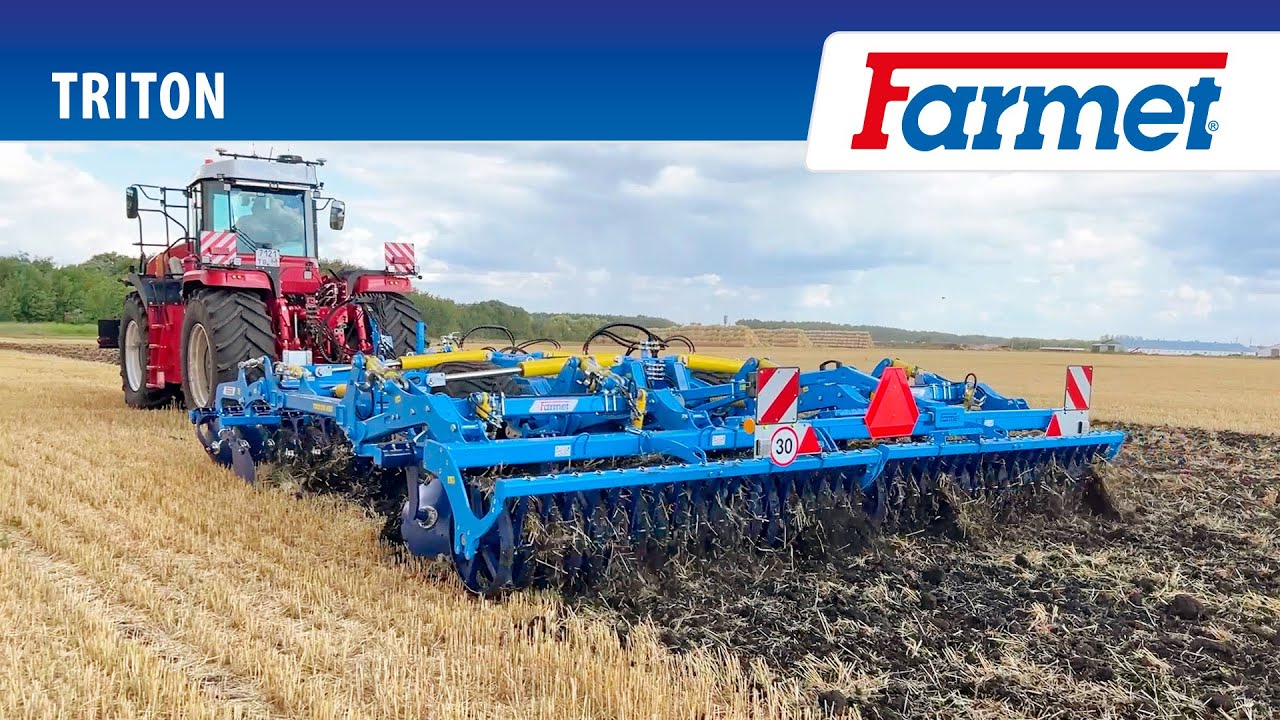

Комбінований глибокорозпушувач TRITON

Суцільний обробіток поверхні з глибиною розпушування до 35 см

Комбінований глибокорозпушувач Triton

Технології

1	Зона розпушування по всій площі. Дворядна дискова секція з агресивною геометрією кута атаки забезпечує ідеальне підрізування з інтенсивним перемішуванням рослинних решток по всій поверхні на глибину 0–12 см. Дискова секція також відмінно розподіляє масу рослинних решток по всій площі обробвтку.
2	Зона розпушування. Глибина розпушування має широкий діапазон 3–35 см. При розпушенні від 6 до 20 см можна використовувати крила для підрізання ґрунту по всій площі. Долота для розпушування з оптимізованої геометрією, розташовані в двох рядах забезпечують глибоке розпушування для поліпшення вбирання вологи.
3	Зона вирівнювання поверхні. Вирівнюючі диски також підвищують ефект заробляння рослинних решток.
4	Зона вирівнювання поверхні. Вирівнюючі диски підсилюють ефект заробки рослинних решток.

Висока продуктивність та якість роботи

Відмінне рішення для важких ґрунтів
Відносно низький тяговий опір
Високе проходження ґрунту та рослинних залишків
Ефективне розрізання та рівномірне перемішування рослинних залишків з шаром ґрунту, обробленим по цілій площі
Глибока зонова культивація з мінімальним грудоутворенням

Техніка

Комбінований глибокорозпушувач Triton 300 PS

Диски діаметром 510 / 560 мм, розташовані у двох рядах оброблюють ґрунт.
Масивні лапи, розташовані у двох рядах, якісно розпушують ґрунт та зароблюють залишки рослин.
Вирівнюючі диски для створення дрібної структури ґрунту на поверхні.
Задній коток забезпечить гарне прикочення ґрунту, роздроблення груд та вирівняння поверхні.

Комбінований глибокорозпушувач Triton 450 PS

Диски діаметром 510 / 560 мм, розташовані у двох рядах оброблюють ґрунт.
Масивні лапи, розташовані у двох рядах, якісно розпушують ґрунт та зароблюють залишки рослин.
Вирівнюючі диски для створення дрібної структури ґрунту на поверхні.
Задній коток забезпечить гарне прикочення ґрунту, роздроблення груд та вирівняння поверхні.

Комбінований глибокорозпушувач Triton 600 PS

Диски діаметром 510 / 560 мм, розташовані у двох рядах оброблюють ґрунт.
Масивні лапи, розташовані у двох рядах, якісно розпушують ґрунт та зароблюють залишки рослин.
Вирівнюючі диски для створення дрібної структури ґрунту на поверхні.
Задній коток забезпечить гарне прикочення ґрунту, роздроблення груд та вирівняння поверхні.

Масивна конструкція

Поліпшені високоміцні матеріали в поєднанні з технологією eXtra STEEL line гарантують тривалий термін служби в найважчих умовах експлуатації.

Стійка до стирання сталь

Лапи перевіреної конструкції зроблені з екстремально високоміцної та зносостійкої сталі, та обкладені пластинами зі злитими карбідами на кінцівці лапи. Задля подальшого продовження строку експлуатації лапи можна у верхній частині доповнити додатковими пластинами зі злитими карбідами або наварами з твердих металів.

Пружинний захист доліт

Стійкий захист доліт з великою розблокувальною силою 450 кг, що не потребує догляду.

Захист дисків

Стійкий захист дисків, що не потребує догляду.

Швидкодіюча система котків

Просте від'єднання та приєднання задніх котків - можливість працювати без задніх котків.

Просте технічне обслуговування

Завдяки абсолютному мінімуму точок регулювання та змащення технічне обслуговування та догляд є дуже простим процесом, з яким впорається кожний.

Мінімум точок регулювання.
Мінімум точок змащення.

Регулювання робочої глибини доліт

Просте регулювання робочої глибини доліт на циліндрах за допомогою регулювальних прокладок.

Регулювання робочої глибини доліт

Просте регулювання робочої глибини доліт на циліндрах за допомогою регулювальних прокладок.

Регулювання позиції рядів дисків

Просте регулювання позиції переднього та заднього ряду дисків. Якщо передній ряд дисків знаходиться нижче, ніж задній, обробка ґрунту є агресивніша.

Гідравлічне регулювання підгрібальних дисків

Параметри

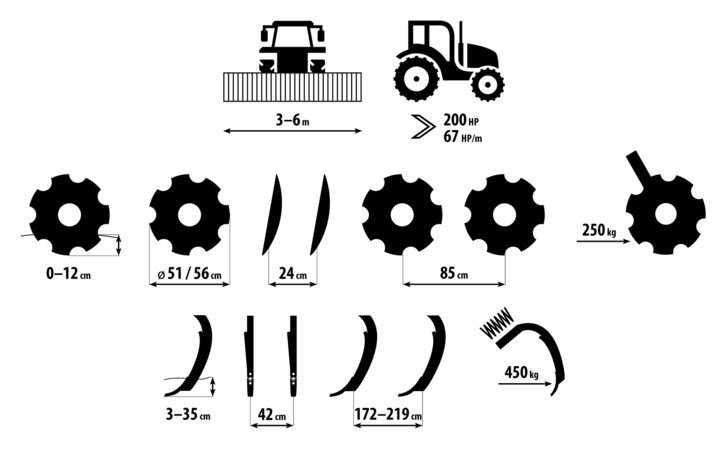

Технічні характеристики	Одиниця виміру	Triton 300 P	Triton 400 PS	Triton 450 PS	Triton 600 PS
Робоча ширина захвату	мм	3 000	3 000	4 500	6 000
Транспортна ширина	мм	3 000	3 000	3 000	3 000
Транспортна висота	мм	1 800		3 370	3 950
Загальна довжина машини ²	мм	9 450		9 500	9 550
Робоча глибина	мм	30─350	30─350	30─350	30─350
Кількість лап	шт.	7	10	11	15
Кількість дисків	шт.	22		38	50
Діаметр дисків	мм	510 / 560	510 / 560	510 / 560	510 / 560
Кількість рядів лап	шт.	2	2	2	2
Крок між лапами	мм	420	420	420	420
Крок між рядами лап	мм	1 720		2 140	2 190
Кількість рядів дисків	шт.	2	2	2	2
Крок між дисками	мм	240	240	240	240
Крок між рядами дисків	мм	850	850	850	850
Зусилля спрацьовування захисту лап	кг	450	450	450	450
Просвіт рами	мм	880	880	880	880
Діаметр засипальних дисків	мм	460	460	460	460
Продуктивність	га / год	2,2─3,4	3,2─4,8	3,6─5,4	4,8─7,2
Потужність тягового засобу ¹	кВ к. с.	150─235 200─315		225─350 300─450	350─460 450─600
Робоча швидкість	км / год	8─12	8─12	8─12	8─12
Максимально допустимий схил	°	6	6	6	6
Розмір шин - транспорт		19.0/45-17	19.0/45-17	550/45-22,5	550/45-22,5
Тип гальма / приводу ³		пневматичний / двошланговий	пневматичний / двошланговий	пневматичний / двошланговий	пневматичний / двошланговий
Тиск повітря ³	кПа	5,5	5,5	5,5	5,5
Кількість гідравлічних контурів / тиск	бар	4 / 200	5 / 200	5 / 200	5 / 200
Кількість гідравлічних муфт / тип		8 / ISO 12,5	10 / ISO 12,5	10 / ISO 12,5	10 / ISO 12,5
Вимоги до начіпного механізму трактору		ТТН кат. 3; нижня тяга K80, отвір Ø 50, 70 мм
Вага ²	кг	4 700		8 100	10 200

¹ Рекомендована потужність тягового засоби / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їх налаштування.
² У варіанта машини з подвійним барабаном (DVR).
³ Альтернатива гідравлічного гальма / робочий тиск 130 ± 5 бар.
Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.

PS - напівнавісна складана машина

Обладнання

Фотогалерея

Вiдео

Файли

Інструкції з використання

Комбінований глибокорозпушувач Triton

Комбінований глибокорозпушувач Triton 450 PS

Комбінований глибокорозпушувач Triton 600 PS

Обладнання

Котки

Дисковий коток SDR

Діаметр	580 мм
Вага	220 кг / м

Подвійний ring коток DRR

Діаметр	680/680 мм
Вага	340 кг / м

LTX коток

Діаметр	586 мм
Вага	200 кг/м

V каток VR

Діаметр	680 мм
Вага	175 кг / м

Трубчастий каток TRS

Діаметр	600 мм
Вага	100 кг / м

Подвійний V-ring DVR

Діаметр	680/680 мм
Вага	290 кг / м

Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Коток забезпечує подрібнення, вирівнювання і коткування грунту. Вибір типу котка залежить від типу грунтів і способу використання машини.

Коток	Трубчастий TRS	Подвійний ring DRR	LTX	Дисковий SDR
Подрібнення	●●○○	●●●○	●●○○	●●●○
Ущільнення	●●●○	●●●●	●●●●	●●●●
Контроль глибини	●●●○	●●●●	●●●●	●●●●
Стійкість до забивання	●○○○	●●●●	●●●○	●●●○
Придатність для кам'янистого грунту	●●●○	●●●○	●●●○	●●●○
Придатність для мокрих грунтів	●○○○	●●●●	●●●●	●●●●
Важкий грунт	●●○○	●●●●	●●●●	●●●●
Середний грунт	●●●○	●●●●	●●●●	●●●●
Легкий грунт	●●●●	●●●●	●●●○	●●●○

Коток	VR	Подвійний V-ring DVR
Подрібнення	●●●○	●●●○
Ущільнення	●●●●	●●●●
Контроль глибини	●●●●	●●●●
Стійкість до забивання	●●●●	●●●●
Придатність для кам'янистого грунту	●●●○	●●●○
Придатність для мокрих грунтів	●●●●	●●●●
Важкий грунт	●●●●	●●●●
Середний грунт	●●●●	●●●●
Легкий грунт	●●●●	●●●●

Робочі інструменти

Диск Ø 560 mm

Долото 75 CARBIDE

Ширина долота	75 мм
Товщина долота	15 мм
Твердість корпусу долота	до 55 HRC
Твердість пластини з твердосплава	до 92 HRA
Термін служби долота	+ 100-200%

Долото 75 MULTICARBIDE

Ширина долота	75 мм
Твердість корпусу долота	до 55 HRC
Твердість пластини з твердосплава	до 92 HRA
Термін служби долота	+ 150-400 %

Долото 75 MULTICARBIDE PRO

Ширина долота	75 мм
Твердість корпусу долота	до 55 HRC
Твердість пластини з твердосплава	до 92 HRA
Термін служби долота	+ 200-500 %

Диск Ø 510 mm

Крило ліве

Крило праве

Долото 40 CARBIDE

Ширина долота	40 мм
Товщина долота	25 мм
Твердість долота	до 55 HRC
Твердість з твердосплава	до 92 HRA
Термін служби долота	+ 100-200 %
Витрата палива	- 10 %
