Дисковий лущильник DISKOMAT PS

Обробіток до 18 см з повним підрізанням і перемішуванням рослинних решток

Дисковий лущильник Diskomat

Технології

1	Обробіток по всій поверхні. Дворядна дискова секція з агресивною геометрією кута атаки забезпечує ідеальне подрібнення з інтенсивним перемішуванням рослинних решток по всій поверхні на глибину 6–18 см. Дискова секція також відмінно розподіляє масу рослинних решток по всій площі обробітку.
2	Дефлектори за кожним рядом дисків підвищують ефект подрібнення грудок і заробки рослинних решток.
3	Зона подрібнення і ущільнення грунту. Оптимальне ущільнення грунту забезпечує гарну інфільтрацію води і збереження вологи в грунті.

Дискова борона Diskomat має дуже широкий спектр застосування в різних технологіях обробітку грунту. Підходить як для проведення класичного лущення після збирання врожаю сільськогосподарських культур на різній глибині до 18 см., Також і для подальшого мінімального обробітку ґрунту.

Перевагою концепції є її вирівнюючий ефект

Великою перевагою цієї концепції агрегату, як правило, є вирівнюючий ефект, Diskomat, таким чином, зручно використовувати і для передпосівного обробітку ґрунту, де упор робиться саме на хороше вирівнювання земельної ділянки та якість обробітку грунту.

Компактні розміри, мала вага

Дискова борона Diskomat є унікальною в загальній концепції конструкції та дизайну і в рішеннях окремих технічних вузлів і застосуванні спеціальних матеріалів і технологій. Це забезпечує машині компактність (насамперед для перевезення по дорогах), дуже низька вага і його рівномірний розподіл на робочі органи і низькі витрати на технічне обслуговування. Конструкція дискової борони відповідає всім вимогам безпеки для пересування по наземним комунікаціям.

Низькі витрати на технічне обслуговування

Великий увага спрямована на загальний дизайн і ергономіку дискової борони Diskomat. Всі регулювальні вузли добре доступні для обслуговування і відповідають найсуворішим вимогам безпеки. Більшість елементів управління регулюються гідравлічно під час роботи прямо з кабіни трактора. Diskomat має дуже низькі витрати на технічне обслуговування. У порівнянні з конкуруючими машинам значно зменшено кількість місць змащення і періодичність змащення, більшість вузлів не вимагають обслуговування на весь термін термін служби агрегату.

Можливість вибору з декількох типів задніх котків

Задній коток можна вибрати з декількох типів в залежності від ґрунтових умов. Частиною подвійного пневматичного котка - це інтегрована транспортна вісь з колесами і гальмами. Розміщення осі визначає найкраще розташування центру тяжіння дискової борони (по середині машини) під час роботи і забезпечує максимальний тиск кожен окремий диск. Це дуже важливо для надійної роботи агрегату і у важких грунтових умовах і при високій робочій швидкості.

Перевагою концепції є її вирівнюючий ефект

Компактні розміри, мала вага

Низькі витрати на технічне обслуговування

Можливість вибору з декількох типів задніх котків

Висока продуктивність і якість роботи

Висока робоча швидкість до 15 км / год.
Робота без забивання рослинними рештками завдяки великому просвіту рами.
деальна пружність завдяки оптімізованому куту атаки дисків.
Вирізні диски для активного проникнення в грунт і інтенсивного перемішування.
Не потребує догляду пружинний захист для утримання оптимального кута атаки диска.
Точний контроль глибини з оптимальним ущільненням ґрунту завдяки опорним і ущільнюючим каткам.

Висока робоча швидкість до 15 км / год.
Робота без забивання рослинними рештками завдяки великому просвіту рами.
деальна пружність завдяки оптімізованому куту атаки дисків.
Вирізні диски для активного проникнення в грунт і інтенсивного перемішування.
Не потребує догляду пружинний захист для утримання оптимального кута атаки диска.
Точний контроль глибини з оптимальним ущільненням ґрунту завдяки опорним і ущільнюючим каткам.

Техніка

Дисковий лущильник Diskomat PS

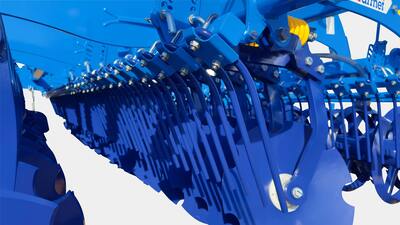

Диски Ø 620 мм, розташовані в двох рядах подрізають грунт. Робоча глибина становить 5‒18 см. За кожним рядом дисків розміщений дефлектор, що збирає і подрібнює грудки.
Задній коток подрібнює грудки та ущільнює грунт.

Потужна конструкція

Леговані високоміцні матеріали спільно з технологією eXtra STEEL line є гарантією тривалого терміну служби наших машин у найважчих умовах.

У ключових вузлах використані леговані високоміцні матеріали для тривалого терміну служби.
Окремий захист дисків.
Не потребує догляду посадка дисків.
Не потребують догляду гумові ущільнювальні сегменти.

Окремий захист дисків

Кожен з дисків має окремий захист, тим самим забезпечується ідеальний захист всіх робочих органів і висока прохідність рослинних решток.

Підшипники, які не потребують обслуговування

Потужна посадка дисків забезпечує роботу машини в тяжких умовах.

Пружинний захист, що не вимагає техобслуговування

Не потребуючий догляду пружинний захист розташування робочих органів забезпечує стабільність машини. Стійка і не потребуючий догляду пружинний захист з великим зусиллям на спрацювання.

Заміна високоміцної втулки

Закріплення робочих органів за допомогою змінних високоміцних втулок збільшує термін служби машини.

Просте обслуговування

Завдяки мінімальній кількості місць регулювання та змащення обслуговування, регулювання і упрвленіе є дуже простими процесами, з якими впорається будь-хто.

Мінімум місць регулювання.
Мінімум місць змащення.
Немає необхідності у додатковому регулюванню кута атаки і посадки дисків.

Регулювання робочої глибини

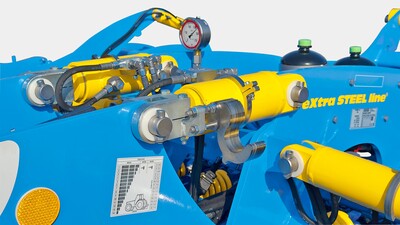

Просте регулювання робочої глибини за допомогою обмежувальних прокладок штоках гідроциліндрів котків.

Вертикально регульований дефлектор

Вертикально регульований бічний дефлектор для спрямування розробленого грунту.

Продумана конструкція

Перевагою конструкції цього агрегату є можливість регулювань, які забезпечують різноманітність виконуваних робіт.

Спритний у полі завдяки короткій компактній конструкції.
Стабільність агрегату забезпечена короткою конструкцією і легкої транспортної віссю.
Дуже ефективне самоочищення проміжку між диском та стійкою.

Вище швидкість розвороту

Більша стабільність і вище швидкість розгортання на краях поля завдяки можливості розвороту на всіх котках.

Дефлектори

Дефлектори за кожним рядом дисків спрямовують і подрібнюють грунт.

Два типи дефлекторів

Можливість вибору з двох типів дефлекторів: гребневий / прутковий

Система складання

Запатентована система складання дозволяє машину шириною 7,8 м скласти до транспортної ширини 3 м і висоти 4 м, для дотримання норм транспортування по наземним комунікаціям.

Стійка і диск

Деталь стійки і диска, загостреного по всьому колу.

Посадка диску

Деталь посадки диска - підшипник в корпусі.

Посівний аргегат Micro Drill

Продумана конструкція машини дозволяє встановити посівний агрегат Micro Drill, призначений для посіву проміжних культур або прямого посіву трави.

Більш детальна інформація про посівний агрегат Micro Drill >

Параметри

Технічні параметри	Одиниця виміру	Diskomat 5 PS	Diskomat 6 PS	Diskomat 6,5 PS W	Diskomat 8 PS	Diskomat 8,5 PS W
Робоча ширина	мм	5 000	6 000	6 300	7 800	8 300
Транспортна ширина	мм	3 000	3 000	3 250	3 000	3 750
Транспортна висота	мм	3 300	3 650	4 000	4 000	4 000
Загальна довжина агрегату	мм	6 600	6 600	6 600	6 600	7 250
Робоча глибина	мм	60─180	60─180	60─180	60─180	60─180
Кількість дисків - передній ряд Кількість дисків - задній ряд	шт	20 20	24 24	25 25	30 30	33 33
Діаметр дисків	мм	620	620	620	620	620
Продуктивність	га / год	5─7,5	6─9	6,3─9,5	8─12	8,5─13
Потужність тягового засобу ¹	кВт Л.с.	150─220 205─300	180─260 245─355	190─270 260─370	240─300 325─410	260─330 350─450
Робоча швидкість	км / год	10─15	10─15	10─15	10─15	10─15
Максимальна транспортна швидкість ⁵	км / год	20	20	20	20	20
Гранично допустимий схил	°	6	6	6	6	6
Розмір коліс - транспорт ⁴		19.0/45-17 10.0/75-15,3	19.0/45-17 10.0/75-15,3	520/50 R17	19.0/45-17 10.0/75-15,3	520/50 R17

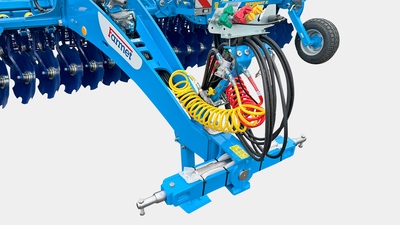

Тип гальма / приводу ³		пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий
Тиск повітря ³	кПа	8,5	8,5	8,5	8,5	8,5
Кількість гідравлічних контурів / тиск	bar	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 / 200 2 / 200 ⁴	3 (4) / 200 2 / 200 ⁴
Кількість роз'ємів / тип		6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴	6 / ISO 12,5 4 / ISO 12,5 ⁴
Вимоги до тягового засобу		ТТН кат. 3	ТТН кат. 3	ТТН кат. 3	ТТН кат. 3	ТТН кат. 3
Вага агрегату ²	кг	6 200	6 950	7 850	8 660	10 000

¹ Рекомендована потужність тягового засоби / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їхнього регулювання.
² Вага агрегату з Подвійним котком.
³ Альтернативне гідравлічне гальмо / робочий тиск 130 ± 5 bar.
⁴ Дійсно для подвійного пневмошинах котка.
⁵ Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.

PS – полунавесной складовими агрегат
PS W – полунавесной складовими агрегат, транспортна ширина агрегату більше 3 метрів

Обладнання

Фотогалерея

Вiдео

Файли

Інструкції з використання

Дисковий лущильник Diskomat

Дисковий лущильник Diskomat 5 PS

Дисковий лущильник Diskomat 6 PS

Дисковий лущильник Diskomat 8 PS

Обладнання

Котки

Дисковий коток SDR

Діаметр	580 мм
Вага	220 кг / м

Подвійний Ring коток DRR

Діаметр	540/540 мм
Вага	195 кг / м

Подвійний коток DR

Діаметр	400/350 mm
Вага	180 кг / м

Ring коток RR

Діаметр	520 мм
Вага	160 кг / м

V каток VR

Діаметр	600 мм
Вага	175 кг / м

Подвійний V-ring DVR

Діаметр	550/550 мм
Вага	180 кг / м

Трубчастий каток TRS

Діаметр	600 мм
Вага	100 кг / м

Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Коток забезпечує подрібнення, вирівнювання і коткування грунту. Вибір типу котка залежить від типу грунтів і способу використання машини.

Коток	Трубчастий TRS	Подвійний DR	Ring RR	Подвійний ring DRR
Подрібнення	●●○○	●●●○	●●●○	●●●○
Ущільнення	●●●○	●●●○	●●●●	●●●●
Контроль глибини	●●●○	●●●●	●●●●	●●●●
Стійкість до забивання	●○○○	●●●○	●●●●	●●●●
Придатність для кам'янистого грунту	●●●○	●●●○	●●●○	●●●○
Придатність для мокрих грунтів	●○○○	●●○○	●●●●	●●●●
Важкий грунт	●●○○	●●●●	●●●●	●●●●
Середний грунт	●●●○	●●●●	●●●●	●●●●
Легкий грунт	●●●●	●●●●	●●●●	●●●●

Коток	Дисковий SDR	VR	Подвійний V-ring DVR
Подрібнення	●●●○	●●●○	●●●○
Ущільнення	●●●●	●●●●	●●●●
Контроль глибини	●●●●	●●●●	●●●●
Стійкість до забивання	●●●○	●●●●	●●●●
Придатність для кам'янистого грунту	●●●○	●●●○	●●●○
Придатність для мокрих грунтів	●●●●	●●●●	●●●●
Важкий грунт	●●●●	●●●●	●●●●
Середний грунт	●●●●	●●●●	●●●●
Легкий грунт	●●●○	●●●●	●●●●
