Передпосівний агрегат KOMPAKTOMAT PS

7 операцій і ідеальне посівне ложе за один прохід

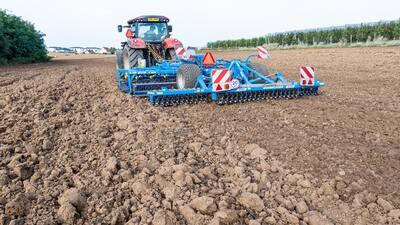

Передпосівний агрегат Kompaktomat PS

Технології

Kompaktomat PS

Kompaktomat PS LONG

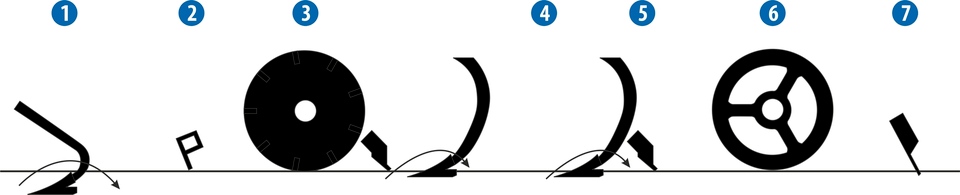

1	Розпушування слідів коліс трактора. Ідеальне розпушування забезпечує рівномірність сходів після посіву.
2	Первинне вирівнювання поверхні грунту. Акуратно вирівняна поверхня ґрунту полегшує наступне рівномірне розпушування для посівного ложа.
3	Попередня обробка грунту переднім катком. Передній каток подрібнює грудки на поверхні.
4	Формування посівного ложа. Розпушування і підрізання бур'янів стрілчастими або долотовими лапами на задану глибину. Глибина повинна бути такою ж як і глибина посіву. При використанні стрілчастих лап відбувається підрізання ґрунту по всій площі та знищення бур'янів.
5	Вирівнювання поверхні за секцією розпушування.
6	Ущільнення грунту заднім катком. Каток дрібно подрібнює рештки грудок і забезпечує остаточну підготовку посівного ложа з повністю відновленою структурою грунту. Відновлення капілярності грунту підтягує вологу до поверхні для рівномірних сходів навіть у посушливі періоди.
7	Фінальне вирівнювання поверхні грунту. Задня зубчаста планка забезпечить ідеальну структуру і мінімальну грудку грунту для подальшого посіву.

Передпосівні комбінатори Kompaktomat - це випробувані агрегати призначені для передпосівної підготовки поля після оранки та іншої основного обробітку грунту. За один прохід грунт ідеально підготовлений для посіву без необхідності подальшого обробітку.

Широкий вибір ширини захвату

Напівнавісні агрегати пропонуємо в діапазоні робочої ширини від 3 м до 9,7 м.

Прекрасне вирівнювання поверхні і подрібнення грудок

Передпосівні агрегати Kompaktomat - це чудове вирівнювання поверхні, подрібнення грудок і утворення оптимально ущільненого посівного ложа.

Широкий вибір ширини захвату

Напівнавісні агрегати пропонуємо в діапазоні робочої ширини від 3 м до 9,7 м.

Прекрасне вирівнювання поверхні і подрібнення грудок

НЕВІРНО

При нерівномірному обробітку поля будуть нерівномірні сходи рослин.

ВІРНО

Рівномірний обробіток поля передпосівним комбінатором Kompaktomat зумовлює рівномірні сходи рослин.

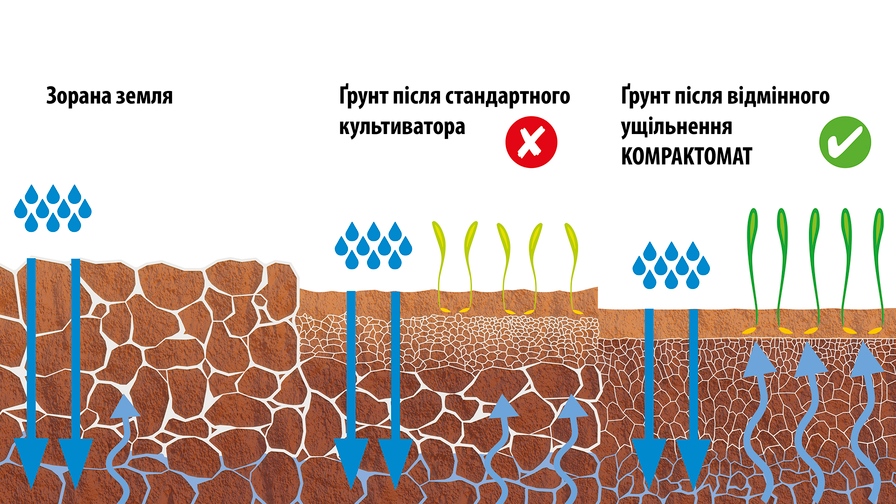

Відмінне ущільнення → забезпечення водопоглинання та підйому води

Техніка

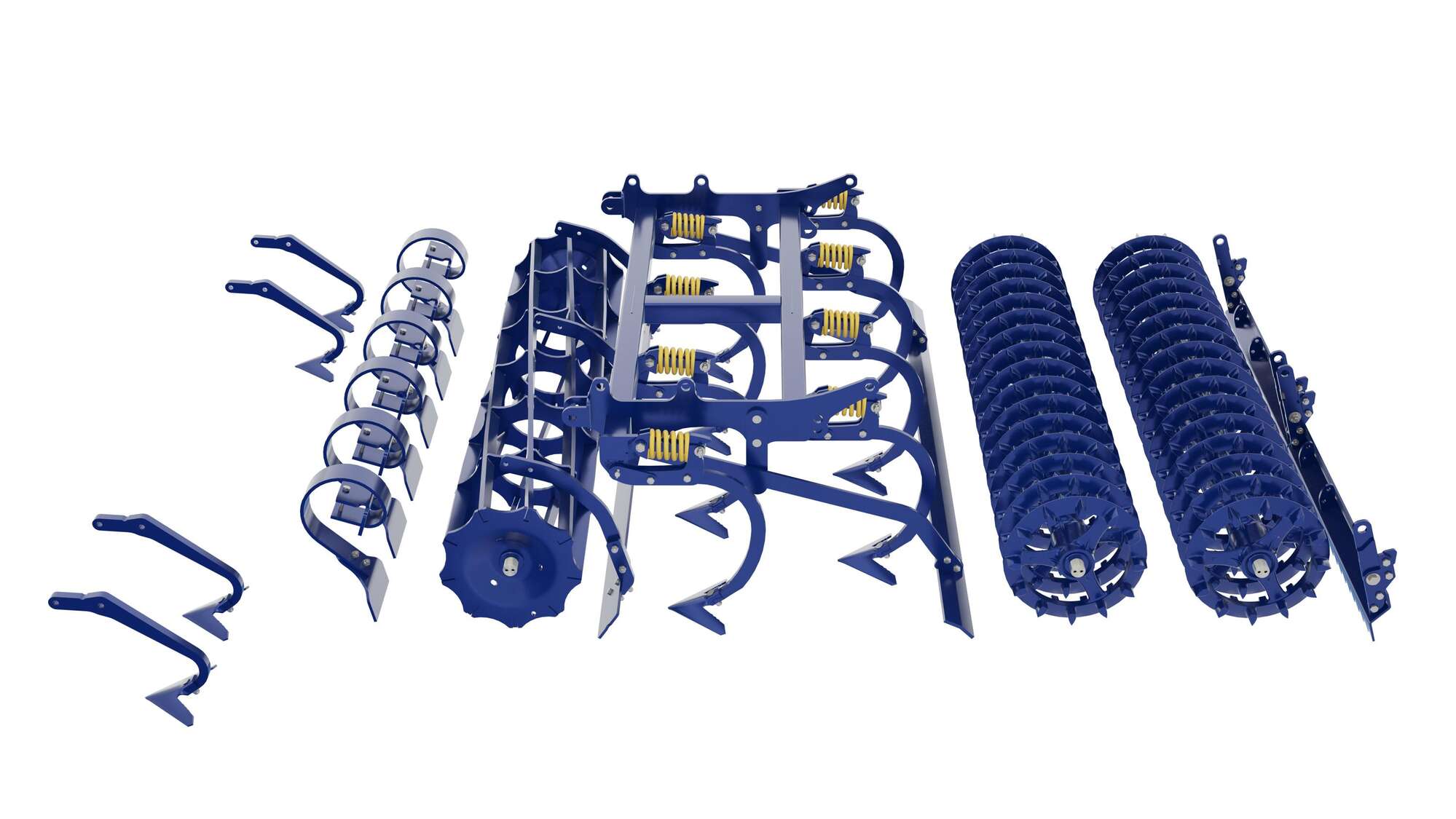

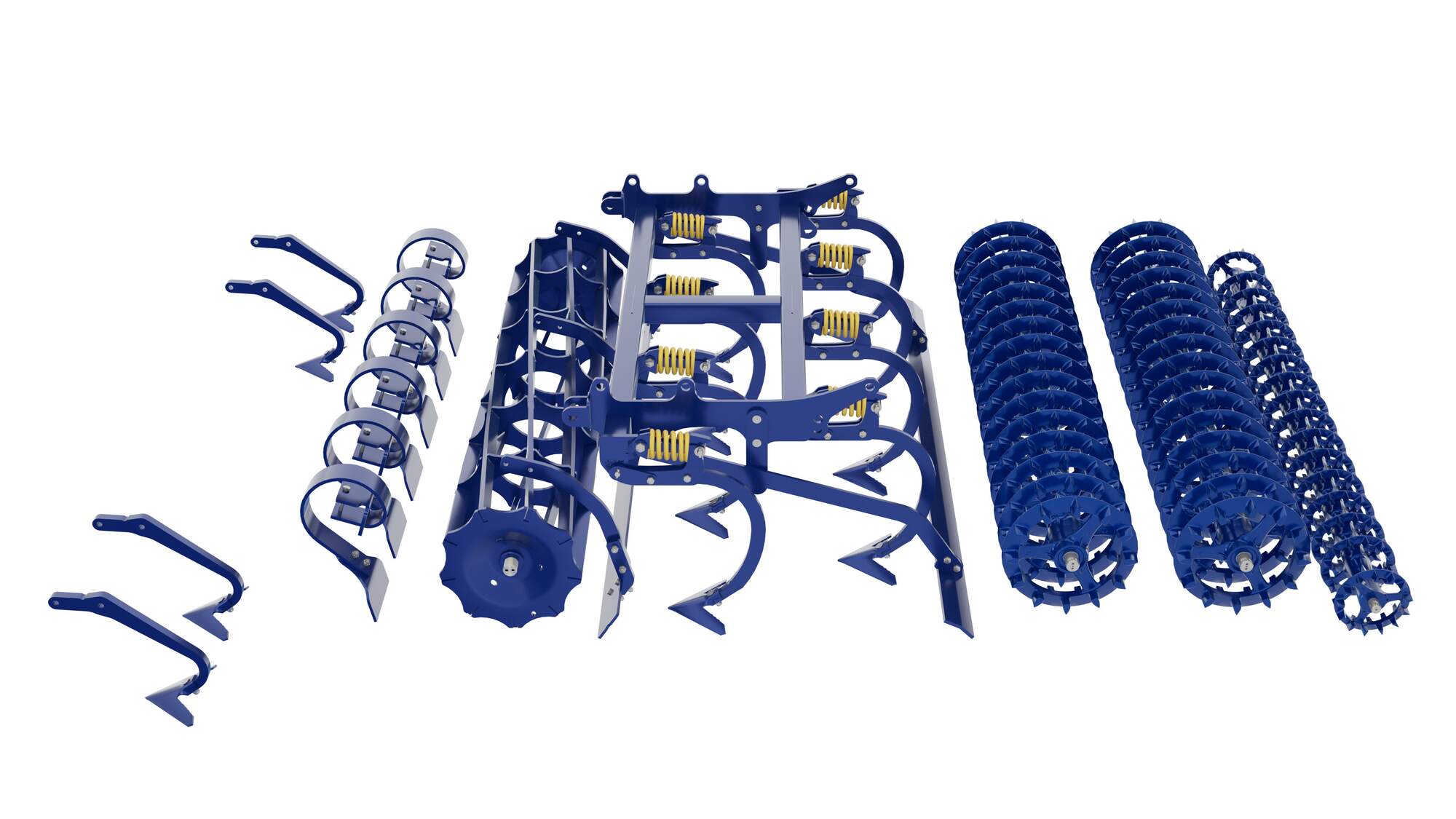

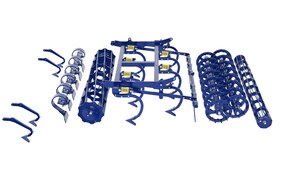

Передпосівний агрегат Kompaktomat K PS

Розрихлювач сліду коліс трактора для розм'якшення ущільненої землі.
Пластина передньої волокуші для попереднього вирівнювання поверхні.
Передній коток для первинного роздрібнення грудок.
Робоча секція подрізає і розпушує грунт.
Пластина середньої волокуші вирівняє розпушений грунт і далі спрямує його під задній коток.
Задній коток для дрібного обробітку грунту.
Пластина задньої волокуші ідеально вирівнює поверхню.

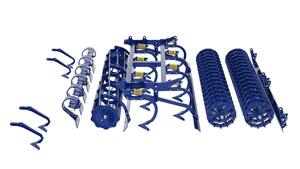

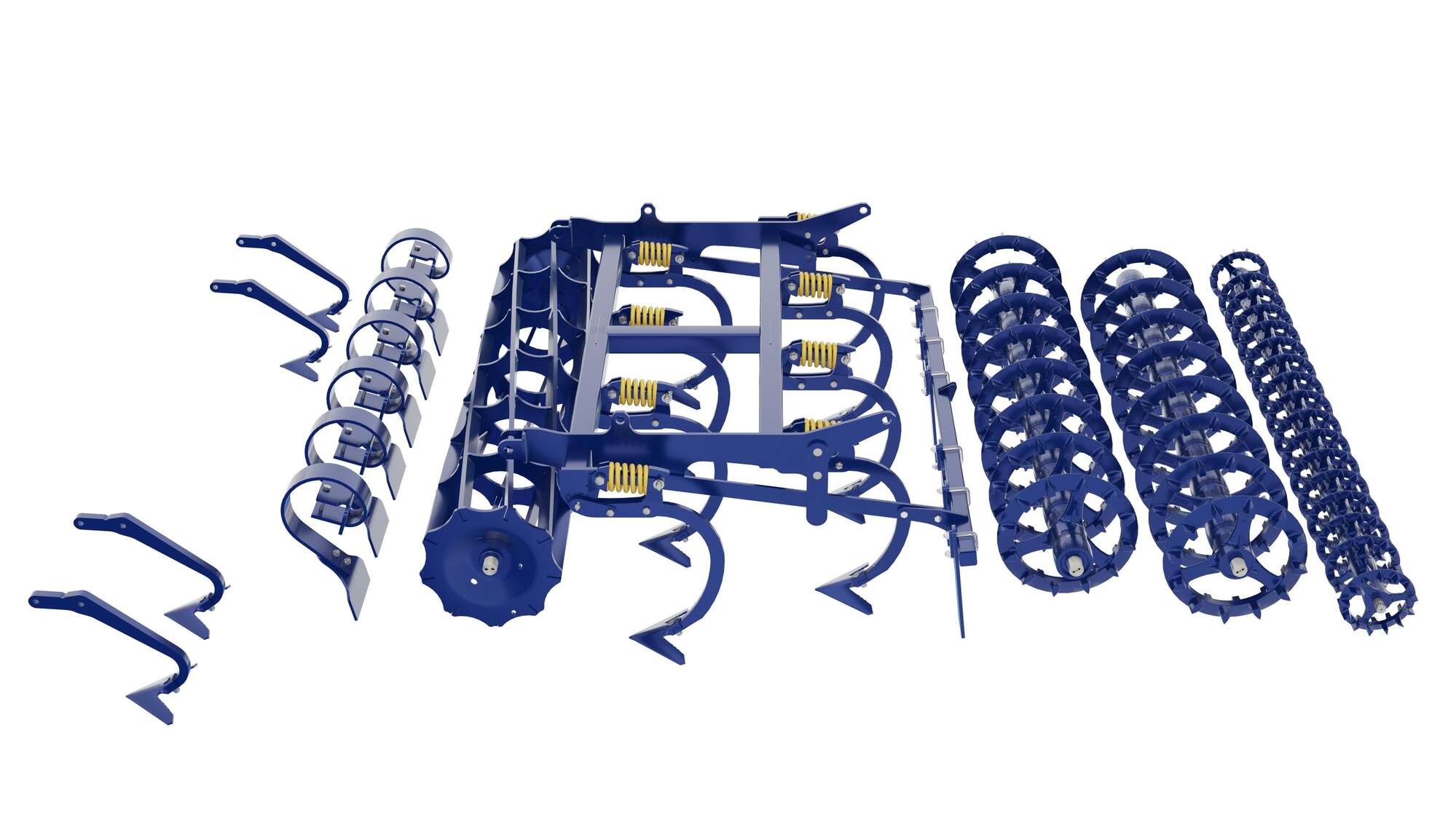

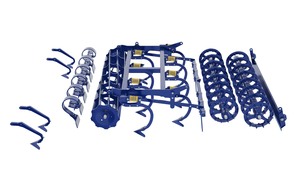

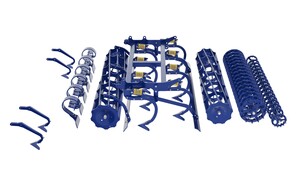

Передпосівний агрегат Kompaktomat K PS LONG

Розрихлювач сліду коліс трактора для розм'якшення ущільненої землі.
Пластина передньої волокуші для попереднього вирівнювання поверхні.
Передній коток для первинного роздрібнення грудок.
Подовжена дворядна лемешева робоча секція з підвищеною прохідністю для підрізування і розпушення ґрунту.
Пластина середньої волокуші вирівняє розпушений грунт і далі спрямує його під задній коток.
Задній коток для дрібного обробітку грунту.
Секція фінішної обробки задньої волокуші ідеально вирівнює поверхню.

Висока продуктивність і якість роботи

7 операцій вироблених за один прохід.
Висока робоча швидкість до 12 км / год.
Оптимальне ущільнення і відновлення капілярністі забезпечує якісні сходи кожної культури.
Точне регулювання глибини роботи робочих органів забезпечує відмінну підготовку посівного ложа.
Автоматичний захист робочих органів забезпечує невпинну роботу.
Відмінний ефект вирівнювання полів.

7 операцій вироблених за один прохід.
Висока робоча швидкість до 12 км / год.
Оптимальне ущільнення і відновлення капілярністі забезпечує якісні сходи кожної культури.
Точне регулювання глибини роботи робочих органів забезпечує відмінну підготовку посівного ложа.
Автоматичний захист робочих органів забезпечує невпинну роботу.
Відмінний ефект вирівнювання полів.

Потужна конструкція

Леговані високоміцні матеріали спільно з технологією eXtra STEEL line є гарантією наших машин у найважчих умовах.

Високоміцні матеріали

У ключових вузлах використані леговані високоміцні матеріали для тривалого терміну служби. Полегшена конструкція рами.

Потужна волокуша

Потужна пластина передньої волокуші забезпечує зрізання нерівностей, що виникли після оранки.

Захист робочих органів

Автоматичне спрацьовування захисту.

Просте обслуговування

Завдяки мінімальній кількості місць регулювання і змащення, обслуговування, регулювання і і управління є дуже простими процесами, з якими впорається будь-хто.

Мінімум місць регулювання.
Мінімум місць змащення.

Пластина передньої волокуші

Регулювання висоти пластини передньої волокуші.

Пластина передньої волокуші за стрілчастими лапами

Регулювання висоти пластини передньої вилікуєш за стрілчастими лапами.

Робоча глибина

Регулювання робочої глибини робочих органів.

Продумана конструкція

Перевагою конструкції цього агрегату є можливість регулювань, які забезпечують різноманітність виконуваних робіт.

Складання в транспортне положення розроблено так, щоб:

Машина мала транспортну ширину максимально 3 метри і транспортну висоту максимально 4 метра.

Складання в транспортне положення розроблено так, щоб:

Машина мала транспортну ширину максимально 3 метри і транспортну висоту максимально 4 метра.

Можливість вибору з декількох варіантів робочих секцій

Відмінності між окремими секціями описані в таблицях Оснащення

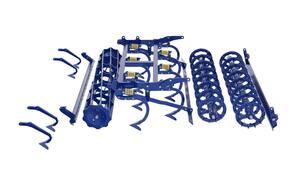

Секція AL

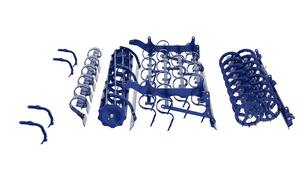

Секція CF

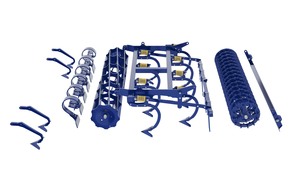

Секція AP

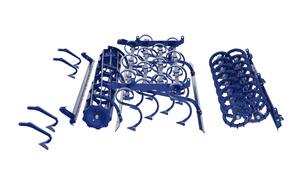

Секція AL4

Можливість агрегатування з іншими машинами

Напівнавісні передпосівні комбінатори Kompaktomat K 300 P - 1000, PS можна комбінувати з іншими пристроями або машинами. Для цього необхідно доукомплектувати їх задньої ТТН категорії 2, це додаткова комплектація.

Комбінація передпосівних комбінаторів Kompaktomat з котками

Для комбінації , наприклад, з подрібнювальними котками необхідно оснастити комбінатор задньої ТТН трехточковою навіскою.

Комбінація передпосівних агрегатів Kompaktomat з сівалками

Для комбінування з пневматичної сівалкою необхідно комбінатор оснастити гідроприводом для вентилятора, гідроконтуром для управління маркерами сівалки.

Параметри

Технічні параметри - варіант без гальм

Технічні параметри	Одиниця виміру	Kompaktomat K 300 P	Kompaktomat K 400 PS	Kompaktomat K 450 PS	Kompaktomat K 500 PS	Kompaktomat K 600 PS
Робоча ширина	мм	3 000	4 000	4 500	5 000	6 000
Транспортна ширина	мм	3 000	3 000	3 000	3 000	3 000
Транспортна висота	мм	1 650	2 670	3 030	2 790	3 230
Загальна довжина агрегату	мм	5 965	5 965	5 965	6 105	6 105
Робоча глибина	мм	0–100	0–100	0–100	0–100	0–100
Кількість стійок - стрілчасті AL Кількість стійок - долотові CF Кількість стійок - стрілчасті AP	шт	13 30 12	18 39 16	20 47 20	23 49 23	27 59 24
Продуктивність	га / год	2,2–3,2	3–4	3,5–4,5	3–5	3,5–6
Потужність тягового засобу ¹	кВт Л.с.	70 95	90 125	110 150	120 165	130 180
Робоча швидкість	км / год	10–14	10–14	10–14	10–14	10–14
Гранично допустимий схил	°	11	6	6	6	6
Розмір коліс – транспорт		400/60-15,5	400/60-15,5	400/60-15,5	19,0/45-17	19,0/45-17
Кількість гідравлічних контурів / тиск	Бар	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200
Кількість гідравлічних муфт / тип		4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5
Вимоги до тягового засобу Відстань між важелями ТТН (соотв. Міжряддя)	мм	1 010 (920)	1 010 (920)	1 010 (920)	1 010 (920)	1 010 (920)
Вимоги до тягового засобу Діаметр отвору для нижнього пальця (соотв. Ø)	мм	37,5 (29)	37,5 (29)	37,5 (29)	37,5 (29)	37,5 (29)
Вимоги до тягового засобу		ТТН кат. 3; фаркоп K80; ok Ø 40, 50, 70 мм
Навантаження на шасі	кг	1 960	2 080	2 240	2 730	2 950
Вага агрегату ²	кг	2 360	3 010	3 340	4 025	4 360

Технічні параметри - варіант з гальмами

Технічні параметри	Одиниця виміру	Kompaktomat K 500 PS	Kompaktomat K 600 PS	Kompaktomat K 700 PS	Kompaktomat K 800 PS	Kompaktomat K 1000 PS
Робоча ширина	мм	5 000	6 000	7 000	8 000	9 850
Транспортна ширина	мм	3 000	3 000	3 000	3 000	3 000
Транспортна висота	мм	2 790	3 230	3 830	4 000	4 000
Загальна довжина агрегату	мм	6 105	6 105	6 105	6 105	6 660
Робоча глибина	мм	0–100	0–100	0–100	0–100	0–100
Кількість стійок - стрілчасті AL Кількість стійок - долотові CF Кількість стійок - стрілчасті AP	ks	23 49 23	27 59 24	31 69 31	35 77 32	43 91 38
Продуктивність	га / год	3–5	3,5–6	4,5–7	5,5–8	8,5–10
Потужність тягового засобу ¹	кВт Л.с.	120 165	130 180	150 205	160 220	180 245
Робоча швидкість	км / год	10–14	10–14	10–14	10–14	10–14
Гранично допустимий схил	°	6	6	6	6	6
Розмір коліс –транспорт		19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17
Тип гальма / приводу ³		пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий
Тиск повітря ³	kPa	8,5	8,5	8,5	8,5	8,5
Гальмо		300/60	300/60	300/60	300/60	300/90
Кількість гідравлічних контурів / тиск	Бар	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200
Кількість гідравлічних муфт / тип		4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5
Вимоги до тягового засобу Відстань між важелями ТТН (соотв. Міжряддя)	мм	1 010 (920)	1 010 (920)	1 010 (1 045)	1 010 (1 045)	1 010 (1 045)
Діаметр отвору для нижнього пальця (соотв. Ø)	мм	37,5 (29)	37,5 (29)	37,5 (50)	37,5 (50)	37,5 (50)
Вимоги до тягового засобу		ТТН кат. 3; фаркоп K80; ok Ø 40, 50, 70 мм
Навантаження на шасі	кг	2 730	2 950	3 360	3 620	4 520
Вага агрегату ²	кг	4 025	4 360	4 960	5 345	6 920

Передпосівний агрегат Kompaktomat PS LONG

Технічні параметри	Одиниця виміру	Kompaktomat K 500 PS LONG	Kompaktomat K 600 PS LONG	Kompaktomat K 700 PS LONG	Kompaktomat K 800 PS LONG	Kompaktomat K 1000 PS LONG
Робоча ширина	мм	5 000	6 000	7 000	8 000	10 000
Транспортна ширина	мм	3 000	3 000	3 000	3 000	3 000
Транспортна висота	мм	2 790	3 230	3 830	4 000	4 000
Загальна довжина агрегату	мм	6 355	6 355	6 355	6 355	6 910
Робоча глибина	мм	0–100	0–100	0–100	0–100	0–100
Кількість стійок - стрілчасті AL Кількість стійок - стрілчасті AL4 Кількість стійок - долотові CF Кількість стійок - стрілчасті AP	ks	23 41 49 23	27 47 59 24	31 55 69 31	35 61 77 32	43 91 38 76
Продуктивність	га / год	3–5	3,5–6	4,5–7	5,5–8	8,5–10,0
Потужність тягового засобу ¹	кВт Л.с.	120 165	130 180	150 205	160 220	180 245
Робоча швидкість	км / год	10–14	10–14	10–14	10–14	10–14
Гранично допустимий схил	°	6	6	6	6	6
Розмір коліс –транспорт		19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17
Тип гальма / приводу ³		пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий	пневмо / двухшланговий
Тиск повітря ³	kPa	8,5	8,5	8,5	8,5	8,5
Варіант з гальмами / без гальм		так / так	так / так	так / так	так / немає	так / немає
Гальмо		300/60	300/60	300/60	300/60	300/60
Кількість гідравлічних контурів / тиск	Бар	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200
Кількість гідравлічних муфт / тип		4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5
Вимоги до тягового засобу Відстань між важелями ТТН (соотв. Міжряддя)	мм	1 010 (920)	1 010 (920)	1 010 (1 045)	1 010 (1 045)	1 010 (1 045)
Діаметр отвору для нижнього пальця (соотв. Ø)	мм	37,5 (29)	37,5 (29)	37,5 (50)	37,5 (50)	37,5 (50)
Вимоги до тягового засобу		ТТН кат. 3; фаркоп K80; ok Ø 40, 50, 70 мм
Навантаження на шасі	кг	2 810	3 030	3 460	3 720	4 850
Вага агрегату ²	кг	4 125	4 460	5 110	5 495	7 420

¹ Рекомендована потужність тягового засобу / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їхнього регулювання.
² Вага агрегату у варіанті: передній планчатий рівний каток, секція AP, задній Crosskill коток з волокушею.
³ Альтернативний гальмо: гідравлічне, тиск 130 ± 5бар (призначений для французького ринку).
Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.

P - полунавесной агрегат
PS - полунавесной складаний агрегат

Модульність

Kompaktomat STANDARD

підходить для інтенсивного обробітку ґрунту після оранки з малою кількістю рослинних решток

Kompaktomat LONG

підходить для обробітку ґрунту після культивації з великою кількістю подрібнених рослинних решток на поверхні

Обладнання

Фотогалерея

Video

Файли

Інструкції з використання

Передпосівний агрегат Kompaktomat

Передпосівний агрегат Kompaktomat K 1000 PS

Передпосівний агрегат Kompaktomat K 1000 PS + DV 1000 PS

Передпосівний агрегат Kompaktomat K 400 PS

Передпосівний агрегат Kompaktomat K 400 PS + DV 400 PS

Передпосівний агрегат Kompaktomat K 600 PS

Передпосівний агрегат Kompaktomat K 600 PS + Пневматична сівалка Мonsun ME 600

Передпосівний агрегат Kompaktomat K 600 PS LONG

Передпосівний агрегат Kompaktomat K 700 PS

Передпосівний агрегат Kompaktomat K 800 PS

Передпосівний агрегат Kompaktomat K 800 PS LONG

Kompaktomat PS LONG

Kompaktomat K 1000 PS & DV 1000 NS

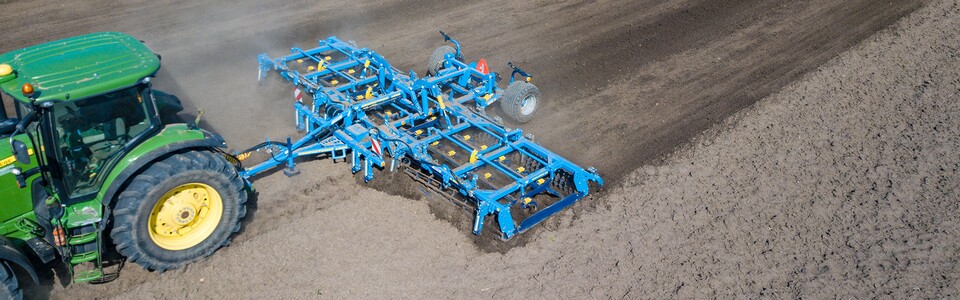

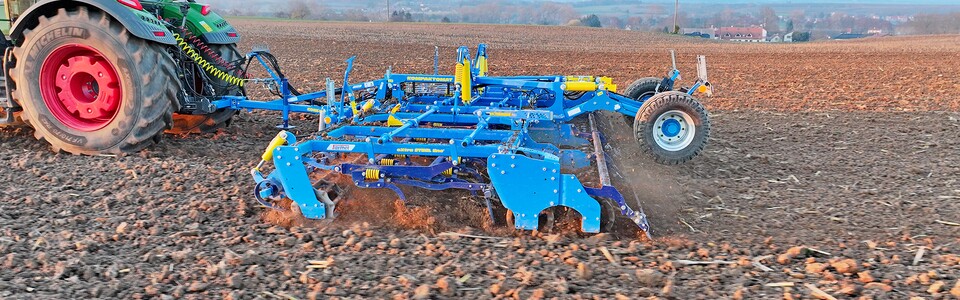

Kompaktomat K 800 PS LONG

Обладнання

Котки

Ring коток RR

Діаметр	400 мм
Вага	115 кг / м

Можна використовувати як передній і як задній коток.

Якісна робота для будь-яких умов, добре дотримується глибини. Використовується для будь-яких умов.

Crosskill коток CR

Діаметр	400 мм
Вага	133 кг/м

Використовується тільки як задній коток.

Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки.

Подвійний Crosskill коток DCR

Діаметр	400 мм
Вага	185 кг/м

Використовується тільки як задній коток.

Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки. У порівнянні з Сrosskill катком ще інтенсивніше розбиває грудки.

Планчатий рівний коток SB

Діаметр	400 мм
Вага	70 кг/м

Можна використовувати як передній і як задній коток.

Якісно подрібнює грудки. Не використовується для дуже вологих умов.

Планчатий рівний коток BR

Діаметр	400 мм
Вага	63 кг/м

Можна використовувати як передній і як задній коток.

Якісно подрібнює грудки. Не використовується для дуже вологих умов.

Two crosskill rolles CR + CR

Діаметр	400 мм
Вага	265 кг/м

Використовується тільки як задній коток.

Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки.

Подвійний Crosskill коток DCRL

Діаметр	400 мм
Вага	185 кг/м

Використовується тільки як задній коток.

Планчатий рівний коток SB + Crosskill коток CR

Діаметр	400 мм
Вага	203 кг/м

Можна використовувати як передній і як задній коток.

Якісно подрібнює грудки. Не використовується для дуже вологих умов.

Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Вибір типу котка залежить від типу грунтів і способу використання машини.

Коток	Crosskill CR	Планчатий BR	Планчатий спіральний SB	Ring RR
Подрібнення	●●●●	●●●○	●●●○	●●○○
Ущільнення	●●●●	●●●○	●●●○	●●●●
Контроль глибини	●○○○	●●●○	●●●○	●●●●
Стійкість до забивання	●●●○	●●○○	●●●○	●●●●
Придатність для кам'янистого грунту	●●○○	●●●○	●●●○	●●●○
Придатність для мокрих грунтів	●●○○	●○○○	●●●○	●●●●
Важкий грунт	●●●○	●●○○	●●○○	●●●○
Середний грунт	●●●●	●●●○	●●●○	●●●○
Легкий грунт	●●●●	●●●●	●●●●	●●●○

Коток	Подвійний crosskill DCR	Подвійний crosskill DCRL	Two crosskill rolles CR + CR	Планчатий рівний коток + Crosskill коток SB + CR
Подрібнення	●●●●	●●○○	●●●●	●●●●
Ущільнення	●●●●	●●●●	●●●●	●●●●
Контроль глибини	●●○○	●●○○	●●○○	●●●○
Стійкість до забивання	●●●●	●●●○	●●●○	●●○○
Придатність для кам'янистого грунту	●●○○	●●●●	●●○○	●●○○
Придатність для мокрих грунтів	●●●○	●●○○	●●○○	●○○○
Важкий грунт	●●●●	●●●●	●●●○	●●○○
Середний грунт	●●●●	●●●●	●●●●	●●●○
Легкий грунт	●●●●	●●●●	●●●●	●●●●

Робочі інструменти

Долота Компактомату

Для секцій AL / AP.

Долота Компактомату

Для секцій AL4.

Долото CARBIDE

Для секції CF.

Вістря лемеша

Для секції CF.

Секція

Секція AP

Універсальна секція оснащена стійками зі стрілчастими лапами шириною 25 см у два ряди. Стрілчасті лапи встановлені на стійки, які завдяки своїй формі забезпечать високу прохідність рослинних залишків. Тому ця секція використовується насамперед на ділянках з великою кількістю подрібнених рослинних решток і у важких умовах. За секцією стандартно встановлюється планчата волокуша.

Секція AL

Секція оснащена стійками зі стрілчастими лапами шириною 25 см у два ряди. Кожна стійка має захист листової пружиною. Ця секція призначена для легких ґрунтових умов без великої кількості рослинних залишків. За секцією стандартно встановлюється планчата волокуша.

Секція AL4

Варіант для Компактомат Лонг

Чотирирядна секція з долотами на пружних стійках.

Секція CF

Секція оснащена стійками з вузькими долотами шириною 3,5 см в чотири ряди. Ця Долотова секція використовується насамперед навесні для обробітку дуже вологих і важких грунтів, коли не бажано піднімати на поверхню вологий грунт. За лемішами стандартно розташована направляюча рейка.

Секція	AL	AL-L¹	CF	CF-L¹	AP	AP-L¹	AL4¹
Кількість рядів доліт (шт) / Відстань між рядами (мм)	2 / 400	2 / 510	4 / 240	4 / 265	2 / 490	2 / 600	4 / 270
Волокуша за лемехами	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Обробіток цілої площі	●●●●	●●●●	●●○○	●●○○	●●●●	●●●●	●●●●
Придатність для легких грунтів	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Придатність для середніх грунтів	●●●○	●●●○	●●●○	●●●○	●●●●	●●●●	●●●●
Придатність для важких грунтів	●●●○	●●●○	●●●○	●●●○	●●●●	●●●●	●●●●
Придатність для кам'янистих і легких грунтів	●●●○	●●●○	●●●○	●●●○	●●●●	●●●●	●●●○
Придатність для вологих грунтів	●●○○	●●○○	●●●●	●●●●	●●○○	●●○○	●●●○
Стійкість до забивання	●●○○	●●○○	●●●○	●●●○	●●●○	●●●○	●●●○

¹ Розділ призначений для Kompaktomat LONG. Завдяки збільшеному кроку відрізняється кращою пропускною здатністю.

Розрихлювач слідів

Розрихлювач слідів зі стрілчастою лапою CA

Розрихлювач слідів із стрілчастою лапою і автоматичною системою спрацьовування захисту. Призначений для легких грунтів, де немає "витягування" вологих грудок на поверхню.

Розрихлювач слідів долотовий CC

Розрихлювач слідів долотовий з автоматичною системою спрацьовування захисту. Призначений для важких грунтів, де може відбуватися "витягування" вологих грудок на поверхню.

Передня волокуша

Жорстка волокуша

Являє собою зубчасту планку з автоматичною системою спрацьовування захисту. Міцна конструкція для відмінного розрівнювання грубої борозни.
FL = жорстко закріплена механічна волокуша, FH = жорстко закріплена гідравлічна волокуша.

Flexi-board

Являє собою окремі лопатковідние сегменти з автоматичною системою спрацьовування захисту. Міцна конструкція дозволяє краще подрібнити грудки грубої борозни.
L = Flexi-board, FB = Flexi-board гідравлічна.

Допълнителна брана, поставя се зад предния цилиндър FRL

Предназначена за Kompaktomat LONG.

Волокуша з автоматичним розблоковуванням з можливістю встановлення нижнього положення. Волокуша забезпечує більш інтенсивне перемішування = дрібніша структура грунту.

Секція фінішної обробки

Потужна волокуша

Потужна пластина передньої волокуші забезпечує зрізання нерівностей, що виникли після оранки.

Коток кінцевої обробки RFC

Активне дроблення залишків грудок після заднього котка.

Kompaktomat LONG можна використовувати для всіх типів циліндрів.
Kompaktomat PS його не можна встановити за задніми дворядними циліндрами.

Коток кінцевої обробки RF

Активне дроблення залишків грудок після заднього котка.

Задня навіска - агрегатування з іншими машинами

Задня навіска ТТН категорії 2 + 3

У задній частині машини у напівнавісного агрегату Kompaktomat можна встановити задню ТТН для можливості комбінаціїї з іншою машиною. Частиною задньої підвіски є контур з двома шлангами для опускання додаткового облаштування.
