| 1 | Strefa spulchniania śladów kół ciągnika. Idealne spulchnienie śladów kół ciągnika eliminuje nierównomierne wschody roślin po siewie. |
| 2 | Strefa podstawowego równania gleby. Precyzyjnie wyrównana powierzchnia gleby umożliwia równomierne zagęszczenie i spulchnienie łoża siewnego. |
| 3 | Strefa wstępnego zagęszczania gruntu przez wałek przedni. Przedni wałek kruszy grudki powierzchniowe, ale jednocześnie głęboko zagęszcza glebę i przywraca jej kapilarność. |
| 4 | Strefa tworzenia łoża siewnego. Gleba jest kruszona redlicową sekcją uprawową do ustawionej głębokości. Głębokość powinna być taka sama jak planowana głębokości siewu. Użycie redliczek strzałkowych gwarantuje uprawę i podcięcie chwastów na całej powierzchni. |
| 5 | Strefa wyrównująca za redlicową sekcją uprawową. |
| 6 | Strefa zagęszczania gleby przez tylny wał. Wał delikatnie kruszy bryły i zapewnia ostateczne zagęszczenie łoża siewnego, dzięki czemu kapilarność gleby jest w pełni przywrócona. Intensywny wzrost wilgotności gleby przy powierzchni zapewnia wschody roślin nawet w warunkach suszy. |
| 7 | Strefa końcowego wyrównywania gleby. Tylna włóka zapewnia idealnie wyrównaną powierzchnie i minimalną ilość grudek przed późniejszym siewem. |
Agregaty uprawowe Kompaktomat są sprawdzonymi urządzeniami przeznaczonymi do przygotowania gleby po orce do siewu.
Maszyny wyposażone w podwozie transportowe Kompaktomat są produkowane w szerokościach roboczych 12,5 m i 15,7 m są przeznaczone do pracy w największych gospodarstwach z ciągnikami o mocy do 600 KM.
Gleba jednym przejazdem jest doskonale doprowadzana do stanu wymaganego do siewu roślin. Zaletą maszyny jest doskonałe wyrównanie powierzchni, delikatne rozdrobnienie brył i stworzenie idealnego łoża siewnego. Doskonale wyrównanie pola zapewnia kombinacja włók zębatych które niwelują nawet bardzo duże nierówności.
Agregaty uprawowe Kompaktomat są sprawdzonymi urządzeniami przeznaczonymi do przygotowania gleby po orce do siewu.
Maszyny wyposażone w podwozie transportowe Kompaktomat są produkowane w szerokościach roboczych 12,5 m i 15,7 m są przeznaczone do pracy w największych gospodarstwach z ciągnikami o mocy do 600 KM.
Gleba jednym przejazdem jest doskonale doprowadzana do stanu wymaganego do siewu roślin. Zaletą maszyny jest doskonałe wyrównanie powierzchni, delikatne rozdrobnienie brył i stworzenie idealnego łoża siewnego. Doskonale wyrównanie pola zapewnia kombinacja włók zębatych które niwelują nawet bardzo duże nierówności.
Ze względu na dużą prędkość pracy nawet agregatami Kompaktomat o mniejszej szerokość roboczej można osiągnąć dużą wydajność pracy. Istotną rzeczą jest to, że dzięki przemyślanej konstrukcji i korzystnej wadze może Kompaktomat przygotować grunt po orce do siewu w jednym przejeździe a gleba jest uprawiona nie tylko powierzchownie, ale głęboko w całym profilu glebowym.

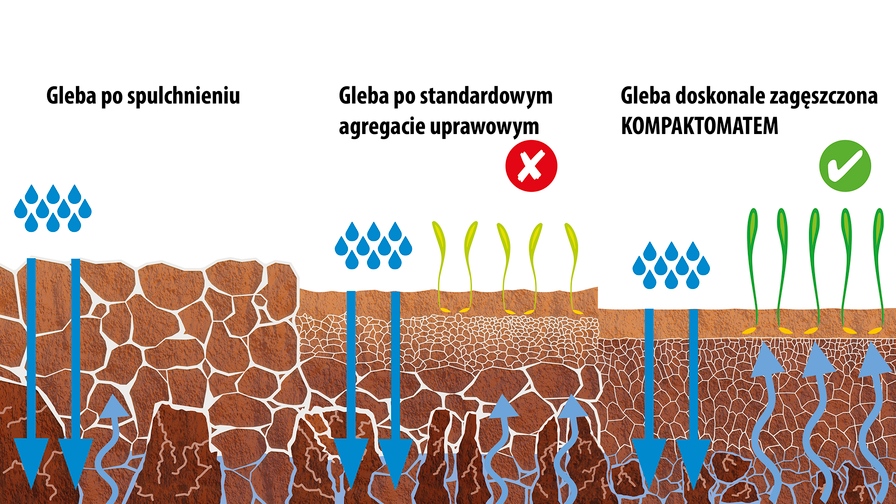

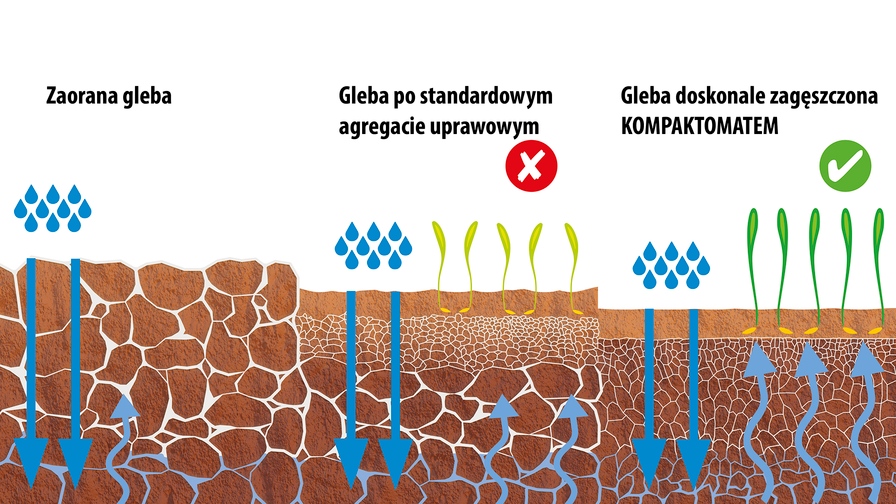

Kompaktomat wykonuje podczas przejazdu kilka operacji uprawowych, w efekcie których powierzchnia gleby jest powierzchniowo wyrównana i intensywnie głęboko uprawiona. W zmiękczonej ziemi zostanie przywrócone podsiąkanie kapilarne i utworzone łoże siewne. Bryły są drobno pokruszone.
Na życzenie klienta Kompaktomat może być wyposażony w hydrauliczną regulacje głębokości sekcji roboczej oraz hydrauliczną regulacje przedniej włóki.
Wszystkie miejsca regulacji i obsługi są zaprojektowane tak aby zapewni maksymalne bezpieczeństwo. Prosta, ale udana konstrukcja wymaga minimalnej konserwacji.
Wszystkie wersje są składane do transportu w taki sposób, aby nie przekraczały maksymalnej szerokości transportowej 3 metry i maksymalnej wysokości transportowej 4 metry. Składanie jest hydrauliczne i w pełni automatyczne.
Zastosowanie materiałów o zwiększonej twardości w połączeniu z technologią eXtra STEEL line gwarantuje długą żywotność naszych urządzeń nawet w najtrudniejszych warunkach.
Dzięki zminimalizowaniu punktów regulacji i smarowania zarówno obsługa jak również późniejsze utrzymanie sprowadza się do bardzo prostych czynności, które może zrobić każdy.
Zaletą konstrukcji tej maszyny jest jej uniwersalność i możliwość regulacji dające dużą wszechstronność pracy.
Zaletą konstrukcji tej maszyny jest jej uniwersalność i możliwość regulacji dające dużą wszechstronność pracy.

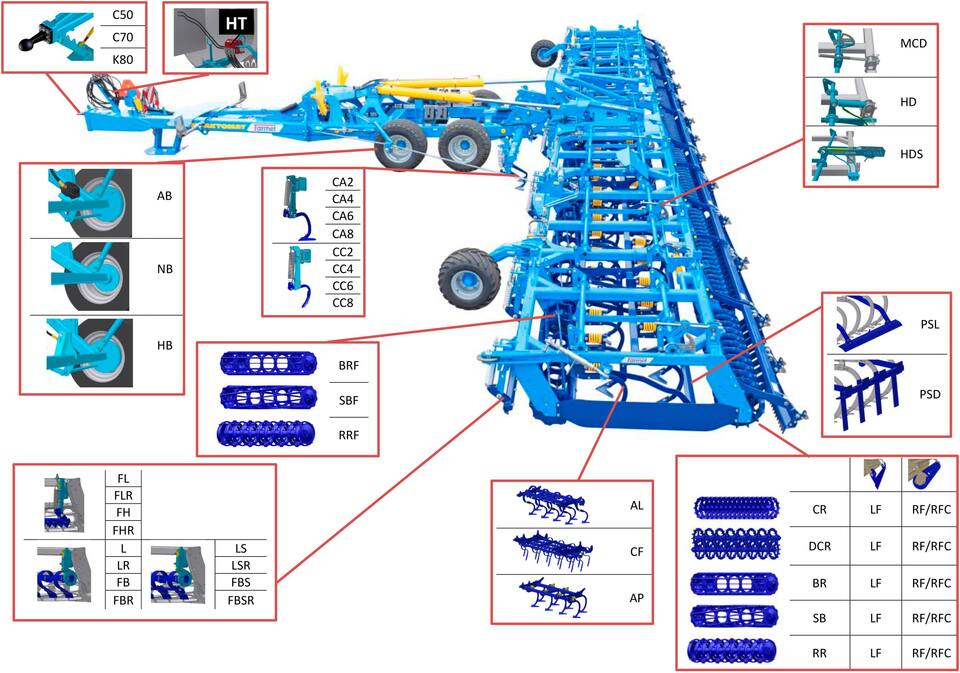

Różnice pomiędzy poszczególnymi sekcjami są bardziej szczegółowo opisane w zakładce Akcesoria
| Parametry techniczne | Jednostki | Kompaktomat K 1250 MAX |
Kompaktomat K 1570 MAX |
|---|---|---|---|
| Szerokość robocza | mm | 12 500 | 15 700 |
| Szerokość transportowa | mm | 3 000 | 3 000 |
| Wysokość transportowa 2 | mm | 3 500 | 3 500 |
| Długość 2 | mm | 11 300 | 11 300 |
| Głębokość robocza | mm | 0–100 | 0–100 |
| Liczba redlic - strzałkowe AL Liczba redlic - dłutowe CF Liczba redlic - strzałkowe AP |
szt. | 53 119 53 |
67 149 67 |
| Wydajność powierzchniowa | ha/godz. | 12–15 | 13–20 |
| Ciągnik 1 | kW HP |
243 330 |
316 430 |
| Prędkość robocza | km/godz. | 10–14 | 10–14 |
| Maksymalna prędkość transportowa 4 | km/godz. | 25 | 25 |
| Maksymalne pokonywane nachylenie | ° | 6 | 6 |
| Rozmiar opon - transport | 19,0/45-17 | 19,0/45-17 | |
| Typ hamulca / rozprowadzenie 3 | powietrze / dwu wężowy | powietrze / dwu wężowy | |
| Potrzebne ciśnienie 3 | kPa | 8,5 | 8,5 |
| Rozmiar hamulca | 300/60 | 300/60 | |
| Liczba obwodów hydraulicznych / typ | bar | 4–6 / 200 | 5–7 / 200 |
| Liczba hydro-złączy / typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Wymogi odnośnie zaczepu ciągnika |
mm | 600–650 | 600–650 |
| Wymogi odnośnie zaczepu traktora | mm | dolny zaczep K80; oko Ø 50, 70 mm | |
| Obciążenie osi | kg | 4 350 / 4 350 | 5 000 / 5 000 |
| Masa maszyny 2 | kg | 10 500 | 12 500 |

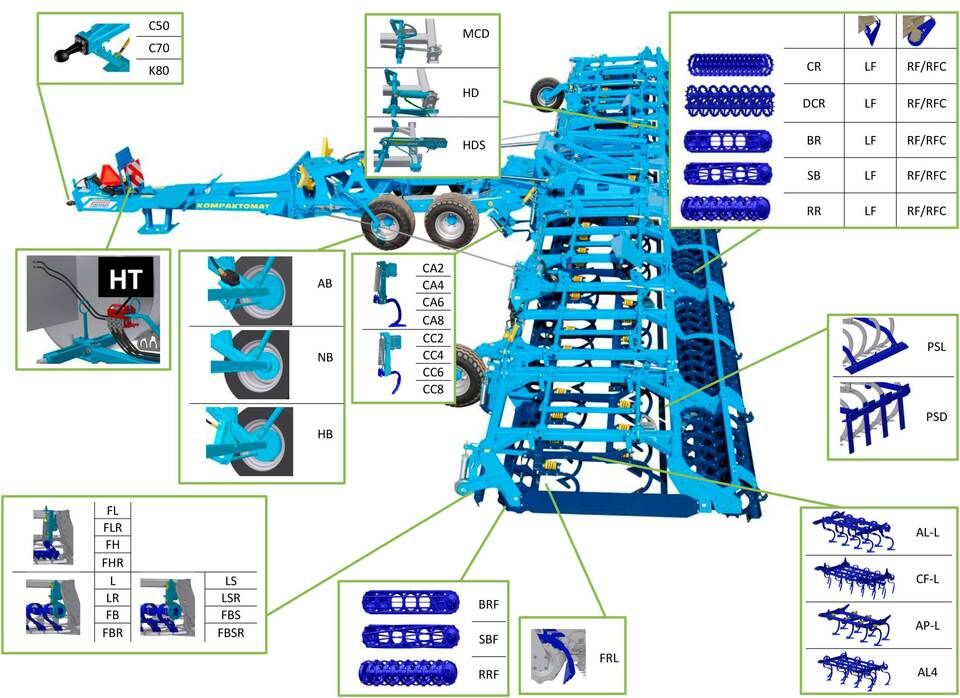

| Parametry techniczne | Jednostki | Kompaktomat K 1250 MAX LONG |
Kompaktomat K 1570 MAX LONG |
|---|---|---|---|
| Szerokość robocza | mm | 12 500 | 15 700 |
| Szerokość transportowa | mm | 3 000 | 3 000 |
| Wysokość transportowa 2 | mm | 3 750 | 3 750 |
| Długość 2 | mm | 11 550 | 11 550 |
| Głębokość robocza | mm | 0–100 | 0–100 |
| Liczba redlic - strzałkowe AL Liczba redlic - dłutowe CF Liczba redlic - strzałkowe AP Liczba redlic - strzałkowe AL4 |
szt. | 53 119 53 95 |
67 149 67 118 |
| Wydajność powierzchniowa | ha/godz. | 12–15 | 13–20 |
| Ciągnik 1 | kW HP |
243 330 |
316 430 |
| Prędkość robocza | km/godz. | 10–14 | 10–14 |
| Maksymalna prędkość transportowa 4 | km/godz. | 25 | 25 |
| Maksymalne pokonywane nachylenie | ° | 6 | 6 |
| Rozmiar opon - transport | 19,0/45-17 | 19,0/45-17 | |
| Typ hamulca / rozprowadzenie 3 | powietrze / dwu wężowy | powietrze / dwu wężowy | |
| Potrzebne ciśnienie 3 | kPa | 8,5 | 8,5 |
| Rozmiar hamulca | 300/60 | 300/60 | |
| Liczba obwodów hydraulicznych / typ | bar | 4–6 / 200 | 5–7 / 200 |
| Liczba hydro-złączy / typ | 8–12 / ISO 12,5 | 10–14 / ISO 12,5 | |
|
Wymogi odnośnie zaczepu ciągnika |
mm | 600–650 | 600–650 |
| Wymogi odnośnie zaczepu traktora | mm | dolny zaczep K80; oko Ø 50, 70 mm | |
| Obciążenie osi | kg | 4 600 / 4 600 | 5 350 / 5 350 |
| Masa maszyny 2 | kg | 11 200 | 13 500 |
1 Zalecany ciągnik, rzeczywista siła uciągu może się znacząco różnić w zależności od głębokości uprawy, warunków glebowych, nachylenia terenu, zużycia organów roboczych i ich wyregulowania.
2 Masa wariantu maszyny: przedni wał listwowy, sekcja AP, tylny wał crosskill z włóką.
3 Alternatywa typu hamulców: hydrauliczne, ciśnienie 130 ± 5 bar (przeznaczone na rynek francuski).
4 Transport / układ hamulcowy: Należy przestrzegać krajowych przepisów dotyczących transportu maszyn na drogach publicznych. Należy sprawdzić przepisy obowiązujące w danym kraju oraz przepisy dotyczące maksymalnej dopuszczalnej masy całkowitej i obciążenia osi, jak również dotyczące ewentualnej konieczności użycia układu hamulcowego. W razie dalszych pytań prosimy o kontakt z naszym przedstawicielem handlowym.
| Średnica | 400 mm |
| Waga | 133 kg/m |
Można stosować wyłącznie jako wał tylny.
Doskonała praca w lekkich, średnich i ciężkich glebach, wysokiej jakości zagęszczanie i rozdrabnianie grud.
| Średnica | 400 mm |
| Waga | 185 kg/m |
Można stosować wyłącznie jako wał tylny.
Doskonała praca w lekkich, średnich i ciężkich glebach, wysokiej jakości zagęszczanie i rozdrabnianie grud. Intensywniej rozdrabnia grudy niż wał crosskill.
| Średnica | 400 mm |
| Waga | 70 kg/m |
Można stosować jako wał przedni i tylny.
Wysoka jakość rozdrabniana grud. Odpowiedni do wilgotnych warunków.
| Średnica | 400 mm |
| Waga | 63 kg/m |
Można stosować jako wał przedni i tylny.
Wysoka jakość rozdrabniana grud. Nie bardzo przydatna do wilgotnych warunków.
| Średnica | 400 mm |
| Waga | 115 kg/m |
Można stosować jako wał przedni i tylny.
Wysokiej jakości praca we wszystkich rodzajach gleby, dobre prowadzenie pod względem głębokości, odpowiedni również do wilgotnych gleb.
Bardzo ważny jest prawidłowy wybór tylnego wału, który w dużej mierze wpływa na efekt wysokiej jakości uprawy. wybór rodzaju wałów w zależności od typu gleby oraz sposobu korzystania z maszyny.
| Wały | Crosskill CR |
Podwójny crosskill DCR |
Listwowy BR |
Listwowy spiralny SB |
Ring RR |
|---|---|---|---|---|---|
| Rozdrabnianie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Ubijanie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Głębokie prowadzenie | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Odporność na zapychanie | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Przydatność do kamienistych gleb | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Przydatność do mokrych gleb | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Gleby ciężkie | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Gleby średnie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Gleby lekkie | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Dla sekcji AL / AP.
Dla sekcji CF.
Dla sekcji CF.
Sekcja redlicowa wyposażona jest w redlice strzałkowe o szerokości 25 cm w dwóch rzędach. Każda redlica zabezpieczona jest sprężyną piórową. Ta sekcja redlicowa jest odpowiednia do lekkich warunków glebowych bez resztek roślinnych. Za redlicami znajduje się standardowa regulowana pod względem wysokości listwa wyrównująca.
Sekcja redlicowa wyposażona jest w wąskie dłuta o szerokości 3,5 cm w czterech rzędach. Ta sekcja redlicowa jest odpowiednia do uprawy gleby na wiosnę, gdy niewskazane jest wydobywanie na powierzchnię mokrej ziemi, lub do ciężkich gleb. Za redlicami jest standardowo listwa wyrównująca.
Uniwersalna sekcja redlicowa wyposażona jest w redlice strzałkowe o szerokości 25 cm w dwóch rzędach. Redlice są zamontowane na słupicach o geometrii polepszającej przechodzenie resztek roślinnych. Dlatego ta sekcja redlicowa jest odpowiednia dla gruntów z większą ilością występowania rozdrobnionych resztek roślinnych oraz do ciężkich gleb. Za redlicami znajduje się standardowa regulowana pod względem wysokości listwa wyrównująca.
| Sekcja | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Liczba rzędów redlic (szt.) / Rozstaw rzędów (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Włóka za redlicami | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Uprawa na całej powierzchni | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Przydatność do lekkich gleb | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Przydatność do średnich gleb | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Przydatność do ciężkich gleb | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Przydatność do kamienistych gleb | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Przydatność do mokrych gleb | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Odporność na zapychanie | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Sekcja przeznaczona jest do Kompaktomat LONG. Dzięki przedłużonemu rozstawowi charakteryzuje się lepszą przepustowością.
Automatycznie uruchamiany spulchniacz kół z redlicą strzałkową. Bardziej odpowiedni do lżejszych gleb, gdzie nie istnieje ryzyko do „wyciągania” wielkich grud na powierzchnię.
Automatycznie uruchamiany spulchniacz kół z redlicą dłutową. Bardziej odpowiedni do cięższych gleb, gdzie istnieje ryzyko do „wyciągania” wielkich grud na powierzchnię.
Automatycznie uruchamiana włóka w profilu zębatym. Masywna konstrukcja do precyzyjnego wyrównania dużej bruzdy.
FL = stała włóka mechaniczna, FH = stała włóka hydrauliczna.
Pasywne wyrównanie gleby po tylnym wale. Można stosować za wszystkimi rodzajami tylnych wałów.
Obrotowe opory umożliwiające agresywniejsze ustawienie tylnej listwy włókowej.
Aktywne rozdrobnienie grud pozostałych po tylnym wale.
Aktywne rozdrobnienie grud pozostałych po tylnym wale.
Ucho do dolnego zaczepu Ø 50 mm lub Ø 70 mm. Maksymalne obciążenie pionowe ucha holowniczego 3000 kg.
Ucho od dolnego zaczepu K80. Maksymalne obciążenie pionowe ucha holowniczego 3000 kg.
Zwiększenie wydajności:
Można zainstalować dodatkowo również w starczych maszynach.
Zwiększenie wydajności:
Można zainstalować dodatkowo również w starczych maszynach.
