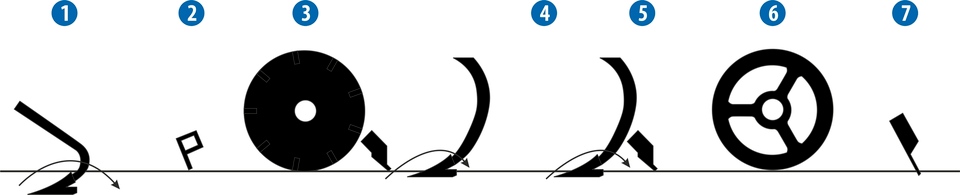

| 1 | Strefa spulchniania śladów kół ciągnika. Idealne spulchnienie śladów kół ciągnika eliminuje nierównomierne wschody roślin po siewie. |
| 2 | Strefa podstawowego równania gleby. Precyzyjnie wyrównana powierzchnia gleby umożliwia równomierne zagęszczenie i spulchnienie łoża siewnego. |
| 3 | Strefa wstępnego zagęszczania gruntu przez wałek przedni. Przedni wałek kruszy grudki powierzchniowe, ale jednocześnie głęboko zagęszcza glebę i przywraca jej kapilarność. |
| 4 | Strefa tworzenia łoża siewnego. Gleba jest kruszona redlicową sekcją uprawową do ustawionej głębokości. Głębokość powinna być taka sama jak planowana głębokości siewu. Użycie redliczek strzałkowych gwarantuje uprawę i podcięcie chwastów na całej powierzchni. |
| 5 | Strefa wyrównująca za redlicową sekcją uprawową. |
| 6 | Strefa zagęszczania gleby przez tylny wał. Wał delikatnie kruszy bryły i zapewnia ostateczne zagęszczenie łoża siewnego, dzięki czemu kapilarność gleby jest w pełni przywrócona. Intensywny wzrost wilgotności gleby przy powierzchni zapewnia wschody roślin nawet w warunkach suszy. |
| 7 | Strefa końcowego wyrównywania gleby. Tylna włóka zapewnia idealnie wyrównaną powierzchnie i minimalną ilość grudek przed późniejszym siewem. |

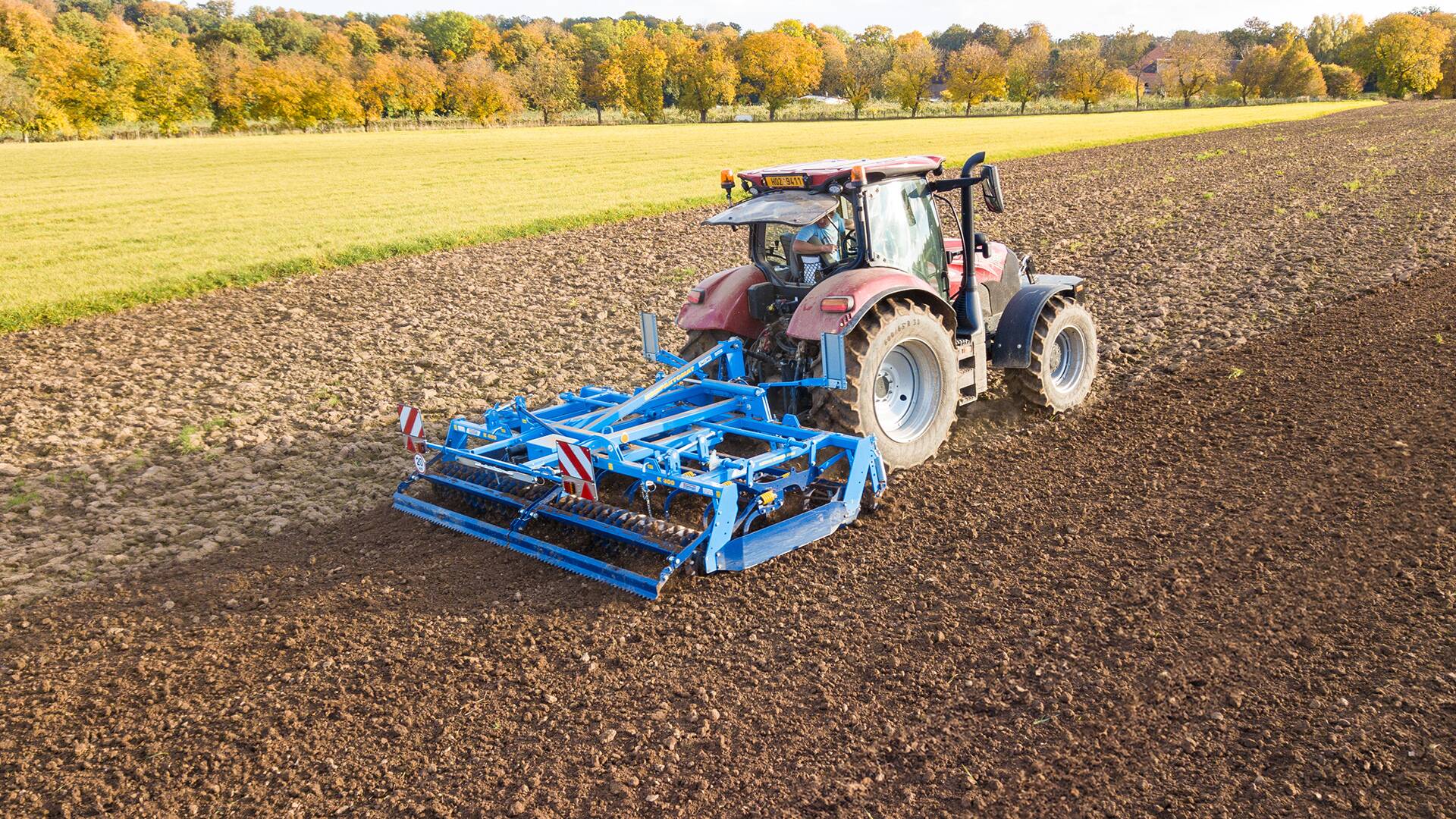

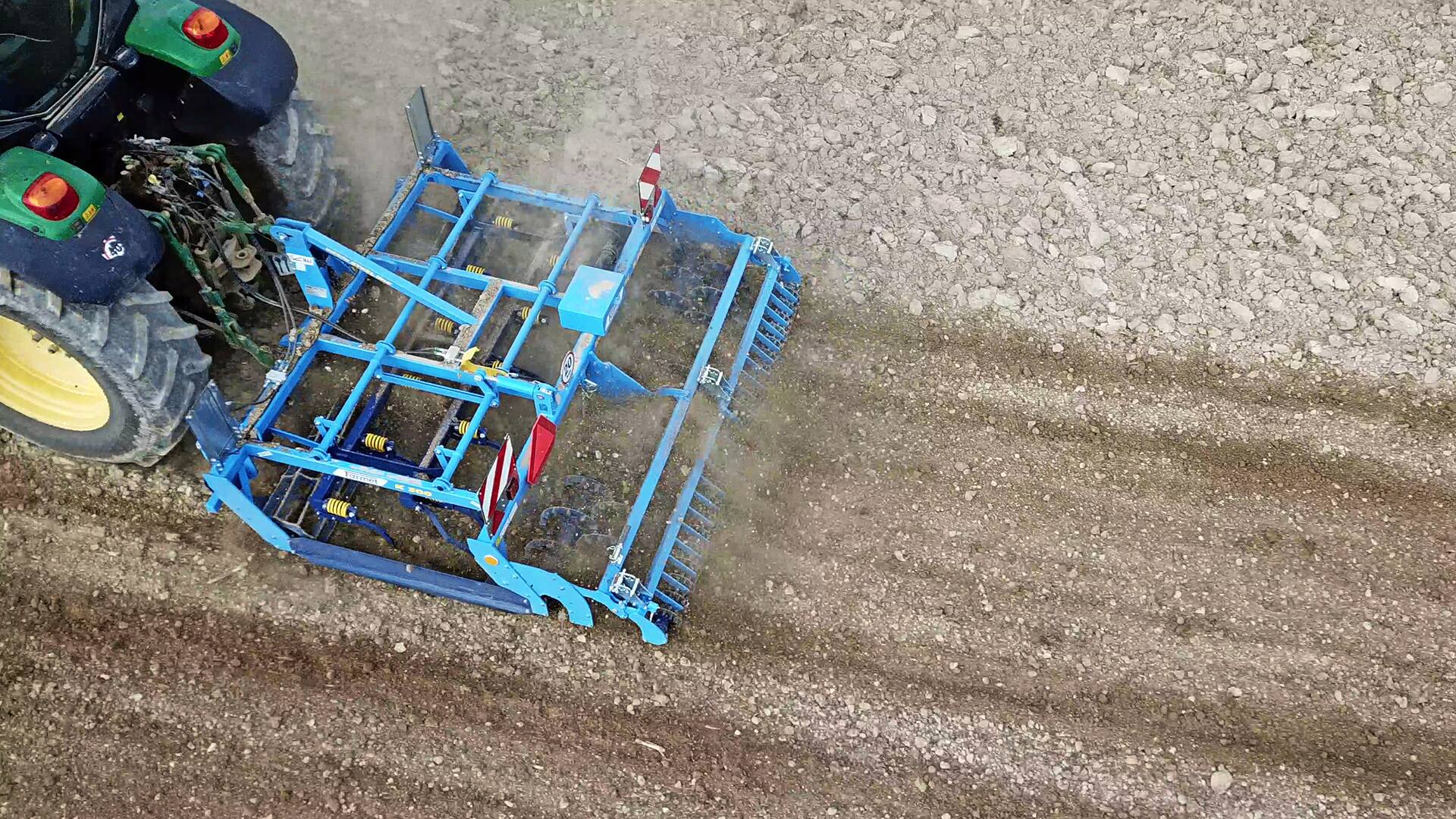

Agregaty uprawowe Kompaktomat są sprawdzonymi urządzeniami przeznaczonymi do przygotowania gleby po orce do siewu. Gleba jednym przejazdem jest doskonale doprowadzana do stanu wymaganego do siewu roślin.
Zaletą maszyny jest doskonałe wyrównanie powierzchni, delikatne rozdrobnienie brył i stworzenie idealnego łoża siewnego. Doskonale wyrównanie pola zapewnia kombinacja włók zębatych które niwelują nawet bardzo duże nierówności.
Agregaty uprawowe Kompaktomat są sprawdzonymi urządzeniami przeznaczonymi do przygotowania gleby po orce do siewu. Gleba jednym przejazdem jest doskonale doprowadzana do stanu wymaganego do siewu roślin.
Zaletą maszyny jest doskonałe wyrównanie powierzchni, delikatne rozdrobnienie brył i stworzenie idealnego łoża siewnego. Doskonale wyrównanie pola zapewnia kombinacja włók zębatych które niwelują nawet bardzo duże nierówności.
Ze względu na dużą prędkość pracy nawet agregatami Kompaktomat o mniejszej szerokość roboczej można osiągnąć dużą wydajność pracy. Istotną rzeczą jest to, że dzięki przemyślanej konstrukcji i korzystnej wadze może Kompaktomat przygotować grunt po orce do siewu w jednym przejeździe a gleba jest uprawiona nie tylko powierzchownie, ale głęboko w całym profilu glebowym.

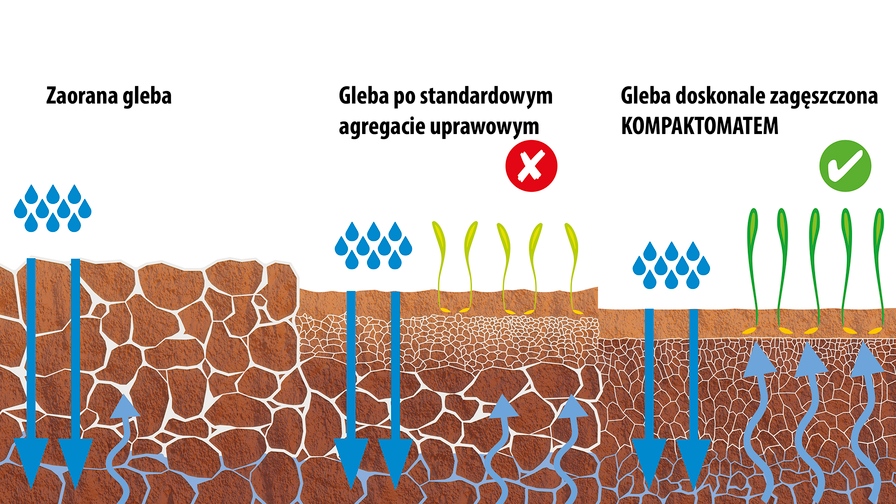

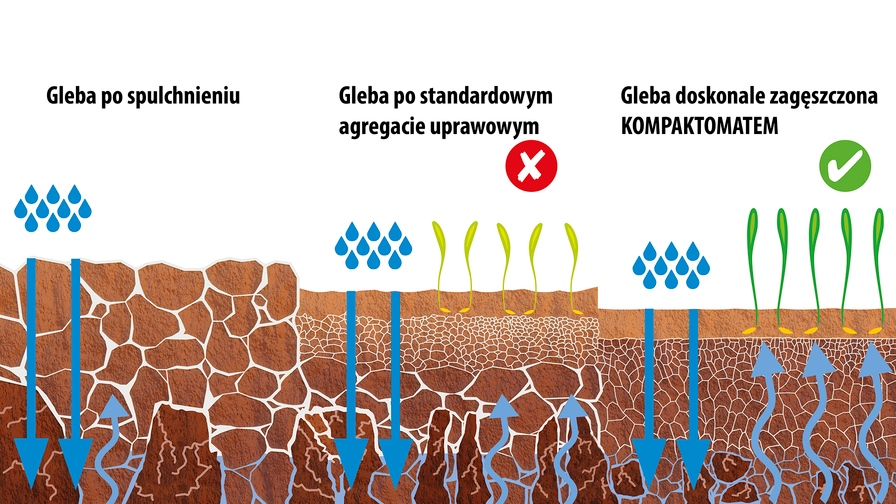

Kompaktomat wykonuje podczas przejazdu kilka operacji uprawowych, w efekcie których powierzchnia gleby jest powierzchniowo wyrównana i intensywnie głęboko uprawiona. W zmiękczonej ziemi zostanie przywrócone podsiąkanie kapilarne i utworzone łoże siewne. Bryły są drobno pokruszone.
Ze względu na dużą prędkość pracy nawet agregatami Kompaktomat o mniejszej szerokość roboczej można osiągnąć dużą wydajność pracy. Istotną rzeczą jest to, że dzięki przemyślanej konstrukcji i korzystnej wadze może Kompaktomat przygotować grunt po orce do siewu w jednym przejeździe a gleba jest uprawiona nie tylko powierzchownie, ale głęboko w całym profilu glebowym.
Kompaktomat wykonuje podczas przejazdu kilka operacji uprawowych, w efekcie których powierzchnia gleby jest powierzchniowo wyrównana i intensywnie głęboko uprawiona. W zmiękczonej ziemi zostanie przywrócone podsiąkanie kapilarne i utworzone łoże siewne. Bryły są drobno pokruszone.
Wszystkie miejsca regulacji i obsługi są zaprojektowane tak aby zapewni maksymalne bezpieczeństwo. Prosta, ale udana konstrukcja wymaga minimalnej konserwacji.
Zastosowanie materiałów o zwiększonej twardości w połączeniu z technologią eXtra STEEL line gwarantuje długą żywotność naszych urządzeń nawet w najtrudniejszych warunkach.
Dzięki zminimalizowaniu punktów regulacji i smarowania zarówno obsługa jak również późniejsze utrzymanie sprowadza się do bardzo prostych czynności, które może zrobić każdy.
Różnice pomiędzy poszczególnymi sekcjami są bardziej szczegółowo opisane w zakładce Akcesoria

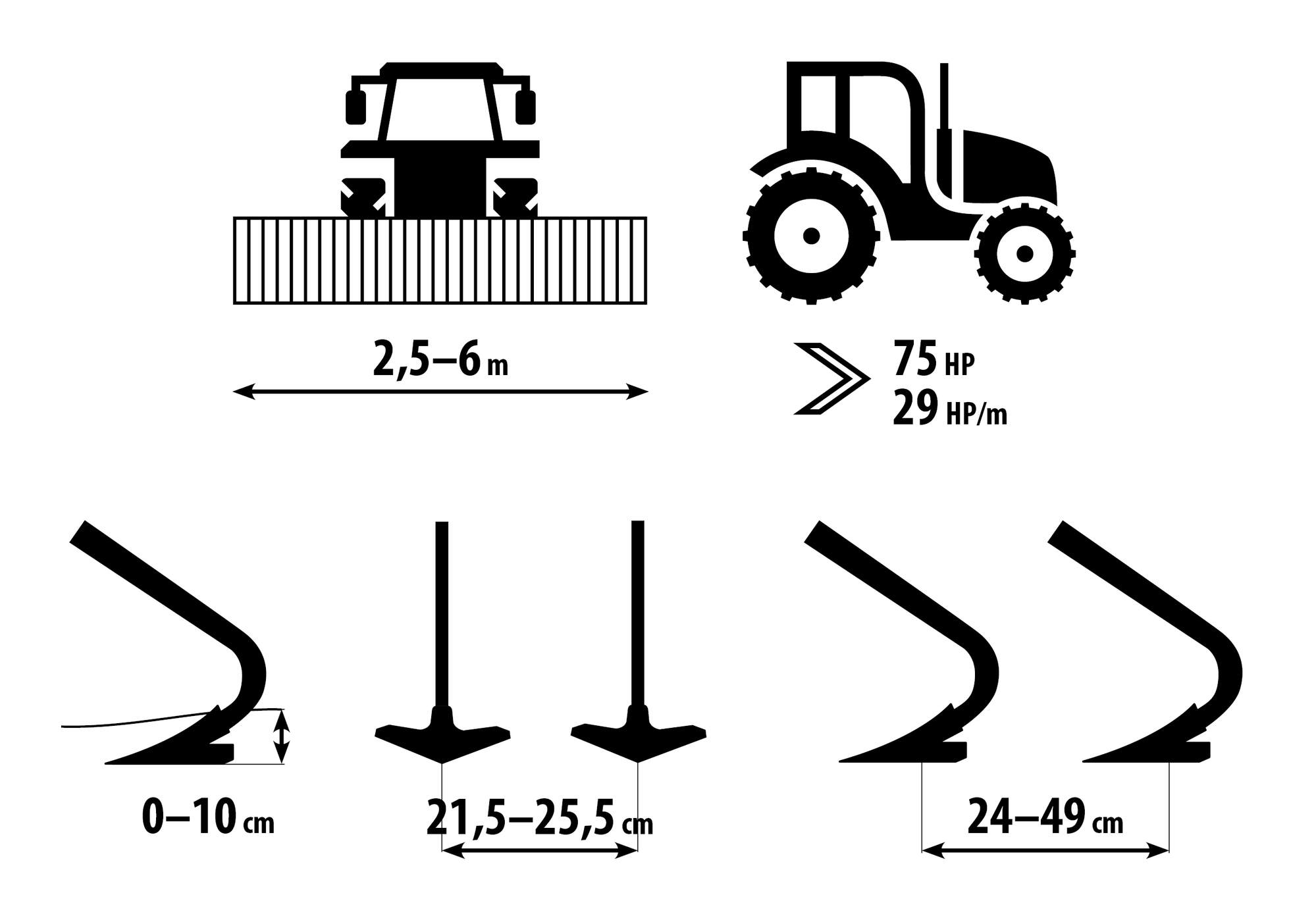

| Parametry techniczne | Jednostki | Kompaktomat K 250 N |
Kompaktomat K 300 N |
Kompaktomat K 400 NS |
Kompaktomat K 500 NS |
Kompaktomat K 600 NS |
|---|---|---|---|---|---|---|
| Szerokość robocza | mm | 2 580 | 3 000 | 4 000 | 5 000 | 6 000 |
| Szerokość transportowa | mm | 2 580 | 3 000 | 3 000 | 3 000 | 3 000 |
| Długość | mm | 2 640 | 2 640 | 2 930 | 3 200 | 3 200 |
| Głębokość robocza | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Liczba redlic - strzałkowe AL Liczba redlic - dłutowe CF Liczba redlic - strzałkowe AP |
szt. | 11 26 11 |
13 30 12 |
18 39 16 |
23 49 23 |
27 59 24 |
| Wydajność powierzchniowa | ha/godz. | 2–3 | 2,2–3,2 | 3–4 | 5–6 | 6–7,2 |
| Ciągnik 1 | kW HP |
55 75 |
70 95 |
90 125 |
120 165 |
130 180 |
| Prędkość robocza | km/godz. | 10–14 | 10–14 | 10–14 | 10– 14 | 10–14 |
| Maksymalna prędkość transportowa 3 | km/godz. | 20 | 20 | 20 | 20 | 20 |
| Maksymalne pokonywane nachylenie | ° | 11 | 11 | 6 | 6 | 6 |
| Liczba obwodów hydraulicznych / typ | bar | 0 | 0 | 1–3 / 200 | 1–3 / 200 | 1–3 / 200 |
| Liczba hydro-złączy / typ | ks | 0 | 0 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 |
| Wymogi odnośnie zaczepu traktora | TBZ kat. 2 | TBZ kat. 2 | TBZ kat. 3 | TBZ kat. 3 | TBZ kat. 3 | |
| Wymogi odnośnie zaczepu ciągnika Rozstaw dolnych przegubów zaczepu (mierzony na osiach przegubów) |
mm | 870 ± 1,5 | 870 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 |
| Wymogi odnośnie zaczepu ciągnika Średnica otworu dolnych przegubów zaczepu do czopu zaczepu maszyny |
mm | 29 | 29 | 37,5 | 37,5 | 37,5 |
| Wymogi odnośnie zaczepu ciągnika Średnica otworu górnego przegubu zaczepu do czopu zaczepu maszyny |
mm | 26 | 26 | 32,5 | 32,5 | 32,5 |
| Masa maszyny 2 | kg | 1 155 | 1 510 | 2 670 | 3 150 | 3 500 |
1 Zalecany ciągnik, rzeczywista siła uciągu może się znacząco różnić w zależności od głębokości uprawy, warunków glebowych, nachylenia terenu, zużycia organów roboczych i ich wyregulowania.
2 Masa wariantu maszyny: przedni wał listwowy, sekcja AP, tylny wał crosskill z włóką.
3 Transport / układ hamulcowy: Należy przestrzegać krajowych przepisów dotyczących transportu maszyn na drogach publicznych. Należy sprawdzić przepisy obowiązujące w danym kraju oraz przepisy dotyczące maksymalnej dopuszczalnej masy całkowitej i obciążenia osi, jak również dotyczące ewentualnej konieczności użycia układu hamulcowego. W razie dalszych pytań prosimy o kontakt z naszym przedstawicielem handlowym.
N - maszyna zawieszana
NS - maszyna zawieszana, składana
| Średnica | 400 mm |
| Waga | 133 kg/m |
Można stosować wyłącznie jako wał tylny.
Doskonała praca w lekkich, średnich i ciężkich glebach, wysokiej jakości zagęszczanie i rozdrabnianie grud.
| Średnica | 400 mm |
| Waga | 185 kg/m |
Można stosować wyłącznie jako wał tylny.
Doskonała praca w lekkich, średnich i ciężkich glebach, wysokiej jakości zagęszczanie i rozdrabnianie grud. Intensywniej rozdrabnia grudy niż wał crosskill.
| Średnica | 400 mm |
| Waga | 70 kg/m |
Można stosować jako wał przedni i tylny.
Wysoka jakość rozdrabniana grud. Odpowiedni do wilgotnych warunków.
| Średnica | 400 mm |
| Waga | 63 kg/m |
Można stosować jako wał przedni i tylny.
Wysoka jakość rozdrabniana grud. Nie bardzo przydatna do wilgotnych warunków.
| Średnica | 400 mm |
| Waga | 115 kg/m |
Można stosować jako wał przedni i tylny.
Wysokiej jakości praca we wszystkich rodzajach gleby, dobre prowadzenie pod względem głębokości, odpowiedni również do wilgotnych gleb.
Bardzo ważny jest prawidłowy wybór tylnego wału, który w dużej mierze wpływa na efekt wysokiej jakości uprawy. wybór rodzaju wałów w zależności od typu gleby oraz sposobu korzystania z maszyny.
| Wały | Crosskill CR |
Podwójny crosskill DCR |
Listwowy BR |
Listwowy spiralny SB |
Ring RR |
|---|---|---|---|---|---|
| Rozdrabnianie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Ubijanie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Głębokie prowadzenie | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Odporność na zapychanie | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Przydatność do kamienistych gleb | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Przydatność do mokrych gleb | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Gleby ciężkie | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Gleby średnie | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Gleby lekkie | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Dla sekcji AL / AP.
Dla sekcji CF.
Dla sekcji CF.

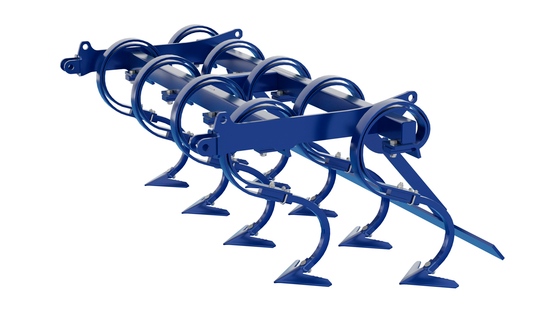

Sekcja redlicowa wyposażona jest w redlice strzałkowe o szerokości 25 cm w dwóch rzędach. Każda redlica zabezpieczona jest sprężyną piórową. Ta sekcja redlicowa jest odpowiednia do lekkich warunków glebowych bez resztek roślinnych. Za redlicami znajduje się standardowa regulowana pod względem wysokości listwa wyrównująca.

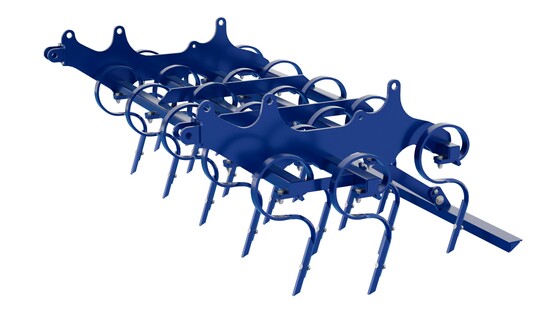

Sekcja redlicowa wyposażona jest w wąskie dłuta o szerokości 3,5 cm w czterech rzędach. Ta sekcja redlicowa jest odpowiednia do uprawy gleby na wiosnę, gdy niewskazane jest wydobywanie na powierzchnię mokrej ziemi, lub do ciężkich gleb. Za redlicami jest standardowo listwa wyrównująca.

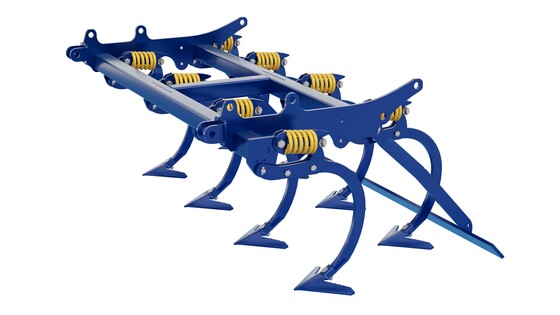

Uniwersalna sekcja redlicowa wyposażona jest w redlice strzałkowe o szerokości 25 cm w dwóch rzędach. Redlice są zamontowane na słupicach o geometrii polepszającej przechodzenie resztek roślinnych. Dlatego ta sekcja redlicowa jest odpowiednia dla gruntów z większą ilością występowania rozdrobnionych resztek roślinnych oraz do ciężkich gleb. Za redlicami znajduje się standardowa regulowana pod względem wysokości listwa wyrównująca.
| Sekcja | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Liczba rzędów redlic (szt.) / Rozstaw rzędów (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Włóka za redlicami | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Uprawa na całej powierzchni | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Przydatność do lekkich gleb | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Przydatność do średnich gleb | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Przydatność do ciężkich gleb | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Przydatność do kamienistych gleb | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Przydatność do mokrych gleb | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Odporność na zapychanie | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Sekcja przeznaczona jest do Kompaktomat LONG. Dzięki przedłużonemu rozstawowi charakteryzuje się lepszą przepustowością.
Kompaktomat K 500 NS + K 600 NS
Konstrukcja maszyny zawieszonej nie daje możliwości umiejscowienia spulchniacza bezpośrednio na maszynie. Ze względu na to istnieje możliwość zamontowania pomiędzy traktorem a zawieszoną maszyną dodatkowej ramy ze spulchniaczem śladów. Konstrukcja spulchniacza śladów jest mocowana do maszyny na zaczepie trzypunktowym.
Kompaktomat K 300 N + K 400 NS
Konstrukcja maszyny zawieszonej nie daje możliwości umiejscowienia spulchniacza bezpośrednio na maszynie. Ze względu na to istnieje możliwość zamontowania pomiędzy traktorem a zawieszoną maszyną dodatkowej ramy ze spulchniaczem śladów. Konstrukcja spulchniacza śladów jest mocowana do maszyny na zaczepie trzypunktowym.
Automatycznie uruchamiana włóka w profilu zębatym. Masywna konstrukcja do precyzyjnego wyrównania dużej bruzdy.
FL = stała włóka mechaniczna, FH = stała włóka hydrauliczna.
Automatycznie uruchamiana włóka z samodzielnych elastycznych segmentów. Lepsze rozdrabnianie grud.
L = Flexi-board, FB = Flexi-board hydrauliczna.
Pasywne wyrównanie gleby po tylnym wale. Można stosować za wszystkimi rodzajami tylnych wałów.
Obrotowe opory umożliwiające agresywniejsze ustawienie tylnej listwy włókowej.
Aktywne rozdrobnienie grud pozostałych po tylnym wale.
Aktywne rozdrobnienie grud pozostałych po tylnym wale.
Zwiększenie wydajności:
Można zainstalować dodatkowo również w starczych maszynach.
Zwiększenie wydajności:
Można zainstalować dodatkowo również w starczych maszynach.
