Kultywator dłutowy TERRIX

Całopowierzchniowe kruszenie do 35 cm z intensywnym mieszaniem

Kultywator dłutowy Terrix

Technologie

Terrix Quatro

1	Strefa spulchniania. Głębokość spulchniania w szerokim zakresie 10–35 cm. Cztery rzędy zębów spulchniających o optymalnej geometrii zapewniają bardzo dobre spulchnienie i intensywne mieszanie gleby z resztkami roślinnymi.
2	Strefa wyrównanie grzbietów. Tarcze wyrównujące zwiększają również efekt mieszania resztek roślinnych.
3	Strefa kruszenia grud i zagęszczenia gleby. Optymalna rekonsolidacja gleby zapewnia dobre podsiąkanie kapilarne i przepuszczalność opadów atmosferycznych.

Terrix Dual

1	Pierwsza strefa spulchniania. Pierwszy i drugi rząd zębów są ułożone w tandemie za sobą. Pierwszy rząd redlic o zoptymalizowanej geometrii spulchnia glebę na głębokość 10–15 cm. Drugi rząd specjalnych redlic pogłębia spulchnione pasy za pierwszym rzędem na głębokość 15–35 cm.
2	Pierwsza strefa wyrównanie grzbietów. Tarcze wyrównujące zwiększają również efekt mieszania resztek roślinnych.
3	Druga strefa spulchniania. Trzeci i czwarty rząd zębów są także ułożone w tandemie i spulcjniają pasy pomiędzy zębami pierwszej strefy spulchniania. Trzeci rząd redlic ponownie uprawia glebę na głębokości 10–15 cm. Czwarty rząd redlic ponownie pogłębia spulchnione pasy za trzecim rzędem na głębokość 15–35 cm.
4	Druga strefa wyrównanie grzbietów. Tarcze wyrównujące zwiększają również efekt wprowadzania resztek roślinnych.
5	Strefa kruszenia grud i zagęszczenia gleby. Optymalna rekonsolidacja gleby zapewnia dobre podsiąkanie kapilarne i przepuszczalność opadów atmosferycznych.

Wysoka wydajność i jakość pracy

Doskonałe rozwiązanie dla wszystkich rodzajów gleb, idealne na ciężkich glebach
Wysoka przepustowość gleby i resztek roślinnych
Wysoki stopień wmieszania resztek pożniwnych
Głębokie spulchnianie na całej powierzchni (Terrix Quatro) lub strefowo (Terrix Dual) z minimalnym tworzeniem grud

Technika

Głębosz Terrix Quatro PS

Podporowe koła kopiujące dla równomiernej głębokości pracy.
Cztery rzędy masywnych redlic do podorywki i głębokiego spulchniania do głębokości nawet 35 cm.
Talerze wyrównujące tworzą równomierną strukturę górnej warstwy gleby.
Tylny wał gwarantujący zagęszczenie gleby, kruszenie brył i wyrównywania powierzchni pola.

Głębosz Terrix Dual PS

Podporowe koła kopiujące dla równomiernej głębokości pracy.
Cztery rzędy masywnych redlic do podorywki i głębokiego spulchniania do głębokości nawet 35 cm.
Talerze wyrównujące tworzą równomierną strukturę górnej warstwy gleby.
Tylny wał gwarantujący zagęszczenie gleby, kruszenie brył i wyrównywania powierzchni pola.

Wytrzymała konstrukcja

Zastosowanie materiałów o zwiększonej twardości w połączeniu z technologią eXtra STEEL line gwarantuje długą żywotność naszych urządzeń nawet w najtrudniejszych warunkach.

Odporna na ścieranie stal

Redlice o sprawdzonej konstrukcji są wykonane ze stali o wyjątkowo wysokiej wytrzymałości odpornej na ścieranie oraz wyposażone w płytki z węglika spiekanego na końcówce narzędzia roboczego. Górne części narzędzia mogą zostać wyposażone w dodatkowe płytki z węglika spiekanego lub powłokę z twardego metalu, aby przedłużyć żywotność.

Zabezpieczenie sprężynowe

Trwałe i bezobsługowe zabezpieczenie sprężynowe dłut spulchniających o wysokim progu zadziałania 450 kg.

Prosta obsługa

Dzięki zminimalizowaniu punktów regulacji i smarowania zarówno obsługa jak również późniejsze utrzymanie sprowadza się do bardzo prostych czynności, które może zrobić każdy.

Minimum miejsc regulacji.

System szybkiego mocowania wałów

Proste odłączanie i podłączanie tylnych wałów - możliwość pracy bez tylnych wałów.

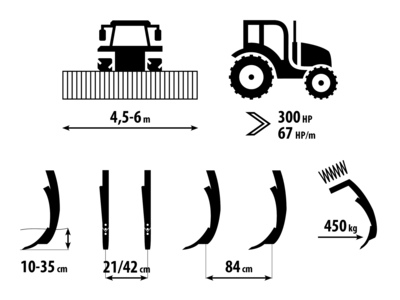

Parametry

Parametry techniczne	Jednostki	Terrix Quatro 450 PS	Terrix Dual 450 PS	Terrix Quatro 600 PS	Terrix Dual 600 PS
Szerokość robocza	mm	4 500	4 500	6 000	6 000
Szerokość transportowa	mm	3 000	3 000	3 000	3 000
Wysokość transportowa	mm	3 340	3 340	4 000	4 000
Łączna długość maszyny	mm	10 500	10 500	10 500	10 500
Głębokość robocza	mm	100─350	100─350	100─350	100─350
Ilość redlic	szt.	23	22	29	30
Rozstaw redlic	mm	210	420	210	420
Ilość rzędów redlic	szt.	4	4	4	4
Rozstaw rzędów	mm	min. 940	min. 940	min. 940	min. 940
Siła uwalniania redlic	kg	450	450	450	450
Prześwit ramy	mm	870	870	870	870
Średnica talerzy zgarniających	mm	460	460	460	460
Wydajność powierzchniowa	ha/godz.	3,6─5,4	3,6─5,4	4,8─7,2	4,8─7,2
Ciągnik ¹	kW HP	225─350 300─450	225─350 300─450	350─460 450─600	350─460 450─600
Prędkość robocza	km/godz.	8─12	8─12	8─12	8─12
Maksymalna prędkość transportowa ⁴	km/godz.	30	30	30	30
Maksymalne pokonywane nachylenie	°	6	6	6	6
Rozmiar opon - transport		550/45-22,5	19.0/45-17	550/45-22,5	19.0/45-17
Typ hamulca / rozprowadzenie ^3, 4		bez / powietrze	bez / powietrze	bez / powietrze	bez / powietrze
Potrzebne ciśnienie ³	kPa	5,5	5,5	5,5	5,5
Liczba obwodów hydraulicznych / typ	bar	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200
Liczba hydro-złączy / typ		8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5
Wymogi odnośnie zaczepu traktora		TBZ kat. 3 i 4; dolny zaczep K80; oko Ø 50, 70 mm
Masa maszyny ²	kg	8 400	7 300	10 200	8 800

¹ Zalecany ciągnik, rzeczywista siła uciągu może się znacząco różnić w zależności od głębokości uprawy, warunków glebowych, nachylenia terenu, zużycia organów roboczych i ich wyregulowania.
² Masa maszyny z wałem LTX.
³ Alternatywa hamulca hydraulicznego / ciśnienie robocze 130 ± 5 bar.
⁴ Transport / układ hamulcowy: Należy przestrzegać krajowych przepisów dotyczących transportu maszyn na drogach publicznych. Należy sprawdzić przepisy obowiązujące w danym kraju oraz przepisy dotyczące maksymalnej dopuszczalnej masy całkowitej i obciążenia osi, jak również dotyczące ewentualnej konieczności użycia układu hamulcowego. W razie dalszych pytań prosimy o kontakt z naszym przedstawicielem handlowym.

PS - pół-zawieszona składana maszyna

Opcjonalne

Galeria

Wideo

Pliki

Instrukcja użytkowania

Kultywator dłutowy Terrix

Głębosz Terrix Dual 450 PS

Głębosz Terrix Dual 600 PS

Głębosz Terrix Quatro 450 PS

Głębosz Terrix Quatro 600 PS

Akcesoria

Wały

Wał talerzowy SDR

Średnica	580 mm
Waga	220 kg/m

Podwójny wał ring DRR

Średnica	680/680 mm
Waga	340 kg/m

Wał LTX

Średnica	586 mm
Waga	200 kg/m

Wał V VR

Średnica	600 mm
Waga	175 kg/m

Wał rurowy TRS

Średnica	600 mm
Waga	100 kg/m

Podwójny V-ring DVR

Średnica	680/680 mm
Waga	290 kg/m

Bardzo ważny jest prawidłowy wybór tylnego wału, który w dużej mierze wpływa na efekt wysokiej jakości uprawy. Wał ponownie utwardza glebę a następnie rozdrabnia i wyrównuje. Wybór rodzaju wałów w zależności od typu gleby oraz sposobu korzystania z maszyny.

Wały	Rurowy TRS	Podwójny ring DRR	LTX	Talerzowy SDR
Rozdrabnianie	●●○○	●●●○	●●○○	●●●○
Ubijanie	●●●○	●●●●	●●●●	●●●●
Głębokie prowadzenie	●●●○	●●●●	●●●●	●●●●
Odporność na zapychanie	●○○○	●●●●	●●●○	●●●○
Przydatność do kamienistych gleb	●●●○	●●●○	●●●○	●●●○
Przydatność do mokrych gleb	●○○○	●●●●	●●●●	●●●●
Gleby ciężkie	●●○○	●●●●	●●●●	●●●●
Gleby średnie	●●●○	●●●●	●●●●	●●●●
Gleby lekkie	●●●●	●●●●	●●●○	●●●○

Wały	VR	Podwójny V-ring DVR
Rozdrabnianie	●●●○	●●●○
Ubijanie	●●●●	●●●●
Głębokie prowadzenie	●●●●	●●●●
Odporność na zapychanie	●●●●	●●●●
Przydatność do kamienistych gleb	●●●○	●●●○
Przydatność do mokrych gleb	●●●●	●●●●
Gleby ciężkie	●●●●	●●●●
Gleby średnie	●●●●	●●●●
Gleby lekkie	●●●●	●●●●

Narzędzia robocze

Dłuto 75 CARBIDE

Szerokość redlic	75 mm
Grubość redlic	15 mm
Twardość ciała redlicy	do 55 HRC
Twardość płytki węglika	do 92 HRA
Trwałość redlicy	+ 100-200 %

Dłuto 75 MULTICARBIDE

Szerokość redlic	75 mm
Twardość ciała redlicy	do 55 HRC
Twardość płytki węglika	do 92 HRA
Trwałość redlicy	+ 150-400 %

Dłuto 75 MULTICARBIDE PRO

Szerokość redlic	75 mm
Twardość ciała redlicy	do 55 HRC
Twardość płytki węglika	do 92 HRA
Trwałość redlicy	+ 200-500 %

Skrzydło lewe

Skrzydło prawe

Dłuto 40 CARBIDE

Szerokość redlic	40 mm
Grubość redlic	25 mm
Twardość ciała redlicy	do 55 HRC
Twardość płytki węglika	do 92 HRA
Trwałość redlicy	+ 100-200 %
Zużycie paliwa	- 10 %
